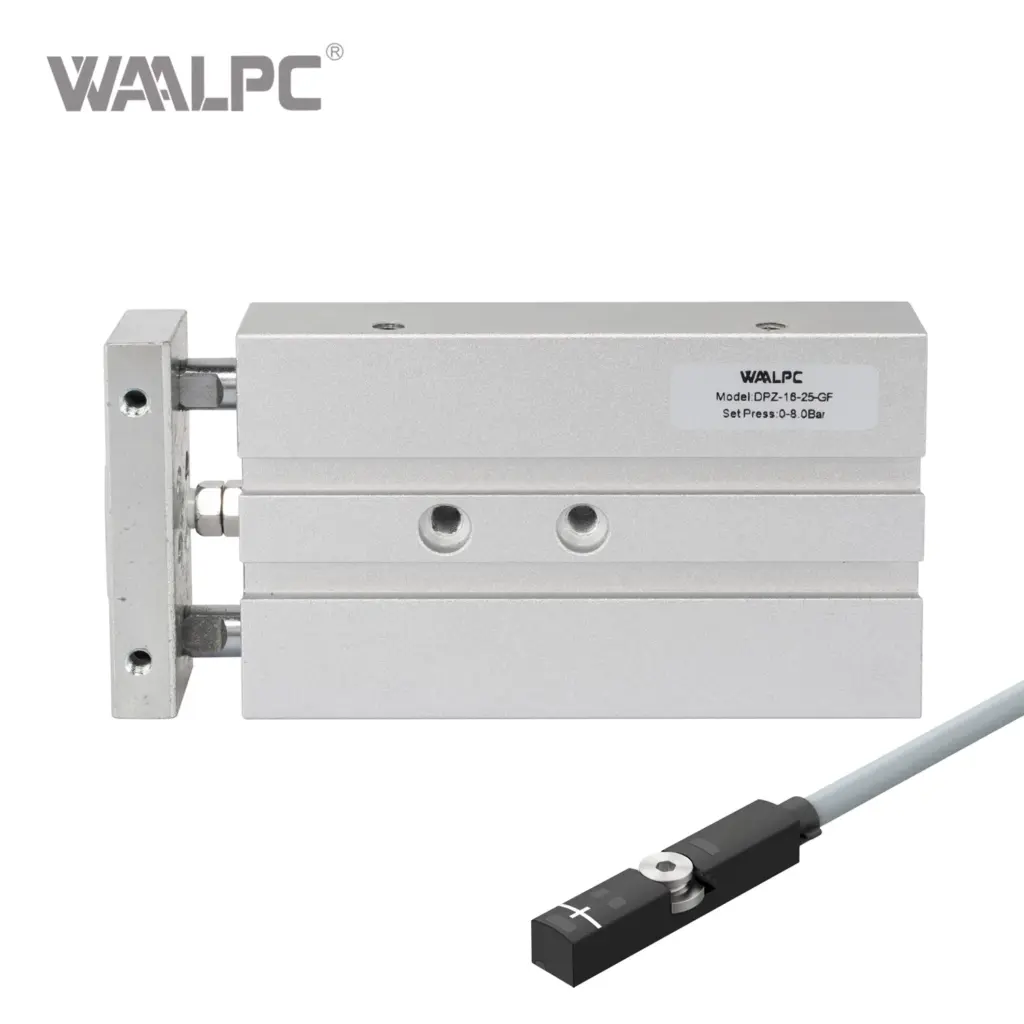

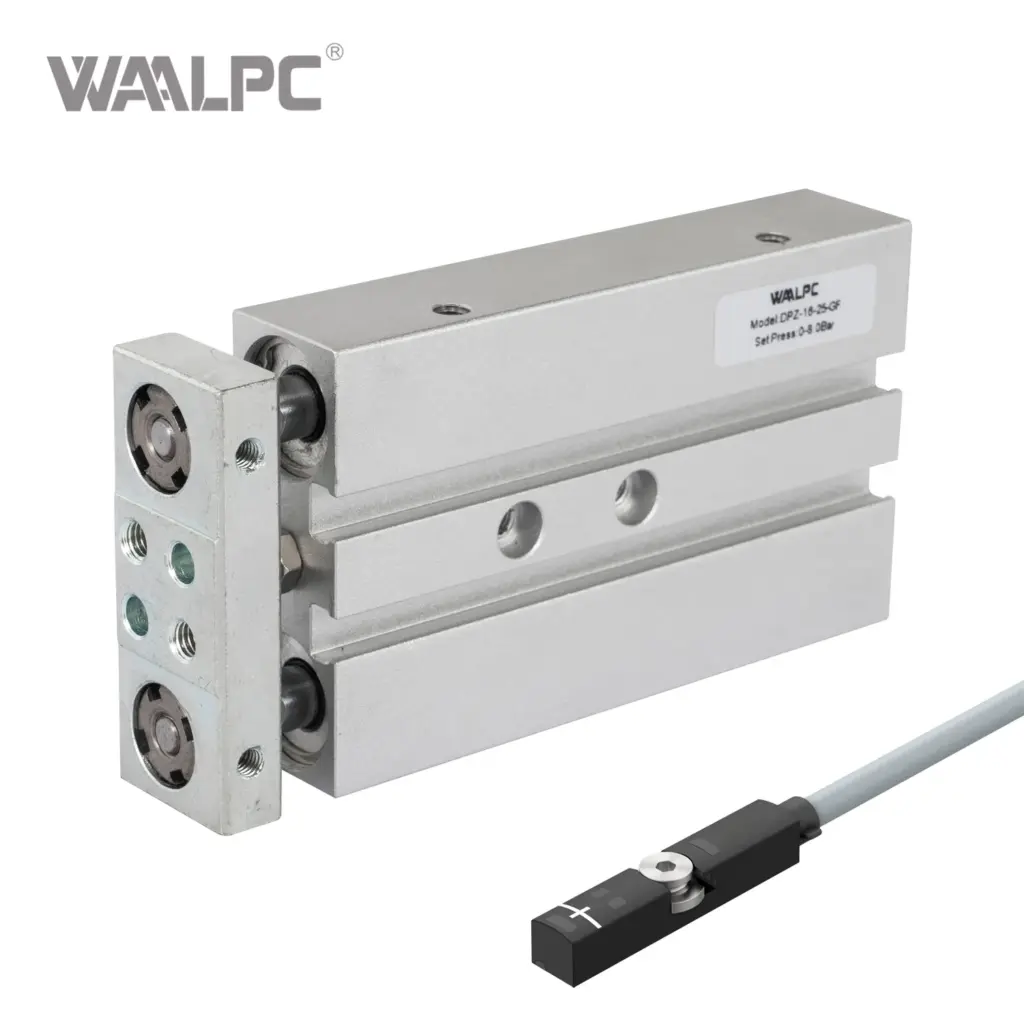

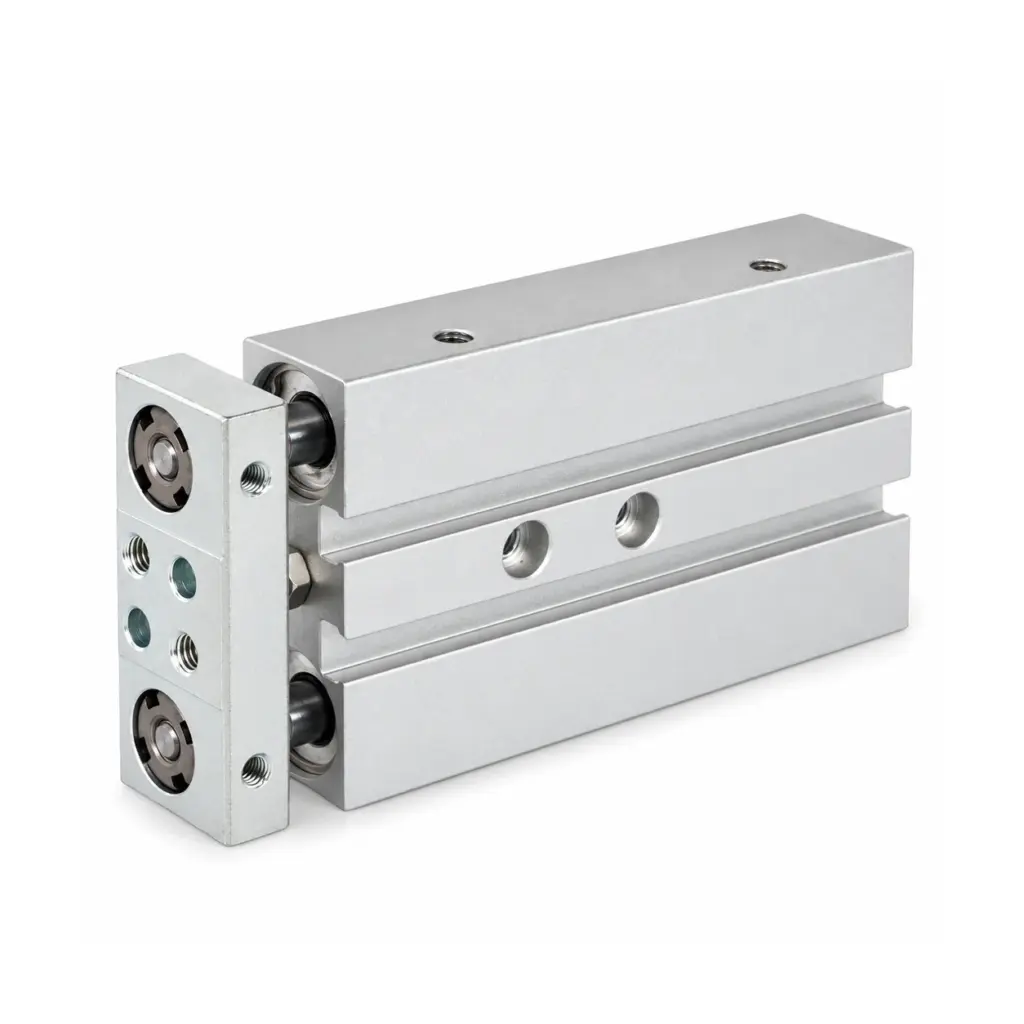

Пневмоцилиндр с двумя штоками DPZ

Пневмоцилиндр с двумя штоками WAALPC DPZ — с двумя штоками — повышенная устойчивость к проворачиванию и боковым усилиям. Диаметр поршня 10–32 мм, ход 10–100 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Функциональный аналог AirTAC DPZ, совместим по присоединительным и габаритным размерам. Отгрузка от 2 недель, ориентировочный срок 2–3 недели. Прямой совместимый функциональный аналог AirTAC DPZ, конструктивно повторяет габариты, присоединительные и монтажные размеры исходного изделия.

Конструкция и принцип работы

Серия WAALPC DPZ построена по схеме сдвоенного поршневого узла с двумя параллельными штоками, выходящими из одной торцевой крышки. Такая компоновка исключает проворачивание штока относительно гильзы и существенно увеличивает воспринимаемую боковую нагрузку, что важно при работе с асимметричной массой и моментом на оси. Гильза цилиндра выполнена из анодированного алюминиевого сплава, штоки — из легированной стали с хромированным покрытием. Поршневая группа оснащена уплотнениями двустороннего действия; крышки имеют посадочные места под датчики и крепёжные кронштейны.

Технические данные

• Ø поршня: 10–32 мм
• Ход: 10–100 мм
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Температура: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Демпфирование: упругое / регулируемое (PPV)
• Исполнения: GF;KF
• Аналог: AirTAC DPZ

Применение

Пневмоцилиндры серии DPZ применяются на операциях линейного перемещения в составе сборочных, упаковочных и обрабатывающих линий: подача и выталкивание заготовок, привод заслонок и захватов, прижим и фиксация деталей в приспособлениях. Стандартизованные присоединительные и монтажные размеры упрощают замену импортных аналогов в существующих установках.

Поставка и комплектация

Базовая поставка: пневмоцилиндр или привод серии DPZ в выбранном исполнении, упаковка производителя. Монтажные кронштейны, проушины, шарнирные опоры, магнитные датчики положения и фитинги заказываются отдельно по соответствующему артикулу. Срок отгрузки: от 2 недель с момента подтверждения заказа. По всем размерам и исполнениям предоставляются 3D-модели и чертежи в формате STEP / PDF для интеграции в проектную документацию.

На все размеры серии предоставляется полный комплект эксплуатационной документации: спецификация, чертёж, инструкция по монтажу, паспорт изделия с отметкой о приёмке. По запросу выполняется индивидуальная подгонка под нестандартный монтаж — переходные кронштейны, удлинённые штоки, специальные уплотнения для пищевых производств или повышенных температур. Сертификация соответствия техническим регламентам ТР ТС оформляется по отдельной заявке для проектов, требующих документального подтверждения происхождения и качества компонентов.

Расшифровка артикула

Формат: DPZ--{типоразмер}-{ход}

• DPZ — серия
• Типоразмер: 10 / 16 / 20 / 25 / 32
• Ход: 10 / 25 / 40 / 50 / 80 / 100

Пример: DPZ--10-10
