Описание
Модульный пневмоостров серии WAALPC 200M — алюминиевый коллектор с G1/4″ портами для централизованного подключения от 2 до 20 пневмораспределителей. Применяется для компактного монтажа группы клапанов в одном узле с общей подачей сжатого воздуха и общим выхлопом. Корпус из анодированного алюминия, посадочные места под 4V210/220 или 4M210/220 серии.
Технические характеристики и применение
Пневмоостров (коллектор) Waalpc 200M — компактный монтаж электромагнитных клапанов

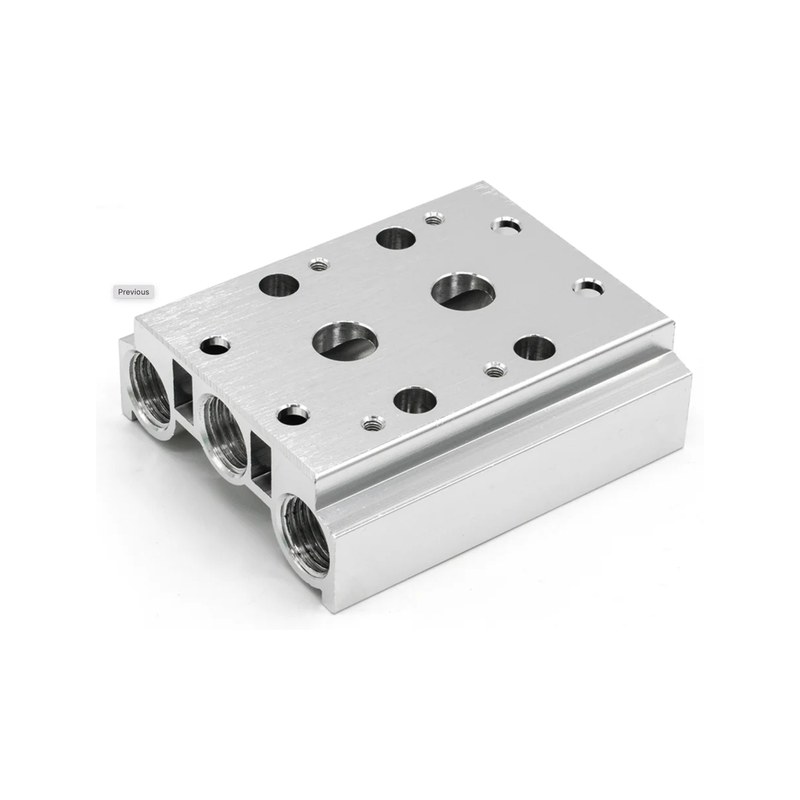

Пневмоостров 200M-2F G1/4 — алюминиевый коллектор на 2 станции для централизованной подачи сжатого воздуха и отвода выхлопа. Установка нескольких распределителей серии 4V (4V210, 4V220, 4V230) на одну плиту экономит место, упрощает разводку трубок и снижает затраты на фитинги и монтаж.
Ключевые особенности:
- Компактность: несколько электромагнитных клапанов в одном блоке — значительное сокращение габаритов пневмосистемы.
- Быстрое обслуживание: замена одного клапана без разбора всей разводки.
- Анодированный алюминий: лёгкая плита, стойкость к коррозии и долгий срок службы.
- Совместимость: монтаж распределителей Waalpc 4V210, 4V220, 4V230 (шаг 22 мм, резьба G1/4″).
Пневмоострова 200M применяются в автоматизации станков, сборочных и упаковочных линиях, испытательных стендах — везде, где нужно управлять несколькими пневмоцилиндрами или приводами с одного участка.
Преимущества конструкции:
- Централизованная подача воздуха (P) и отвод выхлопа (R/S) — меньше шлангов и соединений.
- Упорядоченная трубная разводка, удобный доступ к клапанам для подключения питания и сигналов.
- Рабочее давление до 1.0 МПа, температурный диапазон -20…+70°C.
Технические характеристики:
- Тип: пневмоостров (коллектор), серия 200M, 2 станции
- Резьба портов питания и выхлопа (на торцах плиты): G1/4″. Рабочие порты (A/B) располагаются на устанавливаемых клапанах.
- Рабочая среда: сжатый воздух (фильтрация 40 мкм)
- Материал: анодированный алюминий
- Рабочее давление: 0 – 1.0 МПа (0 – 10 бар)
- Температура: -20°C … +70°C
- Совместимые клапаны: 4V210, 4V220, 4V230 (и аналоги)
Комплектация:
- Алюминиевый блок (плита)
- Уплотнительные прокладки на каждую станцию
- Крепёжные винты для фиксации клапанов на плите
