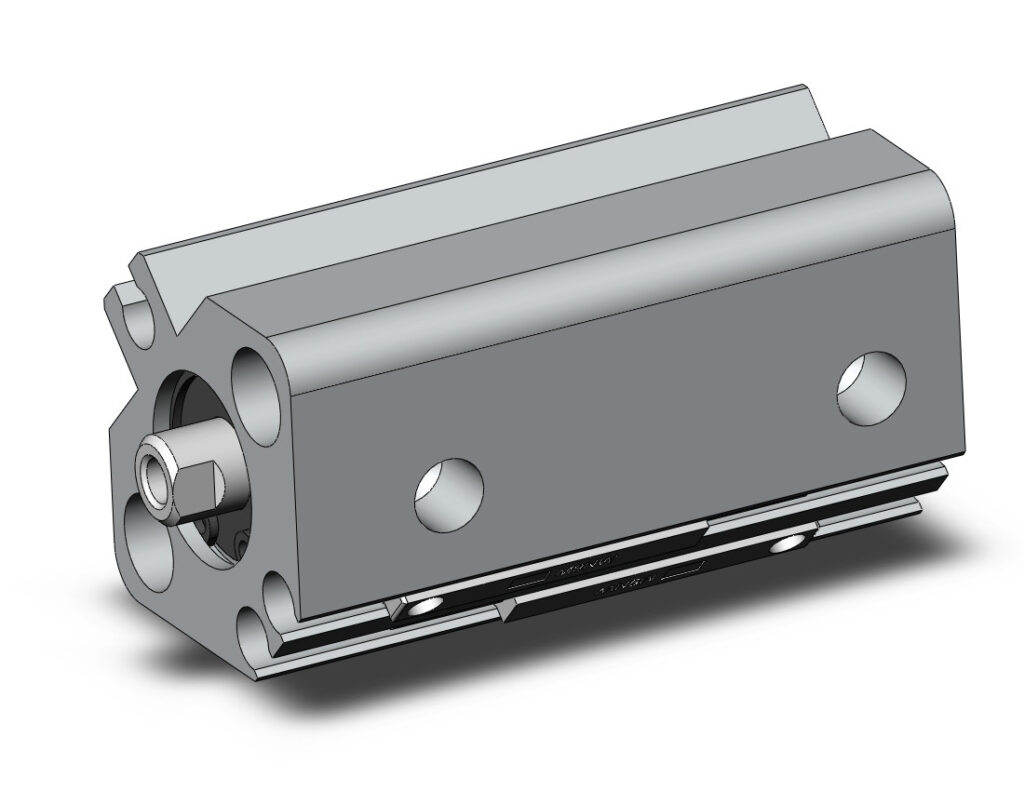

Пневмоцилиндр компактный CDQ2

Пневмоцилиндр компактный WAALPC CDQ2 — укороченной длины для монтажа в стеснённых условиях. Диаметр поршня 32–100 мм, ход 125–500 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Функциональный аналог SMC CDQ2, совместим по присоединительным и габаритным размерам. Отгрузка от 2 недель, ориентировочный срок 2–3 недели. Прямой совместимый аналог SMC CDQ2.

Конструкция и принцип работы

В основе серии CDQ2 — типовая для промышленных пневмоцилиндров схема: анодированный алюминиевый профиль гильзы, поршень с уплотнениями NBR, шток из закалённой хромированной стали, торцевые крышки с демпфированием и каналами подвода воздуха. При подаче давления в одну из полостей поршень со штоком движется в противоположную сторону, вытесняя воздух через противоположный канал. Усилие, развиваемое цилиндром, пропорционально площади поршня и магистральному давлению (F = P × A). Демпфирование в конце хода исключает удары и преждевременный износ конструкции.

Технические данные

• Ø поршня: 32–100 мм
• Ход: 125–500 мм
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Температура: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Демпфирование: упругое / регулируемое (PPV)
• Исполнения: A
• Аналог: SMC CDQ2
• Шаблон артикула: CDQ2 — A — 32 — 150 — D — M — Z
• Срок поставки: отгрузка от 2 недель 2–3 недели

Применение

Серия CDQ2 применяется в задачах линейной автоматизации: подача и зажим заготовок в станочной оснастке, привод заслонок и шиберов, толкатели и отсекатели на конвейерных линиях, прижимы в сборочной и сварочной оснастке, манипуляторы и системы загрузки/выгрузки. Диапазон диаметров Ø 32–100 мм перекрывает большинство типовых усилий. Доступные хода 125–500 мм позволяют интегрировать цилиндр в существующую оснастку без переделки. Полная совместимость с SMC CDQ2 по присоединительным и габаритным размерам делает CDQ2 drop-in заменой в действующих машинах. Рабочая среда — очищенный сжатый воздух по ISO 8573-1, фильтрация 5 мкм или чище.

Поставка и комплектация

Цилиндры серии CDQ2 поставляются в заводской упаковке с паспортом, инструкцией по монтажу и заводской смазкой. Срок отгрузки: от 2 недель. Опционально доступны магнитные геркон-датчики положения, монтажные кронштейны (лапы, фланцы, проушины, вилки), быстроразъёмные соединения и пневмофитинги. На каждую партию предоставляется сертификат соответствия и спецификация. Если требуется консультация по подбору исполнения, креплений или сопутствующих компонентов — пришлите параметры задачи, наши инженеры рассчитают комплект.

Расшифровка артикула

Формат: CDQ2-{типоразмер}-{ход}

• CDQ2 — серия
• Типоразмер: 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100
• Ход: 5 / 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 55 / 60

Пример: CDQ2-12-5
