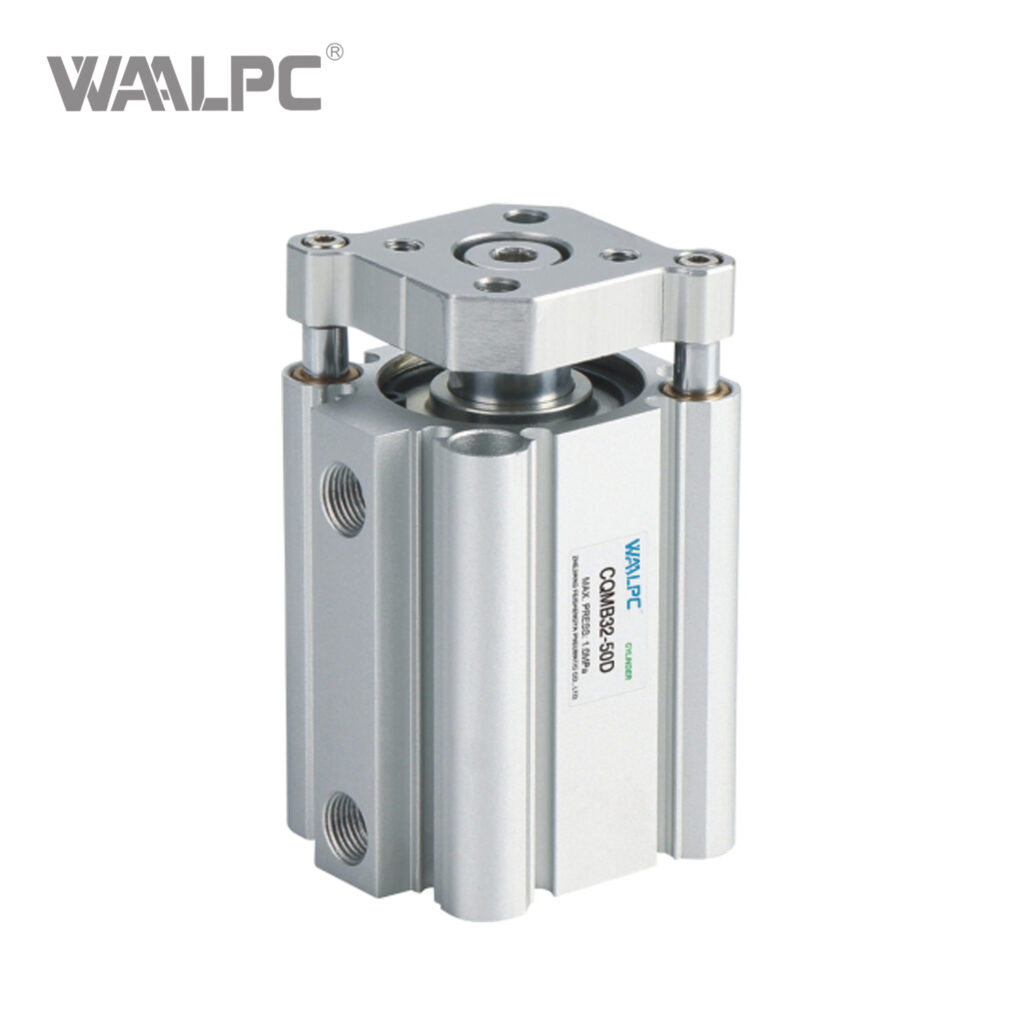

Пневмоцилиндр компактный CQMB
Пневмоцилиндр компактный CQMB, Ø 12–100 мм, ход 5–100 мм. Совместимый аналог SMC. поставка 2–4 недели.
Пневмоцилиндр компактный WAALPC CQMB — укороченной длины для монтажа в стеснённых условиях. Диаметр поршня 12–100 мм, ход 5–100 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Совместимый аналог SMC. Срок поставки 2–4 недели.
Конструкция и принцип работы
Компактная конструкция достигается за счёт укороченной осевой длины при сохранении полного хода и усилия. Корпус — анодированный алюминиевый сплав, шток — хромированная нержавеющая сталь. Поршень с магнитным кольцом для бесконтактных датчиков. Регулируемое демпфирование (PPV) в крайних положениях позволяет настроить торможение под массу нагрузки и скорость движения.
Технические данные
- Диаметр поршня: 12–100 мм
- Ход: 5–100 мм
- Максимальное рабочее давление: 1,0 МПа (10 бар)
- Температурный диапазон: −20…+80 °C
- Рабочая среда: очищенный сжатый воздух
- Тип действия: двустороннее
- Материал корпуса: анодированный алюминиевый сплав
- Демпфирование: упругое / регулируемое (PPV)
- Аналог: SMC
- Срок поставки: 2–4 недели
Применение
Применяется при монтаже в стеснённых условиях, где осевая длина критична: компактные сборочные узлы, толкатели в матрицах штампов, узлы зажима в кондукторах, поворотные и подъёмные платформы малой высоты.
Поставка и комплектация
Срок поставки: 2–4 недели. В комплект поставки входят: пневмоцилиндр в указанной конфигурации, монтажный паспорт с присоединительными размерами, рекомендации по подбору датчиков и принадлежностей. Оригинальная упаковка производителя WAALPC.
Совместимость и замена
WAALPC CQMB разработан как совместимый аналог серии SMC CQMB: совпадают присоединительные размеры, монтажные резьбы, ход штока и характеристики усилия. Это позволяет произвести замену без переделки оснастки, изменения программного обеспечения управления и переобучения операторов. Совместимость подтверждена по полному набору параметров: диаметру поршня, длине хода, рабочему давлению, температурному диапазону и материалам уплотнений. Эксплуатационные характеристики соответствуют оригинальному изделию по ресурсу и надёжности при работе в типовых условиях промышленной автоматизации.
Контроль качества
Каждое изделие проходит выходной контроль на герметичность, плавность хода и срабатывание датчиков. Производство WAALPC сертифицировано по системе менеджмента качества ISO 9001. Партии комплектуются паспортом качества с указанием параметров испытаний.
Какие типоразмеры и усилия у серии CQMB?
Ряд включает диаметры 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм и ходы от 5 до 100 мм — всего 120 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø12 мм — 68 Н; Ø25 мм — 295 Н; Ø50 мм — 1178 Н; Ø100 мм — 4712 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.
Совместимость с импортными аналогами
Совместимый аналог — SMC CQMB (совпадают присоединительные и установочные размеры, серия CQMB).
Как расшифровать артикул CQMB?
Формат: CQMB-{типоразмер}-{ход}
- CQMB — серия
- Типоразмер: 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100
- Ход: 5 / 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 75 / 100
Пример: CQMB-12-5
