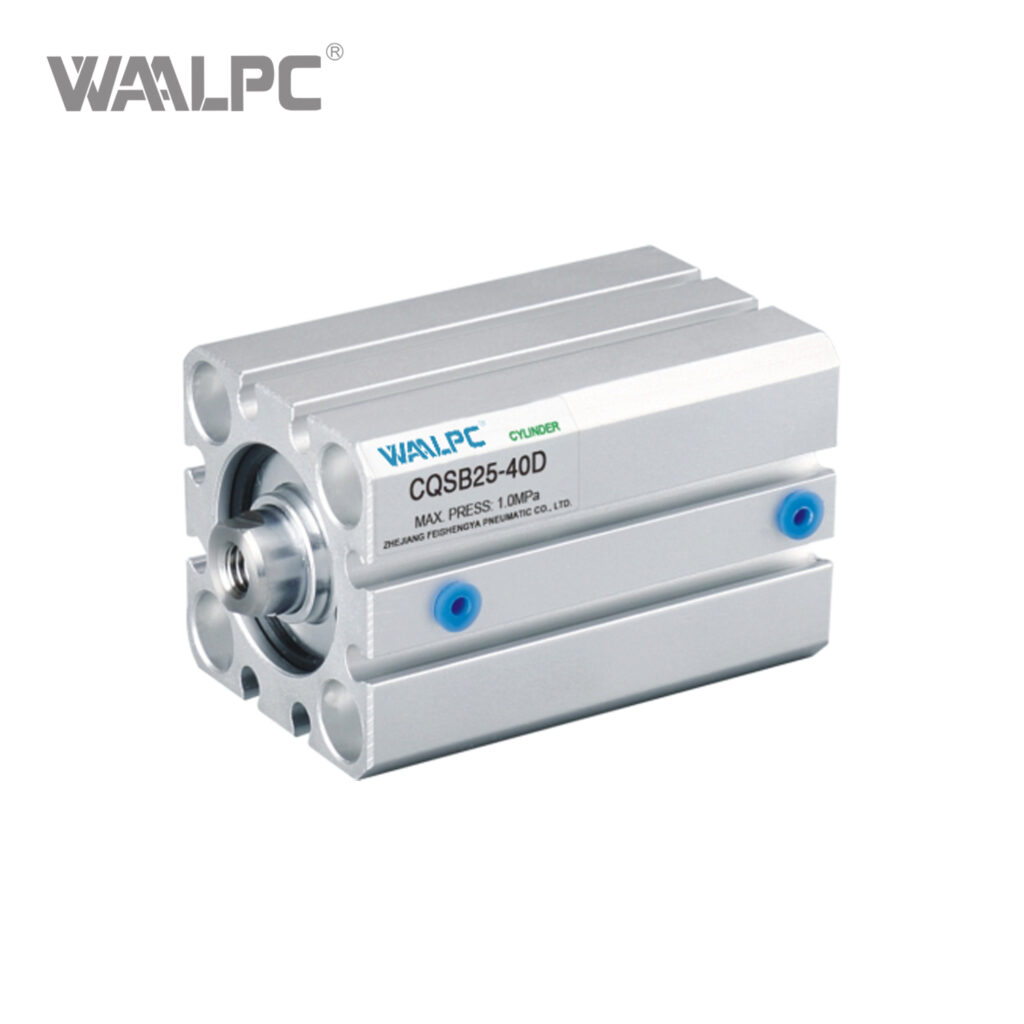

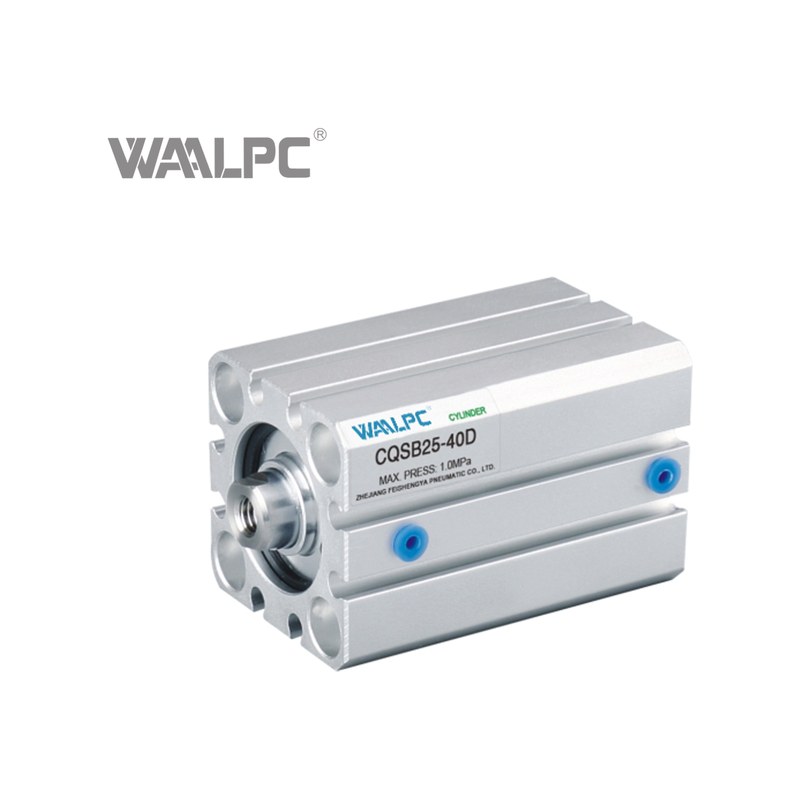

Пневмоцилиндр компактный CQSB — тонкий квадратный корпус, магнитный поршень, Ø 12–25 мм, ход 5–50 мм

Серия WAALPC CQSB — компактные пневмоцилиндры тонкого профиля с квадратным корпусом, прямой совместимый аналог SMC CQSB / CDQSB по габаритным, посадочным и присоединительным размерам. Используются в узлах с жёстким ограничением монтажного пространства: захваты, манипуляторы, прижимы, толкатели, поворотные станции, испытательные и упаковочные линии. Двустороннее действие с магнитным поршнем для бесконтактных датчиков положения.

Конструкция и принцип работы

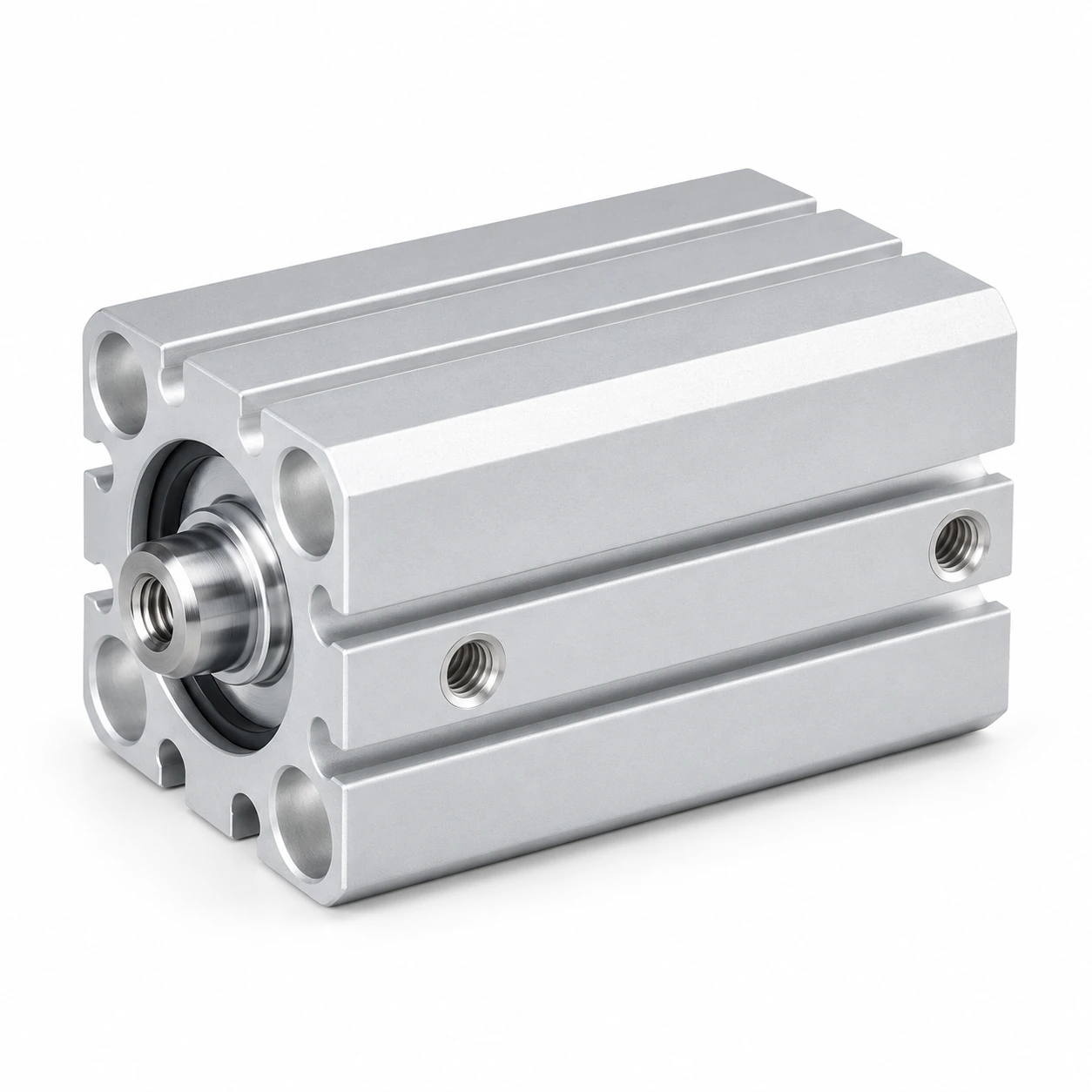

Корпус — цельный алюминиевый блок квадратного сечения с твёрдым анодированием для коррозионной стойкости. Тонкий профиль уменьшает монтажную высоту по сравнению с круглыми цилиндрами того же диаметра поршня и позволяет ставить цилиндр вплотную к раме без переходных кронштейнов. Поршень со встроенным магнитным кольцом позволяет крепить бесконтактные датчики положения (рид-свитч или Холла) сразу на три или четыре стороны корпуса — без увеличения внешнего габарита. Уплотнения из NBR работают без принудительной смазки (non-lube execution). Шток выполнен из нержавеющей стали с шлифовкой и хромированием, направляющая втулка — из спечённой бронзы. Двустороннее действие реализуется штатно; в серии также представлены односторонние модификации с возвратной пружиной (spring-in / spring-out), исполнения с невращающимся штоком (CQSK) и сдвоенным штоком (CQSW). Лёгкие монтажные лапы новой конструкции уменьшают общую ширину сборки до 43 % для типоразмера Ø 12 мм.

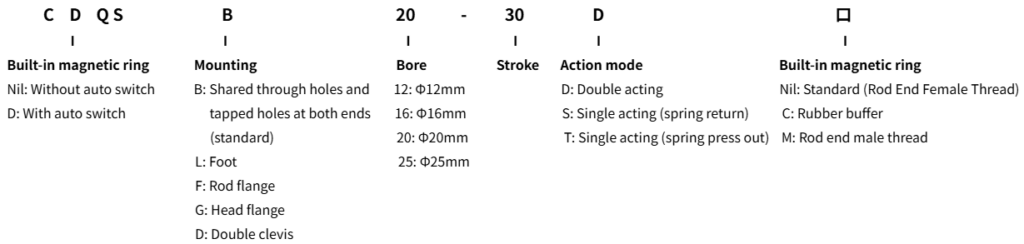

Технические данные

• Типоразмеры (Ø поршня): 12 / 16 / 20 / 25 мм
• Стандартный ход: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 мм (зависит от типоразмера)
• Длинноходовое исполнение: до 200 мм (Ø 12, 16, 20), до 300 мм (Ø 25)
• Тип действия: двустороннее (стандарт), одностороннее с возвратной пружиной (spring-in / spring-out)
• Рабочая среда: очищенный сжатый воздух, без принудительной смазки
• Максимальное рабочее давление: 1,0 МПа (10 бар)
• Минимальное рабочее давление: 0,1 МПа (1 бар)
• Испытательное давление: 1,5 МПа (15 бар)
• Температура среды и окружения: −10…+60 °C
• Скорость поршня: 50–500 мм/с
• Присоединение пневмолинии: M5×0,8
• Материал корпуса: алюминиевый сплав, твёрдое анодирование
• Магнитный поршень: стандартно — есть (исполнение CDQSB), для бесконтактных датчиков
• Резьба штока: внутренняя (стандарт), внешняя (опция)

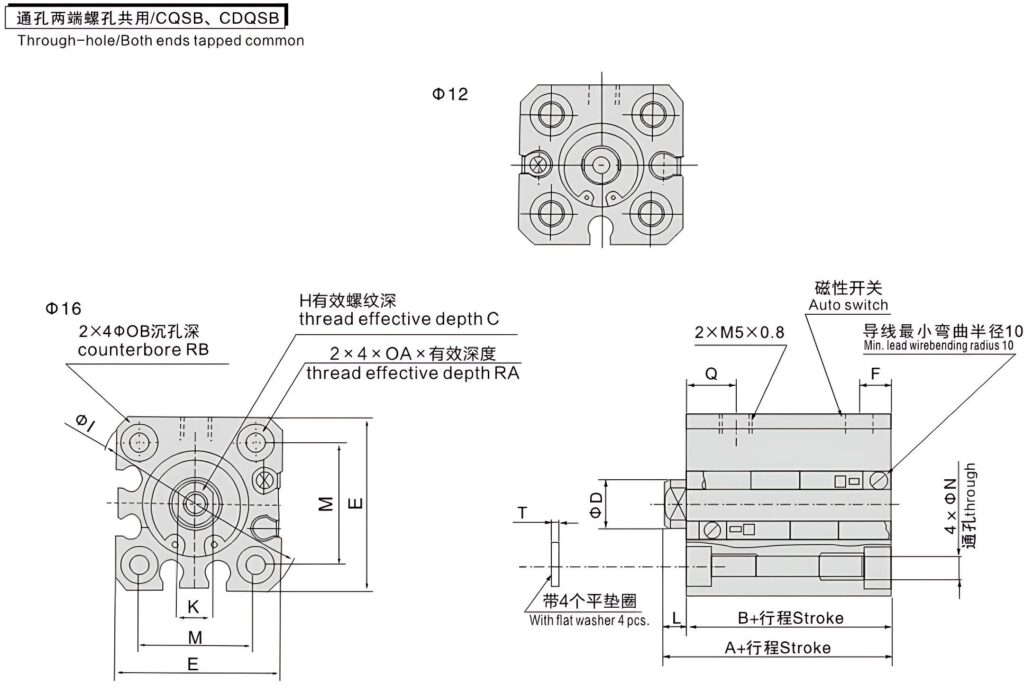

• Монтаж: сквозные отверстия + резьбовые отверстия с обеих сторон корпуса

Применение

Серия CQSB закрывает задачи, где требуется лёгкий и тонкий пневмопривод с короткими и средними ходами: позиционирование заготовок на конвейере, прижим и фиксация в зажимных приспособлениях, привод ножей и штампиков в упаковочном оборудовании, перемещение датчиков и щупов на испытательных стендах, привод створок и отсекателей в дозирующих линиях, сборочные операции в электронике и приборостроении. Малая монтажная высота и квадратный корпус позволяют ставить цилиндр вплотную к раме без переходных кронштейнов; четыре стороны корпуса подходят для крепления бесконтактных датчиков — это удобно при компоновке многоосевых модулей. Совместимость с присоединительными и габаритными размерами SMC CQSB / CDQSB позволяет заменить оригинал без переделки оснастки и креплений. Применяется в пищевой, фармацевтической, электронной, упаковочной и автомобильной промышленности, в сборочных линиях и испытательных стендах.

Поставка и комплектация

Цилиндр поставляется в сборе со штоком, уплотнениями и магнитным поршнем (исполнение CDQSB). Резьба штока внутренняя стандартно, внешняя резьба — по запросу. Кронштейны крепления (лапы, фланцы, проушины, вилки), бесконтактные датчики положения D-A93 / D-M9B и кабельные сборки заказываются отдельно как принадлежности серии. Срок отгрузки от 2 недель. Возможна замена SMC CQSB / CDQSB по таблице соответствия артикулов — пришлите оригинальный артикул, ответим подбором и ценой.
