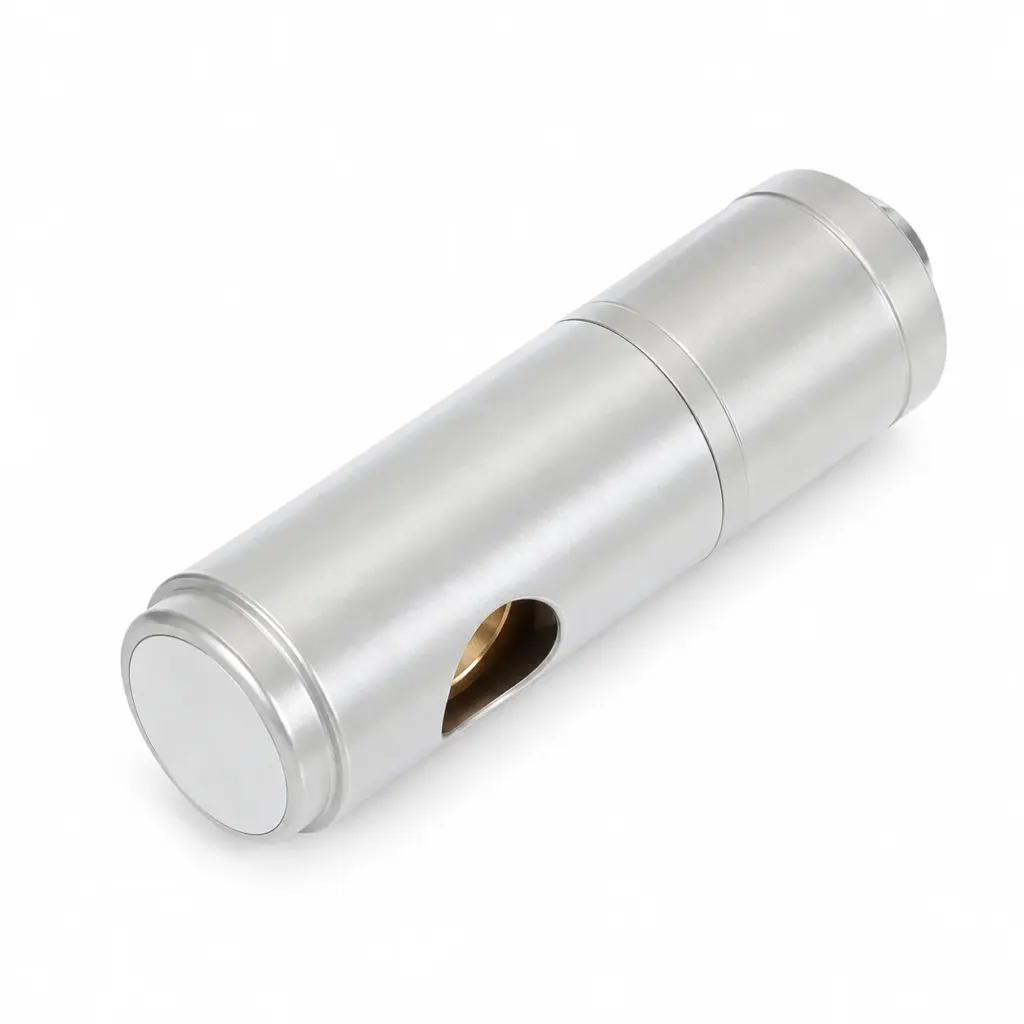

Зажимной модуль штока KP — фиксация положения
Зажимной пневмоцилиндр KP, Ø 6–32 мм, ход 180–7500 мм. поставка 2–4 недели.
Зажимной пневмоцилиндр WAALPC KP — для фиксации и зажима деталей на сборочных и сварочных операциях. Диаметр поршня 6–32 мм, ход 180–7500 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Поставка 2–4 недели. Серия применяется в задачах автоматизации, где требуется надёжный пневматический привод с предсказуемым ресурсом и быстрой заменой импортных аналогов.
Конструкция и принцип работы
Серия WAALPC KP выполнена в формате тросовой (кабельной) конструкции для компенсации длинного хода без сильного увеличения габаритов. Внутренние уплотнения из NBR обеспечивают герметичность при рабочих циклах до миллионов срабатываний. Поршневой узел рассчитан на работу с очищенным сжатым воздухом по стандарту ISO 8573-1 (рекомендуется класс 4:4:4 и выше). Конструктивные особенности — ход до 7500 мм, компактные габариты для длинного хода, плавность движения. Привод сохраняет рабочие параметры в диапазоне температур окружающей среды от −20 до +80 °C, что покрывает большинство задач в цехах и под навесом.
Технические данные
- Ø поршня: 6–32 мм
- Ход: 180–7500 мм
- Макс. рабочее давление: 1,0 МПа (10 бар)
- Температура: −20…+80 °C
- Рабочая среда: очищенный сжатый воздух
- Тип действия: двустороннее
- Материал корпуса: анодированный алюминиевый сплав
- Исполнения: DNC100;DNC125;DNC32;DNC40;DNC50;DNC63;DNC80;DSBC100;DSBC125;
- Шаблон артикула: KP — 20 — 2000
- Срок поставки: поставка 2–4 недели 2–3 недели
Применение
Типовые задачи для серии WAALPC KP: подъёмные платформы, длинные ходы конвейеров, толкатели в логистике. Привод устойчив к вибрации и циклическим нагрузкам, переносит круглосуточную эксплуатацию в 3-сменном режиме. При выборе типоразмера учитывают рабочее давление в магистрали, требуемое усилие на штоке (для зажимных операций — с запасом 1,5–2×) и максимальную скорость движения. Для скоростей выше 0,5 м/с рекомендуется использовать исполнения с демпфированием в конечных положениях, чтобы исключить ударные нагрузки на крышки и продлить ресурс уплотнений. При установке датчиков положения проверяют, что в выбранном типоразмере есть магнитный поршень — в противном случае заказывают исполнение с индексом «магнитный поршень».
Поставка и комплектация
В базовой комплектации поставляются: пневмопривод с заводской смазкой, паспорт изделия с указанием рабочих параметров и партии. Кронштейны крепления, фланцы, проушины, вилки и датчики положения подбираются отдельно — типоразмер и каталожный артикул совпадает с обозначениями AirTAC, поэтому в большинстве случаев существующая оснастка под зарубежные приводы подходит без доработки. Срок поставки: 2–4 недели с момента подтверждения спецификации и оплаты. На приводах из складского остатка отгрузка идёт быстрее — уточняйте наличие конкретного типоразмера у инженера отдела продаж. При заказе партии от 10 единиц инженер подбирает оптимальную конфигурацию по чертежу и собирает спецификацию с учётом стандартов IEC/ISO.
Совместимость с импортными аналогами
Совместимый аналог — Festo KP-8-180 (совпадают присоединительные и установочные размеры, серия KP).
Как расшифровать артикул KP?
Формат: KP-{типоразмер}-{усилие фиксации}
- KP — серия
- Типоразмер: 8 / 10 / 12 / 16 / 20 / 25 / 32
- Усилие фиксации: 180 / 350 / 600 / 1000 / 1400 / 2000 / 5000 / 7500
Пример: KP-8-180
