Пневмоцилиндр с направляющими FEN
FEN — направляющий блок для пневмоцилиндра. Ø12-100 мм, ход 1-500 мм. Совместимый аналог Festo FEN. Поставка 2–4 недели.

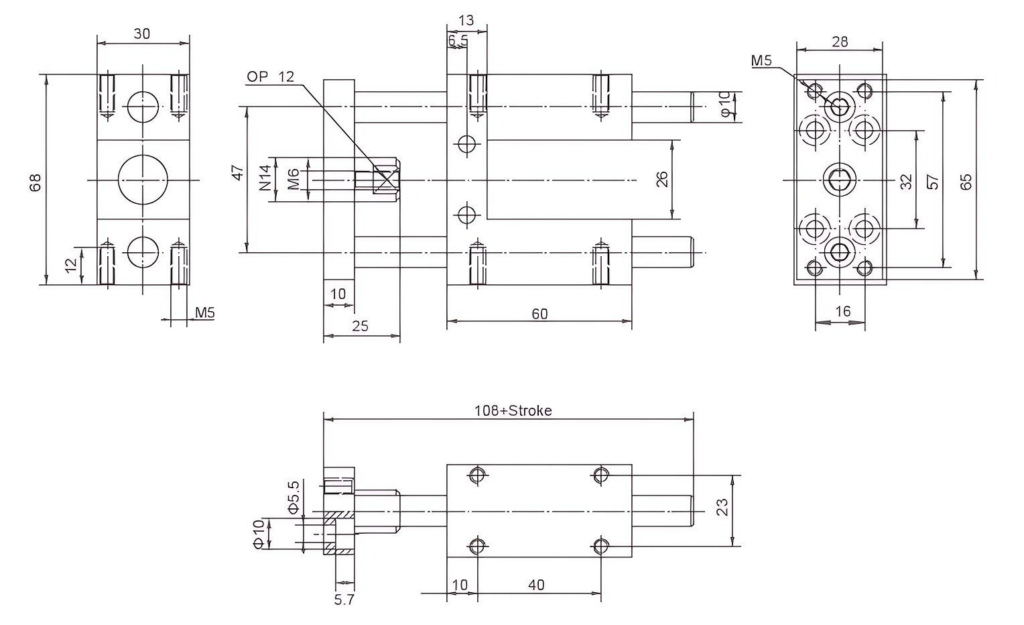

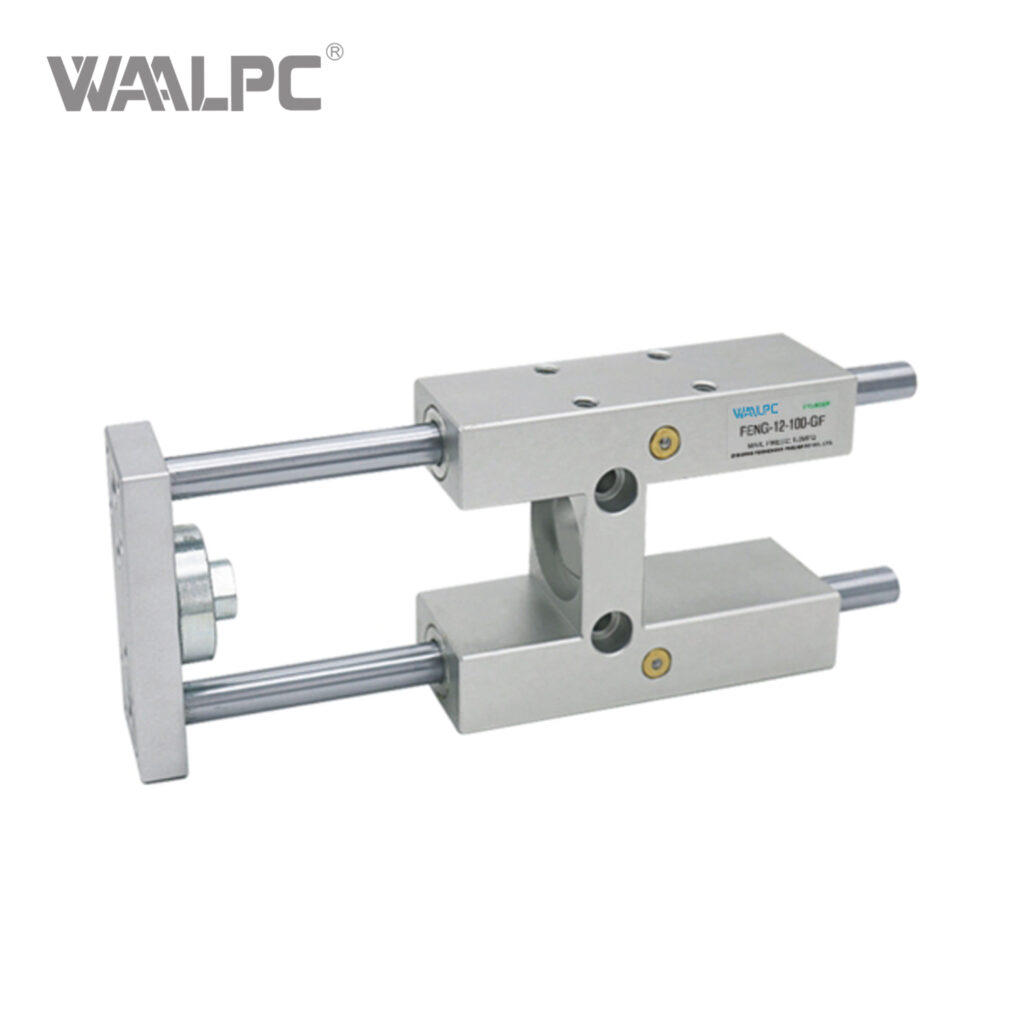

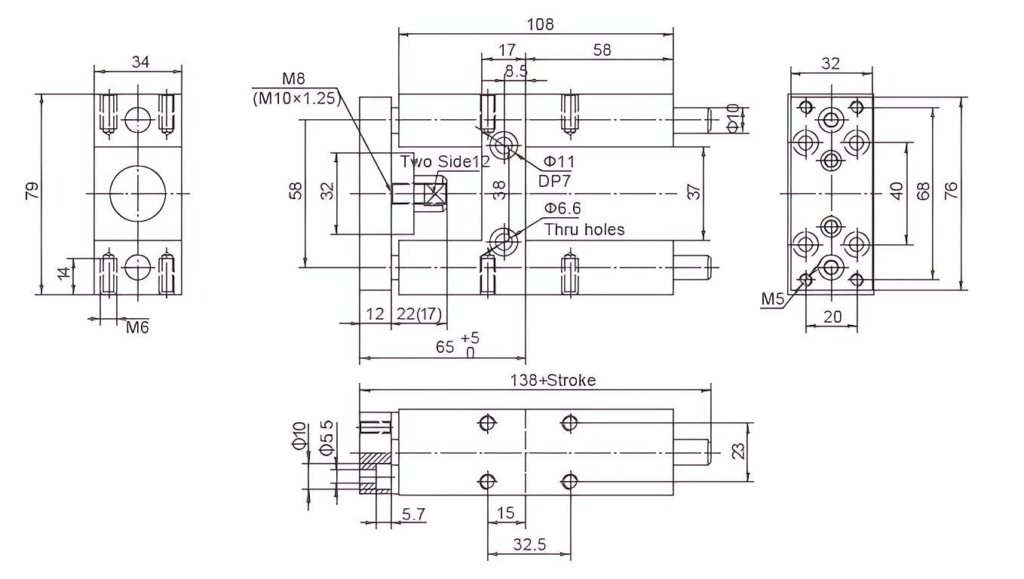

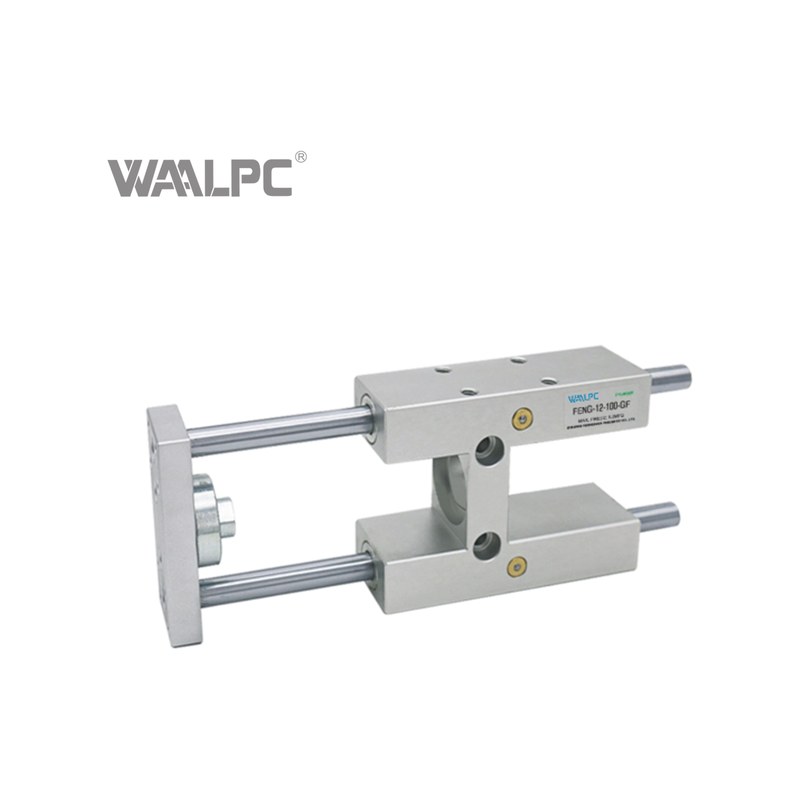

Серия WAALPC FEN — направляющий блок (guide unit) для пневмоцилиндра. Двухштоковая параллельная направляющая воспринимает поперечные нагрузки и моменты, исключает проворот штока и обеспечивает точное линейное перемещение рабочего органа. Совместимый аналог Festo FEN.
Конструкция и принцип работы
Корпус блока выполнен из анодированного алюминиевого сплава, что даёт высокую жёсткость на изгиб и кручение при малой массе. К корпусу крепится монтажный фланец стандартного пневмоцилиндра — FEN не имеет собственного поршня, он работает в паре с цилиндром, передающим осевое усилие. Два параллельных закалённых направляющих штока проходят сквозь корпус и опираются на подшипники:
- FEN-…-GF — рециркуляционные шариковые направляющие (Recirculating Ball): минимальное трение покоя, точность позиционирования до 0,01 мм, ресурс выше 10 млн циклов.
- FEN-…-KF — скользящие опоры (Plain-bearing): простая конструкция, переносит ударные нагрузки и работу в пыльной среде.
На переднем торце штоков установлена общая платформа (yoke plate), к которой крепится рабочий инструмент (захват, упор, толкатель). При срабатывании цилиндра вся платформа перемещается строго прямолинейно — без перекоса и вращения, даже если нагрузка смещена от оси цилиндра.
Технические данные
- Типоразмеры (диаметр поршня сопряжённого цилиндра): Ø 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм
- Ход: 1…100 мм (Ø 12–16), 1…200 мм (Ø 20–25), 1…200 мм (Ø 32–63), 1…500 мм (Ø 80–100)
- Тип направляющей: GF — рециркуляционная шариковая, KF — скользящая
- Положение монтажа: произвольное
- Рабочая среда: очищенный сжатый воздух, фильтрация ≥ 40 мкм
- Максимальное рабочее давление: 1,0 МПа (10 бар)
- Минимальное рабочее давление: 0,1 МПа (1 бар)
- Температура окружающей среды: −20…+80 °C
- Материал корпуса: алюминиевый сплав, анодированный
- Материал направляющих штоков: закалённая сталь со шлифовкой
- Сертификация системы менеджмента: ISO 9001, CE, RoHS
Применение
Серия FEN применяется там, где штатного штока пневмоцилиндра недостаточно по жёсткости или геометрии:
- Pick & Place — захват и перенос деталей роботизированными манипуляторами. Параллельная пара штоков исключает «качание» захвата при разгоне.
- Стапели, прижимы, маркировка — устойчивое усилие в зоне контакта при смещении точки нагрузки от оси цилиндра.
- Подающие столы и каретки — линейное движение заготовки между технологическими постами без вспомогательных направляющих и линейных подшипников.
- Сборочные приспособления и кондукторы — точная подача рабочего инструмента (пресс, штамп, гайковёрт) с повторяемостью позиции.
- Замена импортных модулей — установка направляющего блока в собранных линиях без перекомпоновки.
Поставка и комплектация
WAALPC FEN отгружается отдельно от пневмоцилиндра — это позволяет подобрать пару из любого стандартного цилиндра по ISO 6431 / ISO 15552 нужной длины хода. Срок поставки — 2–4 недели: модификации с типовыми диаметрами и ходом до 200 мм собираются по типовой производственной линии, нестандартные ходы и шарикоподшипниковая GF-направляющая — по расширенному циклу. В комплект каждой единицы входит направляющий блок в сборе (корпус, два штока, опоры, монтажный фланец, yoke plate), крепёжные винты для соединения с цилиндром и паспорт.
Какие исполнения входят в серию FEN?
В серии 84 исполнений. Обозначения ряда: FEN-100-1, FEN-100-10, FEN-100-100, FEN-100-125, FEN-100-150, FEN-100-200, FEN-100-25, FEN-100-250 и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение FEN?
Подбор цилиндра держится на диаметре поршня и ходе штока. Усилие толкания — функция площади поршня: F = p × πD² / 4, при 0,6 МПа Ø32 даёт около 483 Н, Ø50 — 1 178 Н, Ø63 — 1 870 Н. Берут двукратный запас по усилию: 200 Н нагрузки — это Ø32, не Ø25. При выборе хода учитывают снижение усилия на обратном движении — на площадь штока.
Когда поставка и что входит в комплект?
Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, датчики и сопутствующие элементы заказываются отдельно, их подбирают под конкретное исполнение. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — Festo FEN (совпадают присоединительные и установочные размеры, серия FEN).

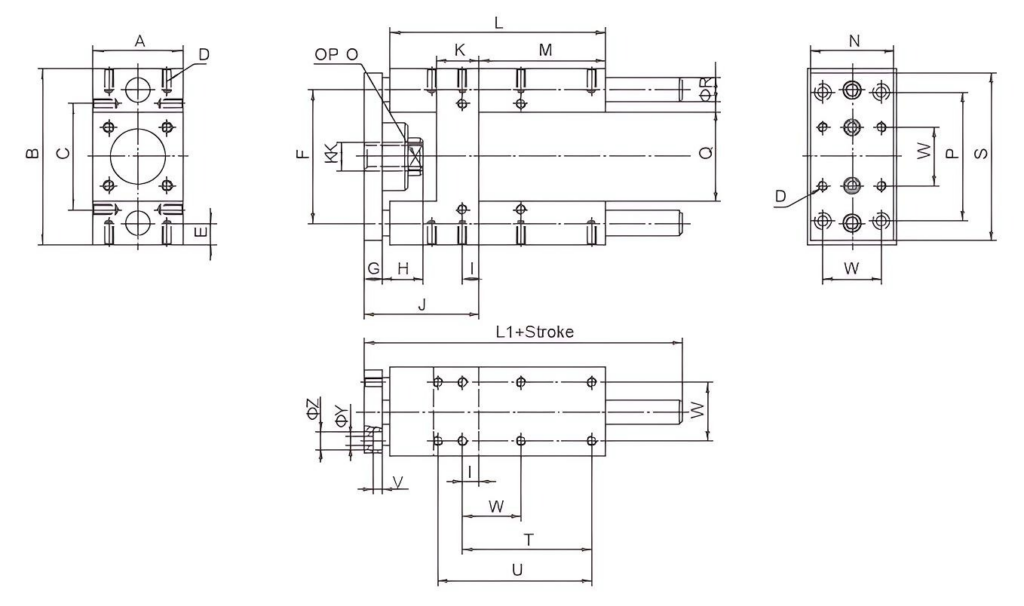

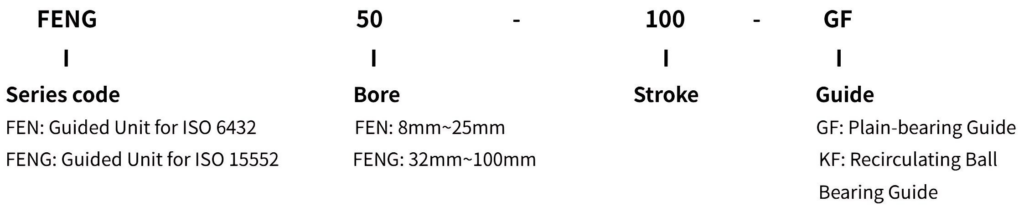

Как расшифровать артикул FEN?
Формат: FEN-{типоразмер}-{ход}
- FEN — серия
- Типоразмер: 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100
- Ход: 1 / 5 / 10 / 25 / 50 / 75 / 100 / 125 / 150 / 200 / 250 / 300
Пример: FEN-12-1
