Газогидравлический цилиндр MPTF

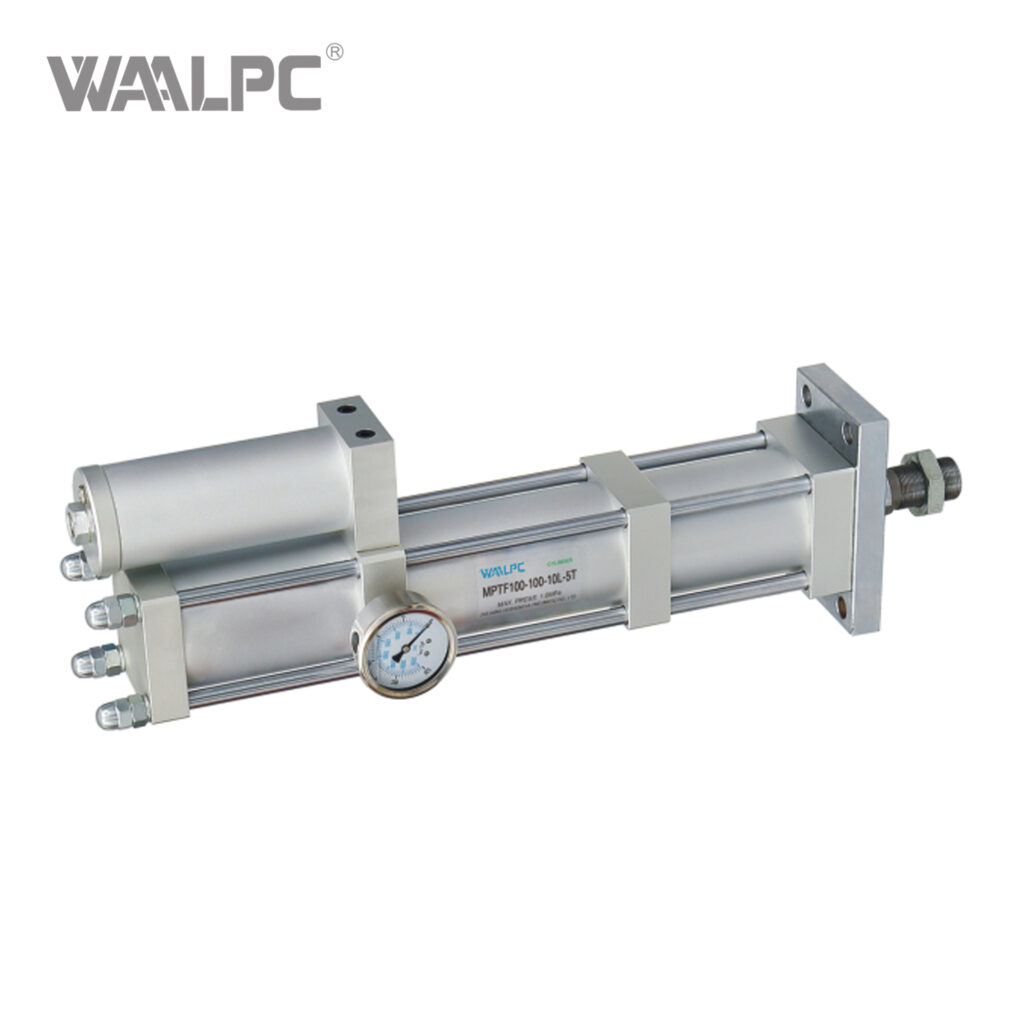

Газогидравлический цилиндр MPTF, Ø 50–125 мм, ход 1–201 мм.
Цены — по каталогу на 27.10.2026; точная цена исполнения — в таблице ниже и в корзине.
8 (800) 350-01-08 · бесплатно по РФ · Telegram
Газогидравлический цилиндр WAALPC MPTF — с газогидравлическим усилителем для плавного хода и высокого усилия. Диаметр 50–125 мм, ход усиления по прайсу WAALPC — 20 мм (другие значения уточняются при заказе). Рабочее давление 0,2–0,8 МПа, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава.
Конструкция и принцип работы
Серия WAALPC MPTF построена по схеме газогидравлического усилителя — комбинирует пневматический привод и гидравлический усилительный контур. Сжатый воздух подаётся в управляющую камеру и через разделительный поршень передаёт давление гидравлической среде, которая, в свою очередь, перемещает рабочий шток с многократно увеличенным усилием. Такая компоновка позволяет получить рабочие усилия, недостижимые для чисто пневматического цилиндра при том же диаметре, при сохранении плавности и контролируемости хода. Буква F в обозначении — быстрый тип: по каталогам семейства между воздушным и масляным цилиндрами стоит дополнительный цилиндр быстрого подвода, а масло отделено от воздуха и циркулирует только внутри изделия. Корпус выполнен из анодированного алюминиевого сплава.
Технические данные
- Ø поршня: 50–125 мм
- Ход: общий — диапазонами до 300 мм, ход усиления 20 мм
- Рабочее давление: 0,2–0,8 МПа
- Рабочая среда: очищенный сжатый воздух
- Тип действия: двустороннее
- Материал корпуса: анодированный алюминиевый сплав
Применение
Газогидравлические цилиндры серии MPTF применяются на операциях, где требуется большое рабочее усилие при плавности хода — прессовка, клёпка, гибка, формовка, запрессовка втулок и подшипников. Питание сжатым воздухом упрощает интеграцию в существующую пневмосистему цеха без необходимости развёртывания отдельной гидравлической станции.
Поставка и комплектация
Базовая поставка: пневмоцилиндр или привод серии MPTF в выбранном исполнении, упаковка производителя. Монтажные кронштейны, проушины, шарнирные опоры, магнитные датчики положения и фитинги заказываются отдельно по соответствующему артикулу. По всем размерам и исполнениям предоставляются 3D-модели и чертежи в формате STEP / PDF для интеграции в проектную документацию.
На все размеры серии предоставляется полный комплект эксплуатационной документации: спецификация, чертёж, инструкция по монтажу, паспорт изделия с отметкой о приёмке. По запросу выполняется индивидуальная подгонка под нестандартный монтаж — переходные кронштейны, удлинённые штоки, специальные уплотнения для пищевых производств или повышенных температур.
Чем MPTF отличается от MPT
- У MPTF между воздушным и масляным цилиндрами стоит дополнительный цилиндр быстрого подвода; по данным производителей, подвод примерно на 30 % быстрее.
- У MPTF масло отделено от воздуха и циркулирует только внутри; у стандартной MPT они контактируют, при частой работе масло набирает влагу и эмульгирует.
- Давление, скорость хода 50–700 мм/с и масло ISO VG46 одинаковы; ход усиления и ряд усилий в прайсе WAALPC различаются: у MPT ход усиления 5–20 мм, у MPTF — 20 мм.
- MPTF — для частой и долгой работы без обслуживания масла; стандартная MPT — для станка с невысокой частотой ходов, она дешевле.
Подробно и с примером расчёта — в статье об отличиях MPTF от MPT.
Какие типоразмеры и усилия у серии MPTF?
Ряд включает диаметры 50, 63, 80, 100 и 125 мм. Общий ход — диапазоны 1–100, 101–200 и 201–300 мм, ход усиления — 20 мм (прайс-каталог WAALPC, стр. 102; у MPT — 5–20 мм). Усилие: Ø50 — 1 т, Ø63 — 3 т, Ø80 — 5 т, Ø100 — 10 т, Ø125 — 15 и 20 т. Исполнение по усилию (например, 15T или 20T у Ø125) в артикуле не кодируется — его уточняют при заказе.
Как расшифровать артикул MPTF?
Формат: MPTF-{типоразмер}-{ход}
- MPTF — серия
- Типоразмер: 50 / 63 / 80 / 100 / 125
- Ход: 1 / 101 / 201
Пример: MPTF-50-1
