Пневмоцилиндр бесштоковый RMS

Name: Пневмоцилиндр бесштоковый RMS
Brand: WAALPC
SKU: RMS-10-100
Availability: InStock

Пневмоцилиндр бесштоковый RMS, Ø 10–40 мм, ход 100–2000 мм. Совместимый аналог Parker RMS. поставка 2–4 недели.

Артикулы серии: RMS-10-100, RMS-10-200, RMS-10-300 (всего 120 модификаций)

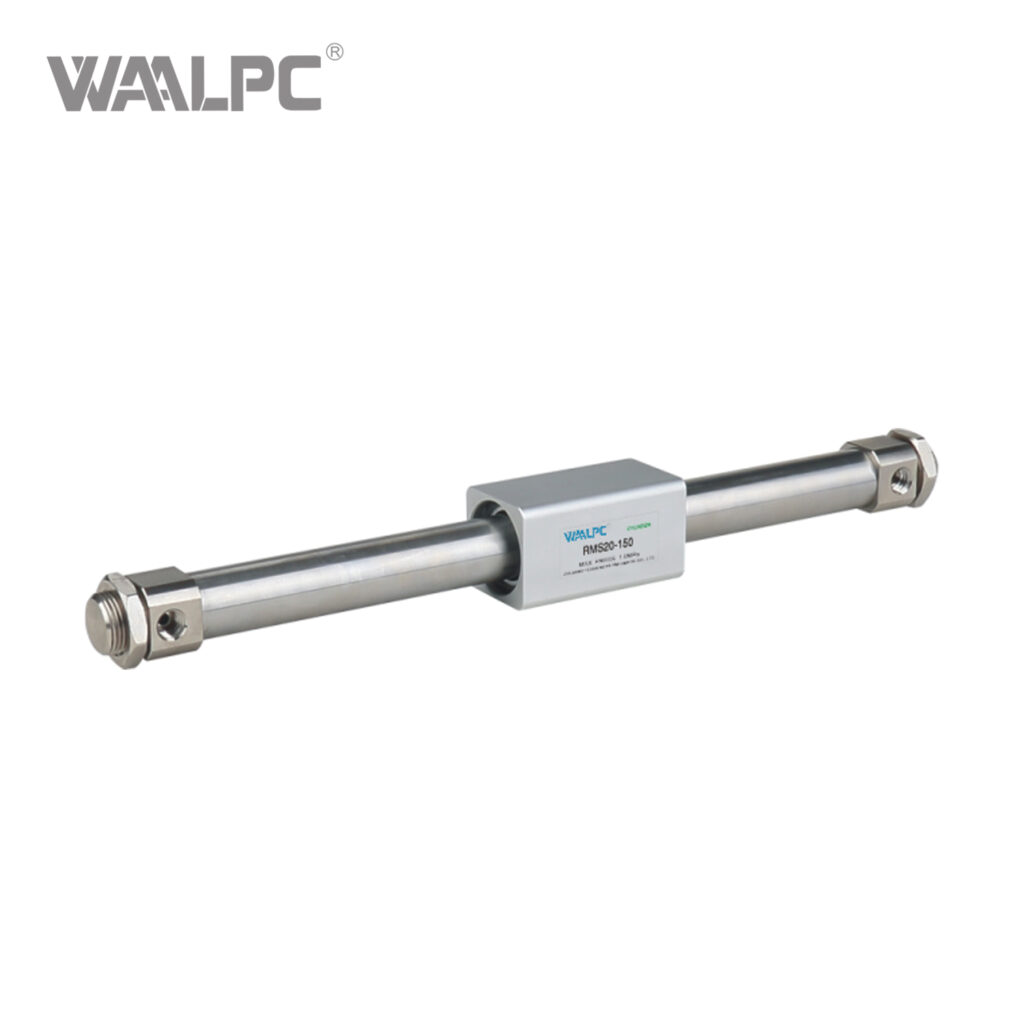

Пневмоцилиндр бесштоковый RMS WAALPC RMS-10-100

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Диаметр поршня

10–40

Длина хода

100-2000 мм

Максимальное рабочее давление

1,0 МПа (10 бар)

Температура окр. среды

−20…+80 °C

Рабочая среда

очищенный сжатый воздух

Тип действия

двустороннее

Материал корпуса

анодированный алюминиевый сплав

Все характеристики →

Артикул: RMS-10-100

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Чертёж

Документы

Аксессуары

Пневмоцилиндр бесштоковый WAALPC RMS — для длинных ходов при экономии монтажной длины. Диаметр поршня 10–40 мм, ход 100–2000 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Совместимый аналог Parker RMS, совместим по присоединительным и габаритным размерам. Совместимый аналог Parker RMS.

Конструкция и принцип работы

Конструкция стяжного типа с цилиндрической гильзой, поршнем с уплотнительными кольцами и штоком. Поршень приводится в движение перепадом давления сжатого воздуха между двумя камерами. Уплотнения подобраны под рабочую среду — очищенный сжатый воздух с фильтрацией не грубее 40 мкм и точкой росы −20 °C. Шток выполнен из конструкционной стали с хромированным покрытием для повышения износостойкости направляющих и уплотнений.

Технические данные

Ø поршня: 10–40 мм
Ход: 100–2000 мм
Макс. рабочее давление: 1,0 МПа (10 бар)
Температура: −20…+80 °C
Рабочая среда: очищенный сжатый воздух
Тип действия: двустороннее
Материал корпуса: анодированный алюминиевый сплав
Демпфирование: упругое / регулируемое (PPV)

Серия выпускается в нескольких типоразмерах и исполнениях, подбор которых выполняется под конкретные параметры задачи: рабочее давление, требуемое усилие на штоке, скорость хода, цикличность, условия окружающей среды и тип монтажа. Все исполнения совместимы между собой по присоединительным размерам и не требуют переделки оснастки при замене типоразмера в рамках одной серии. Дополнительно подбираются датчики положения, монтажные кронштейны, фитинги и шланги для интеграции в общую пневмосистему линии.

Применение

Серия применяется в сборочных автоматах, упаковочных линиях, оборудовании для розлива, конвейерах, металлообрабатывающих станках с автоматизированной подачей заготовок, прессах для пробивки и гибки, в фиксации и зажиме деталей на сварочной оснастке. Совместимость с сопутствующей пневмоарматурой (распределители, регуляторы давления, фитинги, шланги) — по стандартным присоединительным размерам.

Поставка и комплектация

Срок поставки: 2–4 недели. В стандартную комплектацию входит цилиндр в сборе с уплотнениями. Дополнительно — крепёжные фланцы, проушины, цапфы, датчики положения, фитинги под обвязку. Запрос принимаем письмом с указанием серии, типоразмера, хода и комплектации.

Какие типоразмеры и усилия у серии RMS?

Ряд включает диаметры 10, 16, 20, 25, 32, 40 мм и ходы от 100 до 2000 мм — всего 95 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø10 мм — 47 Н; Ø20 мм — 188 Н; Ø32 мм — 483 Н; Ø40 мм — 754 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с ГТД и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC RMS10X100 (совпадают присоединительные и установочные размеры, серия RMS).

Как расшифровать артикул RMS?

Формат: RMS-{типоразмер}-{ход}

RMS — серия
Типоразмер: 10 / 16 / 20 / 25 / 32 / 40
Ход: 100 / 200 / 300 / 400 / 500 / 600 / 700 / 800 / 900 / 1000 / 1100 / 1200

Пример: RMS-10-100

Производитель	Модель	Совместимость
AirTAC	`RMS`	Совместимый аналог — совпадают присоединительные и установочные размеры

Категории: Бесштоковые цилиндры RMS

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
RMS-10-200	—	от 3 303 ₽	поставка 2–4 недели	AirTAC RMS10X200

Совместимо с AirTAC RMS10X200

Совместимый аналог — наш RMS-10-200. Цена 3 303 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Цены по типоразмерам — RMSпоставка 2–4 недели

Цена базового исполнения, ₽. В серии 95 исполнений: с демпфированием и без, с магнитным поршнем под датчик. Цены обновляются автоматически.

Ø, мм	100	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
ход →	ход штока, мм
10	3 303	3 303	3 625	3 946	4 267	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
16	4 502	4 868	5 233	5 599	5 964	6 329	6 710	7 075	7 440	7 806	—	—	—	—	—	—	—	—	—	—
20	6 562	7 016	7 484	7 936	8 404	8 858	9 311	9 778	10 231	10 685	11 109	11 516	11 926	12 335	12 760	13 169	13 579	13 988	14 412	14 820
25	8 946	9 412	9 910	10 420	10 918	11 430	11 926	12 438	12 936	13 446	13 988	14 542	15 099	15 639	16 195	16 750	17 291	17 846	18 402	18 942
32	13 081	13 667	14 265	14 864	15 464	16 063	16 647	17 247	17 846	18 446	19 089	19 732	20 360	21 004	21 647	22 289	22 932	23 575	24 219	24 862
40	21 004	21 880	22 758	23 619	24 496	25 360	26 235	27 113	27 974	28 852	29 715	30 591	31 468	32 332	33 207	34 070	34 946	35 824	36 687	37 563

Выбрать типоразмер и заказать Прислать артикул на подбор

Аналоги и совместимость RMS

Серия WAALPC RMS — инженерный аналог импортных пневмокомпонентов по стандартам ISO. Соответствия по брендам:

Бренд	Модель-аналог	Совместимость
AirTAC	RMS	Совместимый аналог — совпадают присоединительные и установочные размеры

Пришлите артикул оригинала — подберём совместимый аналог и рассчитаем стоимость за 1 рабочий день. Подбор совместимых аналогов импортной пневматики →

Какие импортные аналоги есть у серии RMS?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø10 × 100 мм — от 3 266 ₽Ø10 × 200 мм — от 3 618 ₽Ø10 × 300 мм — от 3 970 ₽Ø10 × 400 мм — от 4 322 ₽Ø10 × 500 мм — от 4 674 ₽Ø16 × 100 мм — от 4 931 ₽Ø16 × 200 мм — от 5 331 ₽Ø16 × 300 мм — от 5 732 ₽Ø16 × 400 мм — от 6 132 ₽Ø16 × 500 мм — от 6 532 ₽Ø16 × 600 мм — от 6 932 ₽Ø16 × 700 мм — от 7 348 ₽Ø16 × 800 мм — от 7 749 ₽Ø16 × 900 мм — от 8 149 ₽Ø16 × 1000 мм — от 8 549 ₽Ø20 × 100 мм — от 7 187 ₽Ø20 × 200 мм — от 7 684 ₽Ø20 × 300 мм — от 8 197 ₽Ø20 × 400 мм — от 8 692 ₽Ø20 × 500 мм — от 9 205 ₽Ø20 × 600 мм — от 9 701 ₽Ø20 × 700 мм — от 10 198 ₽Ø20 × 800 мм — от 10 709 ₽Ø20 × 900 мм — от 11 206 ₽Ø20 × 1000 мм — от 11 702 ₽Ø20 × 1100 мм — от 12 167 ₽Ø20 × 1200 мм — от 12 613 ₽Ø20 × 1300 мм — от 13 062 ₽Ø20 × 1400 мм — от 13 510 ₽Ø20 × 1500 мм — от 13 975 ₽Ø20 × 1600 мм — от 14 423 ₽Ø20 × 1700 мм — от 14 872 ₽Ø20 × 1800 мм — от 15 320 ₽Ø20 × 1900 мм — от 15 785 ₽Ø20 × 2000 мм — от 16 231 ₽Ø25 × 100 мм — от 9 798 ₽Ø25 × 200 мм — от 10 309 ₽Ø25 × 300 мм — от 10 854 ₽Ø25 × 400 мм — от 11 413 ₽Ø25 × 500 мм — от 11 958 ₽Ø25 × 600 мм — от 12 519 ₽Ø25 × 700 мм — от 13 062 ₽Ø25 × 800 мм — от 13 623 ₽Ø25 × 900 мм — от 14 168 ₽Ø25 × 1000 мм — от 14 727 ₽Ø25 × 1100 мм — от 15 320 ₽Ø25 × 1200 мм — от 15 927 ₽Ø25 × 1300 мм — от 16 537 ₽Ø25 × 1400 мм — от 17 128 ₽Ø25 × 1500 мм — от 17 738 ₽Ø25 × 1600 мм — от 18 345 ₽Ø25 × 1700 мм — от 18 938 ₽Ø25 × 1800 мм — от 19 545 ₽Ø25 × 1900 мм — от 20 155 ₽Ø25 × 2000 мм — от 20 746 ₽Ø32 × 100 мм — от 14 327 ₽Ø32 × 200 мм — от 14 968 ₽Ø32 × 300 мм — от 15 624 ₽Ø32 × 400 мм — от 16 279 ₽Ø32 × 500 мм — от 16 937 ₽Ø32 × 600 мм — от 17 593 ₽Ø32 × 700 мм — от 18 232 ₽Ø32 × 800 мм — от 18 890 ₽Ø32 × 900 мм — от 19 545 ₽Ø32 × 1000 мм — от 20 203 ₽Ø32 × 1100 мм — от 20 907 ₽Ø32 × 1200 мм — от 21 611 ₽Ø32 × 1300 мм — от 22 298 ₽Ø32 × 1400 мм — от 23 005 ₽Ø32 × 1500 мм — от 23 708 ₽Ø32 × 1600 мм — от 24 412 ₽Ø32 × 1700 мм — от 25 116 ₽Ø32 × 1800 мм — от 25 820 ₽Ø32 × 1900 мм — от 26 526 ₽Ø32 × 2000 мм — от 27 230 ₽Ø40 × 100 мм — от 23 005 ₽Ø40 × 200 мм — от 23 964 ₽Ø40 × 300 мм — от 24 925 ₽Ø40 × 400 мм — от 25 868 ₽Ø40 × 500 мм — от 26 829 ₽Ø40 × 600 мм — от 27 775 ₽Ø40 × 700 мм — от 28 734 ₽Ø40 × 800 мм — от 29 695 ₽Ø40 × 900 мм — от 30 638 ₽Ø40 × 1000 мм — от 31 600 ₽Ø40 × 1100 мм — от 32 545 ₽Ø40 × 1200 мм — от 33 504 ₽Ø40 × 1300 мм — от 34 466 ₽Ø40 × 1400 мм — от 35 411 ₽Ø40 × 1500 мм — от 36 370 ₽Ø40 × 1600 мм — от 37 315 ₽Ø40 × 1700 мм — от 38 274 ₽Ø40 × 1800 мм — от 39 236 ₽Ø40 × 1900 мм — от 40 181 ₽Ø40 × 2000 мм — от 41 140 ₽

Что покупают вместе с RMS?

Фитинги Пневмотрубки Подготовка воздуха

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про RMS?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.

Тип	Пневмоцилиндр бесштоковый RMS
Материал	Алюминиевый сплав
Рабочая среда	Сжатый воздух (фильтрованный)
Рабочее давление	0,1–1,0 МПа
Рабочая температура	−20…+80 °C
Аналог	AirTAC RMS
