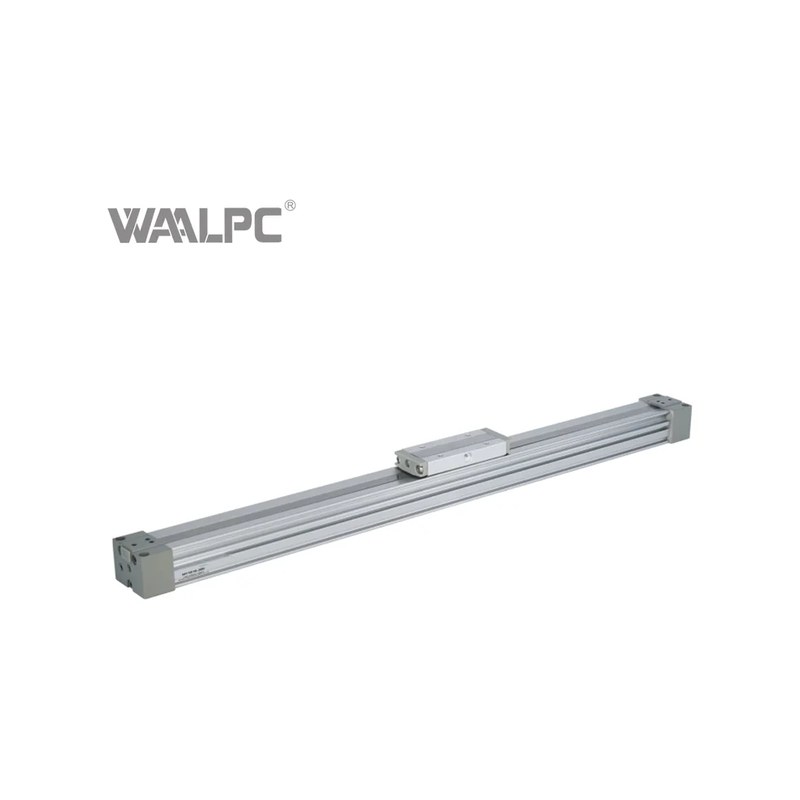

Пневмоцилиндр бесштоковый MY — с механической направляющей

Пневмоцилиндр WAALPC серии MY1

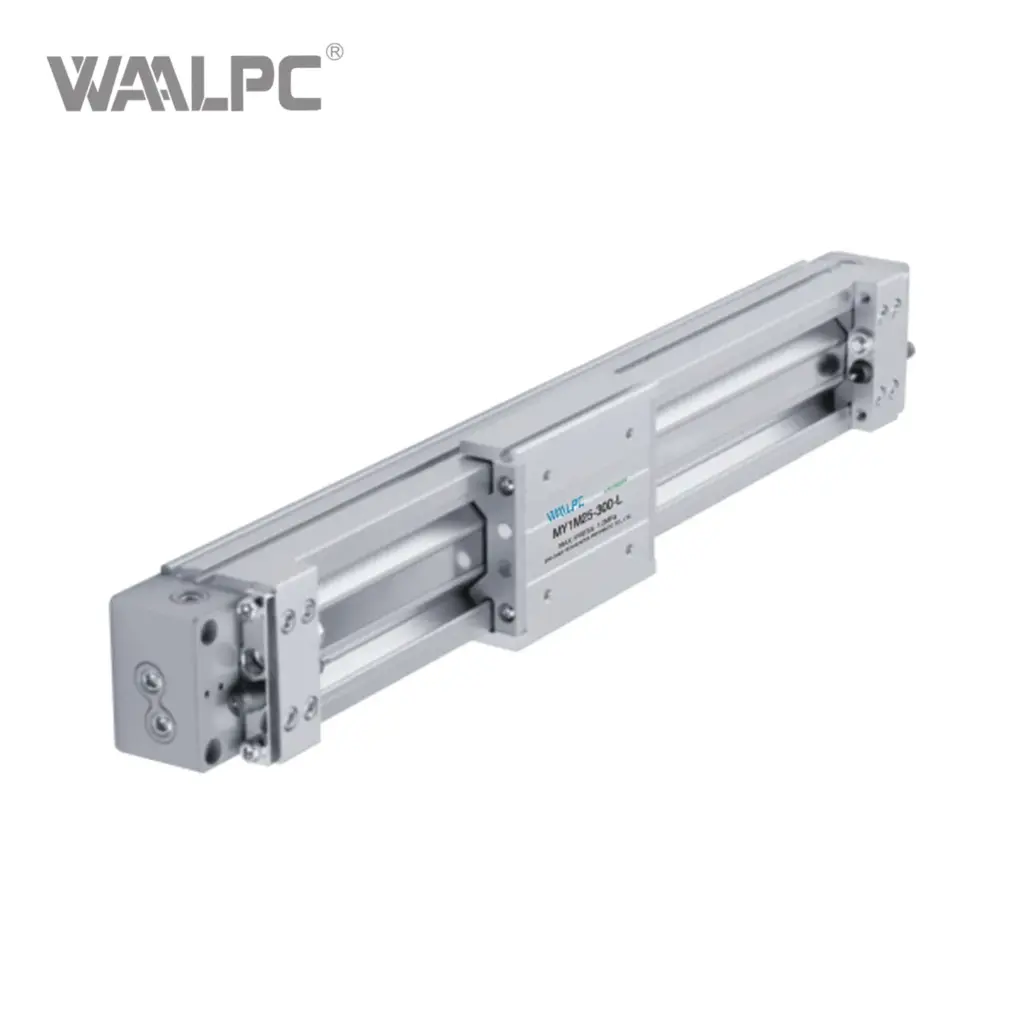

MY1 — серия бесштоковых пневмоцилиндров с механической связью поршня и внешней каретки через продольную щель в трубе, закрытую внутренней и внешней герметизирующими лентами. Принцип, известный по серии SMC MY1B, обеспечивает максимальную жёсткость соединения и точное позиционирование каретки на длинных ходах без риска срыва магнитной связи.

MY1 WAALPC является совместимой заменой SMC MY1B (стандартное исполнение) и аналогом Festo DGC-K (шариковая направляющая) и Camozzi серии 50. Конструкция с двумя лентами герметизации обеспечивает утечку не более 5 л/мин при 6 бар. Диапазон диаметров: 16 / 20 / 25 / 32 / 40 / 50 / 63 мм, максимальная длина хода — до 5000 мм (исполнение с промежуточными опорами).

Конструкция

• Экструдированный алюминиевый профиль с продольной щелью и двумя пазами под датчики магнитного поршня;
• Каретка жёстко связана с поршнем через продольную щель, защищённую двумя герметизирующими лентами (внутренней стальной и внешней полимерной);
• Поршень с двумя манжетами NBR и встроенным магнитом для бесконтактных датчиков;
• Концевые крышки с регулируемыми пневматическими демпферами в обеих конечных позициях (исполнение «H»);
• Подводы воздуха в торцевых крышках, с возможностью бокового размещения для скрытой прокладки.

Технические характеристики

• Тип: бесштоковый, с механической связью через щель и две герметизирующие ленты;
• Стандарт: совместимость с SMC MY1B по посадочным и присоединительным размерам;
• Диаметр поршня: 16 / 20 / 25 / 32 / 40 / 50 / 63 мм;
• Длина хода: 100-3000 мм (стандарт), до 5000 мм с промежуточными опорами;
• Рабочее давление: 0,15-1,0 МПа (1,5-10 бар);
• Минимальное рабочее давление: 0,15 МПа (1,5 бар);
• Максимальное рабочее давление: 0,7 МПа (7 бар) — рекомендованное; 1,0 МПа — кратковременное;
• Температурный диапазон: -10…+60 °C;
• Рабочая среда: сжатый воздух, фильтрация 40 мкм;
• Подвод воздуха: M5 (Ø16-20), G1/8 (Ø25-32), G1/4 (Ø40-50), G3/8 (Ø63);
• Скорость поршня: до 1500 мм/с (выше, чем у магнитносвязанной CY1B);
• Утечка через щель: ≤ 5 л/мин при 6 бар (норма для серии);
• Демпфирование: регулируемое пневматическое в обеих конечных позициях.

Применение

• Манипуляторы и портальные системы — линейные оси X-Y для перемещения схватов по большим зонам обслуживания;
• Конвейерное оборудование — толкатели и отсекатели с большим ходом, подающие устройства на упаковочных линиях;
• Сборочные автоматы — перемещение узлов и заготовок на длинные расстояния с точностью позиционирования ±0,1 мм при использовании датчиков;
• Стеклообработка и листовой металл — линии подачи листового материала, позиционирование под лазер или плазму;
• Полиграфия и текстиль — перемещение каретки печатной головки, паковочных устройств, нитеводителей с большим рабочим ходом.

Поставка

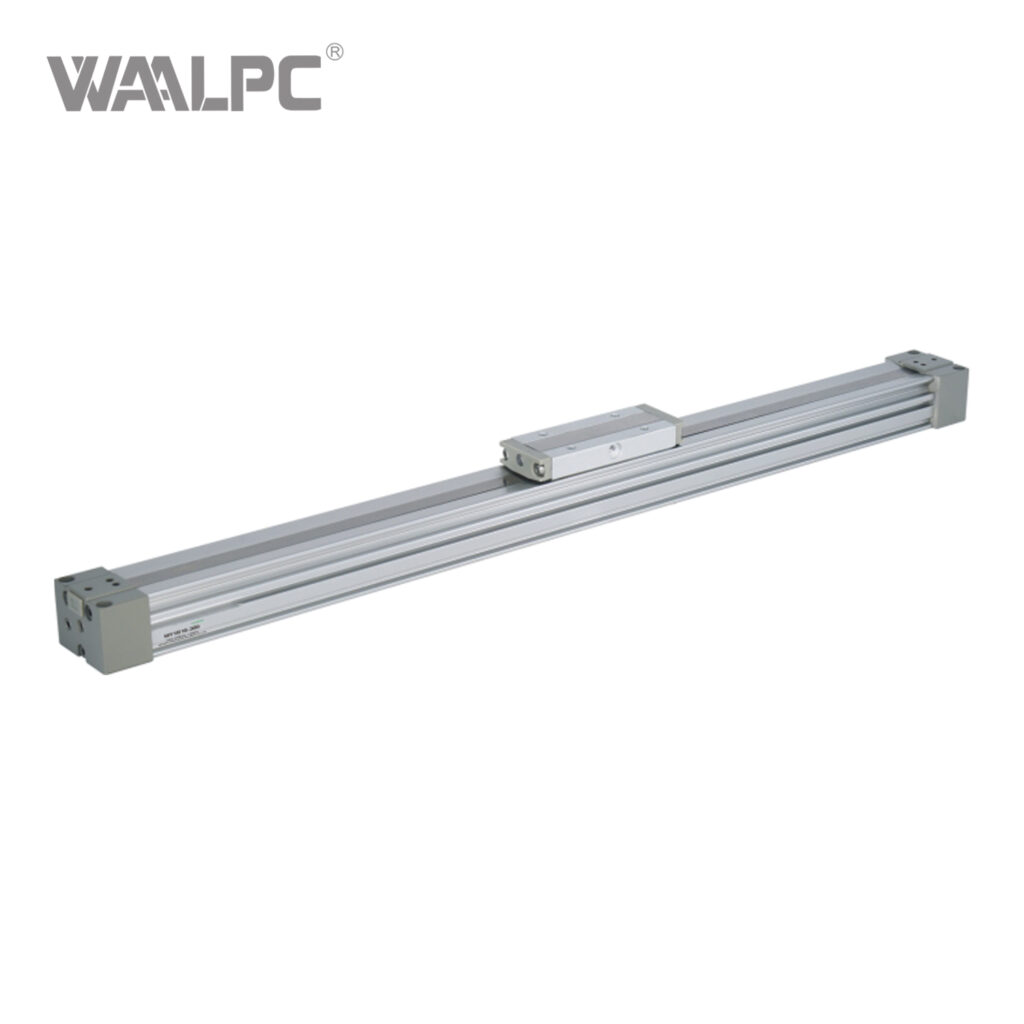

Цилиндр поставляется в исполнении WAALPC, маркировка нанесена на корпус. Артикул содержит код диаметра поршня и длины хода (пример: MY1B25-300 — Ø25 мм, ход 300 мм). В комплекте — паспорт и инструкция по монтажу на русском языке. По запросу оформляется сертификат соответствия ЕАЭС, УПД с НДС, документы для процедур по 44-ФЗ и 223-ФЗ. Прямая замена SMC MY1B 1:1: посадочные размеры, монтажные пазы, расположение портов и характеристики каретки идентичны. Срок отгрузки: от 2 недель.

Расшифровка артикула

Формат: MY1-{типоразмер}-{ход}-{damping}

• MY1 — серия
• Типоразмер: 16 / 20 / 25 / 32 / 40 / 50 / 63
• Ход: 100 / 150 / 200 / 300 / 400 / 500 / 600 / 800 / 1000 / 1200 / 1500 / 1800
