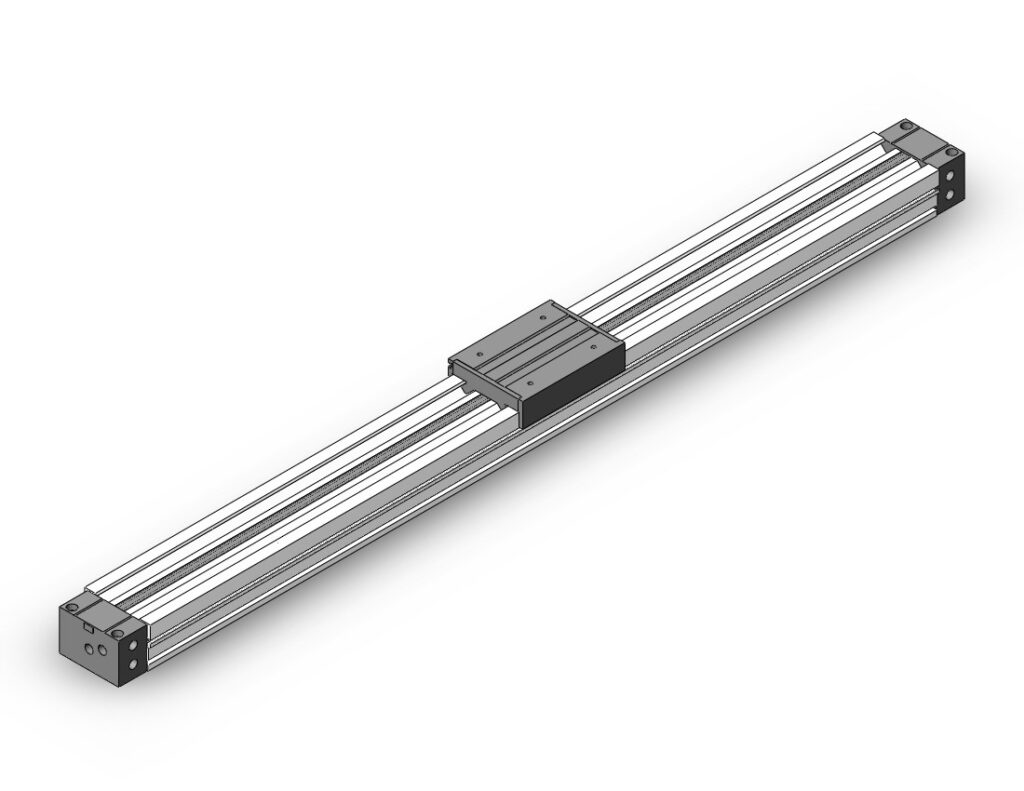

Пневмоцилиндр бесштоковый механический (DGC-формат)

Пневмоцилиндр бесштоковый WAALPC DGC — для длинных ходов при экономии монтажной длины. Диаметр поршня 25–40 мм, ход 100–1000 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Прямая замена Festo DGC — совпадают присоединительные и установочные размеры. Отгрузка от 2 недель, ориентировочный срок 2–3 недели.

Конструкция и принцип работы

Серия WAALPC DGC построена на анодированной алюминиевой гильзе с хромированным штоком и уплотнениями NBR. Подача сжатого воздуха в одну из камер вызывает поступательное движение поршня; обратный ход обеспечивается противоположной камерой (двустороннее действие). Конструкция рассчитана на длительный ресурс в промышленных условиях и совместима по присоединительным размерам с импортными аналогами Festo, что упрощает замену без переделки оснастки и трубопроводов.

Внутренние поверхности гильзы шлифованы для снижения трения, торцевые крышки фиксируются на шпильках или винтах в зависимости от исполнения. Магнитное кольцо на поршне (опция) позволяет применять бесконтактные датчики положения с креплением в технологический паз корпуса.

Технические данные

• Ø поршня: 25–40 мм
• Ход: 100–1000 мм
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Температура: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Демпфирование: упругое / регулируемое (PPV)

Применение

Цилиндры WAALPC DGC применяются в линиях сборки, упаковочном оборудовании, станках, конвейерах, манипуляторах и узлах позиционирования. Диапазон Ø 25–40 мм, ход 100–1000 мм закрывает большинство типовых задач промышленной автоматизации. Серия востребована при замене импортных Festo приводов на российских предприятиях машиностроения, пищевой, фармацевтической, мебельной и металлообрабатывающей промышленности — без необходимости менять кронштейны, фитинги и распределители.

Благодаря совместимости по монтажу и хода серия применяется как для новых проектов, так и для ремонта существующих узлов: достаточно подобрать исполнение по диаметру и ходу, остальное соответствует чертежам производителя-аналога.

Поставка и комплектация

Срок отгрузки: от 2 недель. В комплект входит цилиндр в выбранном исполнении; крепёжные принадлежности, датчики и фитинги заказываются отдельно по запросу. Поддерживаем подбор по импортному артикулу, помогаем составить спецификацию замены и предоставляем технические паспорта по запросу.

Расшифровка артикула

Формат: DGC-{типоразмер}-{ход}

• DGC — серия
• Типоразмер: 25 / 32 / 40
• Ход: 100 / 200 / 300 / 400 / 500 / 600 / 700 / 800 / 900 / 1000

Пример: DGC-25-100
