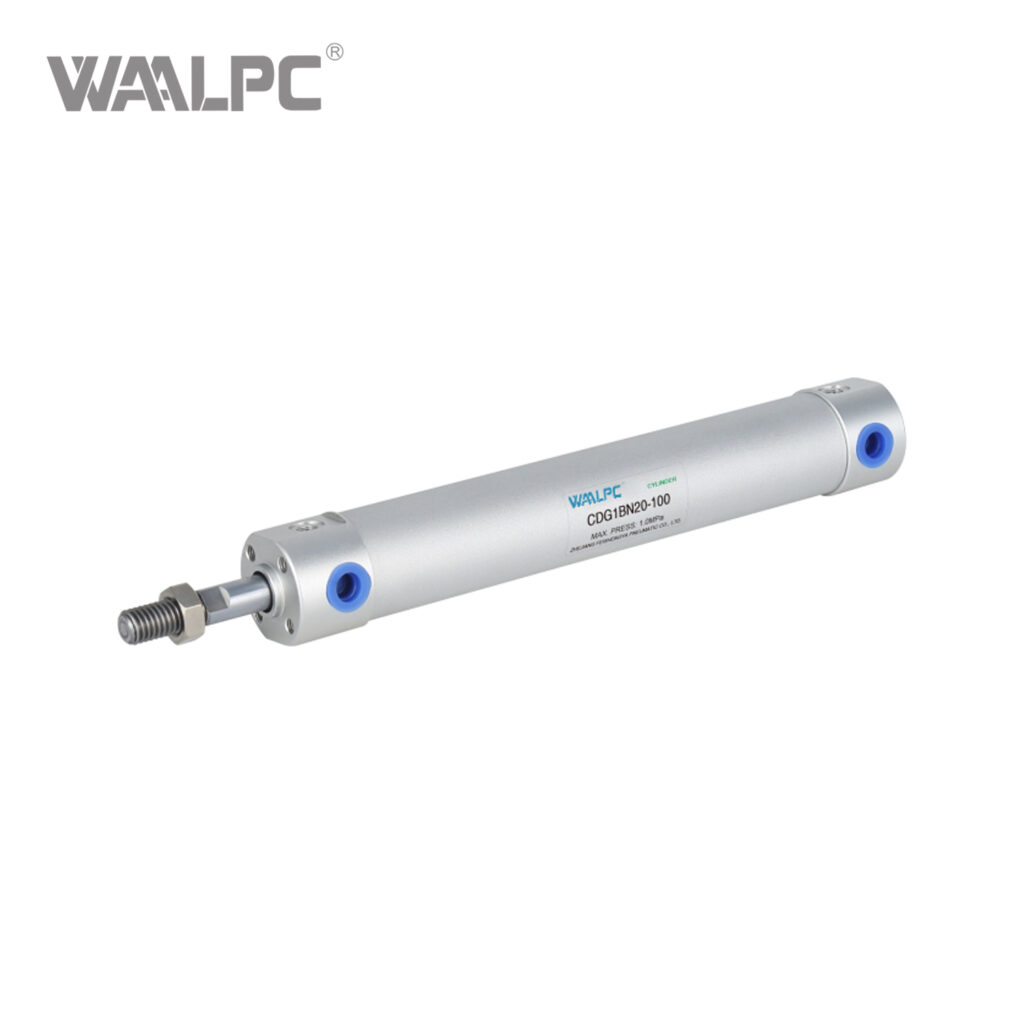

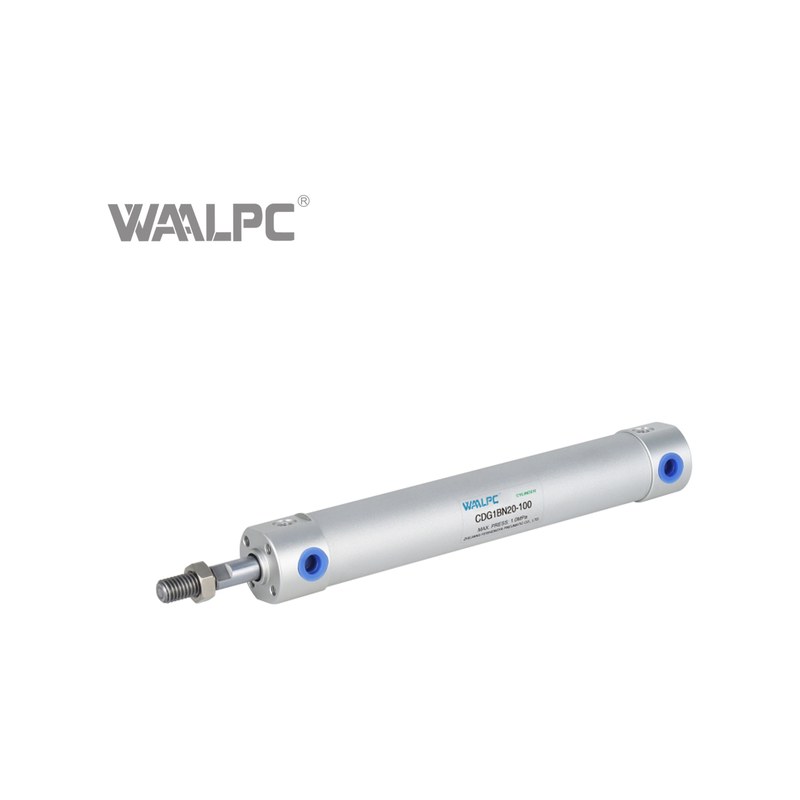

Пневмоцилиндр круглый облегчённый CG1BN (алюминиевая гильза)

Пневмоцилиндр WAALPC CG1BN — серия облегчённых пневмоцилиндров двухстороннего действия в круглом алюминиевом корпусе для встраивания в стеснённые узлы автоматизированного оборудования. Совместимый аналог SMC CG1BN: соответствует исходному ряду по присоединительным размерам, типоразмерам поршня и резьбам штока, что позволяет использовать серию для подбора аналога вышедших из эксплуатации импортных позиций без переработки крепёжной оснастки и трубной разводки.

Конструкция и принцип работы

Цилиндр CG1BN построен по схеме двухстороннего действия с одиночным штоком и встроенным упругим демпфированием в конечных положениях. Корпус — цельнотянутая алюминиевая труба с твёрдым анодированием внутренней поверхности, что снижает трение поршневой манжеты и продлевает ресурс уплотнений. Передняя и задняя крышки выполнены из алюминиевого сплава с защитным покрытием; материал штока — по паспорту исполнения. Поршень оснащён двумя манжетами NBR и магнитным кольцом, что позволяет применять бесконтактные датчики положения (геркон или датчик Холла; индуктивный датчик на магнит не реагирует).

Технические данные

• Диаметр поршня: 20, 25, 32, 40, 50, 63, 80, 100 мм
• Ход штока: по таблице исполнений карточки
• Тип действия: двухсторонний с упругим демпфированием на обоих концах
• Рабочее давление: по паспорту исполнения
• Рабочая среда: очищенный сжатый воздух (фильтрация 40 мкм, без обязательной смазки)
• Материал корпуса: анодированный алюминий
• Магнитный поршень: да, встроен (под датчики положения серии D-A/D-M)
• Тип монтажа: базовый, на лапах, фланцевый, проушина, цапфа (по серии аналога)
• Резьба штока: внутренняя/внешняя по стандарту SMC CG1

Применение

Серия CG1BN востребована в сборочных линиях, упаковочном и пищевом оборудовании, узлах позиционирования и прижима, манипуляторах малого хода. Круглый алюминиевый корпус и широкий диапазон ходов делают цилиндр пригодным для подбора аналога изношенных SMC CG1BN на действующих производственных линиях; совместим по присоединительным размерам — сверьте по чертежу. Магнитный поршень обеспечивает совместимость с бесконтактными датчиками положения, что критично для контроля операций в системах с ПЛК. Антикоррозионное исполнение трубы и крышек допускает эксплуатацию в условиях повышенной влажности — например, в линиях розлива, моечных постах и упаковке молочной продукции.

Поставка и комплектация

В стандартный комплект входит сам цилиндр серии CG1BN заявленного типоразмера. Крепёжные кронштейны, проушины, вилки и датчики положения комплектуются отдельно — состав согласуется по опросному листу. Все позиции серии CG1BN отгружаются производителем WAALPC напрямую без посредников. Для уточнения сроков по конкретному типоразмеру и комплектации направьте список артикулов через форму на странице или на почту инженерного отдела — подготовим коммерческое предложение с заводскими ценами и сроком производства.

Какие типоразмеры и усилия у серии CG1BN?

Ряд включает диаметры 20, 25, 32, 40, 50, 63, 80, 100 мм и ходы от 25 до 500 мм — всего 128 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø32 мм — 483 Н; Ø50 мм — 1178 Н; Ø63 мм — 1870 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный. Диапазон рабочих температур и давление указаны в характеристиках конкретного исполнения.

Совместимость с импортными аналогами

Совместимый аналог — CKD SCM-00-20B-25 — отличие: демпфирование: у CKD B — пневматическое с двух сторон, у нашего CG1BN — упругие упоры; SMC CDG1BN32TF-25Z (совпадают присоединительные и установочные размеры, серия CG1BN).

Как читается кодировка CG1BN и какие крепления и гофрозащита есть у серии?

CG1BN — лёгкий цилиндр из алюминиевого сплава, диаметры 20, 25, 32, 40, 50, 63, 80 и 100 мм, ход 25–500 мм (шестнадцать значений). Демпфирование: N — упругое резиновое, A — пневматическое; резьба штока наружная, буква F — внутренняя. Крепления: базовое, без ушей под цапфу, лапы, передний и задний фланцы, цапфы, проушина. Гофрозащита — нейлоновая (J) или из термостойкой ткани (K); присоединение штока — V одинарный или W двойной шарнир. Магнит встроен. Уточняйте у инженера: давление и порты.

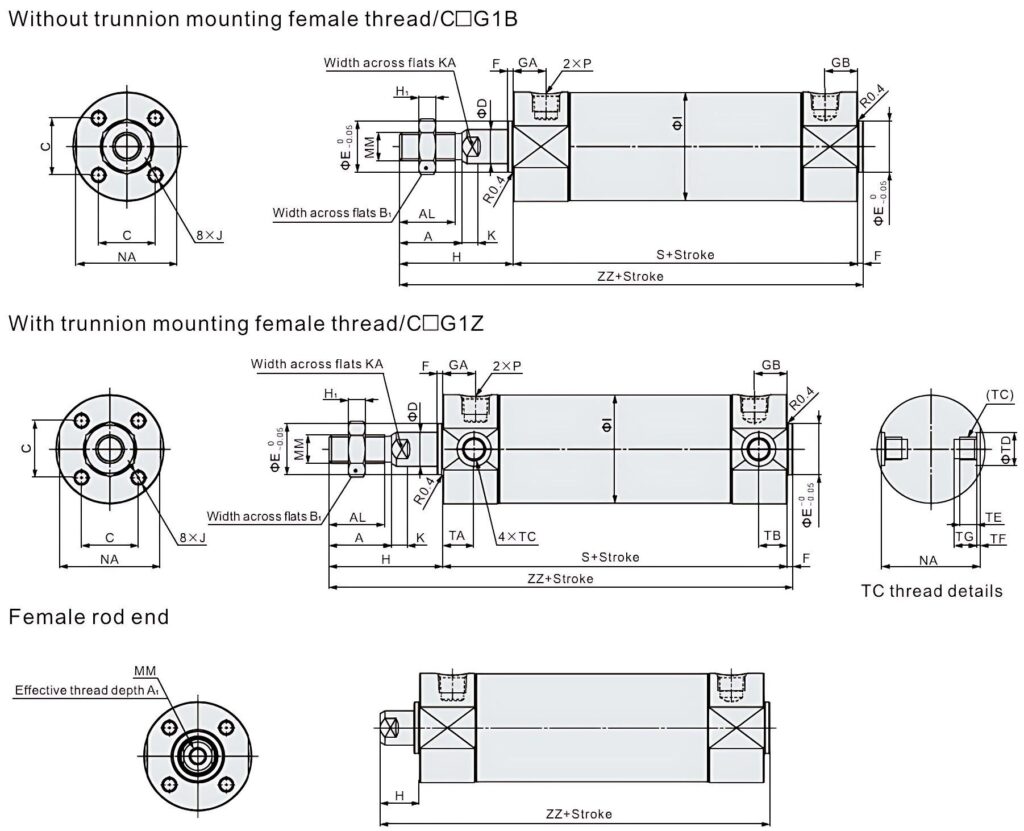

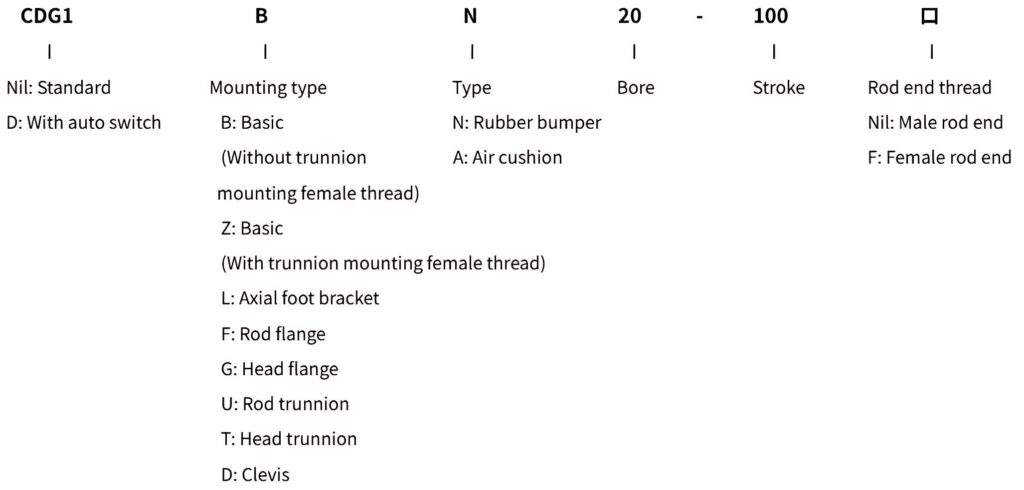

Как расшифровать артикул CG1BN?

Формат: CG1BN-{типоразмер}-{ход}

• CG1BN — серия
• Типоразмер: 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100
• Ход: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 225 / 250 / 275 / 300 / 350 / 400 / 450 / 500
• Исполнения: B

Пример: CG1BN-20-25
