Пневмоцилиндр компактный ADVU — стандарт ISO 21287, Ø12-125 мм, ход 5-125 мм

Пневмоцилиндр WAALPC серии ADVU

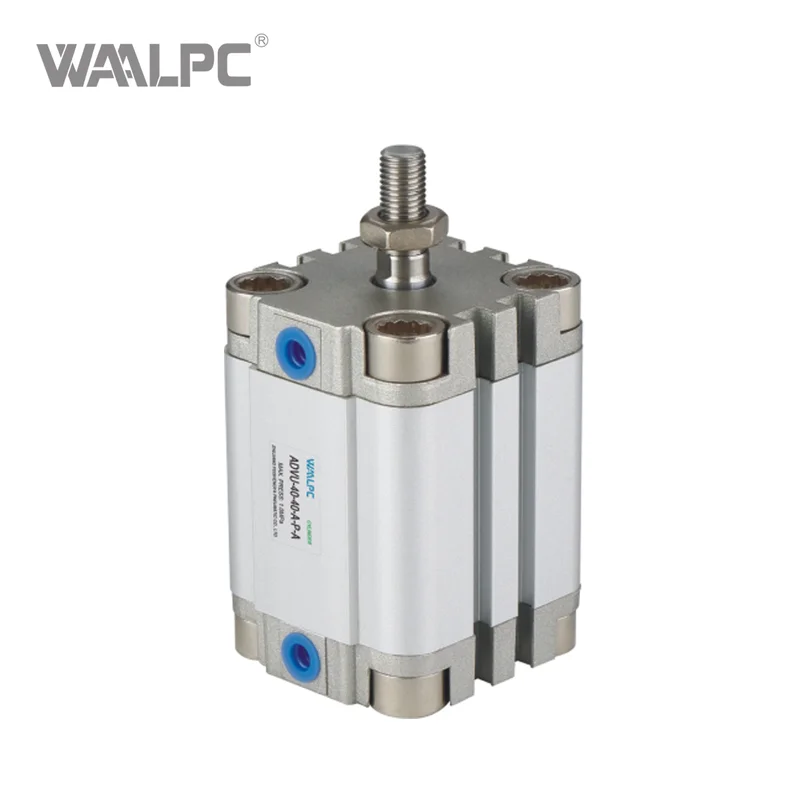

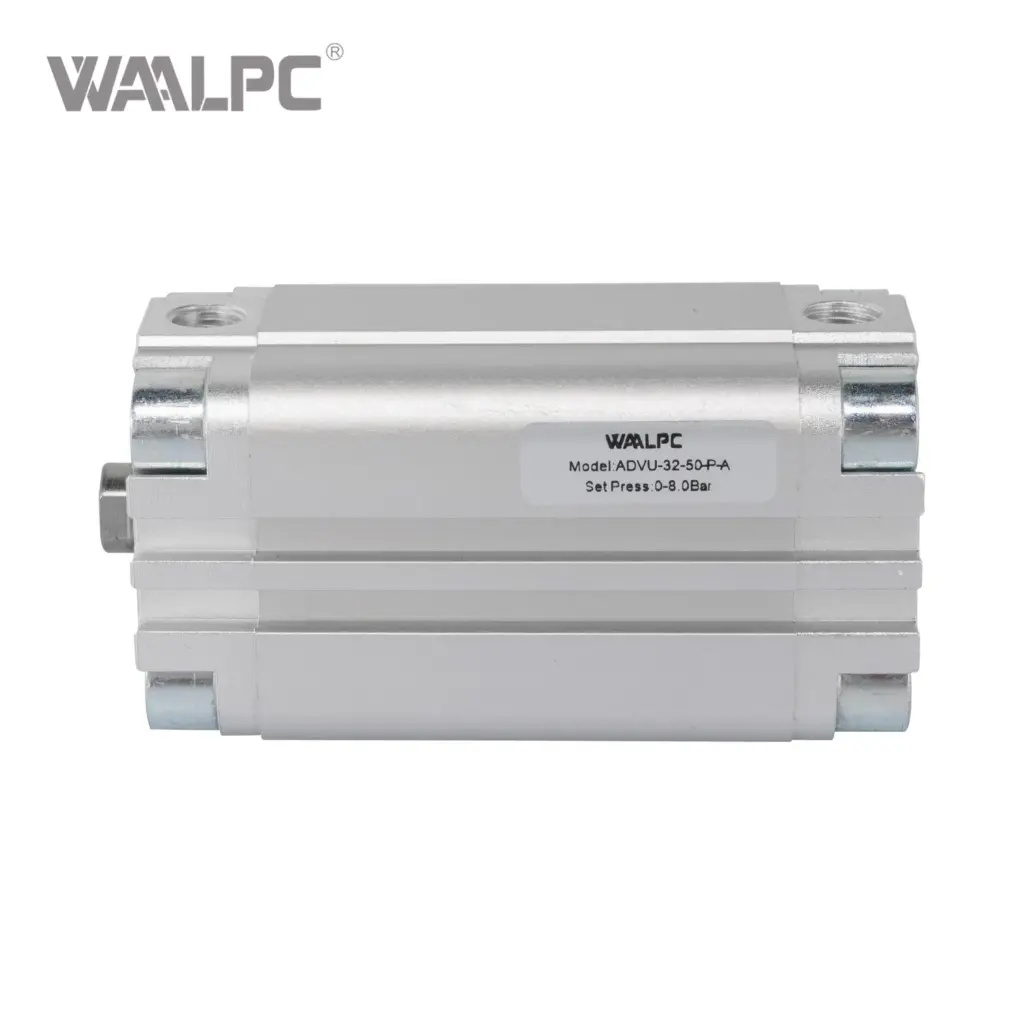

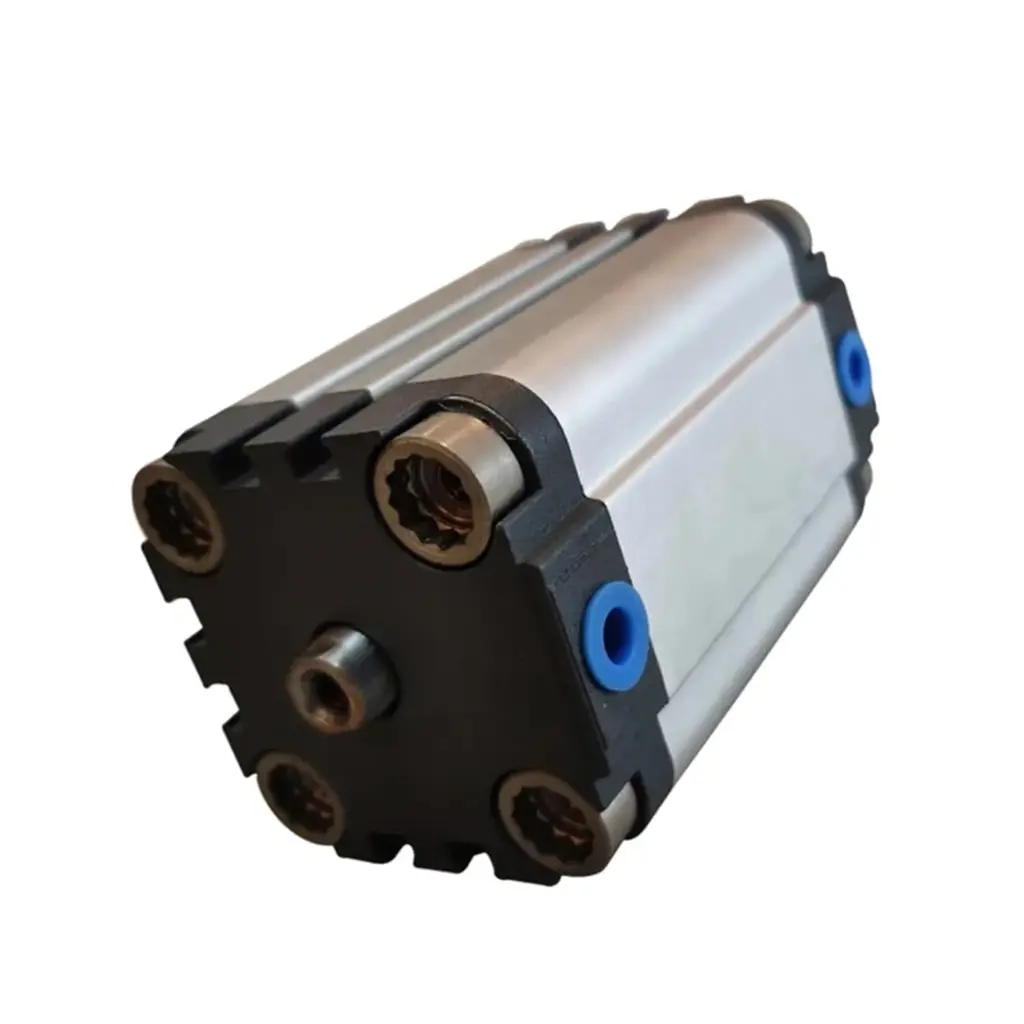

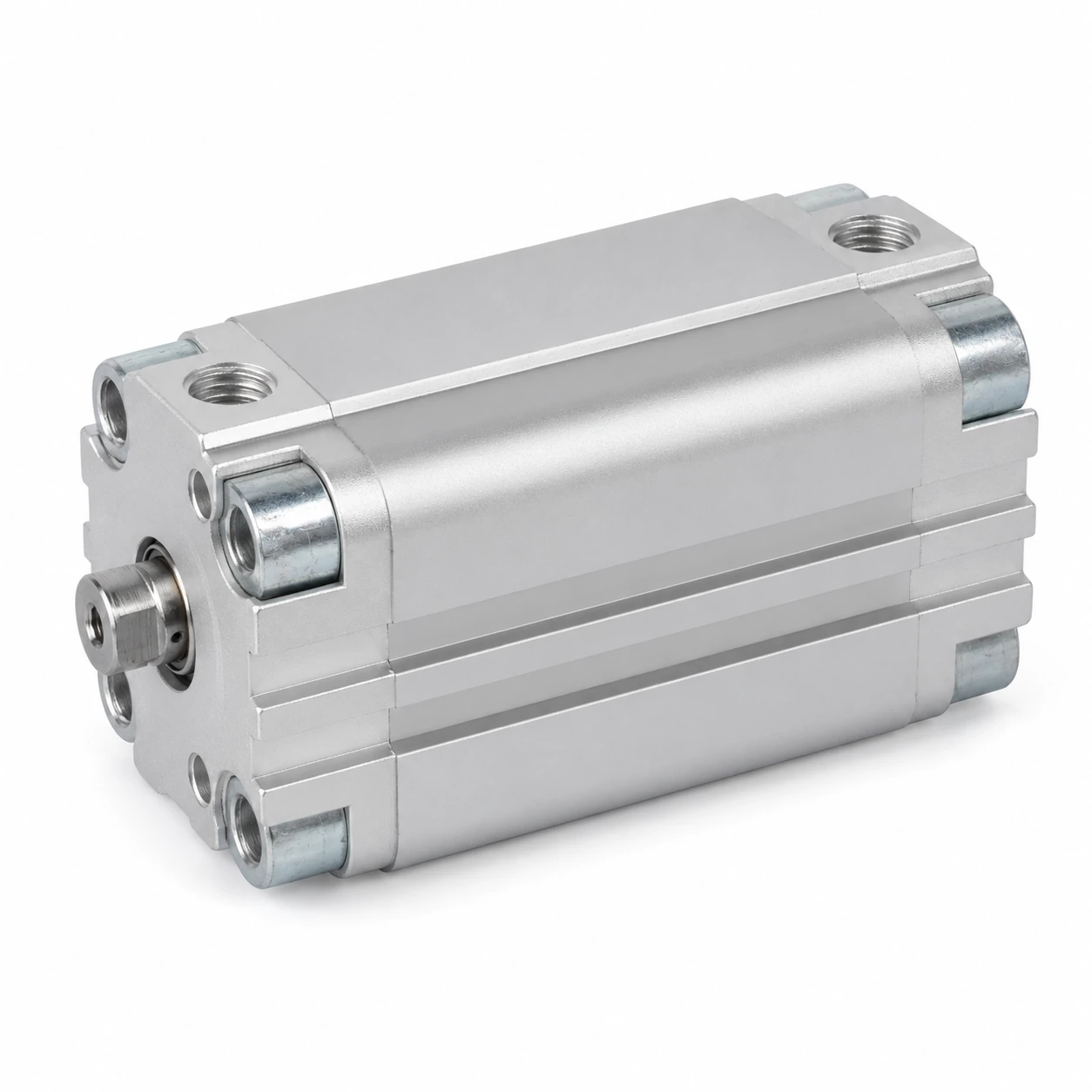

ADVU — серия компактных пневмоцилиндров двустороннего действия
по стандарту ISO 21287 (компактная серия DIN ISO). Это исторически одна из самых
популярных серий Festo для применений, где требуется короткий, лёгкий и недорогой пневматический
привод для коротких ходов. Серия ADVU WAALPC является прямой совместимой заменой Festo ADVU
по всем посадочным и габаритным размерам, монтажным отверстиям и расположению портов подвода.

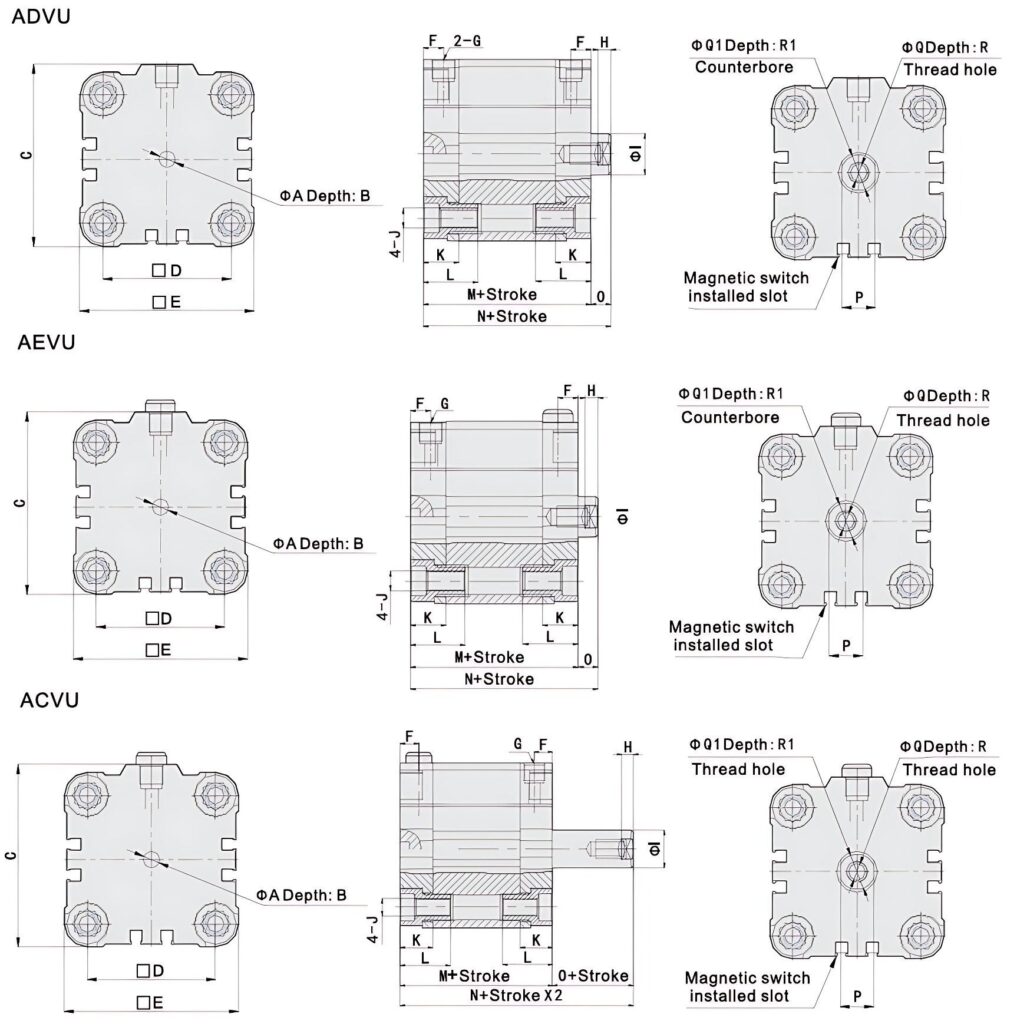

Конструкция

Корпус выполнен из профилированного анодированного алюминия с поперечным сечением,
оптимизированным под минимальную установочную длину — на 30-40% короче стандартных цилиндров ISO 15552
при том же ходе. Шток — хромированная нержавеющая сталь с накатанным наружным
резьбовым соединением. Поршень полимерный, со встроенным кольцевым магнитом
для работы с бесконтактными датчиками положения. Демпфирование выполнено упругими шайбами
PPS в базовом исполнении и регулируемой пневматической амортизацией PPV
в опционном исполнении. Уплотнения штока и поршня — NBR по умолчанию,
с возможностью замены на FKM (Viton) для повышенных температур.

Технические данные

• Тип: двустороннего действия, компактный, с магнитным поршнем;
• Стандарт корпуса: ISO 21287 / DIN ISO 21287;
• Диаметры поршня: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 мм;
• Длина хода: 5-125 мм (стандартный ряд 5/10/15/20/25/30/40/50/60/80/100 мм);
• Рабочее давление: 1-10 бар, рекомендуемое 6 бар;
• Минимальное рабочее давление: 1 бар (для PPS), 1,5 бар (для PPV);
• Температурный диапазон: -10…+80 °C (стандарт NBR), -10…+150 °C (опция FKM);
• Подвод воздуха: M5 (Ø12-25), G1/8 (Ø32-80), G1/4 (Ø100-125);
• Демпфирование: упругие шайбы PPS — стандарт; пневматическое регулируемое PPV — опция;
• Рабочая среда: сжатый воздух фильтрации 40 мкм, точка росы не выше +3 °C.

Применение

• Зажимные приспособления на станках и сборочных столах — где важна
  компактность и стандартизация ISO 21287;
• Сборочные автоматы — выталкиватели, толкатели, прижимы заготовок,
  отсекатели транспортируемых деталей;
• Упаковочные машины — захваты, формовочные узлы, операции запечатывания
  и резки на коротких ходах;
• Текстильная и обувная промышленность — короткоходовые приводы в раскройных
  и отделочных автоматах;
• Машиностроение и металлообработка — замена устаревших цилиндров на
  современный компактный стандарт ISO 21287.

Поставка

Серия ADVU WAALPC поставляется как прямая совместимая замена Festo ADVU 1:1 — посадочные
и монтажные размеры идентичны, переделка крепежа, трубок и датчиков положения не требуется.
Цена ниже Festo в 2-3 раза при сопоставимом ресурсе и качестве уплотнений NBR/FKM.
Документы для 44-ФЗ / 223-ФЗ: декларация ЕАЭС, паспорт изделия, руководство по эксплуатации
на русском языке, УПД с НДС 20%. Срок отгрузки: от 2 недель.

Расшифровка артикула

Формат: ADVU-{типоразмер}-{ход}-{damping}

• ADVU — серия
• Типоразмер: 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125
• Ход: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 60 / 80 / 100 / 125
