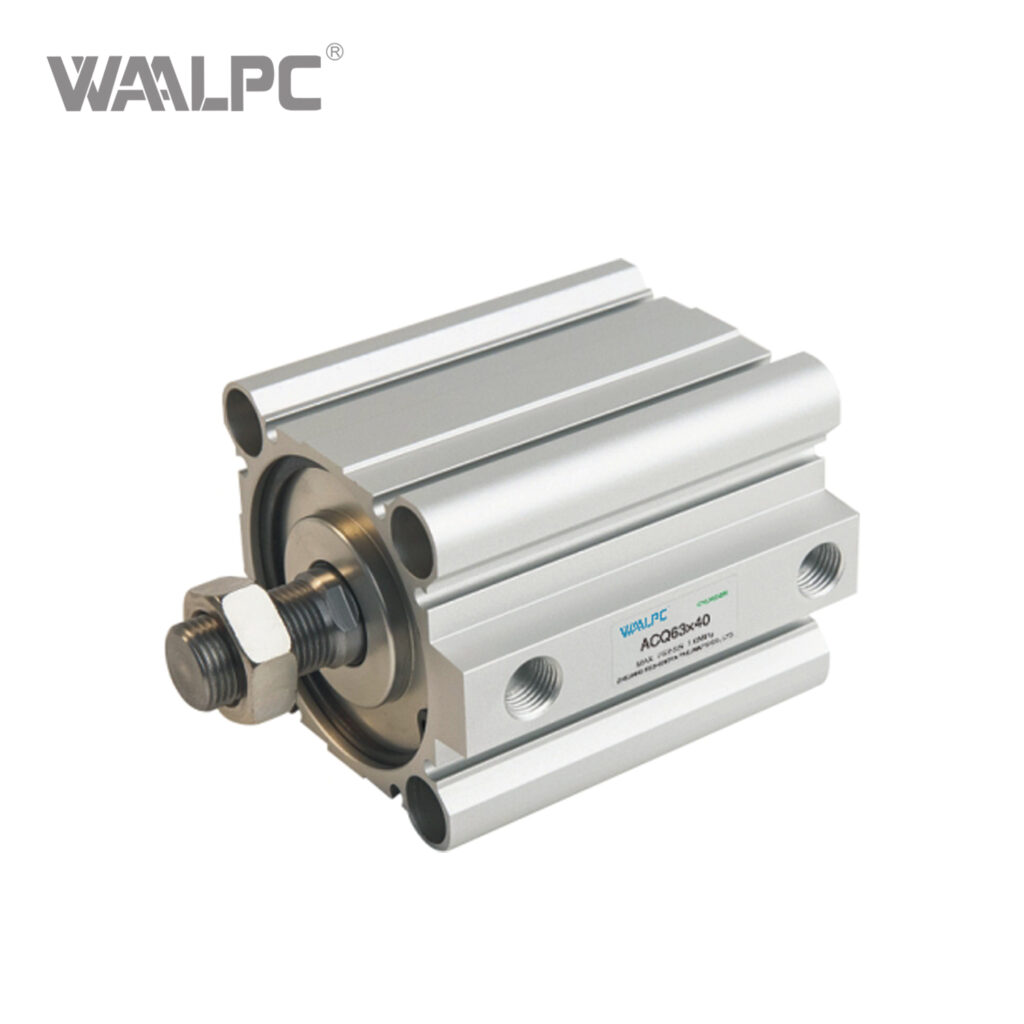

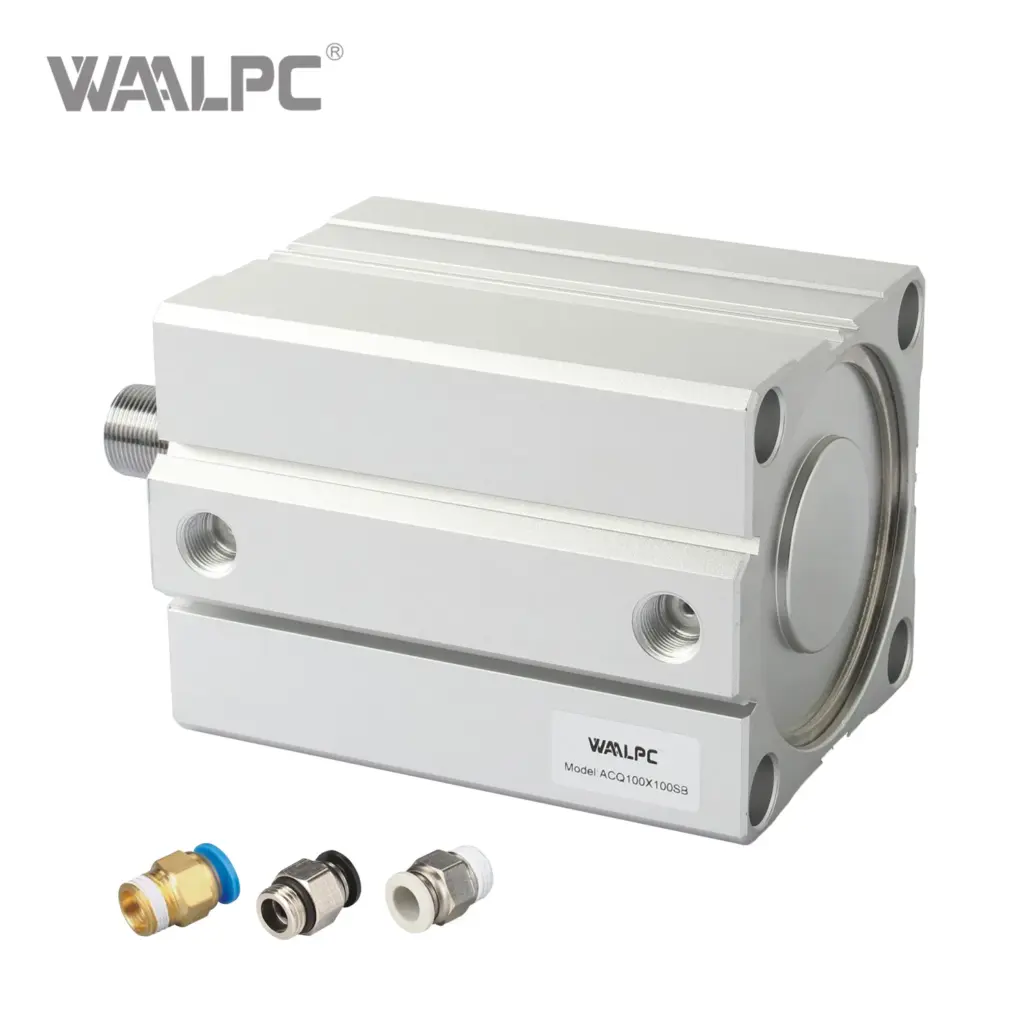

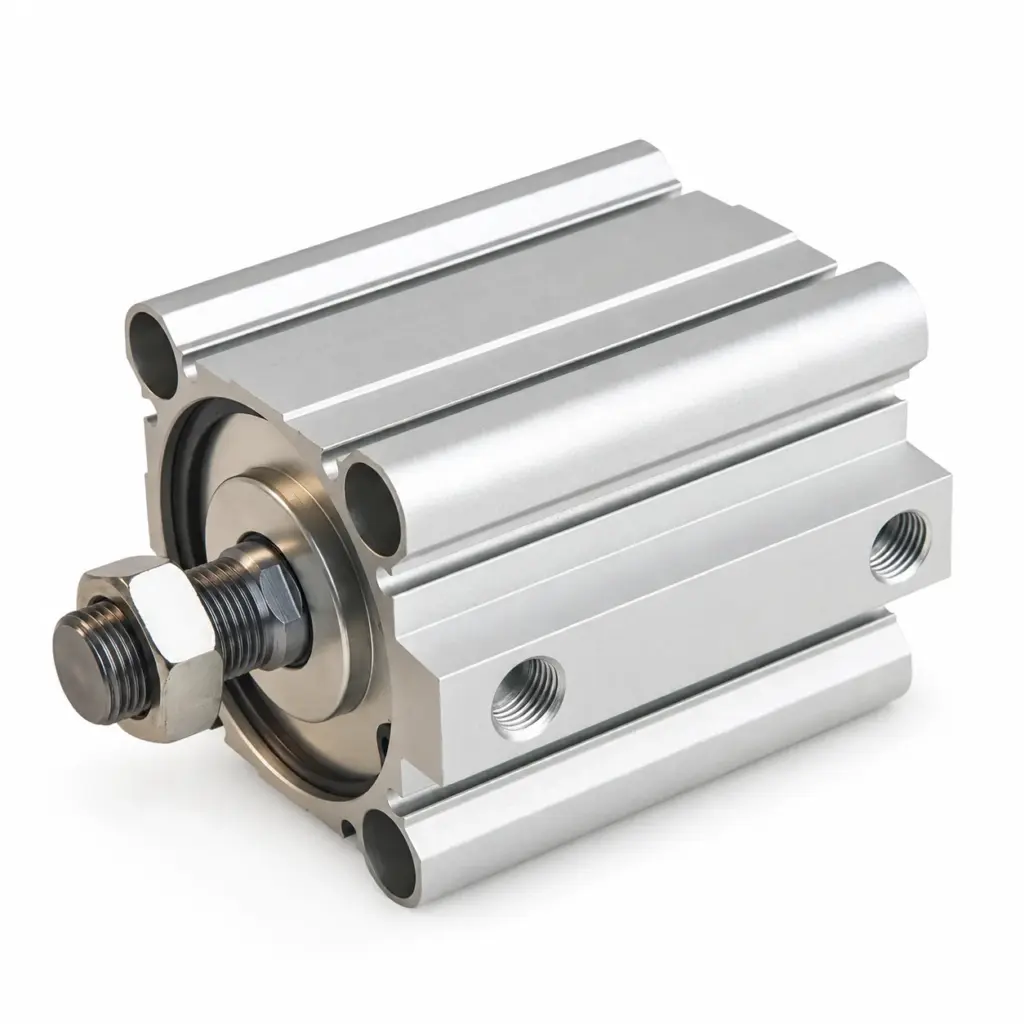

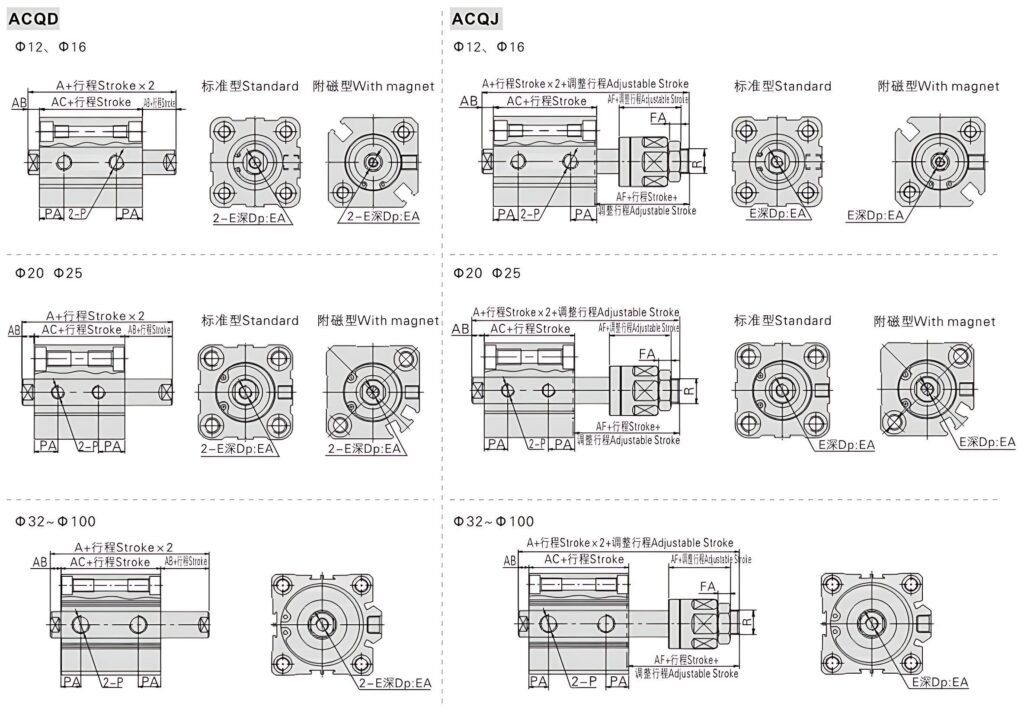

Пневмоцилиндр компактный ACQ — ISO 21287

Серия WAALPC ACQ — компактные пневматические цилиндры по стандарту ISO 21287 в формате Airtac ACQ. Цельный корпус из алюминиевого сплава, минимальная установочная длина, двустороннего действия с магнитным поршнем. Применяются в зажимных приспособлениях, малых сборочных линиях, упаковочных и фасовочных машинах, где критичны габариты по длине.

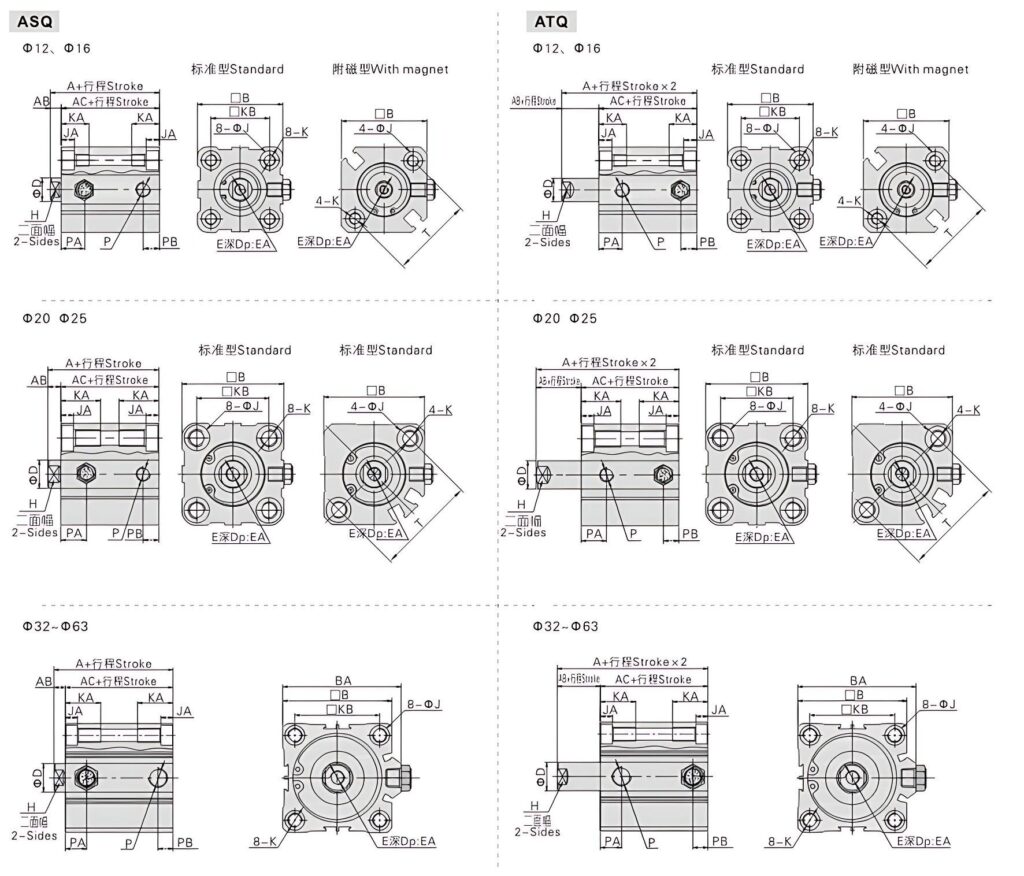

Конструкция и принцип работы

Цилиндр построен по компактной схеме: гильза из алюминиевого сплава с твердоанодированной внутренней поверхностью, торцевые крышки крепятся к гильзе пружинным C-кольцом — это исключает шпильки и сокращает длину на 35–45% по сравнению со шпильчатыми ISO 15552. Шток — сталь S45C с хромированием. Поршень оснащён двунаправленным уплотнением с масляным резервуаром и магнитным кольцом для бесконтактных датчиков положения. На торцах установлены резиновые буферы, гасящие удар в конечных положениях.

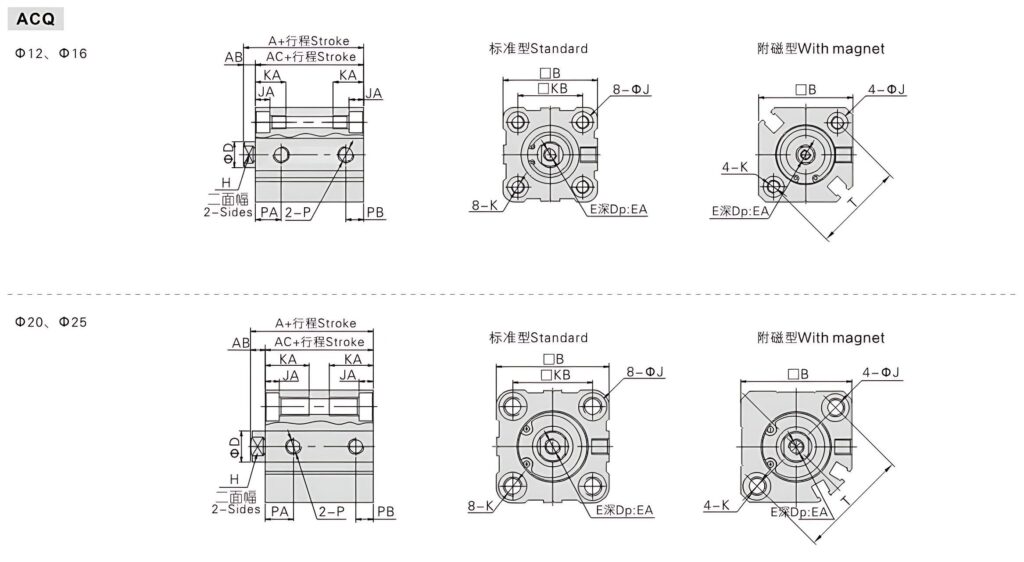

Технические данные

• Стандарт: ISO 21287, формат Airtac ACQ / SMC CQ2B
• Диаметр поршня: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм
• Длина хода: 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100 мм (стандартные)
• Тип действия: двустороннего действия (одностороннего — по запросу)
• Рабочее давление: 0,15–1,0 МПа (двустороннее), 0,2–1,0 МПа (одностороннее)
• Испытательное давление: 1,5 МПа
• Скорость движения штока: 30–500 мм/с
• Температура окружающей среды: −20…+70 °C
• Рабочая среда: очищенный сжатый воздух (фильтрация 40 мкм)
• Амортизация: резиновые буферы на обоих торцах
• Магнитный поршень: стандарт (для датчиков положения)
• Материал гильзы: алюминиевый сплав с твердым анодированием
• Материал штока: сталь S45C с хромированием
• Допуск по ходу: +1,0 мм (ход ≤100 мм), +1,5 мм (ход >100 мм)
• Варианты монтажа: базовый, фланцевый, на лапах, с задней цапфой (опционально)

Применение

Серия ACQ востребована там, где требуется короткое усилие в стеснённых габаритах: захваты на роботах-манипуляторах, прижимы в сборочных приспособлениях, толкатели в фасовке и блистерных линиях, подъём заготовок в станочной автоматизации, переключение направляющих в сортировке. В составе пневмосистемы цилиндр сочетают с распределителем 5/2 или 5/3, регулятором давления, дросселями с обратным клапаном на каждом порту и датчиками положения, устанавливаемыми в продольный паз корпуса.

Поставка и комплектация

Цилиндр поставляется в сборе: корпус, шток, поршень с магнитным кольцом, амортизаторы, базовый комплект уплотнений. Датчики положения, монтажные кронштейны, фланцы и цапфы заказываются отдельно из каталога принадлежностей. Срок поставки — 2–4 недели с момента подтверждения спецификации. На каждую партию предоставляется паспорт качества с указанием диаметра, хода и заводского номера. Перед отгрузкой каждый цилиндр проходит испытание на герметичность и плавность хода на стенде производителя.

Какие исполнения входят в серию ACQ?

В серии 640 исполнений. Обозначения ряда: ACQ-100-10-P, ACQ-100-10-P-A, ACQ-100-10-PPV, ACQ-100-10-PPV-A, ACQ-100-100-P, ACQ-100-100-P-A, ACQ-100-100-PPV, ACQ-100-100-PPV-A и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение ACQ?

Выбор цилиндра держится на диаметре поршня и ходе штока. Толкающее усилие даёт площадь поршня по формуле F = p × πD² / 4: при давлении 0,6 МПа диаметр 32 мм отдаёт около 483 Н, 50 мм — 1 178 Н, 63 мм — 1 870 Н. Запас берут вдвое: под нагрузку 200 Н ставят Ø32, а не Ø25. При выборе хода учитывают, что на обратном движении усилие меньше — на площадь штока.

Какие импортные обозначения соответствуют ACQ?

ACQ — Соответствие проверено по каталогам этих производителей: совпадают присоединительные и посадочные размеры, класс изделия тот же, поэтому переделка обвязки и крепления не требуется. Обозначения, не прошедшие проверку по каталогу, в перечень не попадают.

Когда поставка и что входит в комплект?

Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, датчики и сопутствующие элементы заказываются отдельно, их подбирают под конкретное исполнение. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC ACQ, Bosch CCI-20-55, Camozzi 31M, MetalWork 28, Mindman MCJI-11-20-5M, Norgren RA/19220/M/55, Pneumax 1561.100.10.opt.1 (совпадают присоединительные и установочные размеры, серия ACQ).

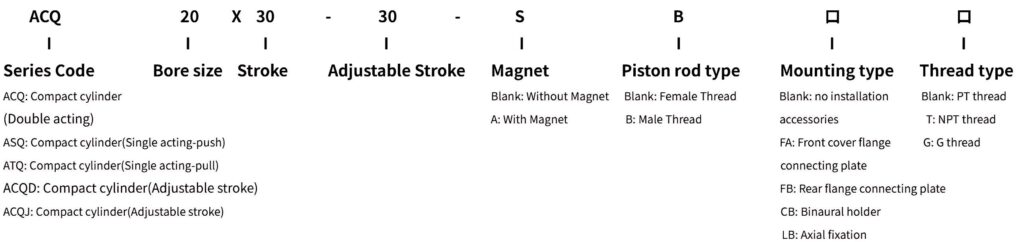

Как расшифровать артикул ACQ?

Формат: ACQ-{типоразмер}-{ход}

• ACQ — серия
• Типоразмер: 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100
• Ход: 5 / 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 55 / 60

Пример: ACQ-20-5
