CXW

Пневмоцилиндр с двойным штоком CXW — защита от вращения

Пневмоцилиндр CXW с двумя параллельными штоками — высокая жёсткость, защита от вращения, выдерживает боковые нагрузки. Двустороннего действия, опционально с шариковым (L) или скольжения (M) подшипником. Ø10-32 мм, хо. Поставка 2–4 недели.

Артикулы серии: CXW-6-10, CXW-6-20, CXW-6-30 (всего 78 модификаций)

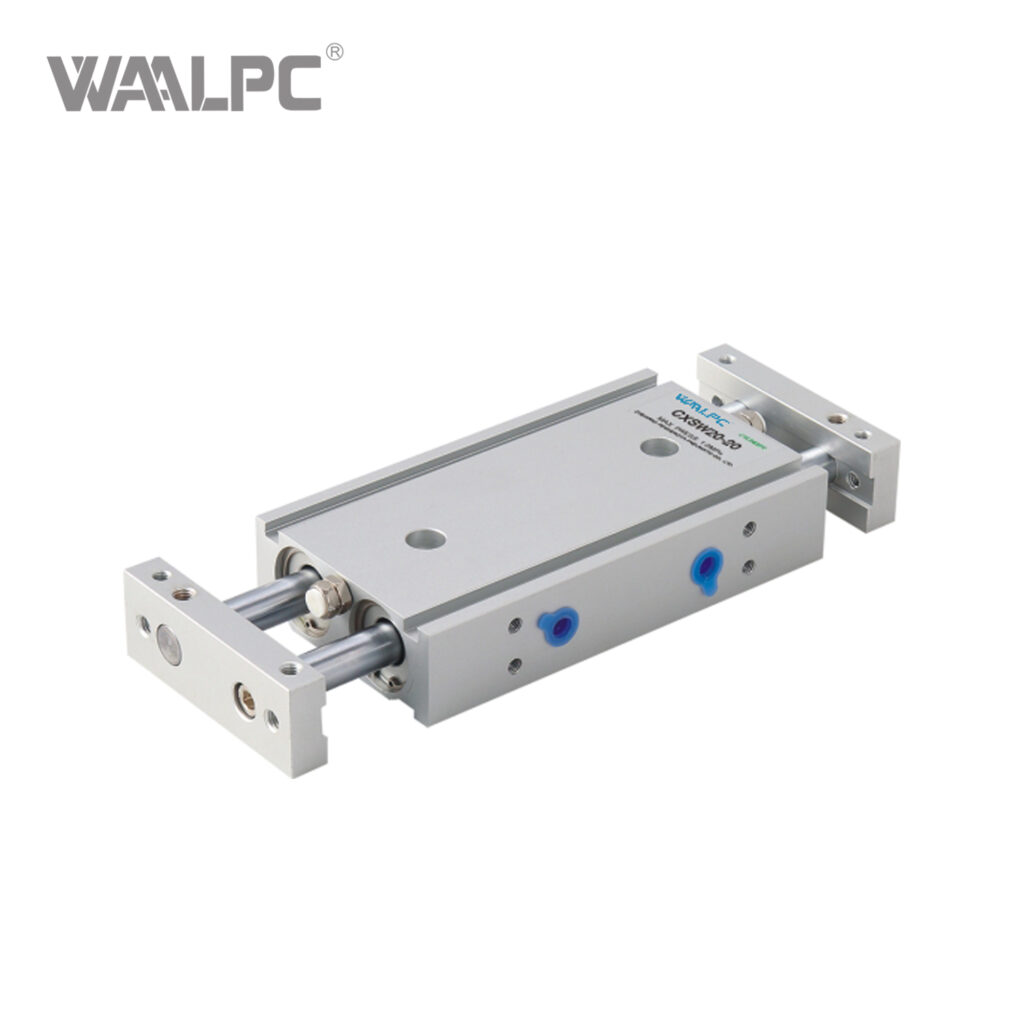

Пневмоцилиндр с двойным штоком CXW — защита от вращения WAALPC CXW
CXW фото 1
CXW фото 2
✓ Статус Официальный представитель WAALPC в РФ · сертификат
поставка 2–4 недели
Ключевые характеристики
Тип
Пневмоцилиндр с двойным штоком CXW
Материал
Алюминиевый сплав
Рабочая среда
Сжатый воздух (фильтрованный)
Рабочее давление
0,1–1,0 МПа
Рабочая температура
−20…+80 °C
Аналог
SMC CXW
от 2 879 ₽
Артикул: CXW-6-10
✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Серия CXW — пневмоцилиндр с двумя параллельными штоками. Высокая жёсткость, защита от вращения, способность выдерживать значительные боковые нагрузки. Применяется в pick & place, прецизионных манипуляторах, прижимных узлах.

Особенности

  • 2 параллельных штока — нет вращения
  • Опционально шариковый (L) или скольжения (M) подшипник
  • Высокая боковая жёсткость
  • Малые диаметры Ø10-32 для точных операций

Артикулы

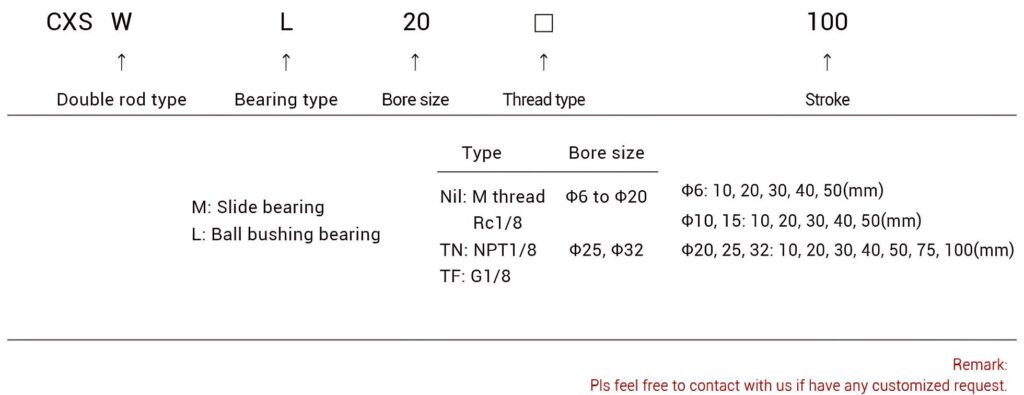

Формат: CXW{подшипник}-{Ø}-{ход}. Пример: CXWL-20-50.

Какие типоразмеры и усилия у серии CXW?

Ряд включает диаметры 10, 20, 25, 32, 40, 50, 100, 125, 200, 250, 300 мм и ходы от 10 до 300 мм — всего 68 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø10 мм — 47 Н; Ø32 мм — 483 Н; Ø125 мм — 7363 Н; Ø300 мм — 42412 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с ГТД и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — SMC CXWM6-10 (совпадают присоединительные и установочные размеры, серия CXW).

Как расшифровать артикул CXW?

Формат: CXW-{типоразмер}-{ход}

  • CXW — серия
  • Типоразмер: 6 / 10 / 15 / 20 / 25 / 32
  • Ход: 10 / 20 / 30 / 40 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 250

Пример: CXW-6-10

Категории: Пневмоцилиндры CXW (с двойным штоком, защита от вращения)

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать
Наш артикулРазмерЦенаНаличиеСовместим с импортными
CXW-10-10Ø10 мм, ход 10 мм2 879 ₽поставка 2–4 неделиSMC CXWM10-10 · SMC CDXWM10-10
CXW-10-100Ø10 мм, ход 100 мм4 238 ₽поставка 2–4 неделиSMC CXWM10-100 · SMC CDXWM10-100
CXW-10-125Ø10 мм, ход 125 мм4 561 ₽поставка 2–4 неделиSMC CXWM10-125
CXW-10-150Ø10 мм, ход 150 мм5 027 ₽поставка 2–4 неделиSMC CXWM10-150
CXW-10-175Ø10 мм, ход 175 мм5 584 ₽поставка 2–4 неделиSMC CXWM10-175
CXW-10-20Ø10 мм, ход 20 мм3 070 ₽поставка 2–4 неделиSMC CXWM10-20
CXW-10-200Ø10 мм, ход 200 мм6 271 ₽поставка 2–4 неделиSMC CXWM10-200
CXW-10-30Ø10 мм, ход 30 мм3 259 ₽поставка 2–4 неделиSMC CXWM10-30
CXW-10-40Ø10 мм, ход 40 мм3 450 ₽поставка 2–4 неделиSMC CXWM10-40
CXW-10-50Ø10 мм, ход 50 мм3 625 ₽поставка 2–4 неделиSMC CXWM10-50
CXW-10-75Ø10 мм, ход 75 мм3 902 ₽поставка 2–4 неделиSMC CXWM10-75
CXW-15-10Ø15 мм, ход 10 мм3 347 ₽поставка 2–4 неделиSMC CXWM15-10
CXW-15-100Ø15 мм, ход 100 мм4 838 ₽поставка 2–4 неделиSMC CXWM15-100
CXW-15-125Ø15 мм, ход 125 мм5 204 ₽поставка 2–4 неделиSMC CXWM15-125
CXW-15-150Ø15 мм, ход 150 мм5 670 ₽поставка 2–4 неделиSMC CXWM15-150
CXW-15-175Ø15 мм, ход 175 мм6 739 ₽поставка 2–4 неделиSMC CXWM15-175
CXW-15-20Ø15 мм, ход 20 мм3 536 ₽поставка 2–4 неделиSMC CXWM15-20
CXW-15-200Ø15 мм, ход 200 мм7 892 ₽поставка 2–4 неделиSMC CXWM15-200
CXW-15-250Ø15 мм, ход 250 мм9 297 ₽поставка 2–4 неделиSMC CXWM15-250
CXW-15-30Ø15 мм, ход 30 мм3 728 ₽поставка 2–4 неделиSMC CXWM15-30
CXW-15-300Ø15 мм, ход 300 мм11 151 ₽поставка 2–4 неделиSMC CXWM15-300
CXW-15-40Ø15 мм, ход 40 мм3 902 ₽поставка 2–4 неделиSMC CXWM15-40
CXW-15-50Ø15 мм, ход 50 мм4 093 ₽поставка 2–4 неделиSMC CXWM15-50
CXW-15-75Ø15 мм, ход 75 мм4 458 ₽поставка 2–4 неделиSMC CXWM15-75
CXW-20-10Ø20 мм, ход 10 мм3 728 ₽поставка 2–4 неделиSMC CXWM20-10
CXW-20-100Ø20 мм, ход 100 мм6 416 ₽поставка 2–4 неделиSMC CXWM20-100
CXW-20-125Ø20 мм, ход 125 мм6 972 ₽поставка 2–4 неделиSMC CXWM20-125
CXW-20-150Ø20 мм, ход 150 мм7 673 ₽поставка 2–4 неделиSMC CXWM20-150
CXW-20-175Ø20 мм, ход 175 мм8 593 ₽поставка 2–4 неделиSMC CXWM20-175
CXW-20-20Ø20 мм, ход 20 мм4 093 ₽поставка 2–4 неделиSMC CXWM20-20
CXW-20-200Ø20 мм, ход 200 мм9 763 ₽поставка 2–4 неделиSMC CXWM20-200
CXW-20-250Ø20 мм, ход 250 мм11 619 ₽поставка 2–4 неделиSMC CXWM20-250
CXW-20-30Ø20 мм, ход 30 мм4 414 ₽поставка 2–4 неделиSMC CXWM20-30
CXW-20-300Ø20 мм, ход 300 мм14 398 ₽поставка 2–4 неделиSMC CXWM20-300
CXW-20-40Ø20 мм, ход 40 мм4 736 ₽поставка 2–4 неделиSMC CXWM20-40
CXW-20-50Ø20 мм, ход 50 мм5 027 ₽поставка 2–4 неделиSMC CXWM20-50
CXW-20-75Ø20 мм, ход 75 мм5 714 ₽поставка 2–4 неделиSMC CXWM20-75
CXW-25-10Ø25 мм, ход 10 мм4 927 ₽поставка 2–4 неделиSMC CXWM25-10
CXW-25-100Ø25 мм, ход 100 мм7 440 ₽поставка 2–4 неделиSMC CXWM25-100
CXW-25-125Ø25 мм, ход 125 мм7 892 ₽поставка 2–4 неделиSMC CXWM25-125
CXW-25-150Ø25 мм, ход 150 мм8 593 ₽поставка 2–4 неделиSMC CXWM25-150
CXW-25-175Ø25 мм, ход 175 мм9 530 ₽поставка 2–4 неделиSMC CXWM25-175
CXW-25-20Ø25 мм, ход 20 мм5 305 ₽поставка 2–4 неделиSMC CXWM25-20
CXW-25-200Ø25 мм, ход 200 мм10 450 ₽поставка 2–4 неделиSMC CXWM25-200
CXW-25-250Ø25 мм, ход 250 мм12 541 ₽поставка 2–4 неделиSMC CXWM25-250
CXW-25-30Ø25 мм, ход 30 мм5 670 ₽поставка 2–4 неделиSMC CXWM25-30
CXW-25-300Ø25 мм, ход 300 мм14 864 ₽поставка 2–4 неделиSMC CXWM25-300
CXW-25-40Ø25 мм, ход 40 мм6 035 ₽поставка 2–4 неделиSMC CXWM25-40
CXW-25-50Ø25 мм, ход 50 мм6 416 ₽поставка 2–4 неделиSMC CXWM25-50
CXW-25-75Ø25 мм, ход 75 мм6 972 ₽поставка 2–4 неделиSMC CXWM25-75
CXW-32-10Ø32 мм, ход 10 мм7 892 ₽поставка 2–4 неделиSMC CXWM32-10
CXW-32-100Ø32 мм, ход 100 мм11 151 ₽поставка 2–4 неделиSMC CXWM32-100
CXW-32-125Ø32 мм, ход 125 мм11 840 ₽поставка 2–4 неделиSMC CXWM32-125
CXW-32-150Ø32 мм, ход 150 мм12 774 ₽поставка 2–4 неделиSMC CXWM32-150
CXW-32-175Ø32 мм, ход 175 мм13 929 ₽поставка 2–4 неделиSMC CXWM32-175
CXW-32-20Ø32 мм, ход 20 мм8 360 ₽поставка 2–4 неделиSMC CXWM32-20
CXW-32-200Ø32 мм, ход 200 мм14 864 ₽поставка 2–4 неделиSMC CXWM32-200
CXW-32-250Ø32 мм, ход 250 мм16 254 ₽поставка 2–4 неделиSMC CXWM32-250
CXW-32-30Ø32 мм, ход 30 мм8 828 ₽поставка 2–4 неделиSMC CXWM32-30
CXW-32-300Ø32 мм, ход 300 мм18 577 ₽поставка 2–4 неделиSMC CXWM32-300
CXW-32-40Ø32 мм, ход 40 мм9 297 ₽поставка 2–4 неделиSMC CXWM32-40
CXW-32-50Ø32 мм, ход 50 мм9 763 ₽поставка 2–4 неделиSMC CXWM32-50
CXW-32-75Ø32 мм, ход 75 мм10 450 ₽поставка 2–4 неделиSMC CXWM32-75
CXW-6-10Ø6 мм, ход 10 мм8 127 ₽поставка 2–4 неделиSMC CXWM6-10
CXW-6-20Ø6 мм, ход 20 мм8 593 ₽поставка 2–4 неделиSMC CXWM6-20
CXW-6-30Ø6 мм, ход 30 мм9 062 ₽поставка 2–4 неделиSMC CXWM6-30
CXW-6-40Ø6 мм, ход 40 мм9 530 ₽поставка 2–4 неделиSMC CXWM6-40
CXW-6-50Ø6 мм, ход 50 мм10 216 ₽поставка 2–4 неделиSMC CXWM6-50

Совместимо с SMC CXWM10-10

Совместимый аналог — наш CXW-10-10, Ø10 мм, ход 10 мм. Цена 2 879 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC CDXWM10-10

Совместимо с SMC CXWM10-100

Совместимый аналог — наш CXW-10-100, Ø10 мм, ход 100 мм. Цена 4 238 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC CDXWM10-100

Совместимо с SMC CXWM10-125

Совместимый аналог — наш CXW-10-125, Ø10 мм, ход 125 мм. Цена 4 561 ₽, поставка 2–4 недели.

Совместимо с SMC CXWM10-150

Совместимый аналог — наш CXW-10-150, Ø10 мм, ход 150 мм. Цена 5 027 ₽, поставка 2–4 недели.

Совместимо с SMC CXWM10-175

Совместимый аналог — наш CXW-10-175, Ø10 мм, ход 175 мм. Цена 5 584 ₽, поставка 2–4 недели.

Совместимо с SMC CXWM10-20

Совместимый аналог — наш CXW-10-20, Ø10 мм, ход 20 мм. Цена 3 070 ₽, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Цены по типоразмерам — CXWпоставка 2–4 недели
Цена базового исполнения, ₽. В серии 68 исполнений: с демпфированием и без, с магнитным поршнем под датчик. Цены обновляются автоматически.
Ø, мм102030405075100125150175200250300
ход →ход штока, мм
68 1278 5939 0629 53010 216————————
102 8793 0703 2593 4503 6253 9024 2384 5615 0275 5846 271——
153 3473 5363 7283 9024 0934 4584 8385 2045 6706 7397 8929 29711 151
203 7284 0934 4144 7365 0275 7146 4166 9727 6738 5939 76311 61914 398
254 9275 3055 6706 0356 4166 9727 4407 8928 5939 53010 45012 54114 864
327 8928 3608 8289 2979 76310 45011 15111 84012 77413 92914 86416 25418 577
Выбрать типоразмер и заказатьПрислать артикул на подбор

Какие импортные аналоги есть у серии CXW?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø6 × 10 мм — от 8 901 ₽Ø6 × 20 мм — от 9 412 ₽Ø6 × 30 мм — от 9 924 ₽Ø6 × 40 мм — от 10 437 ₽Ø6 × 50 мм — от 11 190 ₽Ø10 × 10 мм — от 3 153 ₽Ø10 × 20 мм — от 3 363 ₽Ø10 × 30 мм — от 3 570 ₽Ø10 × 40 мм — от 3 779 ₽Ø10 × 50 мм — от 3 970 ₽Ø10 × 75 мм — от 4 273 ₽Ø10 × 100 мм — от 4 641 ₽Ø10 × 125 мм — от 4 996 ₽Ø10 × 150 мм — от 5 506 ₽Ø10 × 175 мм — от 6 116 ₽Ø10 × 200 мм — от 6 868 ₽Ø15 × 10 мм — от 3 666 ₽Ø15 × 20 мм — от 3 873 ₽Ø15 × 30 мм — от 4 082 ₽Ø15 × 40 мм — от 4 273 ₽Ø15 × 50 мм — от 4 483 ₽Ø15 × 75 мм — от 4 883 ₽Ø15 × 100 мм — от 5 299 ₽Ø15 × 125 мм — от 5 699 ₽Ø15 × 150 мм — от 6 210 ₽Ø15 × 175 мм — от 7 381 ₽Ø15 × 200 мм — от 8 643 ₽Ø15 × 250 мм — от 10 182 ₽Ø15 × 300 мм — от 12 213 ₽Ø20 × 10 мм — от 4 082 ₽Ø20 × 20 мм — от 4 483 ₽Ø20 × 30 мм — от 4 835 ₽Ø20 × 40 мм — от 5 186 ₽Ø20 × 50 мм — от 5 506 ₽Ø20 × 75 мм — от 6 258 ₽Ø20 × 100 мм — от 7 026 ₽Ø20 × 125 мм — от 7 636 ₽Ø20 × 150 мм — от 8 404 ₽Ø20 × 175 мм — от 9 412 ₽Ø20 × 200 мм — от 10 693 ₽Ø20 × 250 мм — от 12 726 ₽Ø20 × 300 мм — от 15 769 ₽Ø25 × 10 мм — от 5 396 ₽Ø25 × 20 мм — от 5 810 ₽Ø25 × 30 мм — от 6 210 ₽Ø25 × 40 мм — от 6 610 ₽Ø25 × 50 мм — от 7 026 ₽Ø25 × 75 мм — от 7 636 ₽Ø25 × 100 мм — от 8 149 ₽Ø25 × 125 мм — от 8 643 ₽Ø25 × 150 мм — от 9 412 ₽Ø25 × 175 мм — от 10 437 ₽Ø25 × 200 мм — от 11 445 ₽Ø25 × 250 мм — от 13 736 ₽Ø25 × 300 мм — от 16 279 ₽Ø32 × 10 мм — от 8 643 ₽Ø32 × 20 мм — от 9 156 ₽Ø32 × 30 мм — от 9 669 ₽Ø32 × 40 мм — от 10 182 ₽Ø32 × 50 мм — от 10 693 ₽Ø32 × 75 мм — от 11 445 ₽Ø32 × 100 мм — от 12 213 ₽Ø32 × 125 мм — от 12 967 ₽Ø32 × 150 мм — от 13 991 ₽Ø32 × 175 мм — от 15 256 ₽Ø32 × 200 мм — от 16 279 ₽Ø32 × 250 мм — от 17 802 ₽Ø32 × 300 мм — от 20 346 ₽

Что покупают вместе с CXW?

ФитингиПневмотрубкиПодготовка воздуха
Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про CXW?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.
