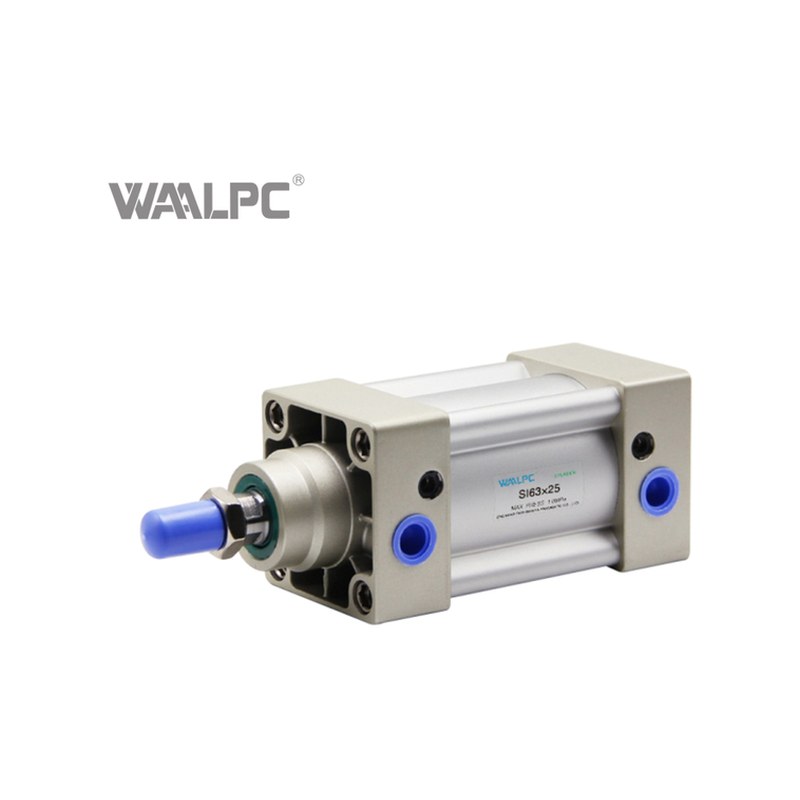

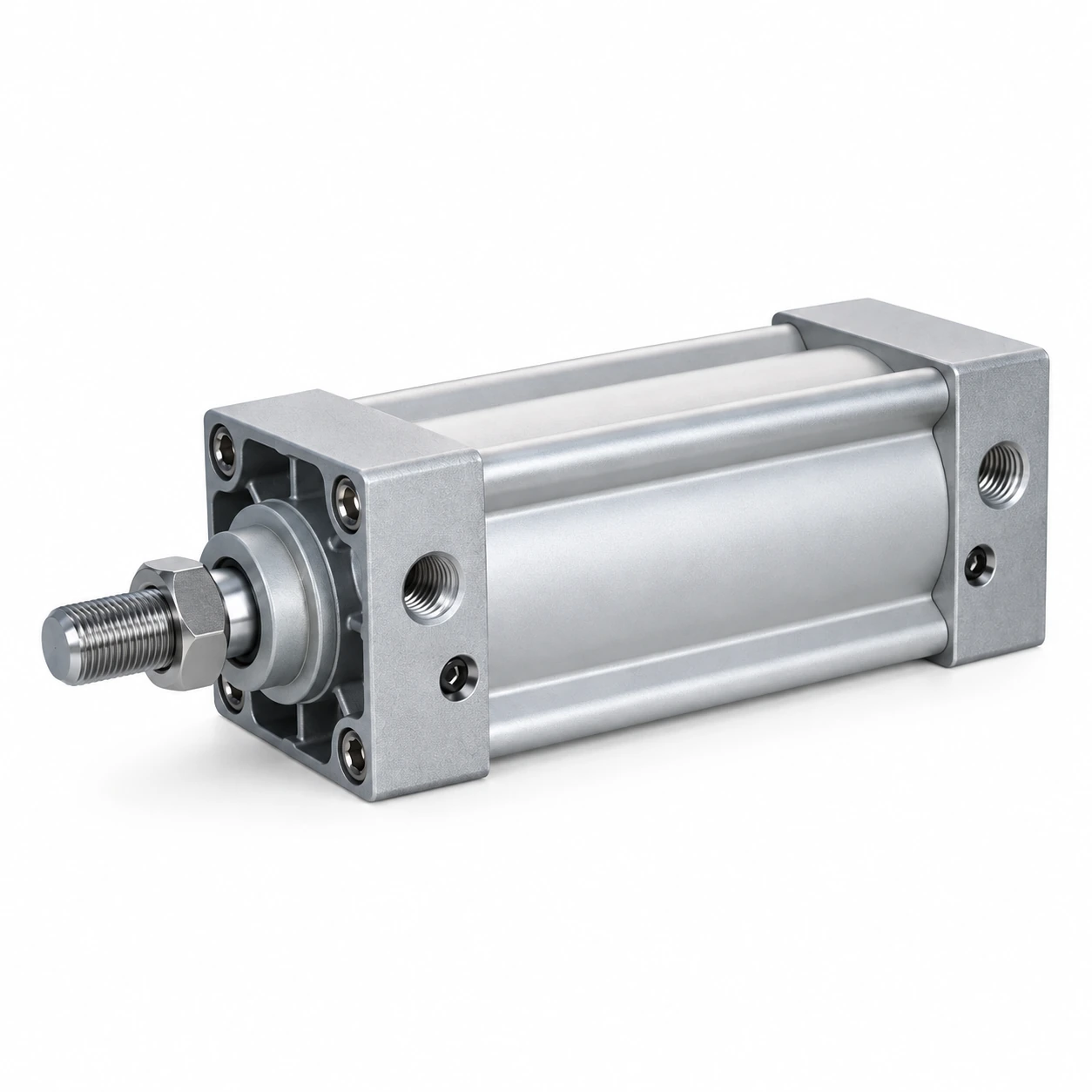

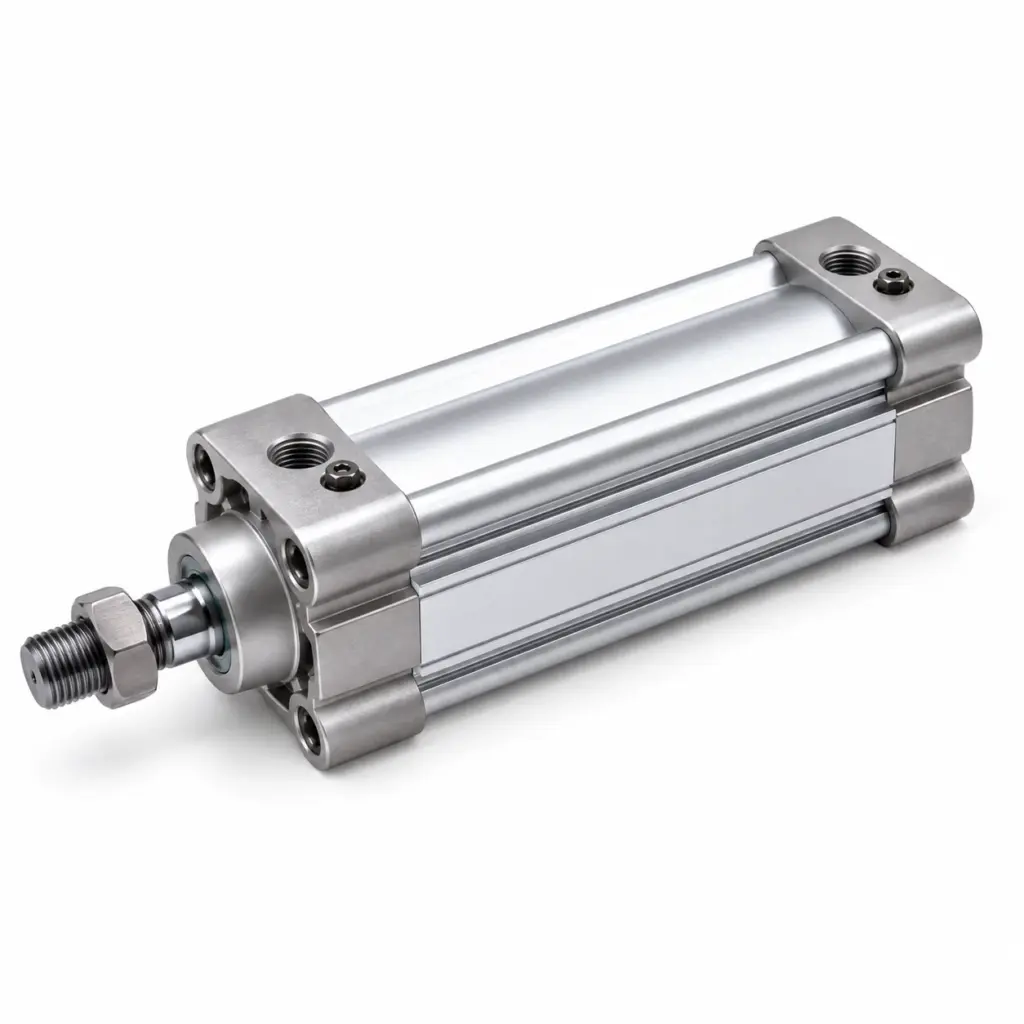

Пневмоцилиндр WAALPC JSI — стандартный двустороннего действия цилиндр по стандарту ISO 15552 (VDMA 24562), J-префиксная линия серии SI. Применяется в линиях автоматизации, где требуется заменить импортный цилиндр без переделки кронштейнов, фланцев и проушин.
Конструкция и принцип работы
Корпус цилиндра JSI выполнен из анодированной алюминиевой трубы с зеркальной обработкой внутренней поверхности — это обеспечивает низкое трение и длительный ресурс манжет. Шток из хромированной углеродистой стали с твёрдостью HRC 55-60. Передняя и задняя крышки — литой алюминиевый сплав с защитным покрытием. Поршень оснащён двумя V-образными уплотнениями NBR и магнитным кольцом для срабатывания внешних герконов и индуктивных датчиков положения. Демпфирование штока — регулируемое пневматическое с обоих концов хода, что снижает ударные нагрузки при работе с большими массами.

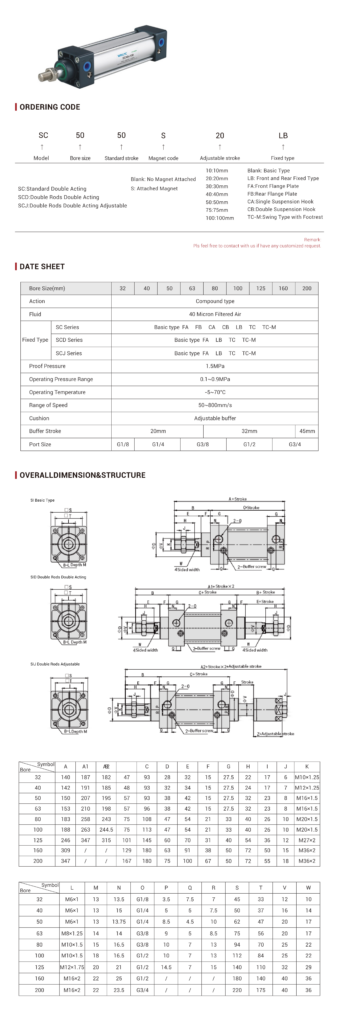

Технические данные
- Диаметры поршня: 32, 40, 50, 63, 80, 100, 125 мм
- Длина хода: 25, 50, 75, 100, 125, 150, 175, 200, 225, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 мм
- Тип действия: двустороннего действия
- Рабочее давление: 0,1-1,0 МПа (1-10 бар), номинальное 0,5 МПа
- Минимальное рабочее давление: 0,05 МПа (0,5 бар)
- Температура рабочей среды: -20…+80 °C
- Рабочая среда: очищенный сжатый воздух (фильтрация 40 мкм, точка росы +3 °C)
- Материал корпуса: анодированный алюминиевый сплав 6063-T5
- Материал штока: углеродистая сталь с хромированным покрытием
- Демпфирование: регулируемое пневматическое с двух сторон
- Магнитный поршень: да (для герконовых и индуктивных датчиков)
- Монтаж: ISO 15552 — задняя проушина, передний/задний фланец, цапфы, лапы (опционально)
Применение
Серия JSI востребована там, где нужен Типичные задачи: подъём и перемещение в упаковочных линиях, прижим и зажим в гибочно-штамповочных операциях, открытие/закрытие шиберных заслонок в сыпучих средах, толкатели в сортировщиках бутылок и банок. Применяется в пищевой, фармацевтической, химической, металлообрабатывающей, деревообрабатывающей и автомобильной промышленности. Благодаря анодированному корпусу выдерживает влажную атмосферу и моющие средства при IP54-исполнении.
Совместимость и взаимозаменяемость
Присоединительные размеры (расстояние между крепёжными отверстиями, диаметр штока, резьба портов G1/8-G1/2) идентичны эталону ISO 15552, поэтому JSI устанавливается на штатные кронштейны, фланцы и проушины от AirTAC, SMC, Festo, Camozzi, Univer, Mindman и других производителей этого стандарта. Магнитный поршень обнаруживается всеми стандартными датчиками с креплением Т-паз или круглый паз.
Поставка и комплектация
В базовой комплектации поставляется цилиндр без датчиков и крепежа — крепёж заказывается отдельно (передний/задний фланец, цапфы, проушины, шарнирные опоры). Доступны 140 типоразмеров — все сочетания диаметров 32-125 мм и ходов 25-1000 мм. Срок отгрузки: 2–4 недели с момента подтверждения заказа. По запросу комплектуется датчиками положения (геркон или индуктивный), шарнирами и удлинённым штоком.
Какие исполнения входят в серию JSI?
В серии 140 исполнений. Обозначения ряда: JSI-100-100, JSI-100-1000, JSI-100-125, JSI-100-150, JSI-100-175, JSI-100-200, JSI-100-225, JSI-100-25 и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение JSI?
Цилиндр подбирают по диаметру поршня и ходу штока, а усилие толкания — по площади поршня: F = p × πD² / 4. При 0,6 МПа это порядка 483 Н на Ø32, 1 178 Н на Ø50, 1 870 Н на Ø63. Практика — двукратный запас усилия: под 200 Н нагрузки ставят Ø32, не Ø25. Ход выбирают, учитывая, что обратный ход слабее прямого на площадь штока.
Когда поставка и что входит в комплект?
Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, датчики и сопутствующие элементы заказываются отдельно, их подбирают под конкретное исполнение. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — AirTAC JSI32X25 (совпадают присоединительные и установочные размеры, серия JSI).

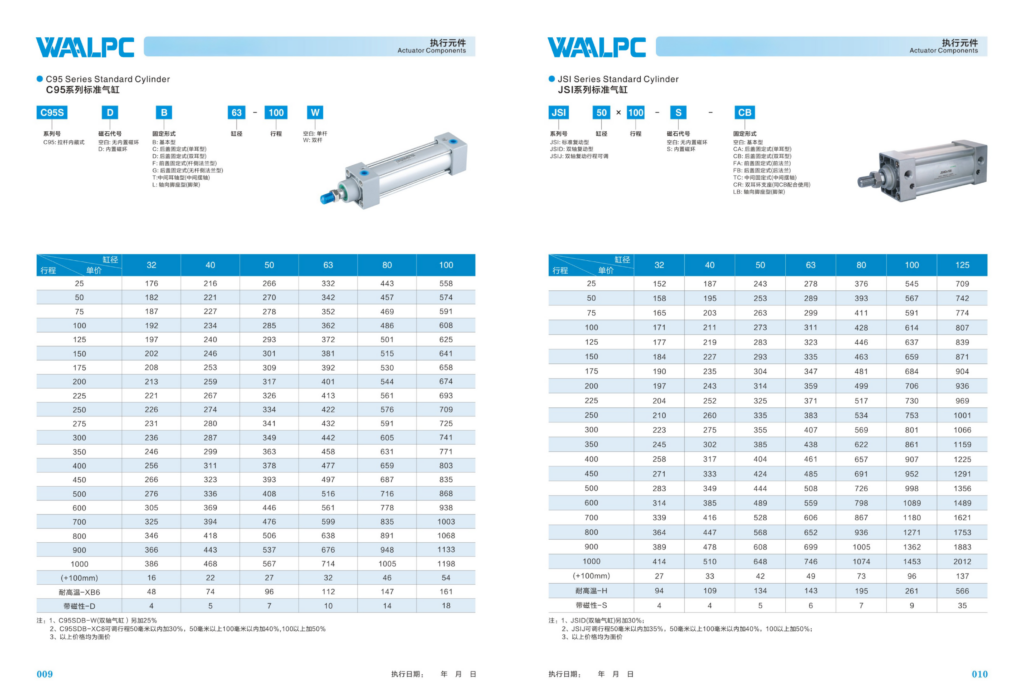

Как расшифровать артикул JSI?
Формат: JSI-{типоразмер}-{ход}
- JSI — серия
- Типоразмер: 32 / 40 / 50 / 63 / 80 / 100 / 125
- Ход: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 225 / 250 / 300 / 350
- Исполнения: DA
Пример: JSI-32-25
