Пневмоцилиндр с направляющими TB

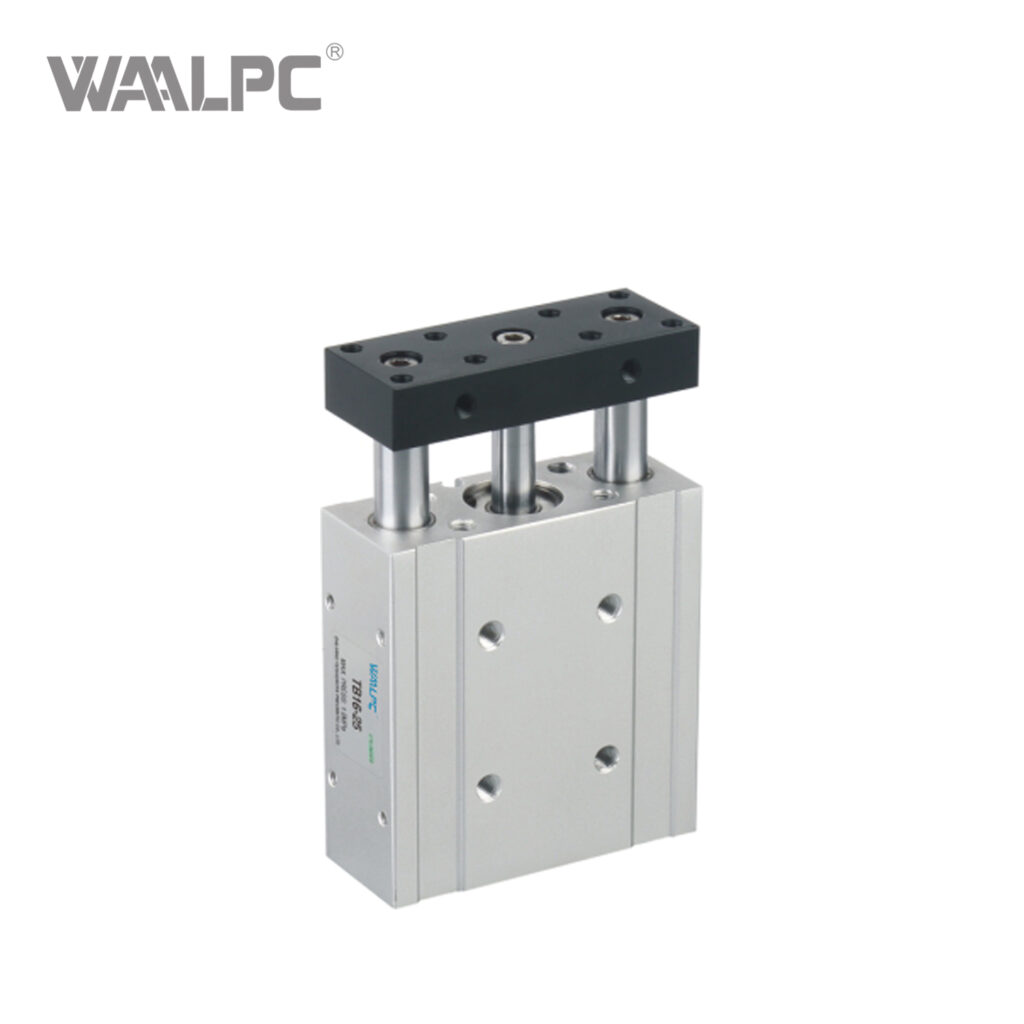

Пневмоцилиндр с направляющими WAALPC TB — Ø10–40 мм, ход 10–200 мм — с интегрированными направляющими — воспринимает боковые нагрузки и защищён от проворота штока.

Конструкция и принцип работы

Серия WAALPC TB построена на классической компоновке: анодированный алюминиевый корпус сочетает малый вес с высокой коррозионной стойкостью, шток выполнен из нержавеющей или закалённой стали с антифрикционным покрытием для снижения трения и износа уплотнений. Внутренние уплотнения NBR обеспечивают герметичность во всём диапазоне рабочего давления и допускают эксплуатацию на очищенном сжатом воздухе по ISO 8573-1, класс 4 или чище. Поршень оснащён направляющим кольцом для равномерного распределения нагрузки на цилиндрическую поверхность гильзы — это снижает износ и продлевает ресурс. Конструкция с интегрированными направляющими — воспринимает боковые нагрузки и защищён от проворота штока позволяет применять серию там, где обычные пневмоцилиндры не справляются с заданными габаритами или нагрузкой.

Технические характеристики

• Диаметр поршня: Ø 10–40 мм
• Ход: 10–200 мм
• Максимальное рабочее давление: до 0,8 МПа по каталогу завода
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Демпфирование: по паспорту исполнения
• Количество типоразмеров в серии: 98 модификаций

Применение

Серия WAALPC TB применяется на автоматизированных линиях машиностроения, в упаковочном оборудовании, на сборочных постах, в составе манипуляторов и подающих механизмов, на испытательных стендах и в составе пневматических зажимов. Диапазон диаметров Ø 10–40 мм покрывает большинство задач малой и средней мощности, а ход 10–200 мм позволяет подобрать модификацию под конкретную операцию без переделки оснастки. На производстве серия востребована в составе пневматической оснастки штампового, прессового и формовочного оборудования, в системах ориентации заготовок, в питателях и накопителях, а также в системах паллетирования и перемещения по конвейерным линиям. Возможность работы при отрицательных температурах до −20 °C делает её пригодной для неотапливаемых цехов и наружного исполнения с защитой от прямой влаги.

Совместимость

Поставка и комплектация

Серия WAALPC TB поставляется в фирменной упаковке производителя в комплекте с паспортом и руководством по эксплуатации на русском языке. Перед оформлением заказа отдел продаж CORNETA.TECH уточняет требуемое исполнение по форме штока, типу крепления, наличию магнитного поршня и регулируемых демпферов. По запросу подбираются совместимые датчики положения, кронштейны, фитинги цангового присоединения и пневмолинии.

Какие типоразмеры и усилия у серии TB?

Ряд включает диаметры 10, 12, 16, 20, 25, 32, 40 мм и ходы от 10 до 200 мм — всего 98 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø10 мм — 47 Н; Ø16 мм — 121 Н; Ø25 мм — 295 Н; Ø40 мм — 754 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Чем отличается серия TB?

Пневмоцилиндр. Диаметры поршня — 10, 12, 16, 20, 25, 32, 40 мм; ход — 10–200 мм.

Чем отличается от CJ1: диаметры, мм — 10/12/16/20/25/32/40, у CJ1 — 4; ход, мм — 10–200, у CJ1 — 5–20.

Размеры и усилие TB в продаже

В продаже 98 исполнений серии TB. Диаметр поршня и ход: Ø10 — 10–200 мм; Ø12 — 10–200 мм; Ø16 — 10–200 мм; Ø20 — 10–200 мм; Ø25 — 10–200 мм; Ø32 — 10–200 мм; Ø40 — 10–200 мм. Самое доступное исполнение — TB-10-10 за 4 790 ₽, самое дорогое — TB-40-200 за 33 170 ₽; цена каждого исполнения — в таблице карточки.

Усилие толкания TB по диаметрам

Теоретическое усилие толкания считается по площади поршня, F = p · π · D² / 4, без потерь на трение; значения в ньютонах:

Совместимость с импортными аналогами

Совместимый аналог — CHELIC TBU2 10 × 10 — отличие: направляющие на линейных подшипниках (U), у нашего TB — втулки скольжения (B) (совпадают присоединительные и установочные размеры, серия TB).

Как расшифровать артикул TB?

Формат: TB-{типоразмер}-{ход}

• TB — серия
• Типоразмер: 10 / 12 / 16 / 20 / 25 / 32 / 40
• Ход: 10 / 20 / 25 / 30 / 40 / 50 / 60 / 75 / 80 / 100 / 125 / 150 / 175 / 200

Пример: TB-10-10
