JD

Пневмоцилиндр компактный JD

Пневмоцилиндр компактный JD, Ø 12–100 мм, ход 5–100 мм. Поставка 2–4 недели.

Артикулы серии: JD-12-5, JD-12-10, JD-12-15 (всего 120 модификаций)

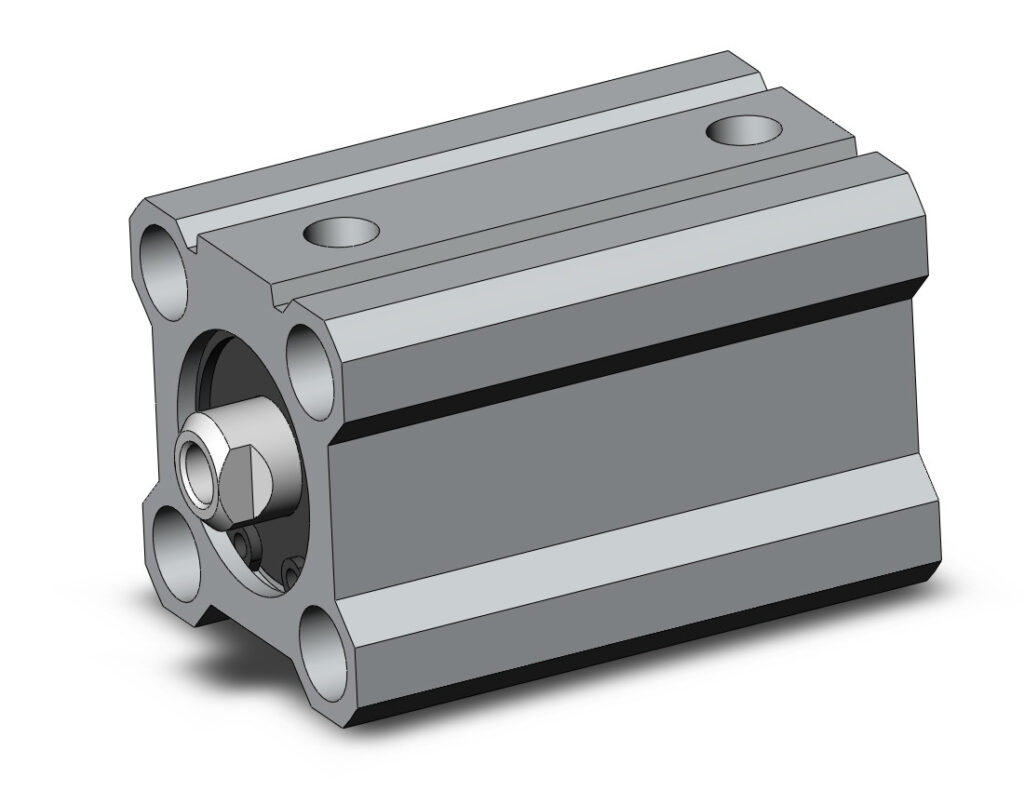

Пневмоцилиндр компактный JD WAALPC JD-100-10
JD-100-10 фото 1

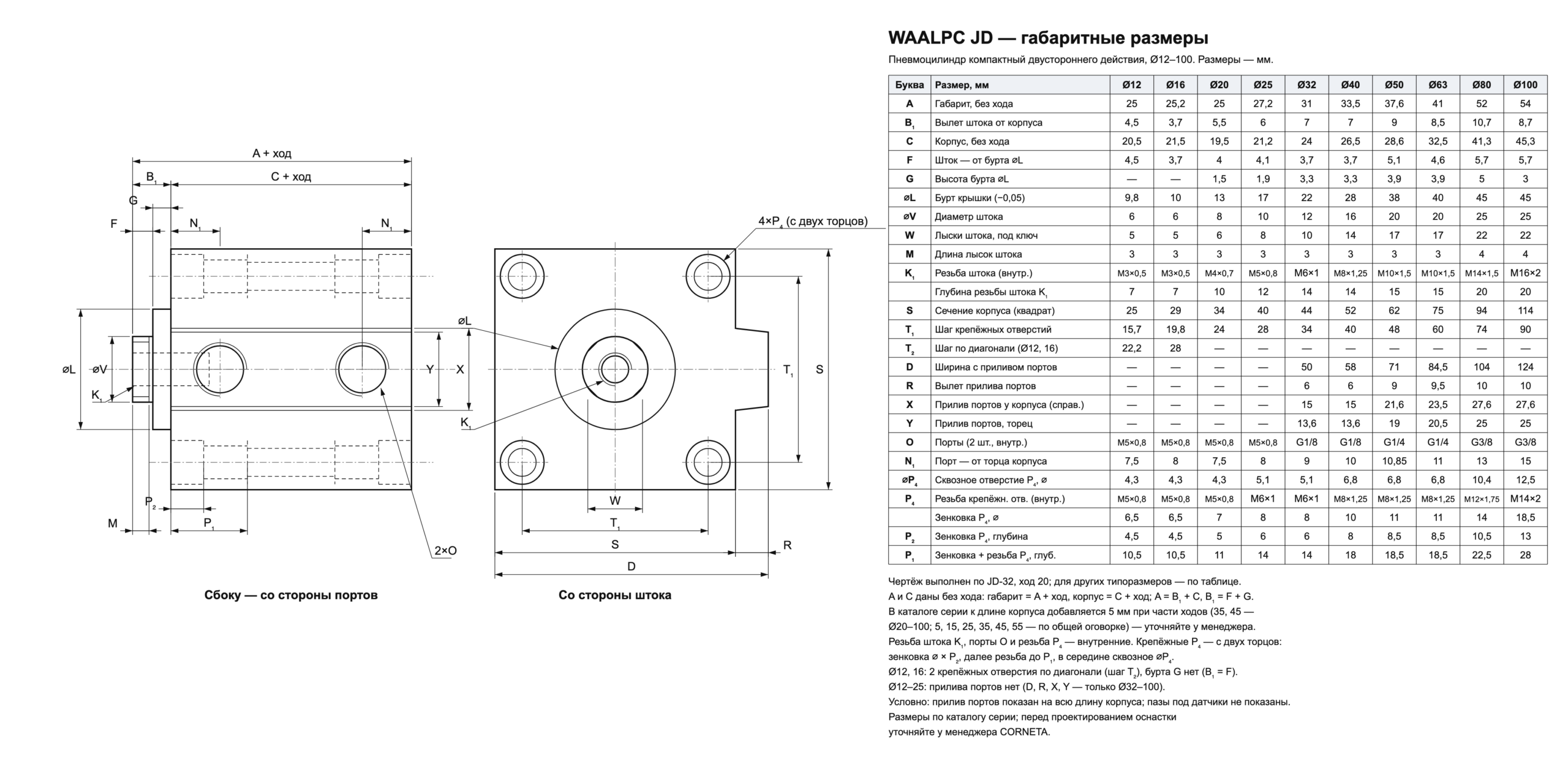

JD-100-10 чертёж
✓ Статус Официальный представитель WAALPC в РФ · сертификат
поставка 2–4 недели
Ключевые характеристики
Диаметр поршня
12–100
Длина хода
5-100 мм
Максимальное рабочее давление
1,0 МПа (10 бар)
Температура окр. среды
−20…+80 °C
Материал корпуса
анодированный алюминиевый сплав
Рабочая среда
очищенный сжатый воздух
Тип демпфирования
упругое / регулируемое (PPV)
Все характеристики →
от 1 140 ₽
Артикул: JD-12-5
✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Пневмоцилиндр компактный WAALPC JD — укороченной длины для монтажа в стеснённых условиях. Диаметр поршня 12–100 мм, ход 5–100 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Совместим по присоединительным и габаритным размерам с зарубежными аналогами данного типоразмерного ряда. Поставка 2–4 недели.

Конструкция и принцип работы

Серия WAALPC JD спроектирована как компактный пневмоцилиндр укороченной длины: общая монтажная длина минимизирована относительно классических ISO-цилиндров за счёт оптимизированной конструкции крышек и поршневой группы. Гильза выполнена из анодированного алюминиевого сплава, шток — из легированной стали с хромированным покрытием для защиты от истирания и коррозии. Поршень оснащён уплотнениями двустороннего действия, на крышках предусмотрены посадочные пазы под датчики магнитного типа. Демпфирование штатно — упругое резиновое; по запросу доступно регулируемое демпфирование PPV с настройкой через торцевые винты.

Технические данные

  • Ø поршня: 12–100 мм
  • Ход: 5–100 мм
  • Макс. рабочее давление: 1,0 МПа (10 бар)
  • Температура: −20…+80 °C
  • Рабочая среда: очищенный сжатый воздух
  • Тип действия: двустороннее
  • Материал корпуса: анодированный алюминиевый сплав
  • Демпфирование: упругое / регулируемое (PPV)

Применение

Пневмоцилиндры серии JD применяются на операциях линейного перемещения в составе сборочных, упаковочных и обрабатывающих линий: подача и выталкивание заготовок, привод заслонок и захватов, прижим и фиксация деталей в приспособлениях. Стандартизованные присоединительные и монтажные размеры упрощают замену импортных аналогов в существующих установках.

Поставка и комплектация

Базовая поставка: пневмоцилиндр или привод серии JD в выбранном исполнении, упаковка производителя. Монтажные кронштейны, проушины, шарнирные опоры, магнитные датчики положения и фитинги заказываются отдельно по соответствующему артикулу. Срок поставки: 2–4 недели с момента подтверждения заказа. По всем размерам и исполнениям предоставляются 3D-модели и чертежи в формате STEP / PDF для интеграции в проектную документацию.

На все размеры серии предоставляется полный комплект эксплуатационной документации: спецификация, чертёж, инструкция по монтажу, паспорт изделия с отметкой о приёмке. По запросу выполняется индивидуальная подгонка под нестандартный монтаж — переходные кронштейны, удлинённые штоки, специальные уплотнения для пищевых производств или повышенных температур. Сертификация соответствия техническим регламентам ТР ТС оформляется по отдельной заявке для проектов, требующих документального подтверждения происхождения и качества компонентов.

Какие типоразмеры и усилия у серии JD?

Ряд включает диаметры 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм и ходы от 5 до 100 мм — всего 120 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø12 мм — 68 Н; Ø25 мм — 295 Н; Ø50 мм — 1178 Н; Ø100 мм — 4712 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с ГТД и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Как расшифровать артикул JD?

Формат: JD-{типоразмер}-{ход}

  • JD — серия
  • Типоразмер: 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100
  • Ход: 5 / 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 75 / 100

Пример: JD-12-5

Категории: Компактные цилиндры JD
Цены по типоразмерам — JDпоставка 2–4 недели
Цена базового исполнения, ₽. В серии 120 исполнений: с демпфированием и без, с магнитным поршнем под датчик. Цены обновляются автоматически.
Ø, мм510152025303540455075100
ход →ход штока, мм
121 1401 1841 2431 2851 3441 3881 4911 6511 8122 0162 0162 016
161 1401 1841 2431 2851 3441 3881 4911 6511 8122 0162 0162 016
201 3441 3881 4471 4911 5501 5941 6511 6951 7541 8122 3692 791
251 3441 3881 4471 4911 5501 5941 6511 6951 7541 8122 3692 791
321 3881 4911 5941 6951 8121 9152 0162 1192 2222 3252 8943 303
401 9592 0602 1632 2662 3692 4702 5722 6902 7912 8943 5073 916
502 6902 7912 8942 9973 1003 2003 3033 4063 5073 6104 5465 160
633 2003 3473 5073 6693 8163 9754 1224 2824 4444 5885 5696 344
805 2635 4665 6705 8766 0806 3006 5046 7106 9137 1198 6679 704
1008 0548 3608 9739 2829 5899 91010 21610 52310 83011 13813 41714 967
Выбрать типоразмер и заказатьПрислать артикул на подбор

Какие импортные аналоги есть у серии JD?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø12 × 5 мм — от 1 249 ₽Ø12 × 10 мм — от 1 297 ₽Ø12 × 15 мм — от 1 362 ₽Ø12 × 20 мм — от 1 408 ₽Ø12 × 25 мм — от 1 472 ₽Ø12 × 30 мм — от 1 520 ₽Ø12 × 35 мм — от 1 633 ₽Ø12 × 40 мм — от 1 808 ₽Ø12 × 45 мм — от 1 985 ₽Ø12 × 50 мм — от 2 208 ₽Ø16 × 5 мм — от 1 249 ₽Ø16 × 10 мм — от 1 297 ₽Ø16 × 15 мм — от 1 362 ₽Ø16 × 20 мм — от 1 408 ₽Ø16 × 25 мм — от 1 472 ₽Ø16 × 30 мм — от 1 520 ₽Ø16 × 35 мм — от 1 633 ₽Ø16 × 40 мм — от 1 808 ₽Ø16 × 45 мм — от 1 985 ₽Ø16 × 50 мм — от 2 208 ₽Ø20 × 5 мм — от 1 472 ₽Ø20 × 10 мм — от 1 520 ₽Ø20 × 15 мм — от 1 585 ₽Ø20 × 20 мм — от 1 633 ₽Ø20 × 25 мм — от 1 697 ₽Ø20 × 30 мм — от 1 746 ₽Ø20 × 35 мм — от 1 808 ₽Ø20 × 40 мм — от 1 856 ₽Ø20 × 45 мм — от 1 920 ₽Ø20 × 50 мм — от 1 985 ₽Ø20 × 75 мм — от 2 594 ₽Ø20 × 100 мм — от 3 057 ₽Ø25 × 5 мм — от 1 472 ₽Ø25 × 10 мм — от 1 520 ₽Ø25 × 15 мм — от 1 585 ₽Ø25 × 20 мм — от 1 633 ₽Ø25 × 25 мм — от 1 697 ₽Ø25 × 30 мм — от 1 746 ₽Ø25 × 35 мм — от 1 808 ₽Ø25 × 40 мм — от 1 856 ₽Ø25 × 45 мм — от 1 920 ₽Ø25 × 50 мм — от 1 985 ₽Ø25 × 75 мм — от 2 594 ₽Ø25 × 100 мм — от 3 057 ₽Ø32 × 5 мм — от 1 520 ₽Ø32 × 10 мм — от 1 633 ₽Ø32 × 15 мм — от 1 746 ₽Ø32 × 20 мм — от 1 856 ₽Ø32 × 25 мм — от 1 985 ₽Ø32 × 30 мм — от 2 098 ₽Ø32 × 35 мм — от 2 208 ₽Ø32 × 40 мм — от 2 321 ₽Ø32 × 45 мм — от 2 433 ₽Ø32 × 50 мм — от 2 546 ₽Ø32 × 75 мм — от 3 169 ₽Ø32 × 100 мм — от 3 618 ₽Ø40 × 5 мм — от 2 146 ₽Ø40 × 10 мм — от 2 256 ₽Ø40 × 15 мм — от 2 369 ₽Ø40 × 20 мм — от 2 482 ₽Ø40 × 25 мм — от 2 594 ₽Ø40 × 30 мм — от 2 705 ₽Ø40 × 35 мм — от 2 818 ₽Ø40 × 40 мм — от 2 946 ₽Ø40 × 45 мм — от 3 057 ₽Ø40 × 50 мм — от 3 169 ₽Ø40 × 75 мм — от 3 841 ₽Ø40 × 100 мм — от 4 290 ₽Ø50 × 5 мм — от 2 946 ₽Ø50 × 10 мм — от 3 057 ₽Ø50 × 15 мм — от 3 169 ₽Ø50 × 20 мм — от 3 282 ₽Ø50 × 25 мм — от 3 395 ₽Ø50 × 30 мм — от 3 505 ₽Ø50 × 35 мм — от 3 618 ₽Ø50 × 40 мм — от 3 731 ₽Ø50 × 45 мм — от 3 841 ₽Ø50 × 50 мм — от 3 954 ₽Ø50 × 75 мм — от 4 980 ₽Ø50 × 100 мм — от 5 651 ₽Ø63 × 5 мм — от 3 505 ₽Ø63 × 10 мм — от 3 666 ₽Ø63 × 15 мм — от 3 841 ₽Ø63 × 20 мм — от 4 018 ₽Ø63 × 25 мм — от 4 179 ₽Ø63 × 30 мм — от 4 354 ₽Ø63 × 35 мм — от 4 515 ₽Ø63 × 40 мм — от 4 690 ₽Ø63 × 45 мм — от 4 867 ₽Ø63 × 50 мм — от 5 026 ₽Ø63 × 75 мм — от 6 100 ₽Ø63 × 100 мм — от 6 948 ₽Ø80 × 5 мм — от 5 764 ₽Ø80 × 10 мм — от 5 987 ₽Ø80 × 15 мм — от 6 210 ₽Ø80 × 20 мм — от 6 435 ₽Ø80 × 25 мм — от 6 658 ₽Ø80 × 30 мм — от 6 900 ₽Ø80 × 35 мм — от 7 123 ₽Ø80 × 40 мм — от 7 348 ₽Ø80 × 45 мм — от 7 572 ₽Ø80 × 50 мм — от 7 797 ₽Ø80 × 75 мм — от 9 492 ₽Ø80 × 100 мм — от 10 628 ₽Ø100 × 5 мм — от 8 820 ₽Ø100 × 10 мм — от 9 156 ₽Ø100 × 15 мм — от 9 828 ₽Ø100 × 20 мм — от 10 166 ₽Ø100 × 25 мм — от 10 502 ₽Ø100 × 30 мм — от 10 854 ₽Ø100 × 35 мм — от 11 190 ₽Ø100 × 40 мм — от 11 525 ₽Ø100 × 45 мм — от 11 861 ₽Ø100 × 50 мм — от 12 199 ₽Ø100 × 75 мм — от 14 695 ₽Ø100 × 100 мм — от 16 392 ₽

Что покупают вместе с JD?

ФитингиПневмотрубкиПодготовка воздуха
Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про JD?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.
