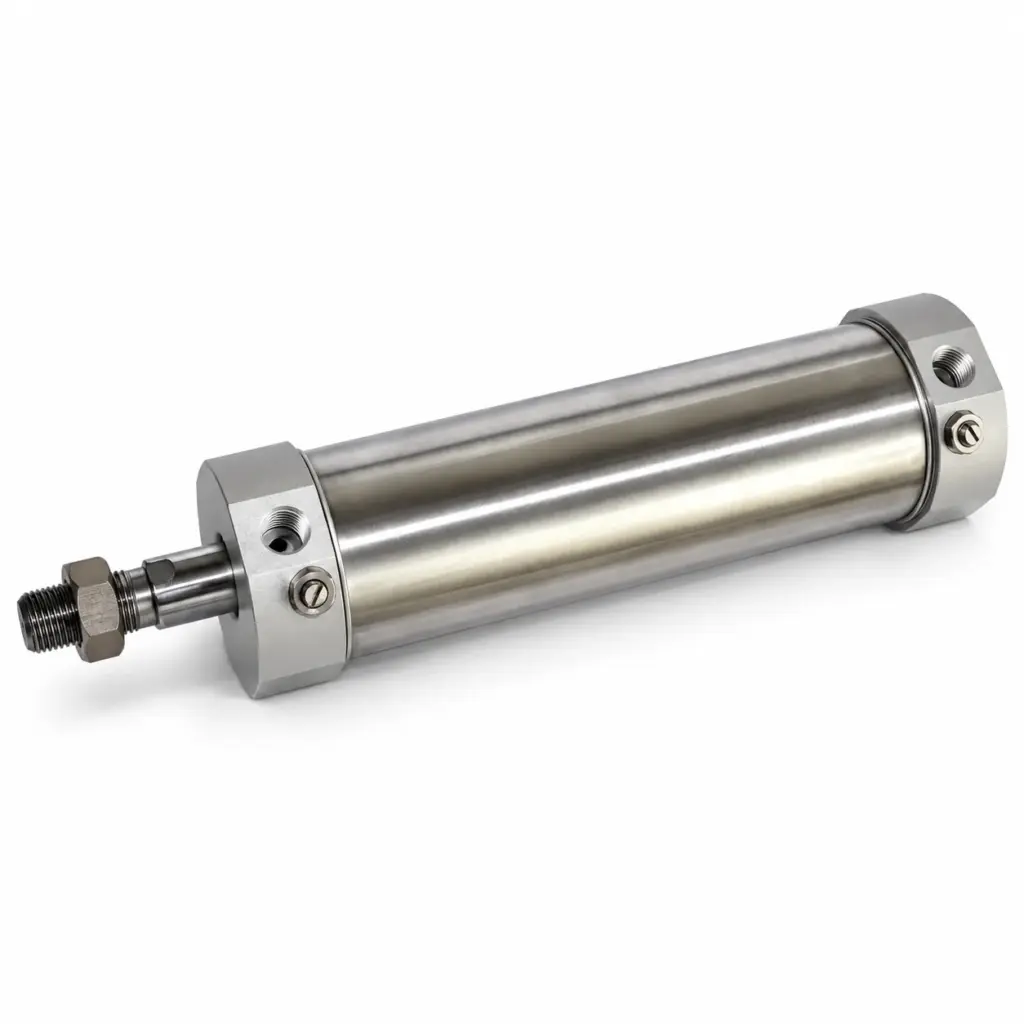

Пневмоцилиндр мини MGC

Пневмоцилиндр мини WAALPC MGC — малогабаритный, для лёгких операций и точного позиционирования. Диаметр поршня 20–63 мм, ход 25–450 мм. Рабочее давление до 0,8 МПа по каталогу завода, рабочая среда — очищенный сжатый воздух; корпус из нержавеющей стали.

Конструкция и принцип работы

Конструкция стяжного типа с цилиндрической гильзой, поршнем с уплотнительными кольцами и штоком. Поршень приводится в движение перепадом давления сжатого воздуха между двумя камерами. Уплотнения подобраны под рабочую среду — очищенный сжатый воздух с фильтрацией не грубее 40 мкм и точкой росы −20 °C. Шток выполнен из конструкционной стали с хромированным покрытием для повышения износостойкости направляющих и уплотнений.

Технические данные

• Ø поршня: 20–63 мм
• Ход: 25–450 мм
• Макс. рабочее давление: до 0,8 МПа по каталогу завода
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: нержавеющая сталь
• регулируемый пневмодемпфер

Серия выпускается в нескольких типоразмерах и исполнениях, подбор которых выполняется под конкретные параметры задачи: рабочее давление, требуемое усилие на штоке, скорость хода, цикличность, условия окружающей среды и тип монтажа. Присоединительные размеры зависят от типоразмера: при смене диаметра меняются крепёж и порты, поэтому сверяйте их по карточке нужного исполнения. Дополнительно подбираются датчики положения, монтажные кронштейны, фитинги и шланги для интеграции в общую пневмосистему линии.

Применение

Серия применяется в сборочных автоматах, упаковочных линиях, оборудовании для розлива, конвейерах, металлообрабатывающих станках с автоматизированной подачей заготовок, прессах для пробивки и гибки, в фиксации и зажиме деталей на сварочной оснастке. Совместимость с сопутствующей пневмоарматурой (распределители, регуляторы давления, фитинги, шланги) — по стандартным присоединительным размерам.

Поставка и комплектация

В стандартную комплектацию входит цилиндр в сборе с уплотнениями. Дополнительно — крепёжные фланцы, проушины, цапфы, датчики положения, фитинги под обвязку. Запрос принимаем письмом с указанием серии, типоразмера, хода и комплектации.

Какие типоразмеры и усилия у серии MGC?

Ряд включает диаметры 20, 25, 32, 40, 50, 63 мм и ходы от 25 до 450 мм — всего 78 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø20 мм — 188 Н; Ø32 мм — 483 Н; Ø50 мм — 1178 Н; Ø63 мм — 1870 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Чем отличается серия MGC?

Мини-цилиндр с гильзой из нержавеющей стали и пневматическим демпфированием (семейство MG), двустороннего действия. Корпус — мини, многовариантный монтаж; материал — нержавеющая сталь; демпфирование — пневматическое; материал штока — хромированная сталь; диаметры поршня — 20, 25, 32, 40, 50, 63 мм; ход — 25–450 мм; рабочее давление — до 0,8 МПа.

Чем отличается от MA: корпус — мини, многовариантный монтаж, у MA — круглый корпус; диаметры, мм — 20/25/32/40/50/63, у MA — 16/20/25/32/40; ход, мм — 25–450, у MA — 25–500.

Уплотнения изнашиваются раньше металла: ремкомплект MGC и общий подбор — в разделе ремкомплект пневмоцилиндра: состав и подбор.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC MGC50X75SG — отличие: шток — хромированная сталь, крышки алюминий (нерж. только гильза); Metal Work W180050075 — отличие: у Metal Work без демпфирования, у нашего MGC — пневмодемпфирование; Norgren KA/8050/M/75 — отличие: корпус ISO 15552 на шпильках (другие крепления), давление до 1,6 МПа; Parker P1S-C050MS-0250 — отличие: крышки по ISO 6431, давление 1,0 МПа; Pneumax 1393.50.250.01 — отличие: цилиндр со стяжками ISO 15552, уплотнения PUR, давление 1,0 МПа (совпадают присоединительные и установочные размеры, серия MGC).

Как расшифровать артикул MGC?

Формат: MGC-{типоразмер}-{ход}

• MGC — серия
• Типоразмер: 20 / 25 / 32 / 40 / 50 / 63
• Ход: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 250 / 300 / 350 / 400 / 450

Пример: MGC-20-25
