Y

Вилка штока Y

Вилка штока WAALPC Y, 8/10/12/16/20/25/32/40/50/63/80/100/125/160/200.

Артикулы серии: Y+PIN(COLLET)-100, Y+PIN(COLLET)-32, Y+PIN(COLLET)-40 (всего 36 модификаций)

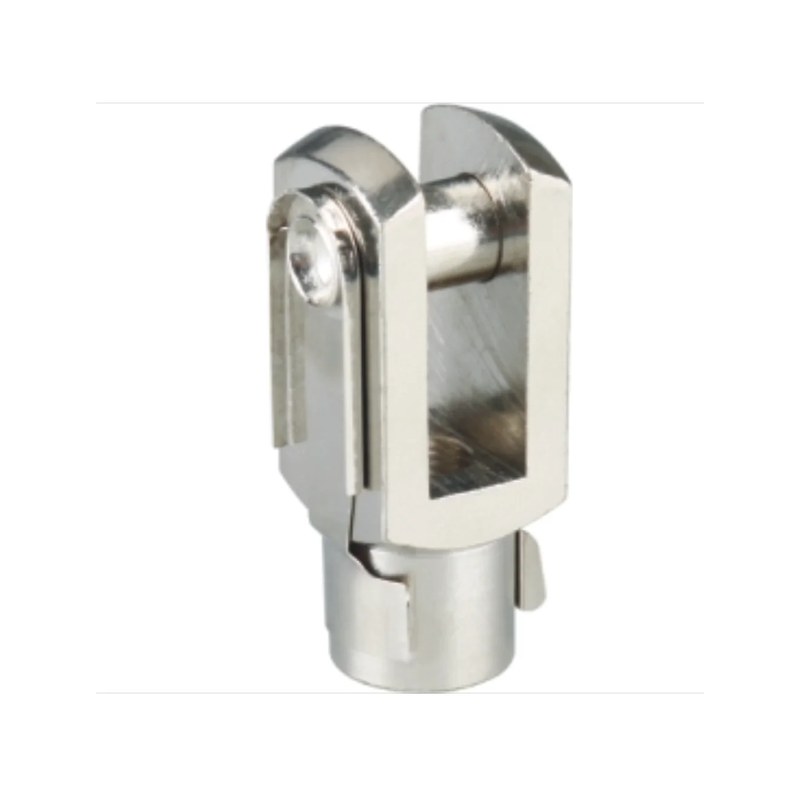

Вилка штока Y WAALPC Y-MNT
✓ Статус Официальный представитель WAALPC в РФ · сертификат
поставка 2–4 недели
Ключевые характеристики
Тип
Вилка штока
Серия
Y
Узел
Монтаж цилиндра
Типоразмеры (Ø/код)
8/10/12/16/20/25/32/40/50/63/80/100/125/160/200
Совместимость
пневмоцилиндры серии Y / ISO 15552
Материал
сталь/алюминий/оцинковка
от 161 ₽
Артикул: Y+PIN(COLLET)-100
✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115
📌 КраткоВилкообразная головка (Y-Joint) WAALPC — крепление штока пневмоцилиндра ISO 6432/15552. Поставка 2–4 недели, документы ГТД и ЕАЭС, гарантия производителя 12 месяцев.

Вилкообразная головка (Y-joint, clevis end) WAALPC для крепления штока пневмоцилиндра к рабочему механизму. Сталь оцинкованная, шарнирное соединение через палец с шплинтом. Резьба штока M6/M8/M10/M12/M16 — для цилиндров DSNU-16/20/MAL-20-25/DSBC-32-40/DSBC-50.

Технические характеристики и применение

Вилкообразная головка Y-Joint M6×1.0 для пневмоцилиндра DSNU-16 (ISO 6432)

Вилкообразная головка Y-Joint M6×1.0 (шарнирная проушина) соединяет шток пневмоцилиндра DSNU-16 с рычагом или кронштейном механизма. Шарнир компенсирует угловые отклонения до ±3°, снижая боковую нагрузку на шток и уплотнения цилиндра.

Технические характеристики

Параметр Значение
Тип резьбы M6 × 1.0 (метрическая, шаг 1.0 мм)
Диаметр пальца (d) 5 мм
Ширина вилки (Bf) 7 мм
Совместимый цилиндр DSNU-16 (ISO 6432, ∅ 16 мм)
Материал Сталь, оцинкованное покрытие
Угол отклонения ±3°
Стандарт ISO 8139 (аналог)

Совместимые пневмоцилиндры

  • Waalpc DSNU-16 (ISO 6432, шток M6×1.0)
  • серии DSNU-16 (ISO 6432, совместимый аналог)
  • серии MI-16 (ISO 6432, близкий аналог)
  • SNS MA-16 / NBPT MA-16 (ISO 6432, близкий аналог)
  • Любые цилиндры ISO 6432 (∅ 16 мм) с резьбой штока M6×1.0

⚠️ Проверьте резьбу штока перед заказом. Для цилиндров ∅ 16 мм (ISO 6432) стандартная резьба штока — M6×1.0.

Применение

  • Небольшие поворотные рычаги в приборостроении и электронике.
  • Микрозажимы и фиксаторы в станках ЧПУ.
  • Клапаны малого диаметра — управление заслонкой через рычаг.
  • Сортировочные лотки с небольшим ходом и усилием.

Установка

  1. Вкрутите Y-Joint M6×1.0 в резьбу штока цилиндра (шток M6).
  2. Вставьте в проушину пальца (∅ 5 мм), совместив с отверстием рычага.
  3. Зафиксируйте палец стопорным кольцом или шплинтом.
  4. Затяните контргайку M6 на штоке цилиндра с моментом 3–4 Н·м.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC Y-8 (совпадают присоединительные и установочные размеры, серия MONTAZH-Y).

Как расшифровать артикул Y?

Формат: {модификация}

  • Y — серия
  • Модификация: Y+PIN(COLLET)-100 / Y+PIN(COLLET)-32 / Y+PIN(COLLET)-40 / Y+PIN(COLLET)-50 / Y+PIN(COLLET)-63 / Y+PIN(COLLET)-80 / Y+PIN(PIN)-125 / Y+PIN(PIN)-160 / Y+PIN(PIN)-200 / Y+PIN-100 / Y+PIN-12 / Y+PIN-16 …

Пример: Y+PIN(COLLET)-100

Категории: Крепления и монтаж цилиндров · Принадлежности цилиндров

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать
Наш артикулРазмерЦенаНаличиеСовместим с импортными
Y-10—от 239 ₽поставка 2–4 неделиAirTAC Y-10
Y-100Ø100 мм1 920 ₽поставка 2–4 неделиAirTAC Y-100
Y-12—от 288 ₽поставка 2–4 неделиAirTAC Y-12
Y-16Ø16 мм161 ₽поставка 2–4 неделиAirTAC Y-16
Y-20Ø20 мм561 ₽поставка 2–4 неделиAirTAC Y-20
Y-25Ø25 мм639 ₽поставка 2–4 неделиAirTAC Y-25
Y-32Ø32 мм639 ₽поставка 2–4 неделиAirTAC Y-32
Y-40Ø40 мм720 ₽поставка 2–4 неделиAirTAC Y-40
Y-50Ø50 мм961 ₽поставка 2–4 неделиAirTAC Y-50
Y-63Ø63 мм961 ₽поставка 2–4 неделиAirTAC Y-63
Y-8—от 239 ₽поставка 2–4 неделиAirTAC Y-8
Y-80Ø80 мм1 440 ₽поставка 2–4 неделиAirTAC Y-80
Y-MNT—от 170 ₽поставка 2–4 неделиAirTAC Y (родовой крепёж)
Y+PIN-100Y+PIN-1001 456 ₽поставка 2–4 неделиAirTAC Y-100
Y+PIN-125Y+PIN-1253 634 ₽поставка 2–4 неделиAirTAC Y-125
Y+PIN-16Y+PIN-16465 ₽поставка 2–4 неделиAirTAC Y-16
Y+PIN-160Y+PIN-1606 451 ₽поставка 2–4 неделиAirTAC Y-160
Y+PIN-20Y+PIN-20432 ₽поставка 2–4 неделиAirTAC Y-20
Y+PIN-25Y+PIN-25481 ₽поставка 2–4 неделиAirTAC Y-25
Y+PIN-32Y+PIN-32432 ₽поставка 2–4 неделиAirTAC Y-32
Y+PIN-40Y+PIN-40545 ₽поставка 2–4 неделиAirTAC Y-40
Y+PIN-50Y+PIN-50913 ₽поставка 2–4 неделиAirTAC Y-50
Y+PIN-63Y+PIN-63913 ₽поставка 2–4 неделиAirTAC Y-63
Y+PIN-80Y+PIN-801 456 ₽поставка 2–4 неделиAirTAC Y-80
Y+PIN(COLLET)-100Y+PIN(COLLET)-101 617 ₽поставка 2–4 неделиAirTAC Y-100
Y+PIN(COLLET)-32Y+PIN(COLLET)-32529 ₽поставка 2–4 неделиAirTAC Y-32
Y+PIN(COLLET)-40Y+PIN(COLLET)-40656 ₽поставка 2–4 неделиAirTAC Y-40
Y+PIN(COLLET)-50Y+PIN(COLLET)-501 088 ₽поставка 2–4 неделиAirTAC Y-50
Y+PIN(COLLET)-63Y+PIN(COLLET)-631 088 ₽поставка 2–4 неделиAirTAC Y-63
Y+PIN(COLLET)-80Y+PIN(COLLET)-801 617 ₽поставка 2–4 неделиAirTAC Y-80
Y+PIN(PIN)-125Y+PIN(PIN)-1251 888 ₽поставка 2–4 неделиAirTAC Y-125
Y+PIN(PIN)-160Y+PIN(PIN)-1603 905 ₽поставка 2–4 неделиAirTAC Y-160

Совместимо с AirTAC Y-10

Совместимый аналог — наш Y-10. Цена 239 ₽, поставка 2–4 недели.

Совместимо с AirTAC Y-100

Совместимый аналог — наш Y-100, Ø100 мм. Цена 1 920 ₽, поставка 2–4 недели.

Совместимо с AirTAC Y-12

Совместимый аналог — наш Y-12. Цена 288 ₽, поставка 2–4 недели.

Совместимо с AirTAC Y-16

Совместимый аналог — наш Y-16, Ø16 мм. Цена 161 ₽, поставка 2–4 недели.

Совместимо с AirTAC Y-20

Совместимый аналог — наш Y-20, Ø20 мм. Цена 561 ₽, поставка 2–4 недели.

Совместимо с AirTAC Y-25

Совместимый аналог — наш Y-25, Ø25 мм. Цена 639 ₽, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.
