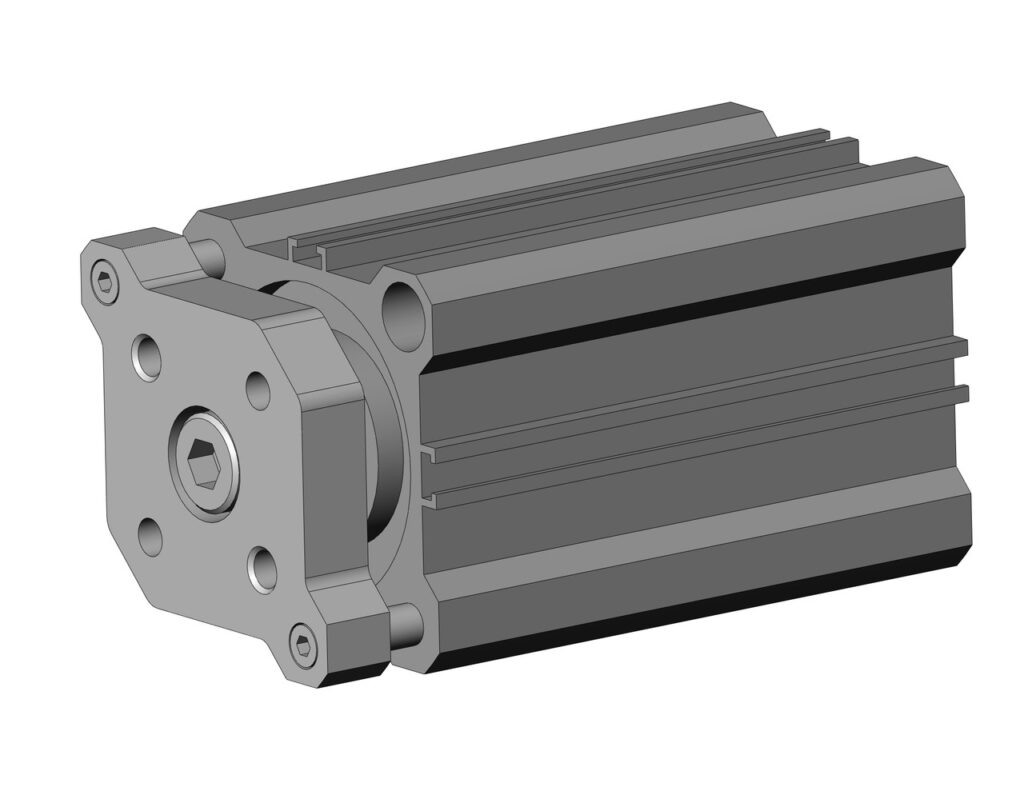

Пневмоцилиндр компактный ADNGF — ISO 21287 с двумя направляющими, Ø12-100 мм, ход 10-200 мм

Пневмоцилиндр WAALPC серии ADNGF

ADNGF — серия компактных пневмоцилиндров с интегрированной направляющей по стандарту ISO 21287 с двумя параллельными штангами (twin-rod) и центральным силовым штоком. Конструкция объединяет в одном корпусе пневматический привод и линейную направляющую: две закалённые штанги воспринимают боковые и крутящие нагрузки, недопустимые для одноштоковых цилиндров. ADNGF WAALPC — совместимая замена Festo ADNGF и аналог SMC MGPM, Camozzi 31F-G.

Конструкция

• Корпус и крышки: анодированный алюминиевый сплав, фрезерованные посадочные плоскости;
• Направляющие штанги: две закалённые стальные штанги Ø8-Ø20 мм (зависит от типоразмера), с втулками скольжения из бронзы;
• Шток: хромированная нержавеющая сталь, защищён от радиальных нагрузок направляющими штангами;
• Рабочая плита: анодированный алюминий с резьбовыми отверстиями для крепления полезной нагрузки;
• Уплотнения: NBR (стандарт), FKM по запросу для температур до +150 °C;
• Демпфирование: упругие шайбы (PPS) — стандарт, регулируемое пневматическое (PPV) — опция для Ø32-100;
• Магнит на поршне: встроенный неодимовый для бесконтактных датчиков.

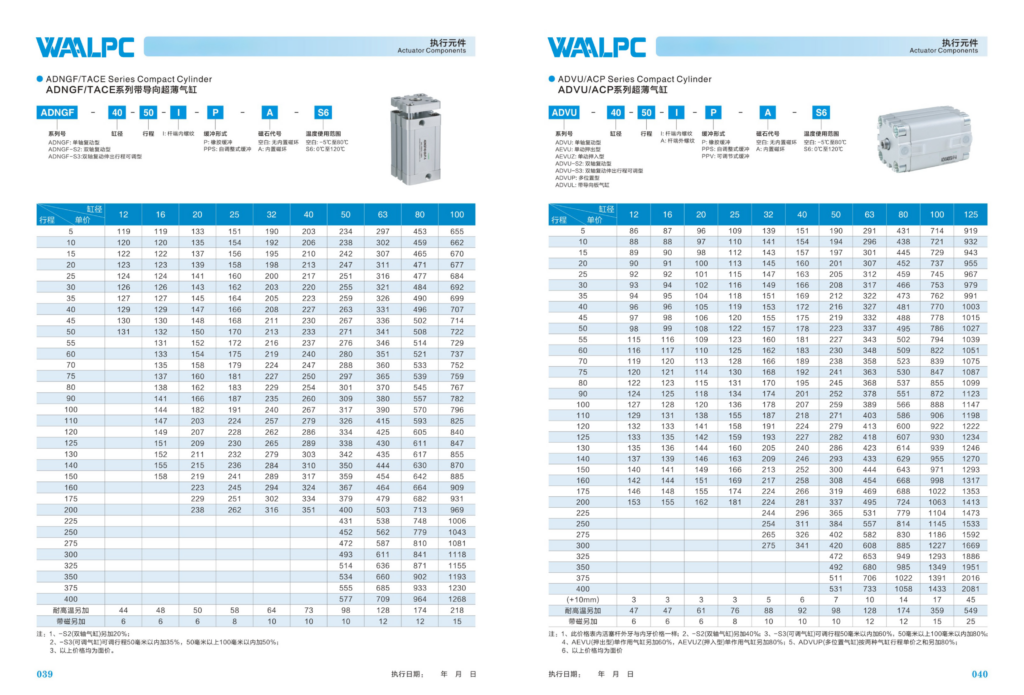

Технические данные

• Тип действия: двустороннего действия;
• Стандарт: ISO 21287 (компактная серия с направляющей);
• Диаметры поршня: 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 мм;
• Длина хода: 10-200 мм (стандартные ходы 10/20/25/30/40/50/80/100/125/160/200 мм);
• Рабочее давление: 0,1-1,0 МПа (1-10 бар);
• Температурный диапазон: -20…+80 °C;
• Рабочая среда: сжатый воздух, фильтрация не грубее 40 мкм, без смазки или со смазкой;
• Подвод воздуха: M5 (Ø12-25), G1/8 (Ø32-80), G1/4 (Ø100);
• Точность параллельности хода: ±0,02 мм на 100 мм хода;
• Угловой люфт рабочей плиты: < 0,1° при штатной нагрузке;
• Скорость движения: 30-500 мм/с (зависит от нагрузки и давления);
• Допустимый момент: до 100 Н·м у типоразмера Ø100.

Применение

• Pick & place манипуляторы — вертикальная ось с вакуумной присоской или схватом, где требуется точное позиционирование без поворота;
• Захватные узлы — удержание ориентации схвата при ходе поршня, запрет поворота полезной нагрузки;
• Сборочные автоматы — установка деталей, запрессовка, проверка геометрии с боковыми нагрузками на рабочую плиту;
• Тестовые и контрольные стенды — приводы измерительных узлов, где недопустим угловой люфт;
• Упаковочные машины — отсекатели, толкатели и подающие узлы при поперечных ударах от продукта;
• Замена Festo ADNGF без переделки оснастки — посадочные размеры рабочей плиты, расположение монтажных отверстий и резьба штока повторяют оригинал.

Поставка

• Комплект поставки: цилиндр ADNGF с двумя направляющими, заглушки портов, паспорт на русском языке;
• Сертификация: сертификат соответствия ЕАЭС ТР ТС 010/2011, декларация о соответствии;
• Документы для тендеров и закупок: полный пакет под 44-ФЗ и 223-ФЗ, УПД с выделенным НДС 20%, паспорт изделия;
• Резервы и удлинённый шток: возможна комплектация под индивидуальный заказ (нестандартные ходы, FKM-уплотнения, фланцевый монтаж).

Срок отгрузки: от 2 недель.
