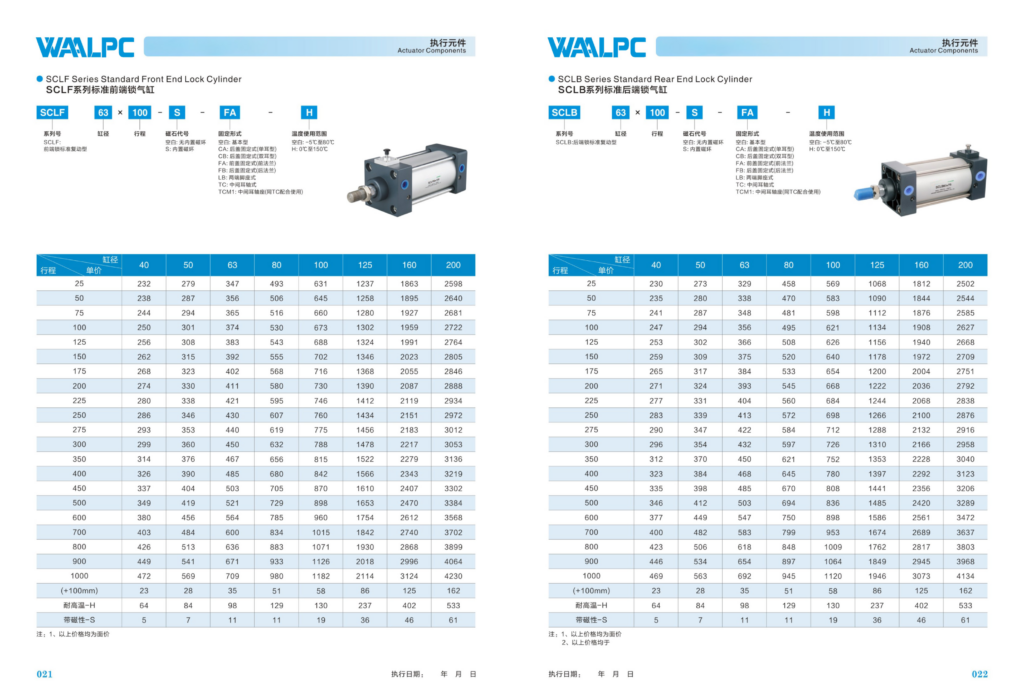

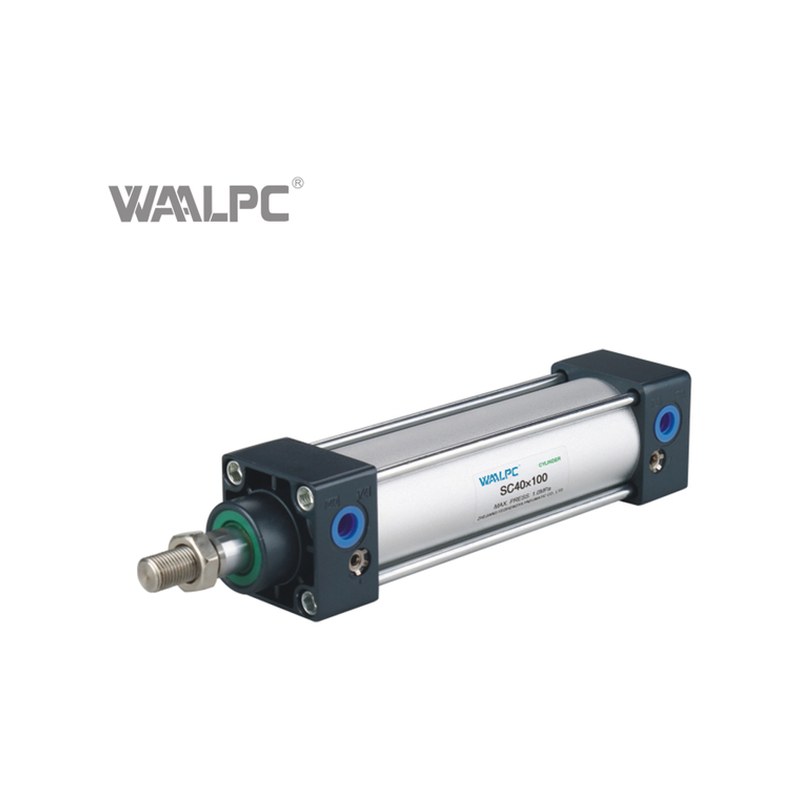

Пневмоцилиндр стандартный SCLF — ISO 6431 с фланцевым креплением LF, Ø40-200 мм, ход 25-1000 мм

Серия WAALPC SCLF — стандартный пневмоцилиндр по ISO 6431 со встроенным фронтальным фланцевым креплением (LF flange — Long Front flange). Прямой совместимый аналог AirTAC SCLF по габаритным, посадочным и присоединительным размерам. Применяется в общепромышленной автоматизации, прессах малой и средней мощности, на конвейерных и упаковочных линиях, в сборочных машинах и испытательных стендах.

Конструкция и принцип работы

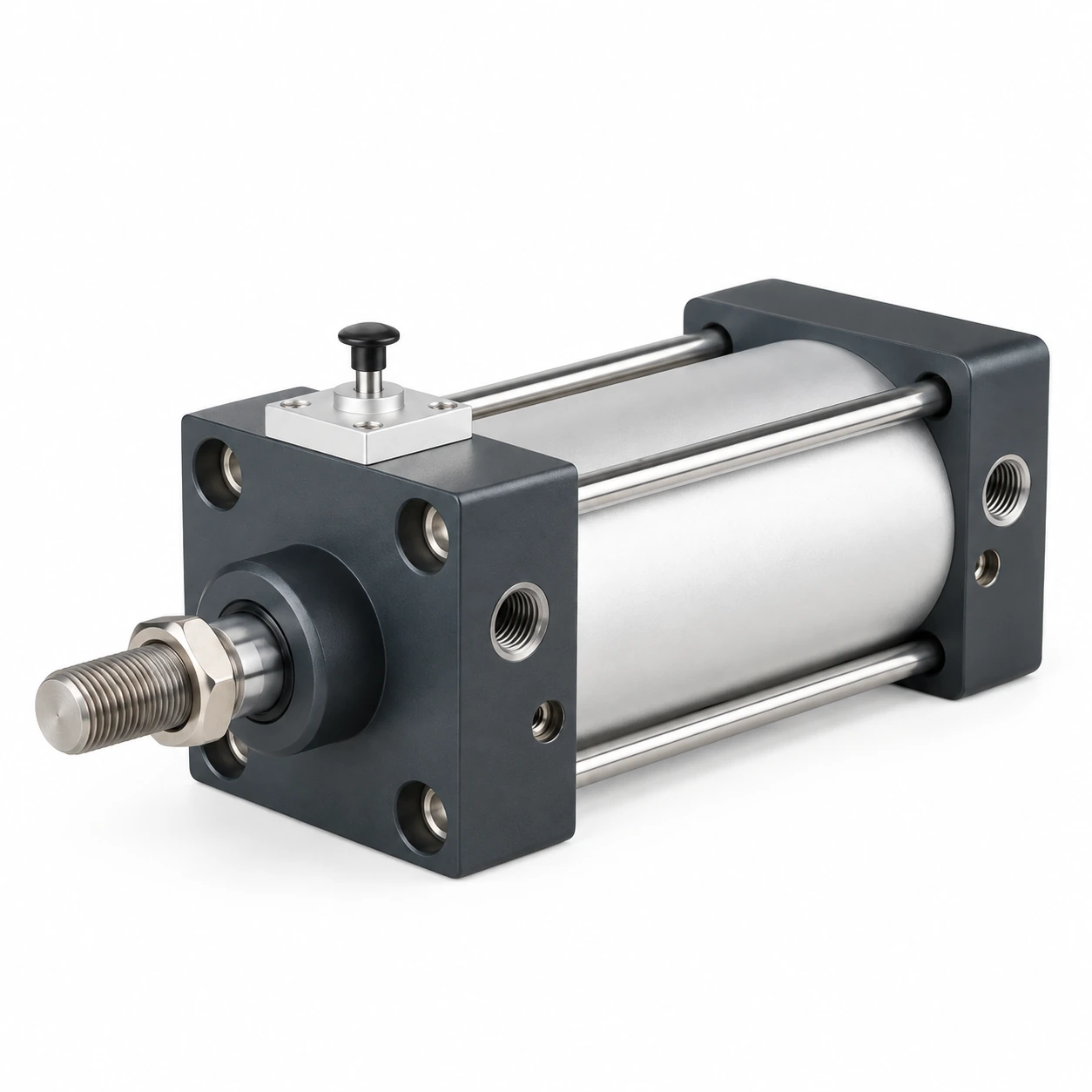

Цилиндр двустороннего действия со шпильчатой стяжкой корпуса (tie-rod). На передней крышке выполнен интегрированный фланец LF с четырьмя крепёжными отверстиями — это исключает необходимость отдельного монтажного кронштейна и обеспечивает жёсткую фиксацию цилиндра к плоскости рабочей машины. Гильза — анодированный алюминий с шлифованной внутренней поверхностью, шток — хромированная сталь 45. Уплотнения NBR обеспечивают герметичность при давлении до 10 бар. Магнитный поршень установлен серийно — позволяет подключать бесконтактные датчики положения без переделки корпуса.

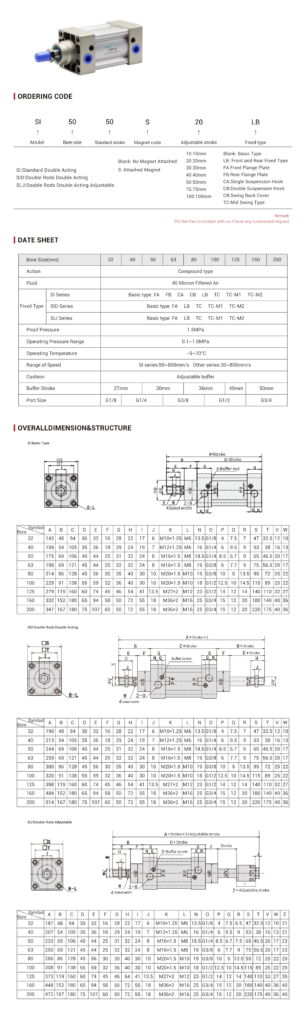

Технические данные

• Стандарт монтажа: ISO 6431 (DIN ISO 6431), шпильчатый tie-rod, фронтальный фланец LF
• Типоразмеры (Ø поршня): 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 мм
• Ход: 25 — 1000 мм (стандартный ряд: 25, 50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000)
• Тип действия: двустороннего действия
• Рабочее давление: 0,05 — 1,0 МПа (0,5 — 10 бар), номинал 6 бар
• Температура среды и окружения: −20 … +80 °C
• Скорость поршня: 50 — 800 мм/с (типовая 500 мм/с)
• Демпфирование: пневматическое регулируемое с обеих сторон (винт-игла)
• Материал гильзы: алюминиевый сплав 6063-T5 с твёрдым анодированием
• Материал штока: хромированная сталь, шлифовка Ra 0,4
• Уплотнения: NBR (стандарт), Viton — на отдельный заказ для повышенных температур
• Магнитный поршень: установлен серийно
• Подключение пневматики: G1/4 — G1/2 в зависимости от типоразмера
• Монтаж: встроенный передний фланец LF (4 крепёжных отверстия в фланцевой плите)

Применение

Цилиндры SCLF предназначены для фиксированного фронтального монтажа на плите станка, столе пресса или рамном кронштейне. Используются там, где требуется выдвижение штока по нормали к плоскости крепления: подача заготовок в штамп, прижим в сборочных операциях, толкатели на упаковочных автоматах, фиксаторы поддонов на конвейерах, приводы клапанов и заслонок. Прямая взаимозаменяемость с AirTAC SCLF позволяет заменить отказавшие импортные цилиндры без переделки рамы. Также подходит как функциональный аналог Festo DNC с фланцевым креплением FNC и SMC C96 с креплением F.

Поставка и комплектация

В комплект входит сам цилиндр с уплотнениями NBR, паспорт изделия, сертификат соответствия ТР ТС 010/2011. По запросу — комплект датчиков положения (магниторезистивные DS-D-A93 или MS-D-A73), монтажный фланец LF из стандартного комплекта (уже установлен на передней крышке), удлинённый или укороченный шток под чертёж заказчика, исполнения с уплотнениями Viton для температуры до +150 °C. Срок отгрузки: от 2 недель с момента подтверждения заказа. Производитель: Hangzhou Fuyang Waal Precision Machinery (WAALPC), Китай.
