Фильтры пневматические

Выбрать размер и заказать

Скачать прайс раздела (CSV для Excel)Запросить коммерческое предложение

10 серий · 54 позиции · от 560 ₽ · на складе в Истре — 5

Как выбрать: Блок подготовки воздуха ФРЛ: из чего состоит, в каком порядке собирается и как выбрать

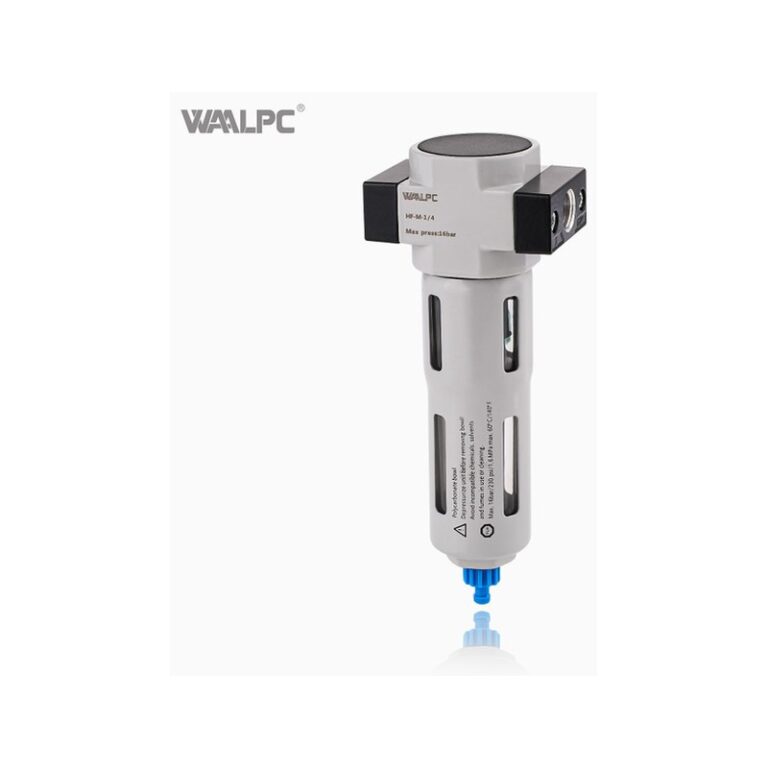

Фильтр HF
HFMAXI

Фильтр HF

поставка 3–5 недель
Модель / порт
1 300 ₽
диапазон серии 1 300 — 3 990 ₽
Заказать
Фильтр HDAF
HDAF20-02

Фильтр HDAF

поставка 3–5 недель
Модель
Порт
1 100 ₽
диапазон серии 1 100 — 2 860 ₽
Заказать

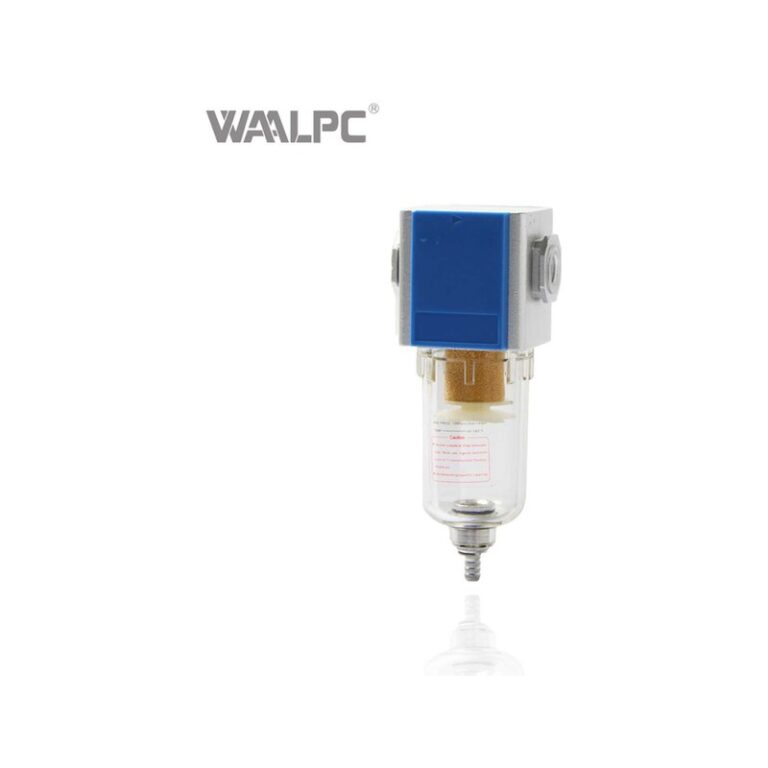

Фильтр GF
GF200-06

Фильтр GF

поставка 3–5 недель
Модель
+1
Порт
+3
960 ₽
диапазон серии 960 — 5 280 ₽
Заказать

Все серии раздела «Фильтры пневматические»: типоразмеры и цена от

СерияТипоразмерыПозицийЦена от
AF — Пневматические фильтры811, 911, 1011, 1200, 1500, 2000, 400011560 ₽
GF — Фильтр200, 300, 400, 6009960 ₽
AM — Туманоотделитель150C, 250C, 350C66 090 ₽
AMG — Водоотделитель150C, 250C, 350C65 960 ₽
HDAF — Фильтр20, 30, 4051 100 ₽
QSL — Фильтр-влагоотделитель08, 10, 15, 20, 2551 640 ₽
SF-BPV — Фильтр нержавеющий SFSF200, SF400, SF600, SF800410 860 ₽
BF — Фильтр2000, 3000, 40003940 ₽
HF — ФильтрMAXI, MIDI, MINI31 300 ₽
NAF — Фильтр20002940 ₽

Цены — из каталога, обновляются вместе с ним. Размеры и параметры каждой серии — в её карточке.

Показано серий: 10

Только в наличии
Присоединение (размер порта)
Степень фильтрации
Автор: команда CORNETA.TECH.

В разделе «Фильтры пневматические» — HF — фильтр (3 исполнения), HDAF — фильтр (5 исполнений), SF-BPV — фильтр нержавеющий SF (4 исполнения), BF — фильтр (3 исполнения), GF — фильтр (9 исполнений), NAF — фильтр (2 исполнения) и ещё 4 серии. Типоразмеры/присоединения: 08, 10, 15, 20, 25, 30, 40, 150C и др. Цена от 560 до 235 830 ₽. На складе — 5 позиций из 54.

«Фильтры пневматические»: какие бывают размеры?

«Фильтры пневматические» — HF — MINI, MIDI, MAXI; HDAF — 30, 20, 40; SF-BPV — SF200, SF400, SF600, SF800; BF — 2000, 3000, 4000; GF — 200, 300, 400, 600; NAF — 2000. 2000 — 5 из 54; 25 — 1.

«Фильтры пневматические»: чем отличаются серии?

По каталогу: HF — 3 исполнения, от 1 300 до 3 990 ₽, размеров 3; HDAF — 5 исполнений, от 1 100 до 2 860 ₽, размеров 3; SF-BPV — 4 исполнения, от 10 860 до 70 860 ₽, размеров 4; BF — 3 исполнения, 940 ₽, размеров 3; GF — 9 исполнений, от 960 до 5 280 ₽, размеров 4; NAF — 2 исполнения, 940 ₽.

«Фильтры пневматические»: какое давление у серий?

«Фильтры пневматические» — HF — 1,2 МПа; HDAF — 1,0 МПа; SF-BPV — до 2 МПа; BF — 0,95 МПа; GF — 1,0 МПа; NAF — 1,0 МПа. Данные есть у 6 из 10.

«Фильтры пневматические»: есть ли совместимый аналог по коду импортного изделия?

В разделе «Фильтры пневматические» 10 серий WAALPC, всего 54 исполнения, цена от 560 ₽. Для импортного обозначения подбираем совместимый аналог WAALPC: введите код изделия в поиск аналогов на сайте или пришлите артикул — покажем наш артикул, цену и отличия по присоединению и размеру. Соответствие подтверждается по каталогам производителей, а не по похожести названия.

«Фильтры пневматические»: что прислать для заказа и подтверждения исполнения?

По разделу «Фильтры пневматические» — 10 серий и 54 исполнения, из них на складе 5. Пришлите артикул изделия или код импортного аналога, диаметр и присоединение, при необходимости чертёж узла — мы подтвердим исполнение по реестру и каталогам производителей, укажем наличие и цену по каждому артикулу. Юридическим лицам выставляем счёт, УПД и работаем через ЭДО, закупки по 44-ФЗ и 223-ФЗ оформляем.

Что есть в разделе «Фильтры пневматические»?

«Фильтры пневматические» — 54 позиции в 10 сериях. Больше всего исполнений у AF — 11; дешевле всего AF — от 560 ₽; типоразмеры и присоединения: 08, 10, 15, 20, 25.

Подбор фильтра по степени фильтрации, давлению и расходу

СерияНазначениеСтепень фильтрацииРабочее давлениеРасход при 0,7 МПа
AFфильтр сжатого воздуха25 мкм (без суффикса), 5 мкм (W), 40 мкм (X)—AF2000-01/-02 — 750 л/мин
BFфильтр сжатого воздуха25 мкм (без суффикса), 5 мкм (W), 40 мкм (X)до 0,95 МПа—
NAFфильтр сжатого воздуха25 мкм (без суффикса), 5 мкм (W), 40 мкм (X)——
GFфильтр сжатого воздуха40 мкм (все типоразмеры 200–600)——
HDAFфильтр сжатого воздуха25 мкм0,15–1,0 МПа—
QSLмагистральный фильтр-влагоотделитель—0–1,0 МПаQSL-08 (G1/4) — 750, QSL-10 (G3/8) — 1 800, QSL-15 (G1/2) — 3 000, QSL-20 (G3/4) — 5 000, QSL-25 (G1) — 7 000 л/мин
HFфильтр сжатого воздуха———
SFмагистральный фильтр, нержавеющий корпус———
AMтуманоотделитель———
AMGводоотделитель———

Значения — по листам производителя WAALPC; «—» — в листе не указано, уточняйте по карточке серии. Буква в конце кода фильтра AF, BF, NAF задаёт степень фильтрации: без буквы — 25 мкм, W — 5 мкм, X — 40 мкм.

Какую степень фильтрации выбрать?

Для распределителей и пневмоцилиндров обычно достаточно 40 мкм: такую подготовку воздуха называют руководство Festo на линейные цилиндры и карточка распределителя 4V. Тоньше очищают отдельной ступенью после основного фильтра: AFM — 0,3 мкм (сепаратор масляного тумана), AFD — 0,01 мкм.

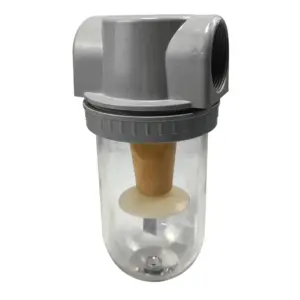

Какой расход у магистрального фильтра QSL?

Номинальный расход при давлении 0,7 МПа по каталогу WAALPC: QSL-08 с резьбой G1/4 — 750 л/мин, QSL-10 (G3/8) — 1 800, QSL-15 (G1/2) — 3 000, QSL-20 (G3/4) — 5 000, QSL-25 (G1) — 7 000 л/мин. Рабочее давление 0–1,0 МПа.

Какие подразделы есть в разделе «Фильтры пневматические»?

8 подразделов, всего 54 исполнения с ценой: Водоотделитель AMG — 6 исполнений (AMG), от 5 960 ₽; Пневматические фильтры AF — 11 исполнений (AF), от 560 ₽; Туманоотделитель AM — 6 исполнений (AM), от 6 090 ₽; Фильтр BF — 3 исполнения (BF), от 940 ₽; Фильтр GF — 9 исполнений (GF), от 960 ₽; Фильтр HDAF — 5 исполнений (HDAF), от 1 100 ₽; Фильтр NAF — 2 исполнения (NAF), от 940 ₽; Фильтр-влагоотделитель QSL — 5 исполнений (QSL), от 1 640 ₽. Серии, характеристики и цены по исполнениям — на странице каждого подраздела.

«Фильтры пневматические»: на какие импортные артикулы есть совместимый аналог?

Aignep T010 204 101 000 → AF4000-03; Aignep T010 204 201 000 → AF4000-03; Aignep T010 205 101 000 → AF4000-04; AirTAC GAF200 → GF; AirTAC GAF200-06 → AF2000-01; AirTAC GAF200-06 → GF200-06; Camozzi MC104-F00 → AF2000-02; Camozzi MC104-F04 → AF2000-02; Camozzi MC104-F05 → AF2000-02; E.MC EAF2000-01 → AF2000-01. Проверенных пар — 185 (Aignep — 6, AirTAC — 16, Camozzi — 32, E.MC — 5, Festo — 47, Mindman — 6, Norgren — 16, Pneumax — 12, SMC — 43, Univer — 2).

Что из раздела «Фильтры пневматические» есть на складе в Истре?

5 исполнений из 54: QSL-08, QSL-10, QSL-15, QSL-20, QSL-25. По сериям: QSL — 5 из 5. Наличие по каждому исполнению — в карточке серии при выборе типоразмера.

📋 Подбираете партию или не нашли позицию?

Пришлите список артикулов — подберём аналоги WAALPC, проверим совместимость по ISO и вышлем счёт.

Нажимая «Отправить», вы соглашаетесь с политикой ПДн. ИП Ибрагимова С.А.

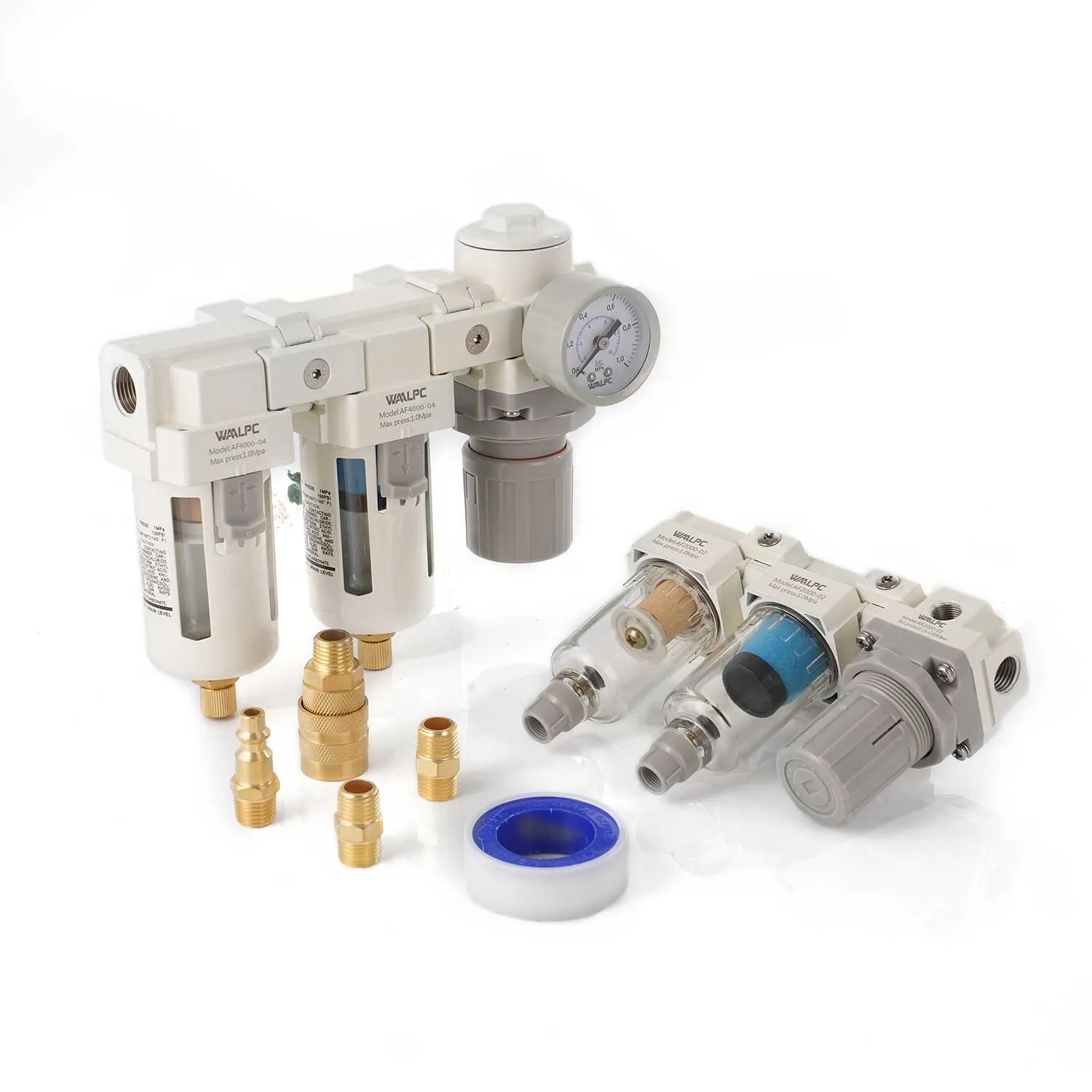

Как подобрать подготовку воздуха?

Блок подготовки выбирают по расходу воздуха, а объём ресивера и потери давления считают по линии.

Документация на серии раздела

Паспорта остальных серий — в их карточках. Изготовитель WAALPC: назначение, подключение, условия эксплуатации.

Как заказать и получить товары раздела «Фильтры пневматические»?

Пневматические фильтры — устройства очистки сжатого воздуха от твёрдых частиц (пыль, ржавчина, окалина) и сконденсировавшейся влаги. Защищают клапаны, пневмоцилиндры и другое оборудование от износа и засорения. В каталоге — фильтры Waalpc с портами G1/4 и G3/8 — аналоги европейских брендов LF, японских аналогов AF, итальянских аналогов N. Зачем нужен фильтр в пневмосистеме Компрессор подаёт воздух с примесями: частицами ржавчины из ресивера, окалиной из труб, пылью из окружающей среды, каплями воды и масла. Без фильтрации за 2–3 месяца: Заклиниваются клапаны распределителей Пересыхают и рвутся уплотнения цилиндров Ржавеют штоки и внутренние поверхности Забиваются мелкие сопла и отверстия (глушители, дроссели) Степень фильтрации Определяет размер частиц, которые задерживает фильтр: 40 мкм — стандартный фильтр для пневмоавтоматики. Задерживает пыль, окалину, ржавчину. Дёшев, прост в обслуживании. 5 мкм — точный фильтр. Защищает современную пневматику (европейские серии DSBC, японских аналогов CP96) от мельчайших частиц. 0,01 мкм (коалесцирующий) — микрофильтр для удаления масляных туманов. Для пищевой, фармацевтической промышленности. Угольный (адсорбционный) — удаляет запахи и остаточные пары масла. Устанавливается после коалесцирующего. Отделение конденсата Фильтр не только задерживает частицы, но и отделяет сконденсировавшуюся влагу. Вода скапливается в прозрачном стакане на дне фильтра и сливается через клапан: Ручной слив — поворотный кран, открывают 1 раз в смену Полуавтоматический — поплавковый клапан с ручным дублированием Автоматический — электромагнитный или пневматический клапан слива по таймеру или уровню Как выбрать пневматический фильтр Расход воздуха — определяет размер фильтра (Cv). Калькулятор расхода → Степень фильтрации — 40 мкм для стандарта, 5 мкм для точной пневматики Размер порта: G1/4 (до 500 л/мин), G3/8 (до 1500), G1/2 (до 3000) Тип слива: ручной или автоматический Материал стакана: поликарбонат (стандарт) или металлический (агрессивная среда, высокая температура) Монтаж фильтра Фильтр устанавливается в начале пневмолинии, сразу после магистрали (или перед ФРЛ-блоком). Ориентация строго вертикальная (стакан вниз). Направление потока — указано стрелкой на корпусе. При монтаже обеспечьте доступ к стакану для слива конденсата и замены фильтрующего элемента. Обслуживание Слив конденсата — ежедневно или по мере накопления Замена фильтрующего элемента — раз в 3–6 месяцев (или при росте перепада давления) Проверка стакана — трещины, загрязнение, износ уплотнений Аналоги европейских брендов, японских аналогов, итальянских аналогов Подтверждённые пары по полному коду: Festo LF (серия D) → наша серия HF, Festo MS6-LF → AF2000. Для Festo LFMA/LFMBA, SMC AF/AFM, Camozzi N и New Deal пары сверяем по полному артикулу. Связанное оборудование ФРЛ-блоки (фильтр + регулятор + лубрикатор) | Регуляторы давления | Фильтры-регуляторы | Осушители воздуха

В разделе 54 позиций.
