Пневмоцилиндр мини CD85
Пневмоцилиндр мини CD85, Ø 10–40 мм, ход 10–500 мм. Совместимый аналог SMC CD85. поставка 2–4 недели.

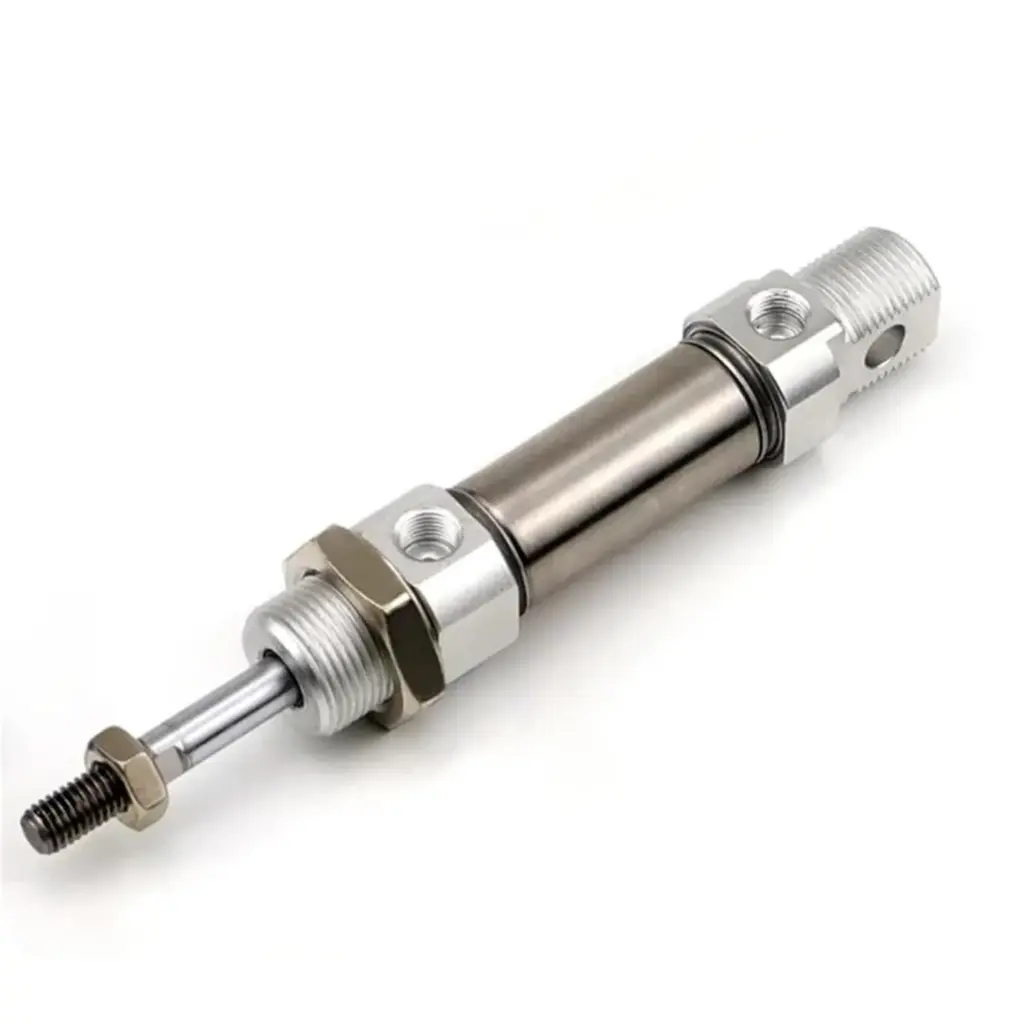

Пневмоцилиндр мини WAALPC CD85 — малогабаритный, для лёгких операций и точного позиционирования. Диаметр поршня 10–40 мм, ход 10–500 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из нержавеющей стали. Совместимый аналог SMC CD85, совместим по присоединительным и габаритным размерам. Совместимый аналог SMC CD85.
Конструкция и принцип работы
Конструкция CD85 основана на герметичной гильзе с прокатанной зеркальной поверхностью, поршне с уплотнительными манжетами и направляющей штока. Сжатый воздух подаётся в одну из камер, перемещая поршень и шток в осевом направлении. Регулируемое демпфирование PPV или упругие резиновые буферы исключают удар поршня о крышку в крайних положениях. Внутренние полости анодированы для коррозионной стойкости, а магнит на поршне (опционально) позволяет устанавливать бесконтактные датчики положения по пазу корпуса.
Технические данные
- Ø поршня: 10–40 мм
- Ход: 10–500 мм
- Макс. рабочее давление: 1,0 МПа (10 бар)
- Температура: −20…+80 °C
- Рабочая среда: очищенный сжатый воздух
- Тип действия: двустороннее
- Материал корпуса: нержавеющая сталь
- Демпфирование: упругое / регулируемое (PPV)
Применение
Серия CD85 применяется в упаковочных автоматах, сборочных линиях, машинах для производства электроники и пищевой промышленности. Используется для прессовых, толкающих, прижимных, кантовочных и подъёмных операций. Совместим с пневматическим оборудованием подготовки воздуха (фильтр-регулятор-маслёнка), пневмораспределителями 5/2, 5/3 и магистральными арматурой.
Поставка и комплектация
Серия CD85 поставляется отдельной партией с учётом исполнения, требуемого диаметра поршня и длины хода. В комплектацию входит цилиндр (или захват/привод), уплотнения и заводская маркировка. Монтажные принадлежности — кронштейны, фланцы, проушины, вилки штока, датчики положения — заказываются отдельно по требованию заказчика. Срок поставки: 2–4 недели с момента подтверждения спецификации.
Особенности выбора
При подборе типоразмера серии CD85 учитывайте требуемое осевое усилие, скорость хода и условия окружающей среды. Диапазон диаметров поршня 10–40 мм покрывает большинство задач промышленной автоматизации — от малых сборочных операций до тяжёлых прессовых задач. Диапазон ходов 10–500 мм позволяет реализовать как короткие толкающие, так и протяжённые перемещения. Регулируемое демпфирование исключает удар поршня о крышку, что увеличивает ресурс цилиндра при высоких циклах нагружения. Доступные исполнения -A/MIC;/MI;A/MIC;H расширяют возможности монтажа и интеграции в систему управления.
Совместимость с импортными аналогами
Серия CD85 спроектирована как функциональный и присоединительный аналог SMC (SMC CD85) и совместима по габаритным размерам, по типоразмерам штока, по шагу резьбы и по схемам монтажа. Совместимый аналог устанавливается в существующих машинах вместо дорогостоящих импортных компонентов, без переделки оснастки, кронштейнов и подводящей пневмолинии. Заводская документация и эксплуатационные характеристики WAALPC сопоставимы с европейскими аналогами по точности позиционирования и сроку службы.

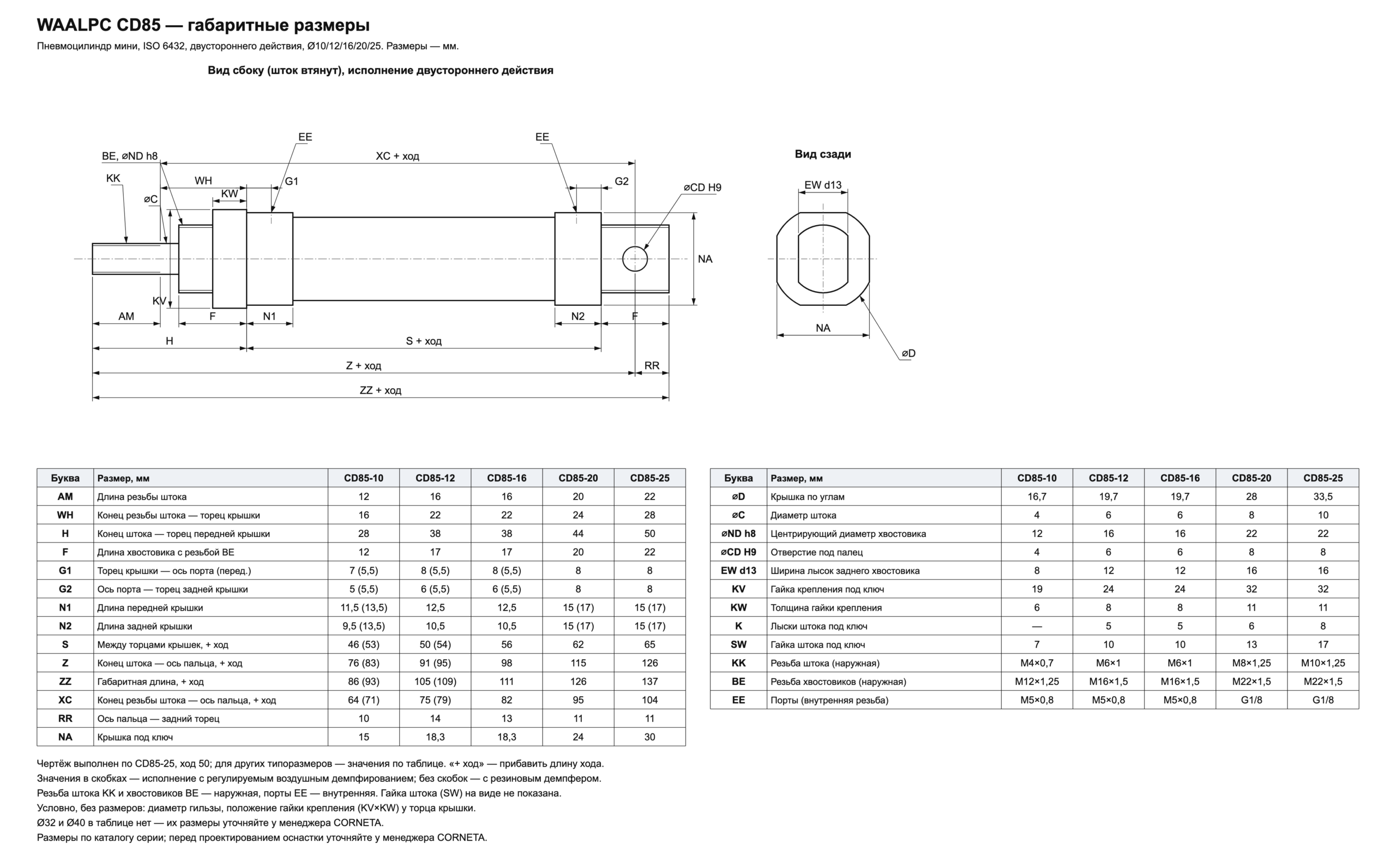

Какие типоразмеры и усилия у серии CD85?
Ряд включает диаметры 10, 12, 16, 20, 25, 32, 40 мм и ходы от 10 до 500 мм — всего 147 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø32 мм — 483 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный. Диапазон рабочих температур и давление указаны в характеристиках конкретного исполнения.
Как расшифровать артикул CD85?
Формат: CD85-{типоразмер}-{ход}
- CD85 — серия
- Типоразмер: 10 / 12 / 16 / 20 / 25 / 32 / 40
- Ход: 10 / 25 / 40 / 50 / 60 / 75 / 80 / 100 / 125 / 150 / 160 / 175
Пример: CD85-10-10
