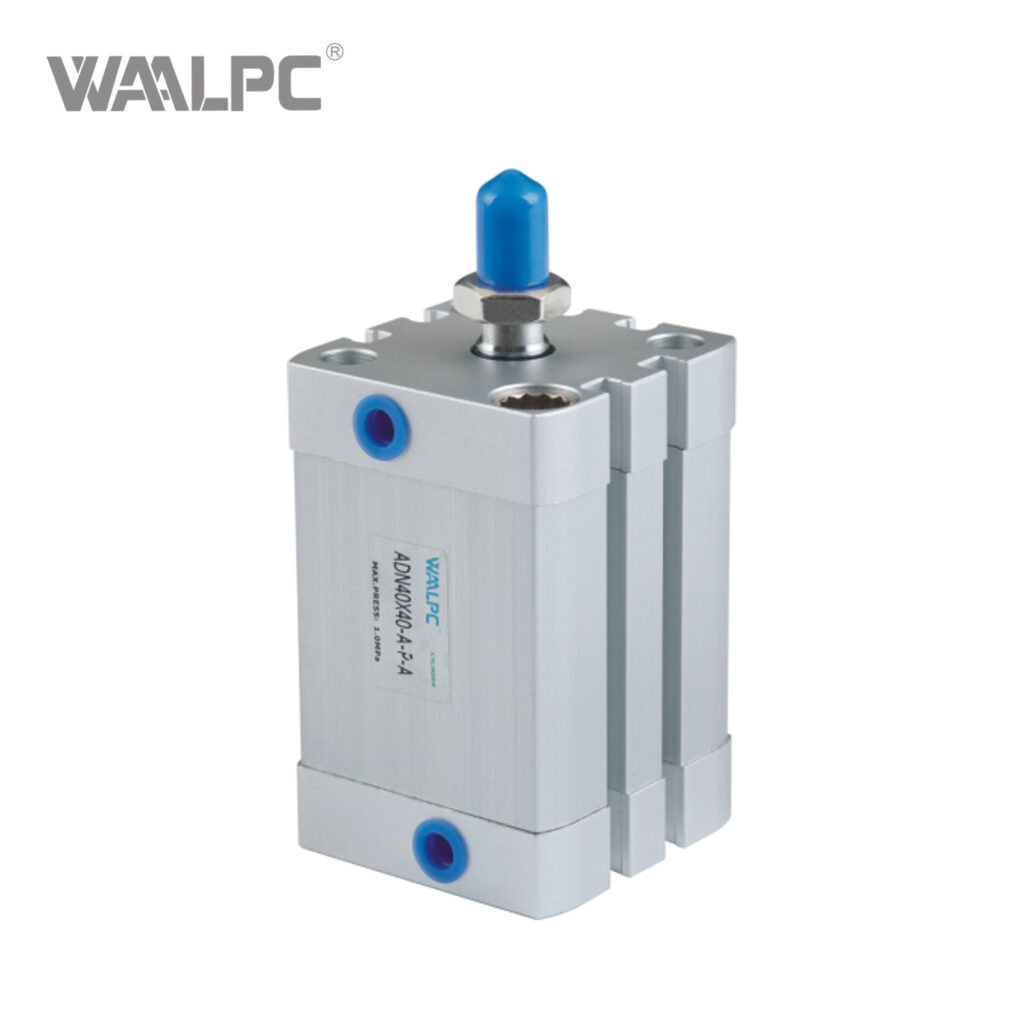

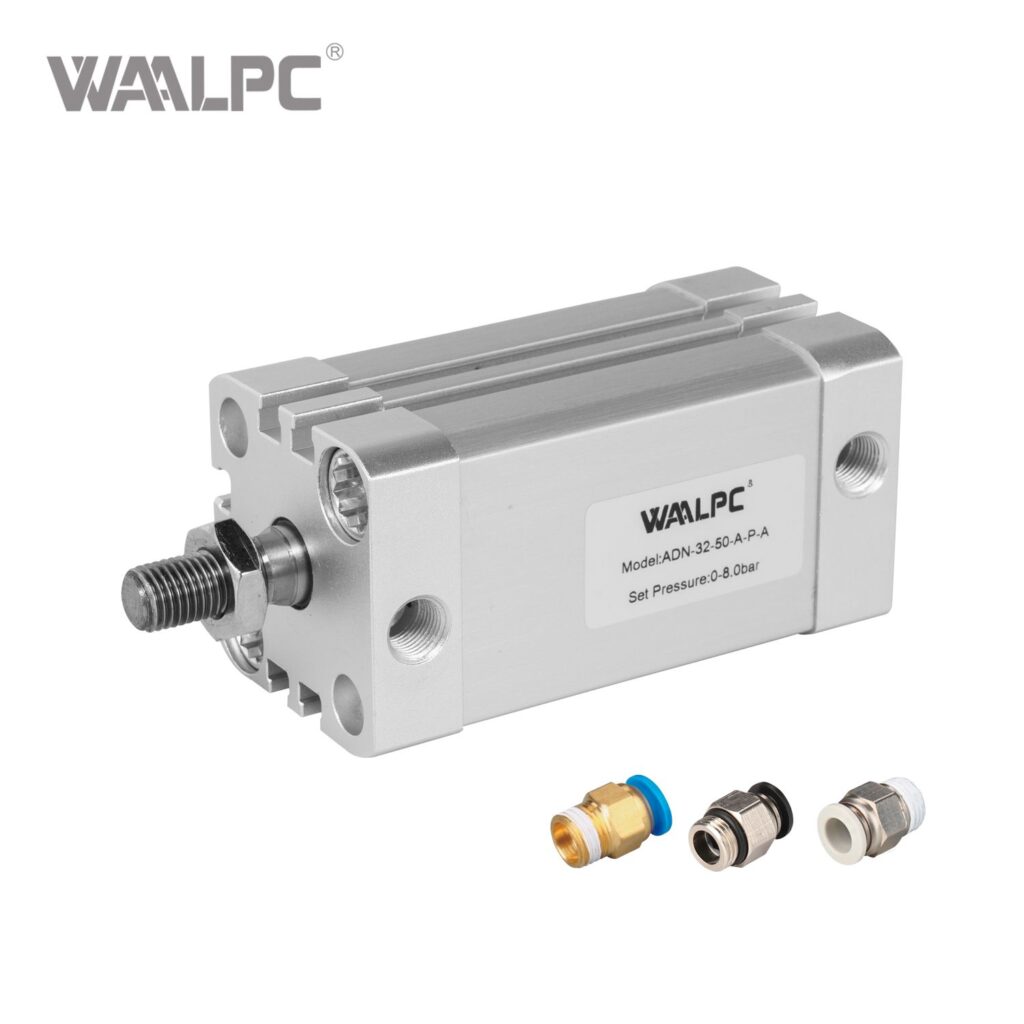

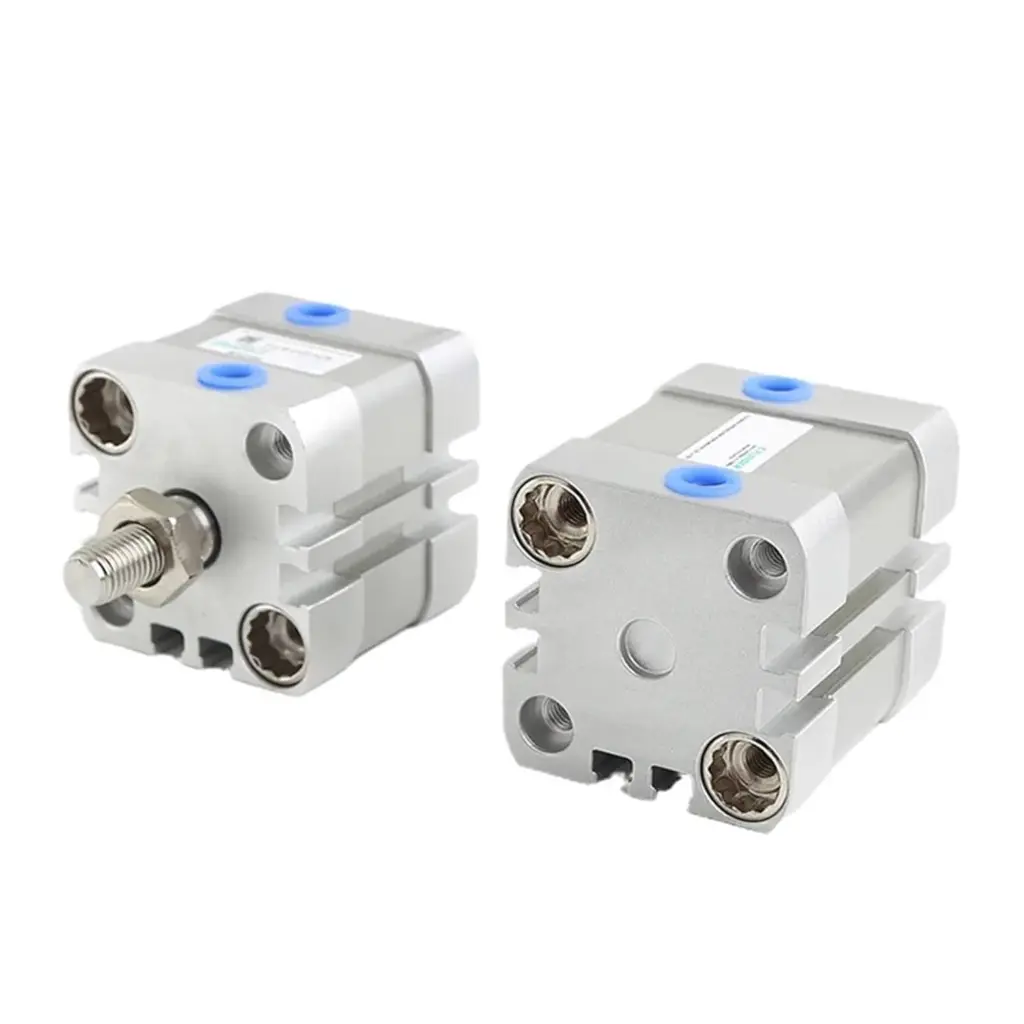

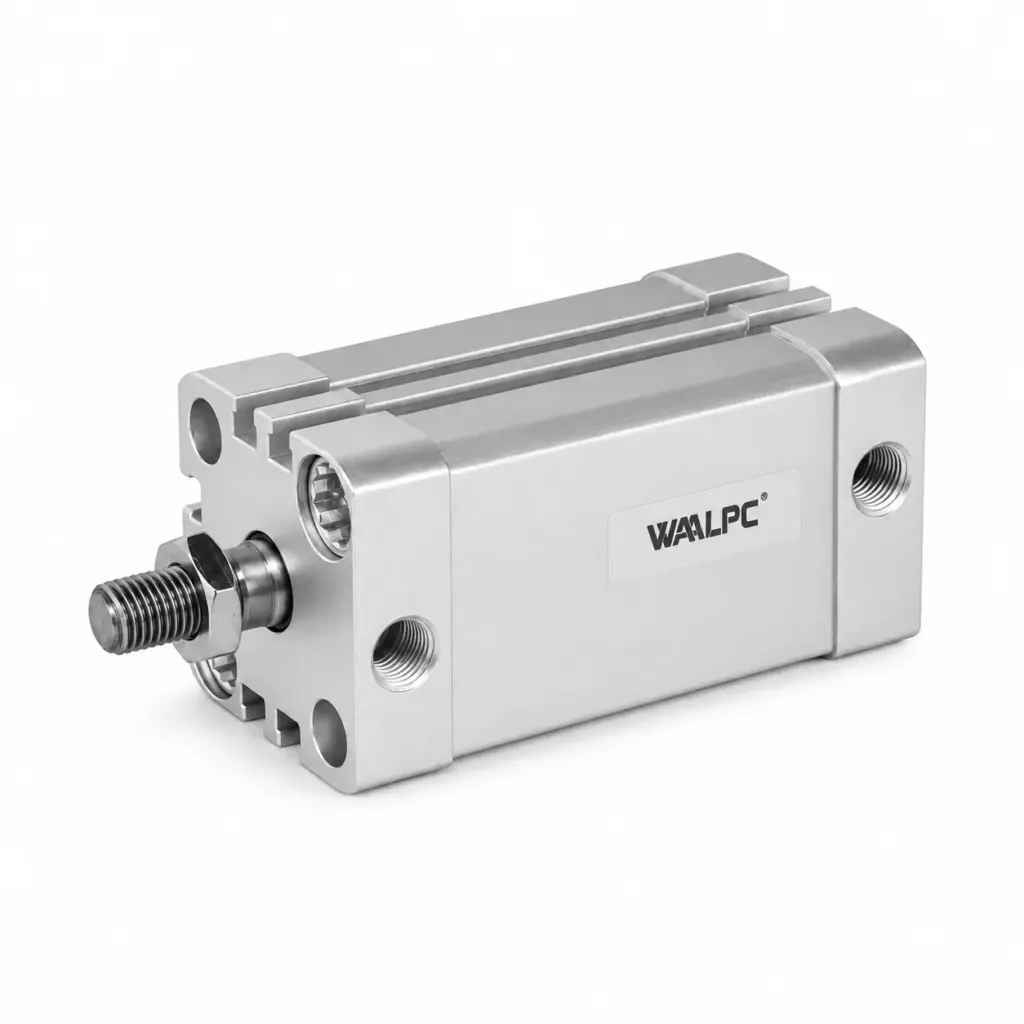

Пневмоцилиндр компактный ADN — ISO 21287 (Ø20–100)

WAALPC ADN — компактный короткоходовый пневмоцилиндр по стандарту ISO 21287 (Ø20–100 мм; типоразмеры Ø12, 16 и 125 мм — вне стандарта) в Festo-формате. Применяется в зажимных, фиксирующих и подающих операциях, где критичны минимальная установочная длина и высокая повторяемость хода. Совместимый аналог Festo ADN по присоединительным размерам, диаметру штока и положению крепёжных отверстий — сверьте по чертежу.

Конструкция и принцип работы

Цилиндр двустороннего действия с магнитным поршнем для бесконтактных датчиков положения. Корпус — анодированный алюминиевый профиль квадратного сечения с интегрированным пазом под датчики со всех сторон. Шток из закалённой хромированной стали, направляющая втулка обеспечивает поперечную нагрузку без перекоса. На крышках установлены эластомерные демпферы; демпфирование ADN — эластомерное (P), без регулировки. Поршень уплотнён низкофрикционной системой манжет — обеспечивает плавный ход при малых давлениях и стабильную скорость на длинной дистанции.

Технические данные

• Диаметр поршня: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 мм
• Длина хода: 5, 10, 15, 20, 25, 30, 40, 50 мм
• Тип действия: двустороннее с магнитным поршнем
• Рабочее давление: 0–0,8 МПа
• Скорость поршня: 30–500 мм/с
• Материал корпуса: анодированный алюминий, шток — хромированная сталь
• Демпфирование: эластомерное (P); исполнение P-A — с магнитным поршнем
• Присоединение: M5×0,8 / G1/8 / G1/4 (в зависимости от типоразмера)
• Монтаж: проходные отверстия, цапфы, фланцы, вилка — по ISO 21287

Применение

Серия ADN рассчитана на короткие циклические перемещения в условиях ограниченного монтажного пространства: упаковочные линии, сборочные станции, прижимы и фиксаторы в автомобильной промышленности, дозаторы и отсекатели в фармацевтике. Магнитный поршень и стандартный паз под датчик позволяют интегрировать цилиндр в позиционные контуры без дополнительных кронштейнов. По присоединительным размерам соответствует Festo ADN с внутренней резьбой штока (I) — подходит для подбора аналога вышедших из строя цилиндров в существующих машинах; сверьте по чертежу.

Поставка и комплектация

В стандартной комплектации: цилиндр в сборе с уплотнениями, магнитным поршнем и эластомерными демпферами. Доступны магнитные исполнения P-A; отдельно поставляются монтажные кронштейны (цапфы, фланцы, вилка с подшипником), датчики положения с разъёмом M8, тройники и быстроразъёмные соединения под пневмолинию. Поставка по России и ЕАЭС.

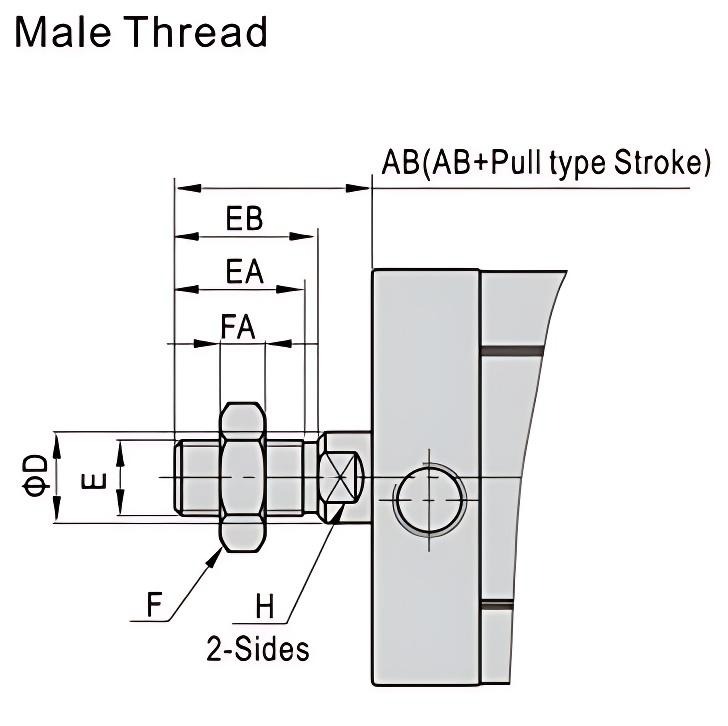

Какие габаритные и посадочные размеры у ADN?

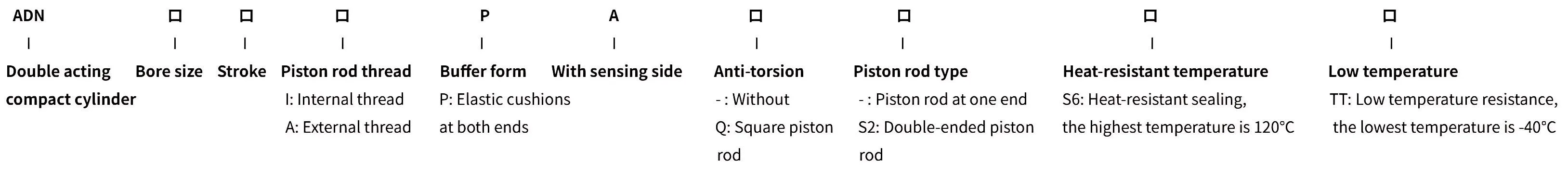

Система обозначения серии ADN (WAALPC) по каталогу производителя:

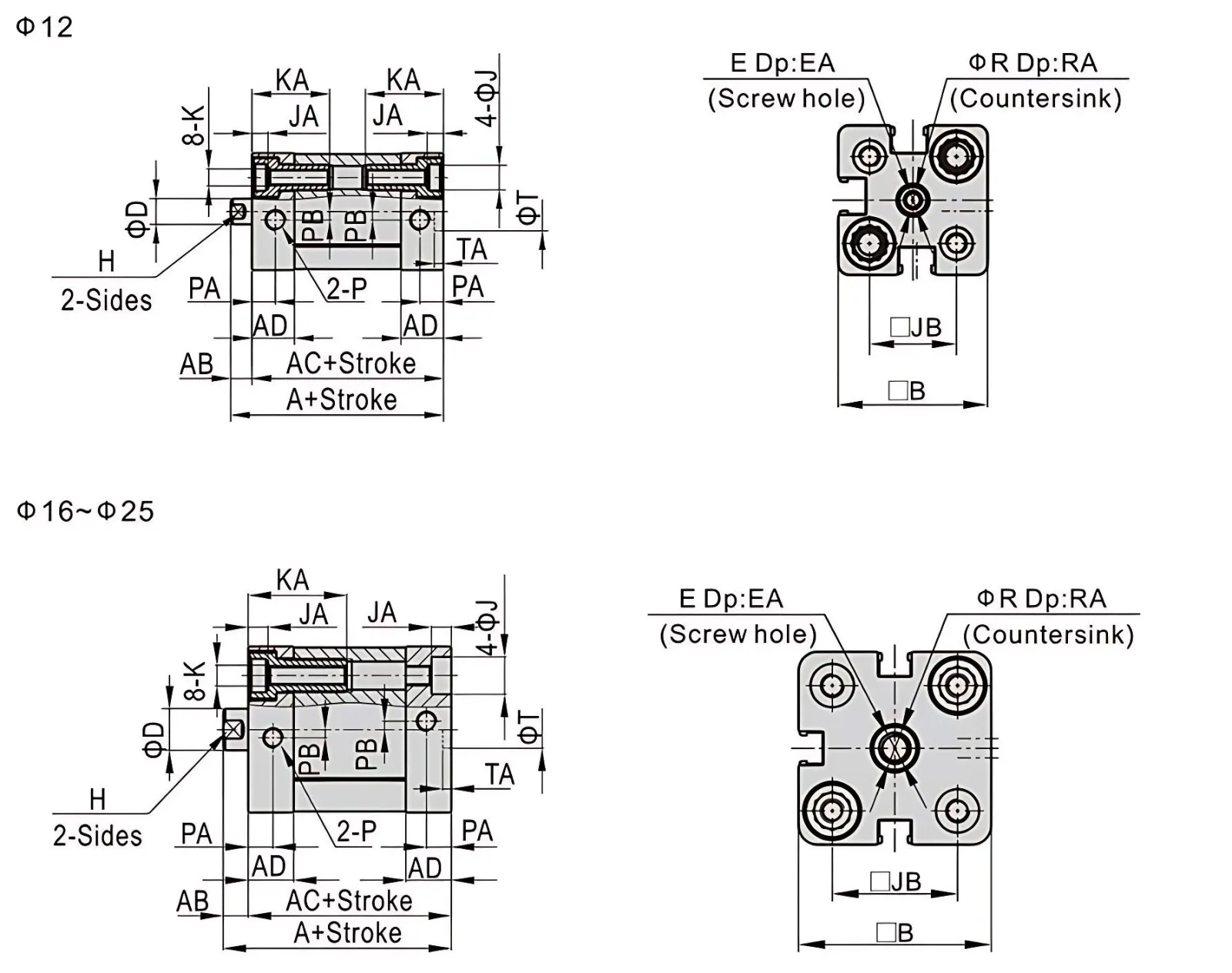

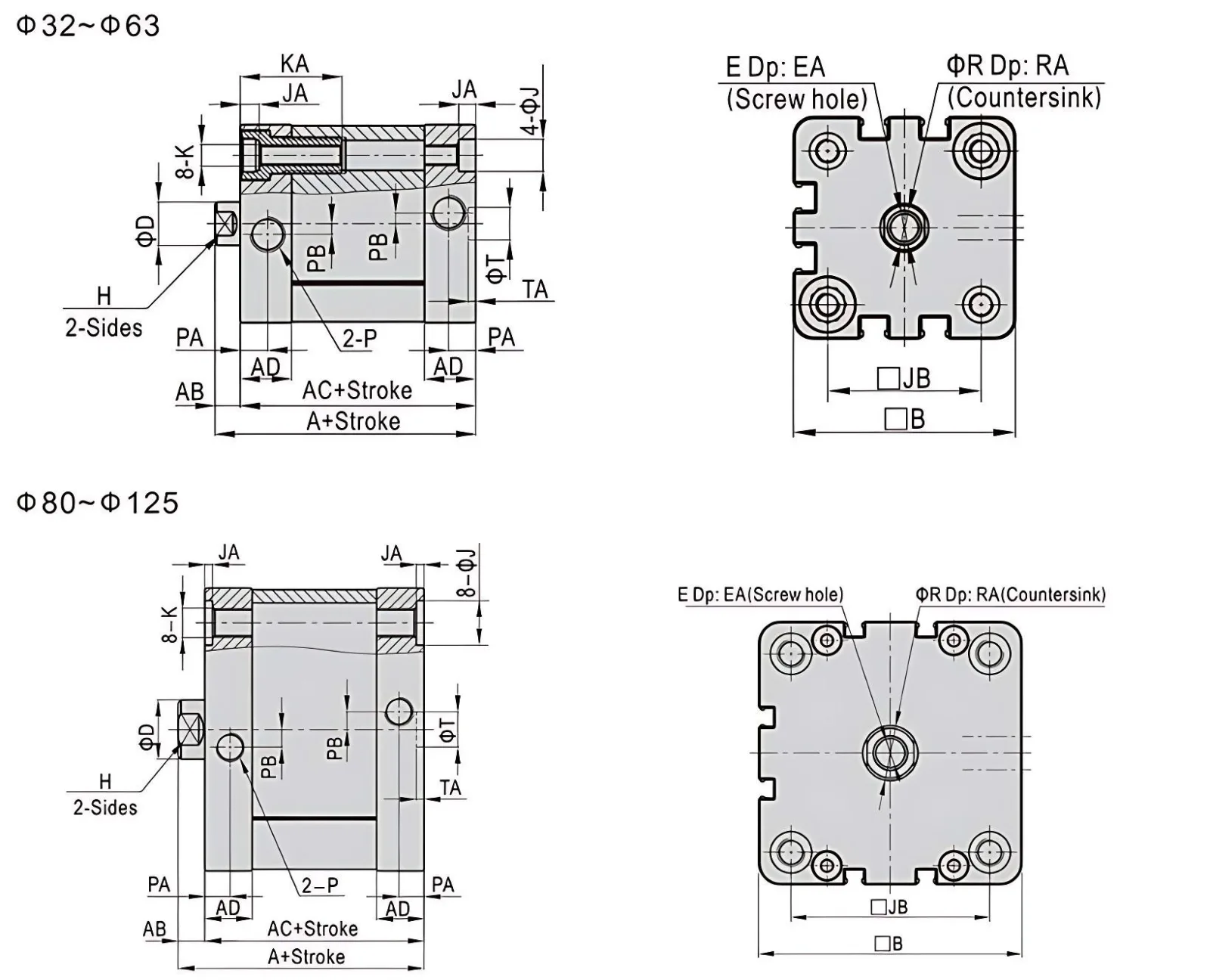

Размерные листы по типоразмерам:

Полный лист производителя со всеми диаметрами Ø12–Ø125 и таблицами: скачать PDF (WAALPC).

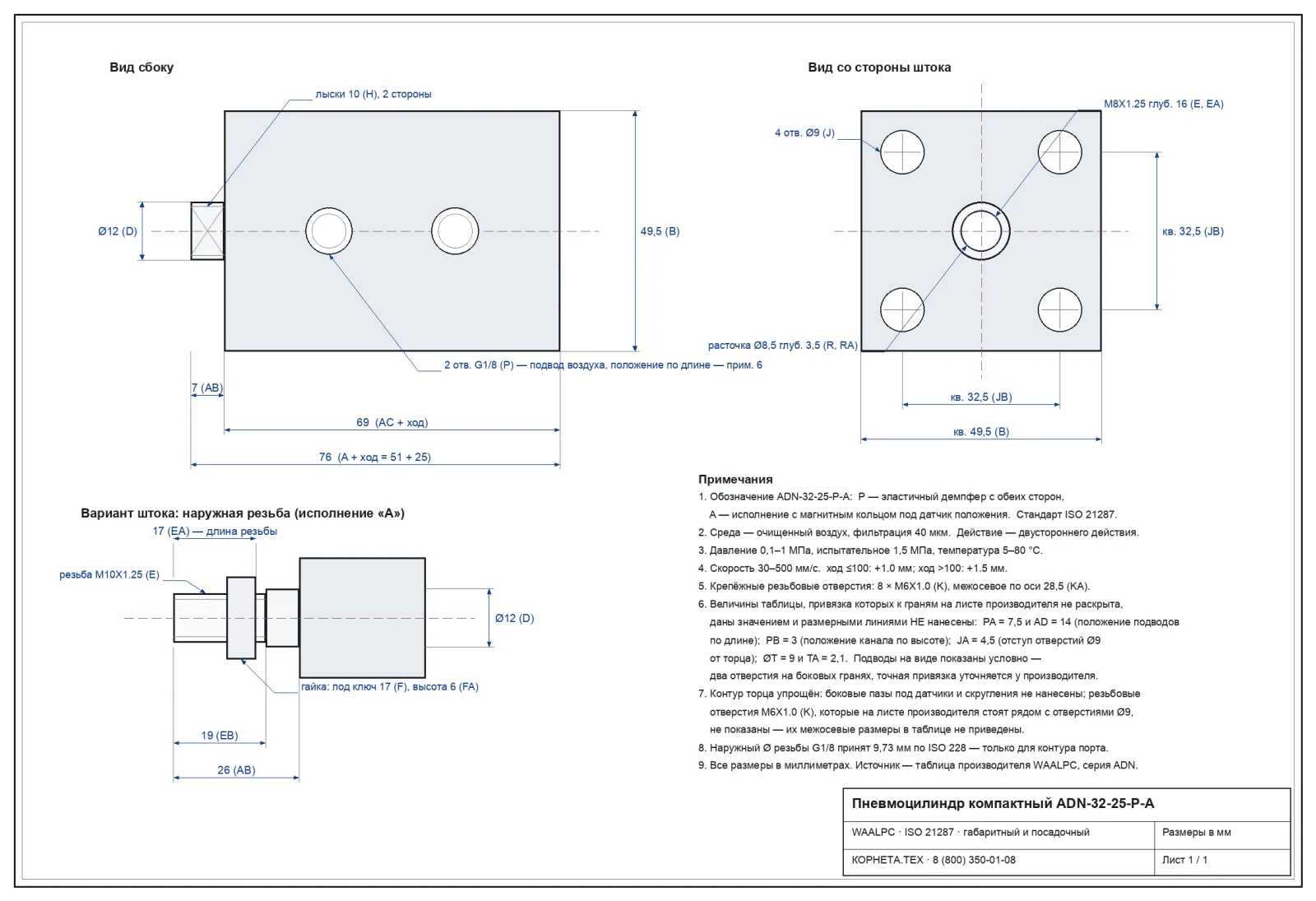

Пример чертежа конкретного типоразмера — ADN-32-25-P-A:

Чем ADN отличается от ADN-KP?

Рядом в каталоге стоит серия ADN-KP. Сравнение по реестру исполнений corneta.tech на 18.10.2026:

По строке «Ø поршня, мм» только у ADN — 12, 16, 20, 25, 125, остальное есть у обеих серий.

Калькулятор усилия пневмоцилиндра: усилие толкания и тяги по диаметру и давлению, как применять расчёт при подборе аналога.

Уплотнения изнашиваются раньше металла: ремкомплект ADN и общий подбор — в разделе ремкомплект пневмоцилиндра: состав и подбор.

Совместимость с импортными аналогами

Совместимый аналог — AVENTICS R422001002 — отличие: шток у AVENTICS из нержавеющей стали; Aignep WF0200005 — отличие: наибольшее давление у Aignep 10 бар, у нашего ADN 0,8 МПа; уплотнения у Aignep полиуретан, у нашего NBR; шток у Aignep Ø32–100 хромированная сталь (Ø20–25 нержавеющая), у нашего — высоколегированная сталь; Camozzi 32F2A020A005 — отличие: рабочее давление у Camozzi серии 32 1–10 бар, у нашего ADN до 0,8 МПа; E.MC SF40X50-S-M — отличие: резьба штока: у E.MC наружная (M), у нашего ADN — внутренняя; Festo ADN-12-5-I-P; Metal Work 290S2000050P — отличие: рабочее давление нашего ADN до 0,8 МПа, у Metal Work до 10 бар; Mindman MCJI-12-20-5 — отличие: рабочее давление нашего ADN до 0,8 МПа; у Mindman до 1,0 МПа; Norgren RA/192020/MX/5 — отличие: исполнение/резьба портов по бренду; Parker P1PS020DS7G0005 — отличие: рабочее давление нашего ADN до 0,8 МПа; у Parker до 10 бар; Pneumax 1540.20.5.01.1 — отличие: рабочее давление нашего ADN до 0,8 МПа; у Pneumax до 10 бар; Univer RM1000160005 — отличие: демпфирование у Univer регулируемое (у нас упругое P); XCPC ADN12X5 — отличие: у XCPC исполнение без магнита на поршне, наш ADN — с магнитом под датчик положения. Поправка: прежнее «наш до 0,8 МПа» неверно (совпадают присоединительные и установочные размеры, серия ADN).

Почему ADN ставят в узлы, где мало места вдоль оси штока?

ADN — компактный цилиндр двустороннего действия по ISO 21287, корпус короче цилиндров ISO 15552 того же диаметра. Диаметры 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 и 125 мм, ходы 5, 10, 15, 20, 25, 30, 40 и 50 мм. Демпфирование эластомерное, нерегулируемое, шток из высоколегированной стали, уплотнения NBR, резьба на штоке внутренняя. По прайсу температура без исполнения S6 — от −5 до +80 °C, с S6 — от 0 до +120 °C.

Как расшифровать артикул ADN?

Формат: ADN-{типоразмер}-{ход}

• ADN — серия
• Типоразмер: 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125
• Ход: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50

Пример: ADN-12-5
