Пневмоцилиндр стандартный SILB — ISO 6431 с креплением LB foot, Ø40-200 мм, ход 25-1000 мм

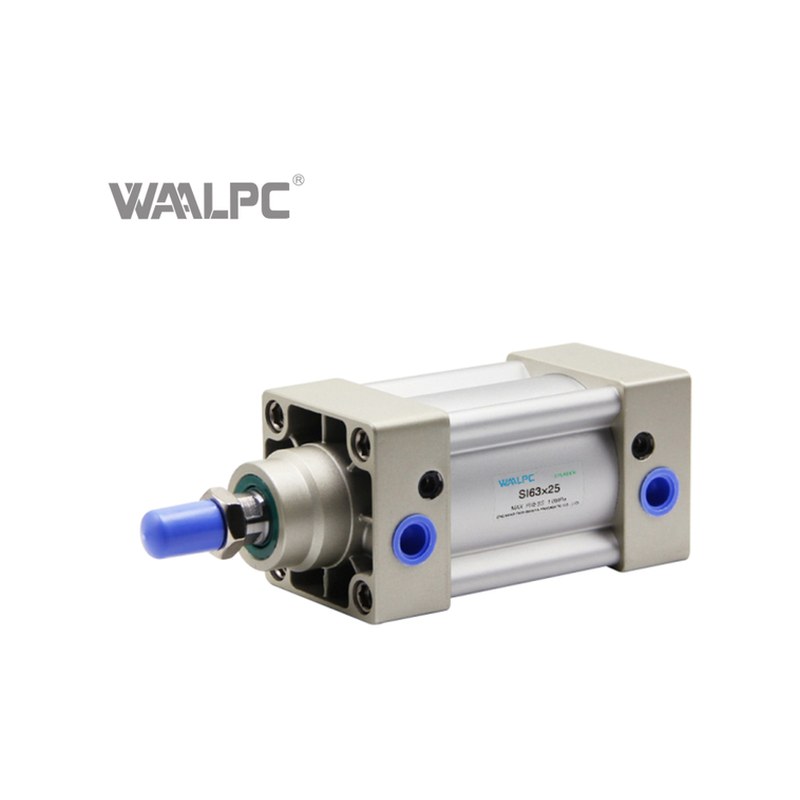

Серия WAALPC SILB — стандартные пневмоцилиндры по ISO 6431 (ISO 15552) с интегрированными опорными лапами LB foot, прямой совместимый аналог AirTAC SILB по габаритным, посадочным и присоединительным размерам. Применяются в линейных приводах конвейеров, на станках, в прессах, упаковочных и сортировочных машинах, где требуется жёсткое горизонтальное крепление цилиндра к раме без отдельных монтажных кронштейнов.

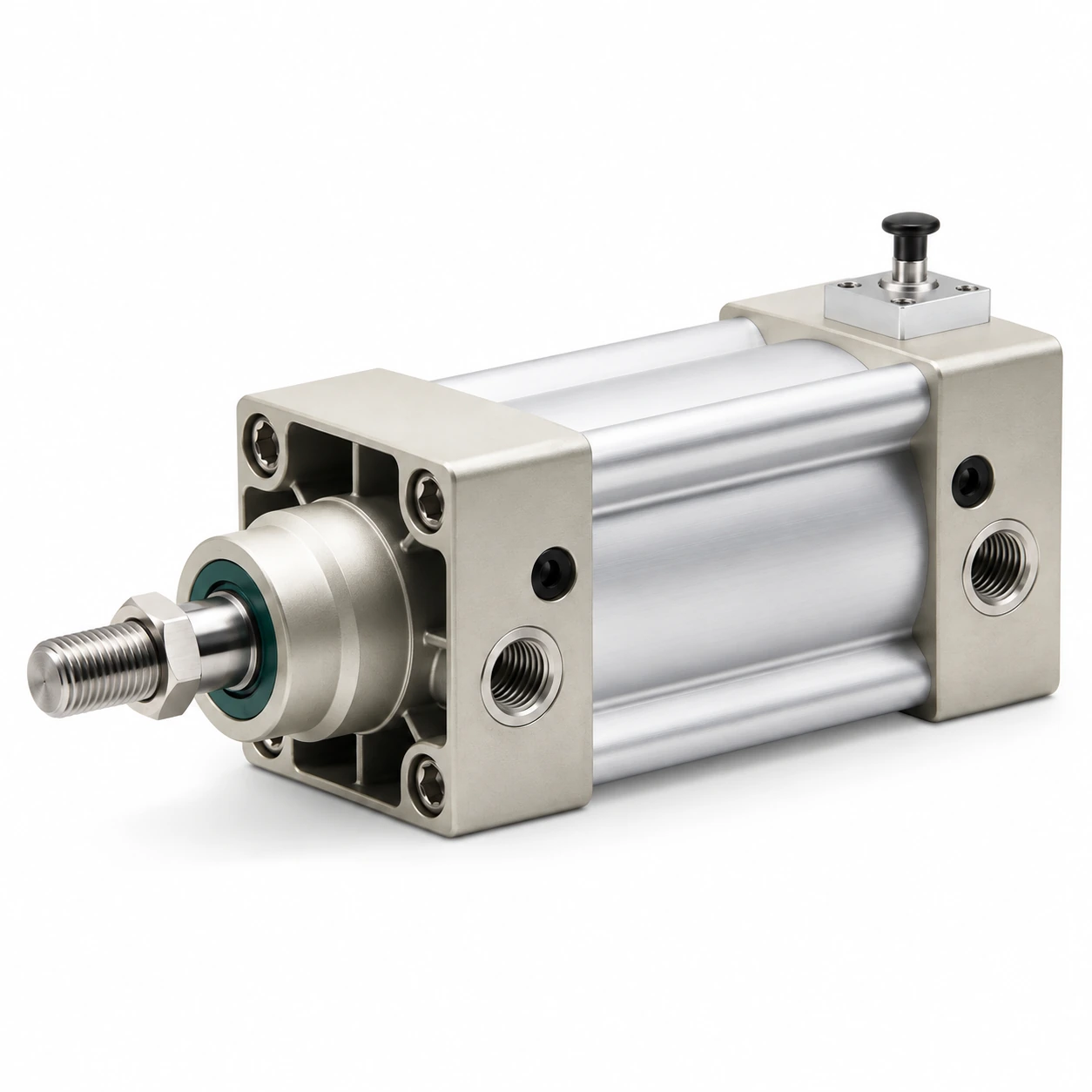

Конструкция и принцип работы

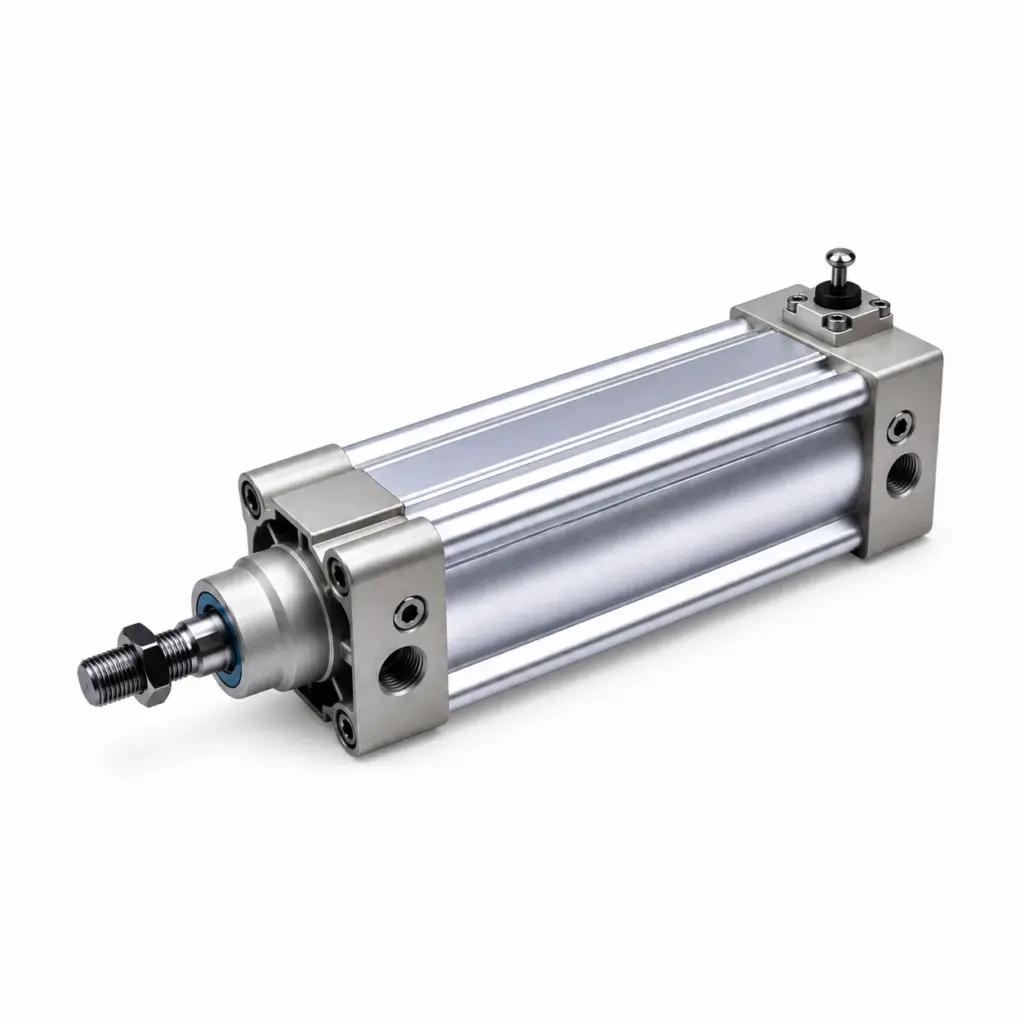

Конструкция базируется на стандартной схеме SI (ISO 6431): шпильчатая стяжка корпуса (tie-rod) из четырёх стальных тяг, гильза из анодированного алюминиевого сплава с зеркально обработанной внутренней поверхностью, передняя и задняя крышки из алюминиевого сплава с регулируемым демпфированием в обоих крайних положениях. Поршень с встроенным постоянным магнитом для бесконтактных датчиков положения, шток из хромированной нержавеющей стали. Опорные лапы LB foot отлиты как единое целое с задней крышкой и продублированы передней — это обеспечивает максимальную жёсткость крепления и точное соосное позиционирование штока относительно базы. Двустороннее действие: подача воздуха в передний или задний порт перемещает поршень в соответствующее направление, отработанный воздух стравливается через противоположный порт. Регулируемые винтами демпферы плавно гасят кинетическую энергию поршня в конце хода, предотвращая удары и продлевая ресурс уплотнений.

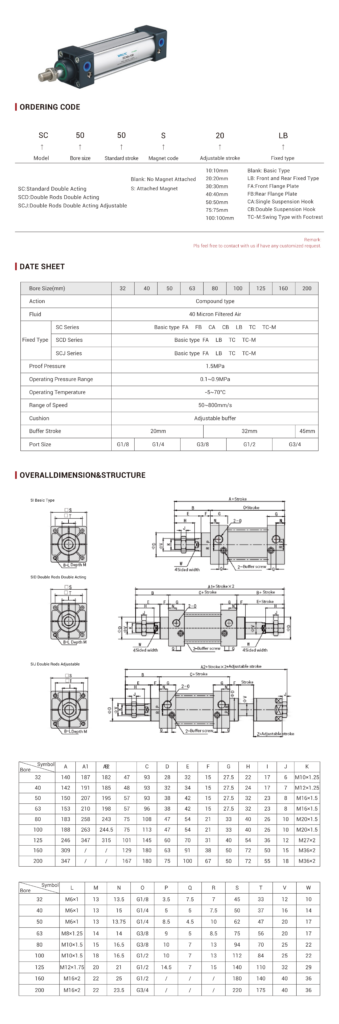

Технические данные

• Стандарт: ISO 6431 / ISO 15552, крепление по DIN ISO 8140 (LB foot)

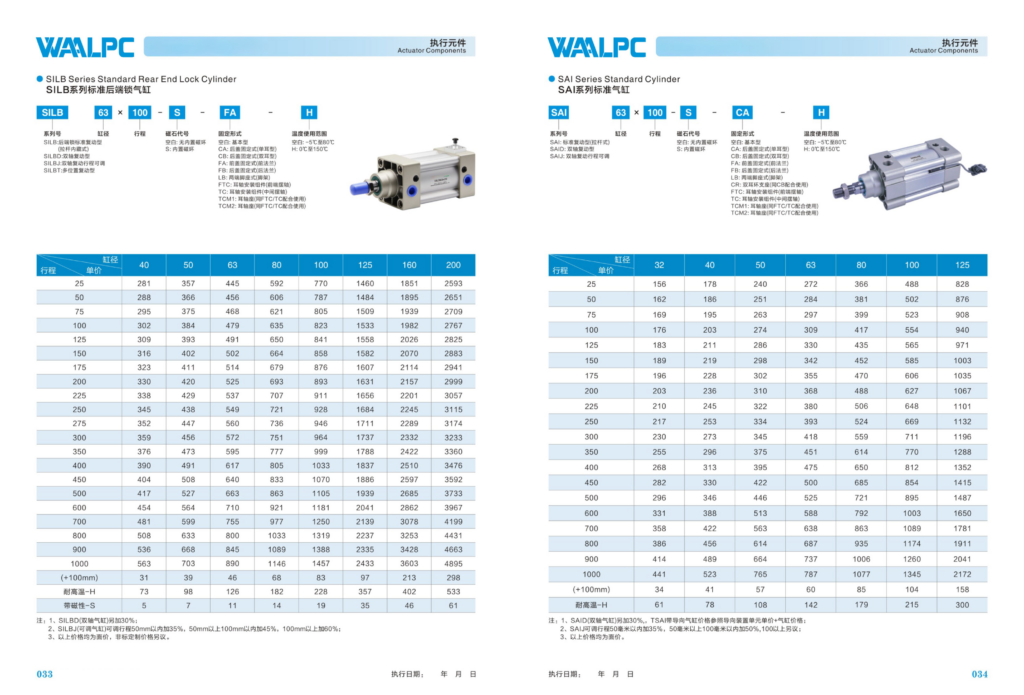

• Типоразмеры (Ø поршня): 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 мм
• Длина хода: 25 — 1000 мм (с шагом 25/50/100 мм, типовой ряд)
• Тип действия: двустороннего действия с регулируемым демпфированием
• Рабочая среда: очищенный сжатый воздух класса 5:5:4 по ISO 8573-1, без смазки или со смазкой
• Минимальное рабочее давление: 0,05 МПа (0,5 бар)
• Максимальное рабочее давление: 1,0 МПа (10 бар)
• Температура окружающей среды: −20 … +80 °C
• Материал корпуса: анодированный алюминиевый сплав, шток — хромированная нержавеющая сталь, тяги — оцинкованная сталь
• Скорость поршня: 50 — 1000 мм/с
• Магнитный поршень: стандартно (для бесконтактных датчиков на гильзе)
• Уплотнения: NBR (стандарт), опционально FKM (Viton) для повышенной температуры

Применение

SILB применяются там, где цилиндр работает в горизонтальной плоскости и нужна прямая фиксация к станине или раме без применения шарнирных вилок, цапф или фланцев. Типовые сценарии: толкатели на отводящих конвейерах сортировочных линий, прижимные узлы в станочной оснастке, приводы дверей и заслонок в технологических кабинах, узлы фиксации заготовок в сборочных кондукторах, приводы поворотных столов через рычажную передачу, прижимы в линиях термоформования и фасовки. Соответствие ISO 6431/15552 означает прямую взаимозаменяемость по присоединительным размерам с цилиндрами Festo DNC, SMC C95/CP95, AirTAC SI, Camozzi 60 серии — замена выполняется без переделки рамы, штока и подвода воздуха.

Поставка и комплектация

В стандартную поставку входит: цилиндр с уже установленными опорными лапами LB foot (передняя и задняя), штатные уплотнения NBR, паспорт изделия на русском языке, сертификат соответствия техническим регламентам ЕАЭС. По запросу: пара бесконтактных датчиков положения (рид-реле или индуктивные), удлинённый шток, виброгасители (амортизаторы) для портов G1/8…G1/2, фланцевый монтаж MF1/MF2/MF3/MF4 как опция, исполнения с уплотнениями FKM для агрессивных сред и повышенной температуры. Срок отгрузки от 2 недель.
