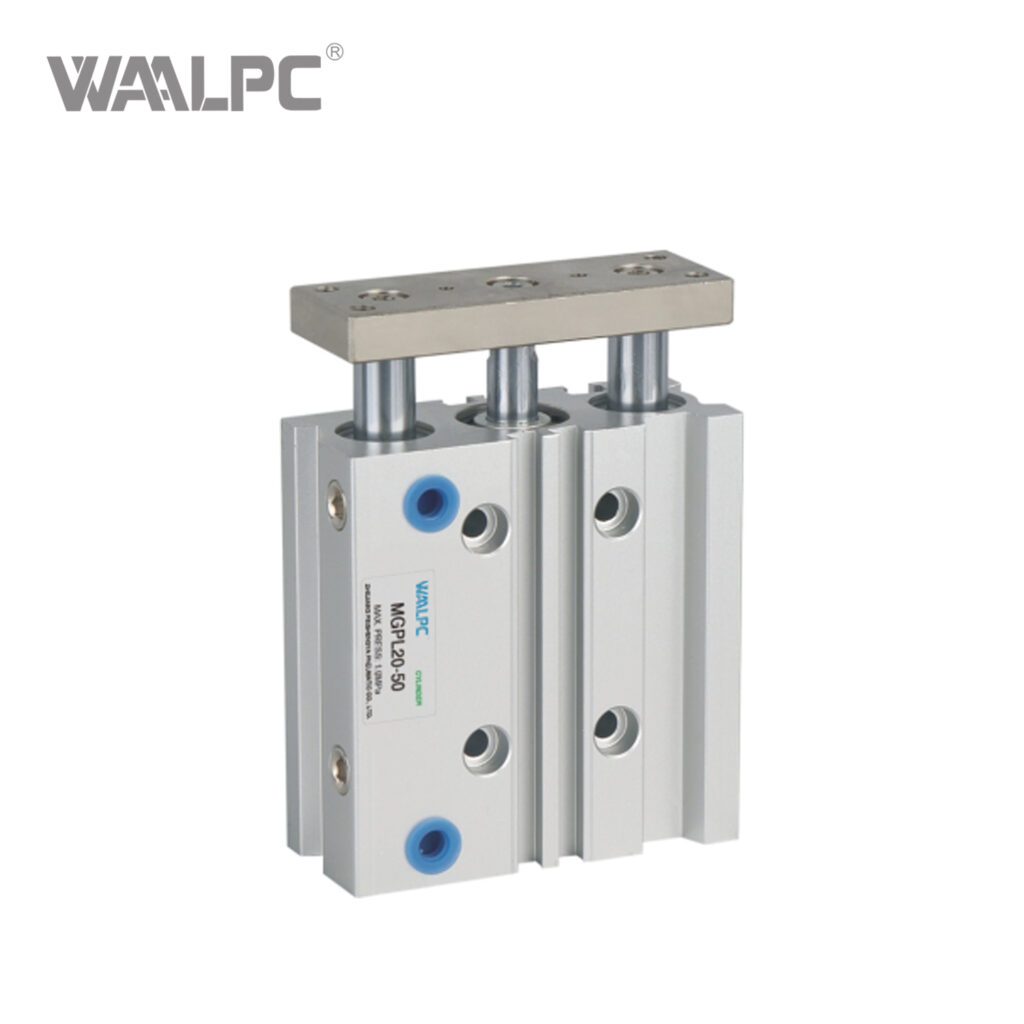

Пневмоцилиндр компактный с шариковыми направляющими MGPL — прямой совместимый аналог SMC MGPL, Ø12-100 мм, ход 10-400 мм

Серия WAALPC MGPL — компактные пневматические цилиндры со встроенными двумя направляющими валами на шариковых втулках (ball bushing), прямой совместимый аналог SMC MGPL (Compact Guide Cylinder, Ball Bushing) по габаритным, посадочным и присоединительным размерам. От серии MGPM отличается типом подшипника направляющих: шариковая втулка вместо подшипника скольжения обеспечивает плавный ход с низким стартовым сопротивлением и стабильным усилием по всему ходу штока. Применяются в задачах подачи (pusher), подъёма (lifter), плавного позиционирования заготовок на сборочных линиях, в манипуляторах pick & place, на испытательных стендах и в системах автоматической смены инструмента, где важны плавность и повторяемость движения.

Конструкция и принцип работы

Двустороннее действие, компактный корпус из алюминиевого сплава с твёрдым анодированием служит одновременно несущим элементом и направляющим блоком. Два параллельных направляющих вала из закалённой хромированной стали проходят сквозь высокоточные шариковые втулки линейного качения (ball bushing), что обеспечивает плавный ход с низким стартовым сопротивлением и стабильную силу проталкивания по всей длине рабочего хода. Такая схема снижает износ уплотнений штока при эксцентричной нагрузке и подходит для задач с частыми циклами и длинными ходами. По мере увеличения хода растёт и длина опорной части втулки, что повышает несущую способность по поперечной нагрузке. Стандартно установлены резинометаллические демпферы в крайних положениях; для типоразмеров Ø32 и выше доступна опция регулируемой пневматической амортизации. Магнитный поршень встроен по умолчанию — в пазы корпуса устанавливаются герконовые или электронные датчики положения серии CMSG/CS1.

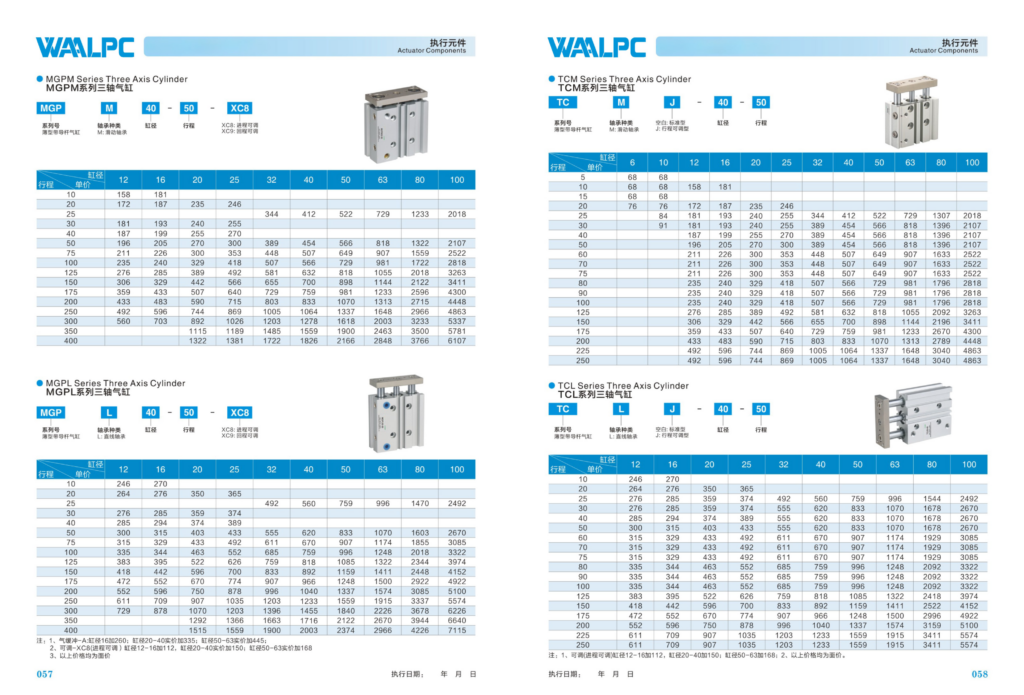

Технические данные

• Типоразмеры (Ø поршня): 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 мм
• Ход штока: 10, 20, 25, 30, 40, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400 мм (зависит от типоразмера)
• Тип действия: двустороннее (double acting)
• Рабочее давление: 0,15 – 1,0 МПа (1,5 – 10 бар)
• Испытательное давление: 1,5 МПа
• Температура рабочей среды и окружения: −10…+60 °C (без обмерзания)
• Рабочая среда: очищенный сжатый воздух (фильтрация 40 мкм, без обязательной смазки)
• Материал корпуса и торцевых крышек: алюминиевый сплав с твёрдым анодированием
• Материал штока и направляющих валов: закалённая углеродистая сталь с хромированием
• Тип подшипника направляющих: шариковая втулка (ball bushing) — линейное качение
• Демпфирование: резинометаллический буфер по обоим концам (стандарт); пневмодемпфер — опция для Ø32-100
• Магнитный поршень: встроен (для герконовых/электронных датчиков серии CMSG, CS1, D-A93)
• Точность хода направляющих валов: ±0,05 мм по параллельности
• Монтаж: через торцевые отверстия с резьбой M3-M16 и сквозные технологические отверстия в корпусе

Применение

Цилиндры MGPL выбирают там, где помимо устойчивости к боковой нагрузке требуется плавность хода и минимальное стартовое сопротивление: в задачах подачи и проталкивания деталей (pusher), на подъёмниках (lifter), при плавном перемещении хрупких заготовок, в манипуляторах pick & place с длинным ходом, в системах прижима с дозированным усилием, на упаковочных и фасовочных линиях, при автоматической подаче деталей на станки и в сборочные приспособления. За счёт встроенных шариковых направляющих исключается перекос штока при эксцентричном нагружении и обеспечивается равномерное движение без рывков, что критично для зажима стекла, оптики, электронных компонентов и точного дозирования. Совместимы со стандартными присоединительными и монтажными размерами SMC MGPL, что позволяет заменять оригинальные SMC MGPL-Z без переделки оснастки. На задачах с большой ударной нагрузкой (stopper, прижим тяжёлых деталей) рекомендуется выбирать серию MGPM с подшипниками скольжения.

Поставка и комплектация

В стандартный комплект входит сам цилиндр со штоком и двумя направляющими валами на шариковых втулках, монтажные опорные плиты с торцевыми резьбовыми отверстиями, штатные уплотнения NBR, паспорт изделия с протоколом приёмо-сдаточных испытаний, сертификат соответствия техническим регламентам ЕАЭС (ТР ТС 010/2011 «О безопасности машин и оборудования»). По запросу — фланцевые монтажные комплекты, проушины, вилки, удлинённый шток, исполнение с пневматической амортизацией, варианты с увеличенным ходом, монтажные кронштейны под датчики, исполнения с уплотнениями FKM для повышенных температур и применений с агрессивными средами. Срок отгрузки от 2 недель.
