MPTD

Газогидравлический цилиндр MPTD

Name: Газогидравлический цилиндр MPTD
Brand: WAALPC
SKU: MPTD-63-101~200
Availability: InStock

Газогидравлический цилиндр MPTD, Ø 63–160 мм. поставка 2–4 недели.

Артикулы серии: MPTD-63-1~100, MPTD-63-101~200, MPTD-63-201~300 (всего 24 модификаций)

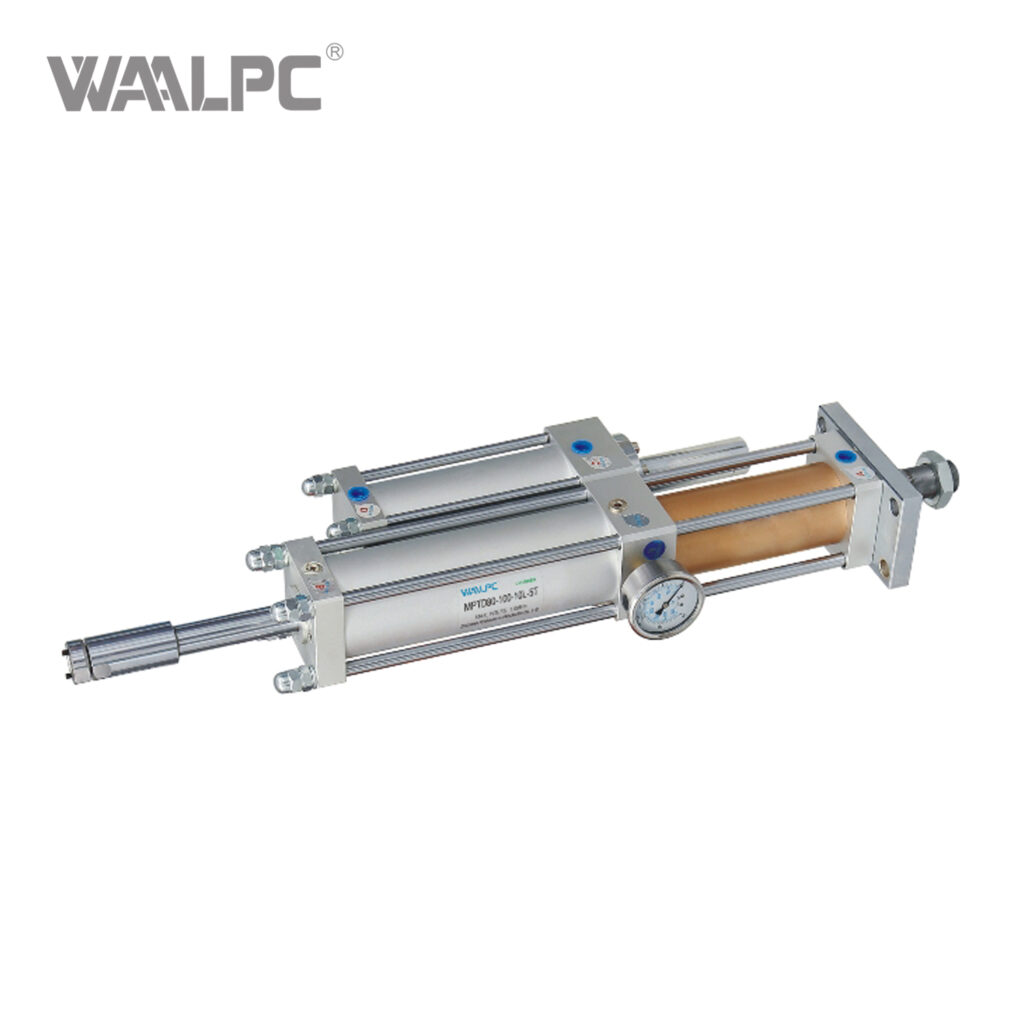

Газогидравлический цилиндр MPTD WAALPC MPTD-63-101~200

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Диаметр поршня

63–160

Максимальное рабочее давление

1,0 МПа (10 бар)

Температура окр. среды

−20…+80 °C

Рабочая среда

очищенный сжатый воздух

Тип действия

двустороннее

Материал корпуса

анодированный алюминиевый сплав

Тип демпфирования

упругое / регулируемое (PPV)

Артикул: MPTD-63-101~200

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Чертёж

Документы

Аксессуары

Газогидравлический цилиндр WAALPC MPTD — Ø63–160 мм — с газогидравлическим усилителем для плавного хода и высокого выходного усилия.

Конструкция и принцип работы

Серия WAALPC MPTD построена на классической компоновке: анодированный алюминиевый корпус сочетает малый вес с высокой коррозионной стойкостью, шток выполнен из нержавеющей или закалённой стали с антифрикционным покрытием для снижения трения и износа уплотнений. Внутренние уплотнения NBR обеспечивают герметичность во всём диапазоне рабочего давления и допускают эксплуатацию на очищенном сжатом воздухе по ISO 8573-1, класс 4 или чище. Поршень оснащён направляющим кольцом для равномерного распределения нагрузки на цилиндрическую поверхность гильзы — это снижает износ и продлевает ресурс. Конструкция с газогидравлическим усилителем для плавного хода и высокого выходного усилия позволяет применять серию там, где обычные пневмоцилиндры не справляются с заданными габаритами или нагрузкой.

Технические характеристики

Диаметр поршня: Ø 63–160 мм
Угол поворота / параметр исполнения по модели
Максимальное рабочее давление: 1,0 МПа (10 бар)
Диапазон температур: −20…+80 °C
Рабочая среда: очищенный сжатый воздух
Тип действия: двустороннее
Материал корпуса: анодированный алюминиевый сплав
Демпфирование: упругое или регулируемое (PPV)
Количество типоразмеров в серии: 24 модификаций

Применение

Серия WAALPC MPTD применяется на автоматизированных линиях машиностроения, в упаковочном оборудовании, на сборочных постах, в составе манипуляторов и подающих механизмов, на испытательных стендах и в составе пневматических зажимов. Диапазон диаметров Ø 63–160 мм покрывает большинство задач малой и средней мощности, а набор исполнений позволяет подобрать модификацию под конкретную операцию без переделки оснастки. На производстве серия востребована в составе пневматической оснастки штампового, прессового и формовочного оборудования, в системах ориентации заготовок, в питателях и накопителях, а также в системах паллетирования и перемещения по конвейерным линиям. Возможность работы при отрицательных температурах до −20 °C делает её пригодной для неотапливаемых цехов и наружного исполнения с защитой от прямой влаги.

Совместимость и взаимозаменяемость

Серия WAALPC MPTD выполнена по общепринятой пневматической компоновке и взаимозаменяема с массовыми решениями азиатских производителей по присоединительным размерам и типовым параметрам. При подборе под действующую оснастку рекомендуем сверить шаблон артикула, шаг крепёжных отверстий и резьбу штока с прайс-листом WAALPC.

Поставка и комплектация

Серия WAALPC MPTD поставляется в фирменной упаковке производителя в комплекте с паспортом и руководством по эксплуатации на русском языке. Срок поставки: 2–4 недели. Перед оформлением заказа отдел продаж КОРНЕТА уточняет требуемое исполнение по форме штока, типу крепления, наличию магнитного поршня и регулируемых демпферов. По запросу подбираются совместимые датчики положения, кронштейны, фитинги цангового присоединения и пневмолинии.

Какие типоразмеры и усилия у серии MPTD?

Ряд включает диаметры 63, 80, 100, 125, 160, 200, 300 мм и ходы от 101 до 301 мм — всего 24 исполнения. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø63 мм — 1870 Н; Ø100 мм — 4712 Н; Ø160 мм — 12064 Н; Ø300 мм — 42412 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с ГТД и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC MPTD-63-1~100 (совпадают присоединительные и установочные размеры, серия MPTD).

Как расшифровать артикул MPTD?

Формат: MPTD-{диаметр}-{ход}

MPTD — серия
Диаметр: 63 / 80 / 100 / 125 / 150 / 160
Ход: 1~100 / 101~200 / 201~300 / 301~400

Пример: MPTD-63-1~100

Категории: Газогидравлические цилиндры с регулировкой хода MPTD

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
MPTD-100-1~100	—	от 83 122 ₽	поставка 2–4 недели	AirTAC MPTD-100-1~100
MPTD-100-101~200	—	от 88 851 ₽	поставка 2–4 недели	AirTAC MPTD-100-101~200
MPTD-100-201~300	—	от 100 309 ₽	поставка 2–4 недели	AirTAC MPTD-100-201~300
MPTD-100-301~400	—	от 114 647 ₽	поставка 2–4 недели	AirTAC MPTD-100-301~400
MPTD-125-1~100	—	от 136 426 ₽	поставка 2–4 недели	AirTAC MPTD-125-1~100
MPTD-125-101~200	—	от 144 451 ₽	поставка 2–4 недели	AirTAC MPTD-125-101~200
MPTD-125-201~300	—	от 152 475 ₽	поставка 2–4 недели	AirTAC MPTD-125-201~300
MPTD-125-301~400	—	от 166 228 ₽	поставка 2–4 недели	AirTAC MPTD-125-301~400
MPTD-150-1~100	—	от 180 552 ₽	поставка 2–4 недели	AirTAC MPTD-150-1~100
MPTD-150-101~200	—	от 192 024 ₽	поставка 2–4 недели	AirTAC MPTD-150-101~200
MPTD-150-201~300	—	от 203 484 ₽	поставка 2–4 недели	AirTAC MPTD-150-201~300
MPTD-150-301~400	—	от 220 687 ₽	поставка 2–4 недели	AirTAC MPTD-150-301~400
MPTD-160-1~100	—	от 237 875 ₽	поставка 2–4 недели	AirTAC MPTD-160-1~100
MPTD-160-101~200	—	от 257 359 ₽	поставка 2–4 недели	AirTAC MPTD-160-101~200
MPTD-160-201~300	—	от 277 996 ₽	поставка 2–4 недели	AirTAC MPTD-160-201~300
MPTD-160-301~400	—	от 300 928 ₽	поставка 2–4 недели	AirTAC MPTD-160-301~400
MPTD-63-1~100	—	от 45 864 ₽	поставка 2–4 недели	AirTAC MPTD-63-1~100
MPTD-63-201~300	—	от 53 890 ₽	поставка 2–4 недели	AirTAC MPTD-63-201~300
MPTD-63-301~400	—	от 58 464 ₽	поставка 2–4 недели	AirTAC MPTD-63-301~400
MPTD-80-1~100	—	от 60 188 ₽	поставка 2–4 недели	AirTAC MPTD-80-1~100
MPTD-80-101~200	—	от 65 348 ₽	поставка 2–4 недели	AirTAC MPTD-80-101~200
MPTD-80-201~300	—	от 73 372 ₽	поставка 2–4 недели	AirTAC MPTD-80-201~300
MPTD-80-301~400	—	от 80 256 ₽	поставка 2–4 недели	AirTAC MPTD-80-301~400

Совместимо с AirTAC MPTD-100-1~100

Совместимый аналог — наш MPTD-100-1~100. Цена 83 122 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с AirTAC MPTD-100-101~200

Совместимый аналог — наш MPTD-100-101~200. Цена 88 851 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с AirTAC MPTD-100-201~300

Совместимый аналог — наш MPTD-100-201~300. Цена 100 309 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с AirTAC MPTD-100-301~400

Совместимый аналог — наш MPTD-100-301~400. Цена 114 647 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с AirTAC MPTD-125-1~100

Совместимый аналог — наш MPTD-125-1~100. Цена 136 426 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с AirTAC MPTD-125-101~200

Совместимый аналог — наш MPTD-125-101~200. Цена 144 451 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Что покупают вместе с MPTD?

Фитинги Пневмотрубки Подготовка воздуха

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про MPTD?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.

Тип	Газогидравлический цилиндр MPTD
Материал	Алюминиевый сплав
Рабочая среда	Сжатый воздух (фильтрованный)
Рабочее давление	0,1–1,0 МПа
Рабочая температура	−20…+80 °C
Диаметр	63–160 мм
Ход	1–301 мм
