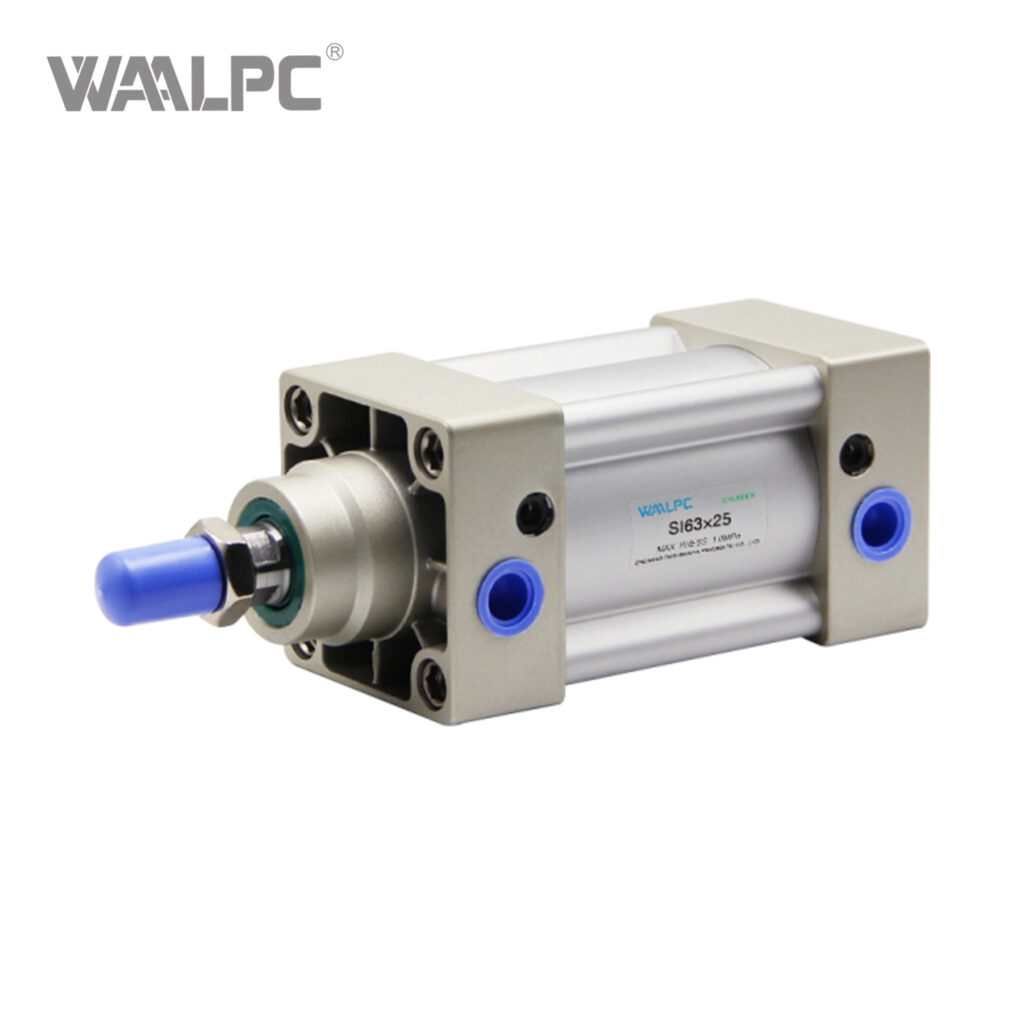

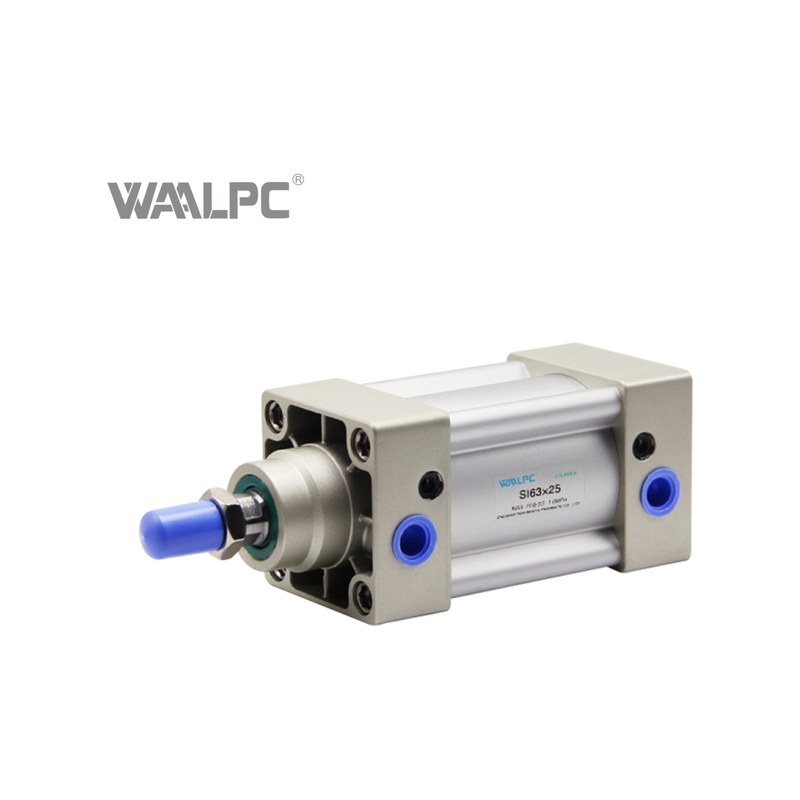

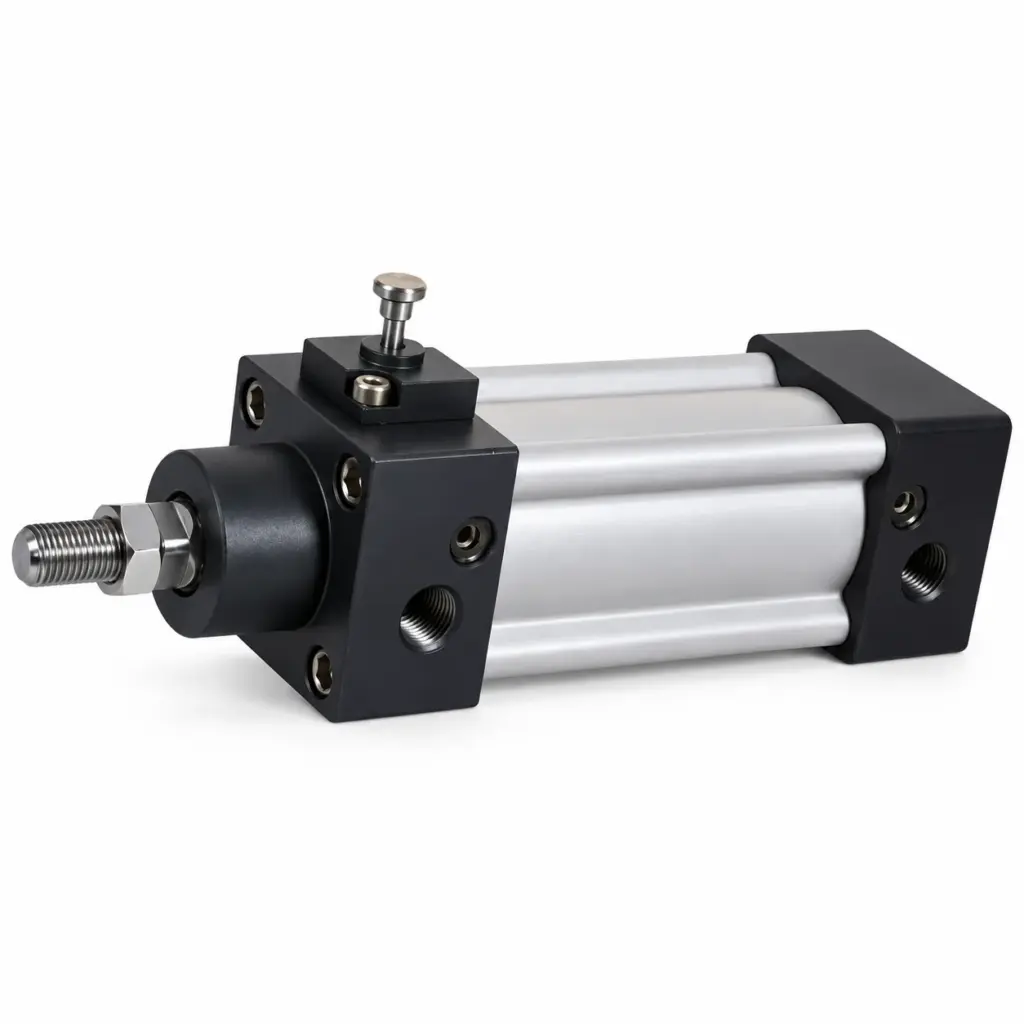

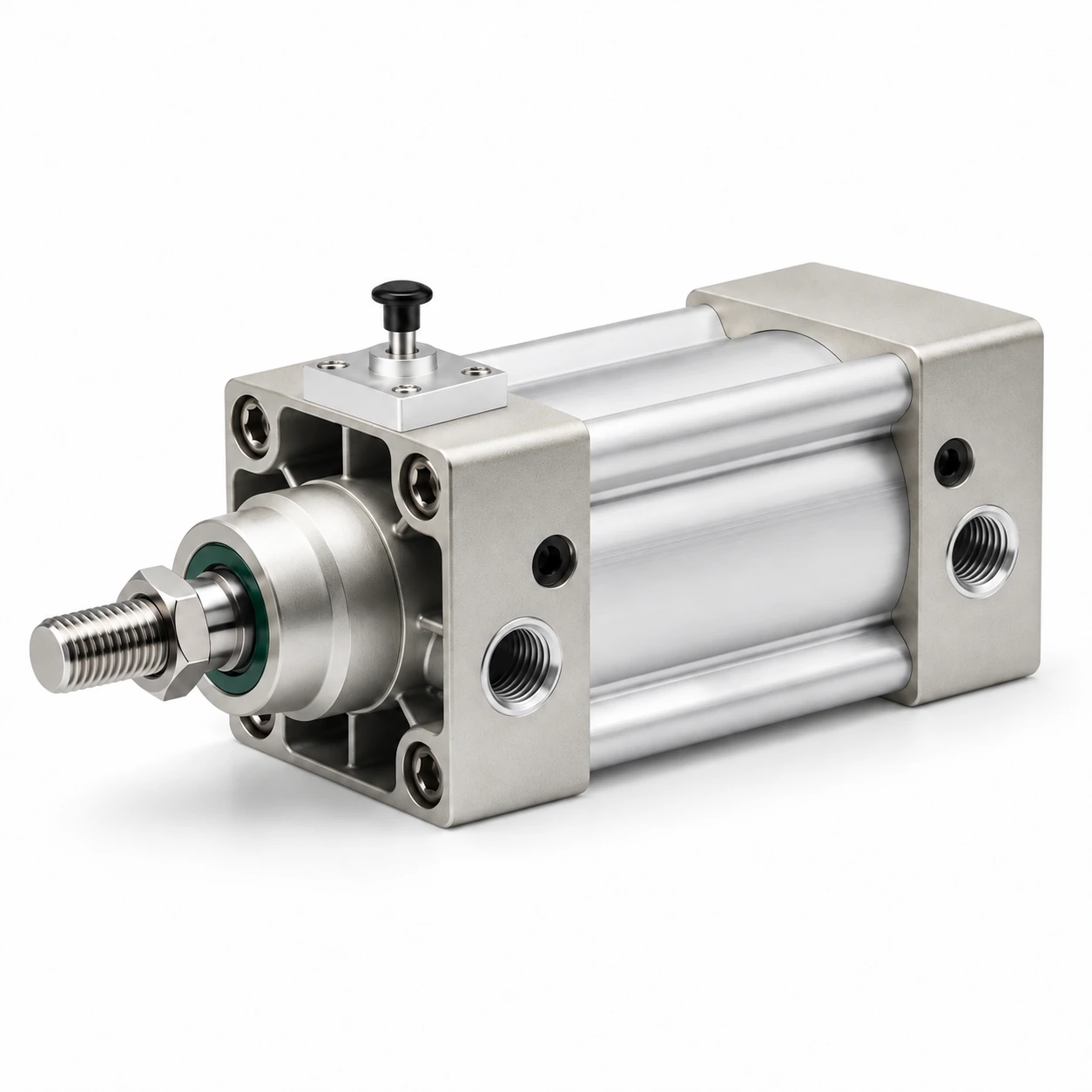

Пневмоцилиндр стандартный с фланцевым креплением SILF — ISO 15552, с фланцем LF, двустороннего действия, Ø40-200 мм, ход 25-1000 мм

Серия WAALPC SILF — стандартный пневматический цилиндр ISO 15552 в исполнении с торцевым фланцевым креплением LF (Front Flange), прямой совместимый аналог AirTAC SILF по габаритным, посадочным и присоединительным размерам. Конструктивно представляет собой серию SI (стандартный профильный цилиндр без шпилек) с заводски установленным передним прямоугольным фланцем, который обеспечивает жёсткое крепление цилиндра к рабочей плите или раме с торца передней крышки. Применяется в станкостроении, на прессах, упаковочных линиях, в подъёмно-опускающих механизмах, манипуляторах и автоматизированных сборочных стендах, где требуется фланцевый монтаж с восприятием продольной нагрузки.

Конструкция и принцип работы

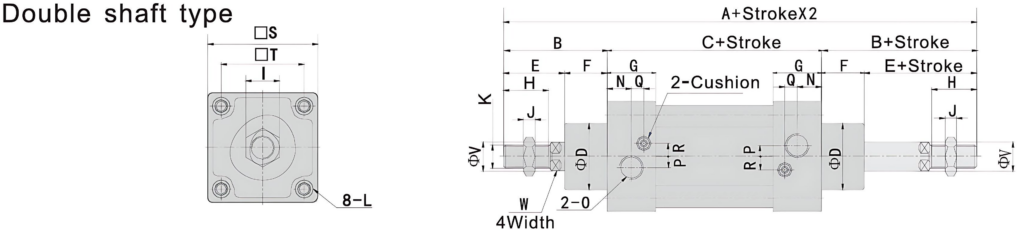

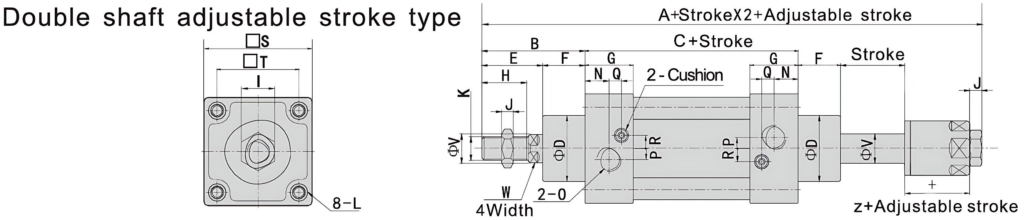

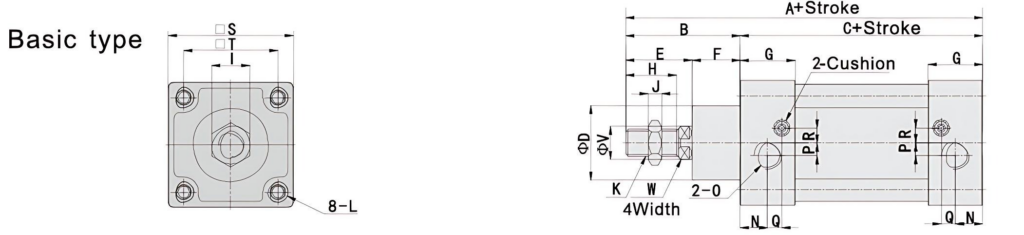

Корпус цилиндра — тонкостенный профильный алюминиевый сплав 6063-T5 с твёрдым анодированием, без шпилек (tie-rod free) с фирменной «рисовой» рёберной структурой, повышающей жёсткость и сопротивление изгибу. Внутренняя поверхность гильзы тонко расточена и обкатана роликами, что обеспечивает низкий коэффициент трения. Передняя и задняя крышки — пескоструйная обработка плюс анодирование в цвет «шампань». Передняя крышка снабжена интегральным прямоугольным фланцем LF с четырьмя сквозными отверстиями под крепёж, центральная ось фланца совмещена с осью штока. Поршень магнитный, с двумя манжетами Y-типа одностороннего действия — низкое начальное давление страгивания, самоуплотнение, длительный ресурс. Концевое демпфирование пневматическое регулируемое в обоих концах хода; иглы регулировки выведены на заднюю крышку. Шток — сталь 45# с твёрдым хромированием Cr ≥ 25 мкм.

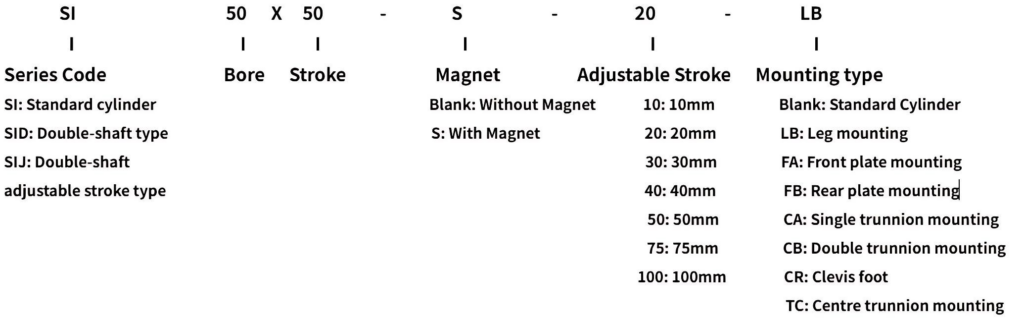

Технические данные

• Стандарт: ISO 15552 (заменяет ISO 6431 и VDMA 24562)
• Типоразмеры (Ø поршня): 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 мм
• Ход: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 225 / 250 / 275 / 300 / 350 / 400 / 450 / 500 / 600 / 700 / 800 / 900 / 1000 мм (промежуточные значения и удлинённые ходы до 2000 мм — по согласованию)
• Тип действия: двустороннего действия
• Рабочее давление: 0,1 – 1,0 МПа (1 – 10 бар), испытательное 1,5 МПа
• Рабочая среда: очищенный сжатый воздух, фильтрация 40 мкм, точка росы −20 °C, без обязательного смазывания (опционально лубрикатор)
• Температурный диапазон: −20 … +80 °C (стандартные NBR-уплотнения), до +150 °C — опция FKM
• Демпфирование: пневматическое регулируемое в обоих концах хода
• Магнитный поршень: установлен серийно (для герконовых и электронных датчиков положения)
• Материал корпуса: алюминиевый сплав 6063-T5, твёрдое анодирование
• Тип крепления: фланец LF (Front Flange) — прямоугольная пластина на передней крышке с 4 сквозными отверстиями под болты
• Резьба портов воздуха: Rc1/8 (Ø40-50), Rc1/4 (Ø63-80), Rc3/8 (Ø100-125), Rc1/2 (Ø160-200)

Применение

Цилиндры SILF применяются там, где монтажная плоскость машины расположена перпендикулярно оси штока и требуется передавать рабочее усилие непосредственно через крепёжный фланец. Типовые задачи: прессы малой и средней мощности с креплением цилиндра к траверсе сверху или снизу, подъёмные столы и лифтовые механизмы на упаковочных линиях, системы фиксации заготовок и прижимы на сборочных конвейерах, выталкиватели на литьевых машинах и прессах, дозирующие узлы и шиберные затворы в трубопроводном оборудовании. Прямая взаимозаменяемость с AirTAC SILF (и совместимая по присоединительным размерам с SMC CP96, Festo DSBC/DNC в исполнении с фланцем) позволяет ставить серию WAALPC в существующее оборудование без переделки крепежа, пневматики и схемы управления.

Поставка и комплектация

В поставку входит сам цилиндр SILF в выбранном исполнении (Ø поршня × ход) с заводски установленным передним фланцем LF, штатные уплотнения NBR, паспорт изделия с протоколом ОТК, сертификат соответствия техническим регламентам ЕАЭС. По запросу — исполнение с уплотнениями FKM для температур до +150 °C, удлинённый шток, нестандартные ходы, дополнительный задний фланец LB или ушки крепления, парный комплект датчиков положения (геркон, PNP или NPN), регулятор скорости с обратным клапаном для портов. Срок отгрузки: от 2 недель.
