Пневмоцилиндр мини CDM2
Пневмоцилиндр мини CDM2, Ø 16–40 мм, ход 25–300 мм. Совместимый аналог SMC CDM2.
Цены — по каталогу на 27.10.2026; точная цена исполнения — в таблице ниже и в корзине.
Какой наш артикул соответствует коду SMC серии CDM2?
| SMC CDM2B32-150 | → CDM2-32-150 | 4 570 ₽ |
| SMC CM2BZ20-50Z | → CDM2-20-50 | 2 800 ₽ |
| SMC CDM2B20-25 | → CDM2-20-25 | 2 690 ₽ |
Это совместимый аналог. Кодов SMC в ряду: 600; любой другой введите в поле «Ваш код изделия» выше — покажем наш артикул и цену.
8 (800) 350-01-08 · бесплатно по РФ · Telegram

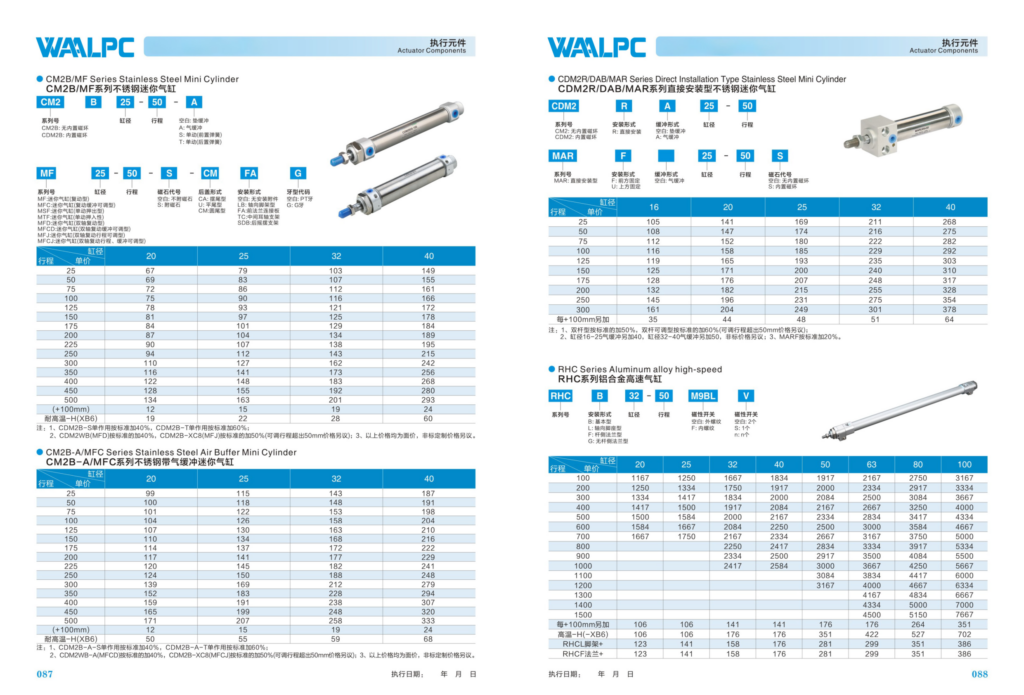

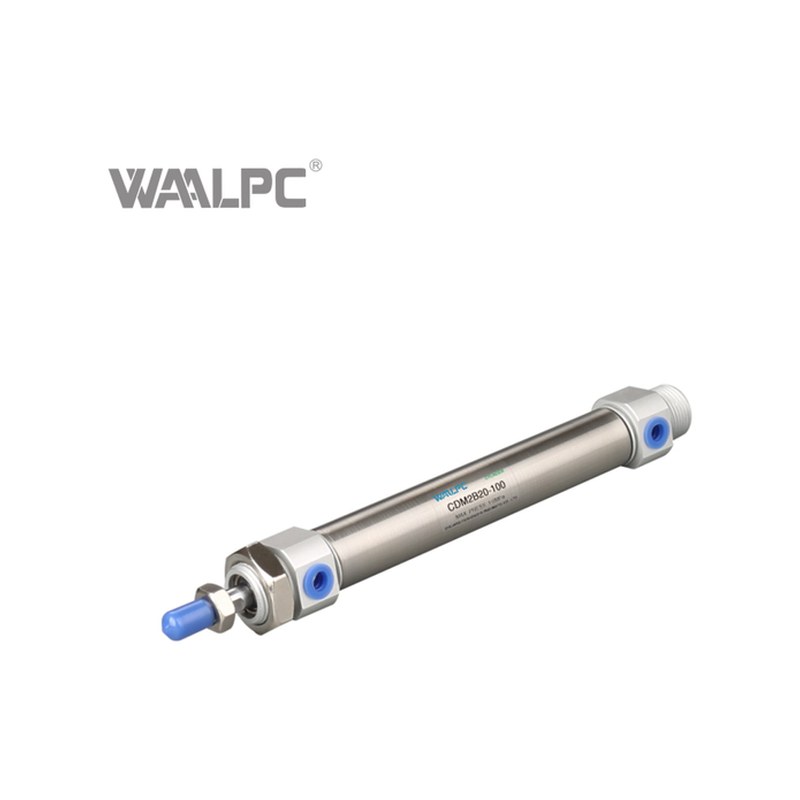

Пневмоцилиндр мини WAALPC CDM2 — малогабаритный, для лёгких операций и точного позиционирования. Диаметр поршня 16–40 мм, ход 25–300 мм. Рабочее давление до 0,8 МПа по каталогу завода, рабочая среда — очищенный сжатый воздух; корпус из нержавеющей стали. Совместимый аналог SMC CDM2, совместим по присоединительным и габаритным размерам.
Конструкция и принцип работы
Корпус мини-цилиндра выполнен из нержавеющей стали или анодированного алюминиевого сплава. Шток из хромированной нержавеющей стали обеспечивает коррозионную стойкость и низкое трение. Магнитный поршень устанавливается серийно для интеграции с бесконтактными датчиками. Упругое демпфирование в крайних положениях гасит ударные нагрузки в конце хода.
Технические данные
- Диаметр поршня: 16–40 мм
- Ход: 25–300 мм
- Максимальное рабочее давление: до 0,8 МПа по каталогу завода
- Температурный диапазон: −10…+70 °C
- Рабочая среда: очищенный сжатый воздух
- Тип действия: двустороннее
- Материал корпуса: нержавеющая сталь
- Демпфирование: резиновые демпферы; пневматическое — исполнение A
- Аналог: SMC CDM2
- Пример артикула: CDM2 — R — A — 25 — 50
Применение
Применяется в задачах с ограниченным пространством и малыми усилиями: микросборка, дозирование, лабораторное оборудование, мелкоштучная упаковка, медицинское и аналитическое оборудование, лёгкие манипуляторы.
Поставка и комплектация
В комплект поставки входят: пневмоцилиндр в указанной конфигурации, монтажный паспорт с присоединительными размерами, рекомендации по подбору датчиков и принадлежностей. Оригинальная упаковка производителя WAALPC.
Совместимость и аналог

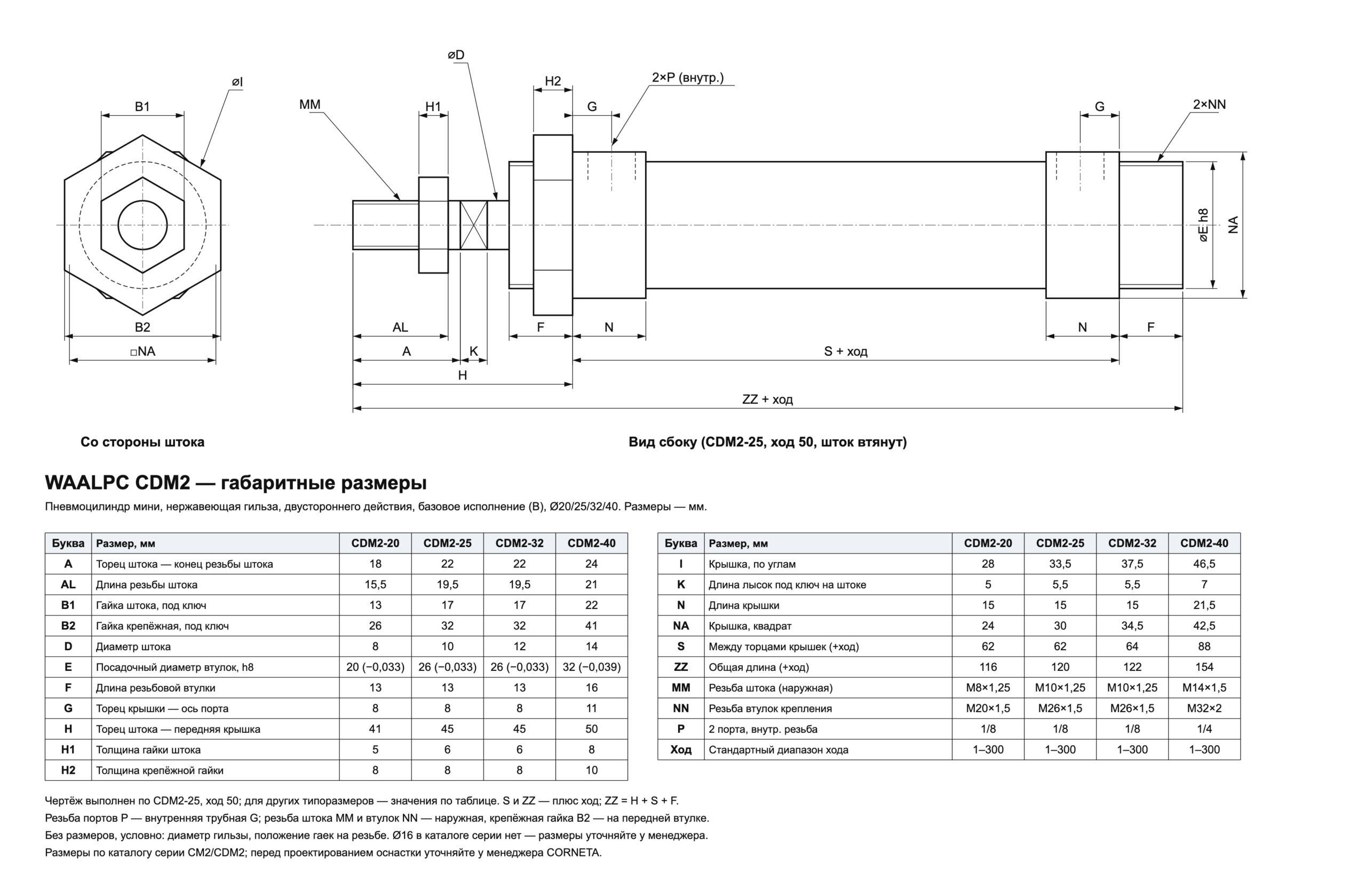

WAALPC CDM2 разработан как совместимый аналог серии SMC CDM2: присоединительные размеры и монтажные резьбы сверены по каталогу производителя. Совместим по присоединительным размерам — сверьте по чертежу.
Контроль качества
Каждое изделие проходит выходной контроль на герметичность, плавность хода и срабатывание датчиков. Производство WAALPC сертифицировано по системе менеджмента качества ISO 9001. Партии комплектуются паспортом качества с указанием параметров испытаний.
Какие типоразмеры и усилия у серии CDM2?
Ряд включает диаметры 16, 20, 25, 32, 40 мм и ходы от 25 до 300 мм — всего 50 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø16 мм — 121 Н; Ø20 мм — 188 Н; Ø32 мм — 483 Н; Ø40 мм — 754 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.
Какие диаметры и ходы у серии CDM2 и какое усилие они дают?
В серии пять диаметров поршня — 16, 20, 25, 32 и 40 мм, и десять ходов на каждый: 25, 50, 75, 100, 125, 150, 175, 200, 250 и 300 мм. Усилие толкания при рабочем давлении 0,6 МПа: Ø16 мм — 121 Н, Ø20 мм — 188 Н, Ø25 мм — 295 Н, Ø32 мм — 483 Н, Ø40 мм — 754 Н; усилие тяги меньше на площадь штока. Ход выбирают по перемещению нагрузки плюс запас на демпфирование в крайних положениях, диаметр — по нужному усилию. Цена серии — от 2 000 ₽.
Совместимость с импортными аналогами
Совместимый аналог — SMC CDM2; SNS CDM2B20X25A — отличие: резьба портов у SNS PT (код без G), у нашего — G; XCPC CM2B20X25 — отличие: у кода без буквы D исполнение без магнита на поршне, наш CDM2 — с магнитом под датчик положения (совпадают присоединительные и установочные размеры, серия CDM2).
Как расшифровать артикул CDM2?
Формат: CDM2-{типоразмер}-{ход}
- CDM2 — серия
- Типоразмер: 16 / 20 / 25 / 32 / 40
- Ход: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 250 / 300
Пример: CDM2-16-25
