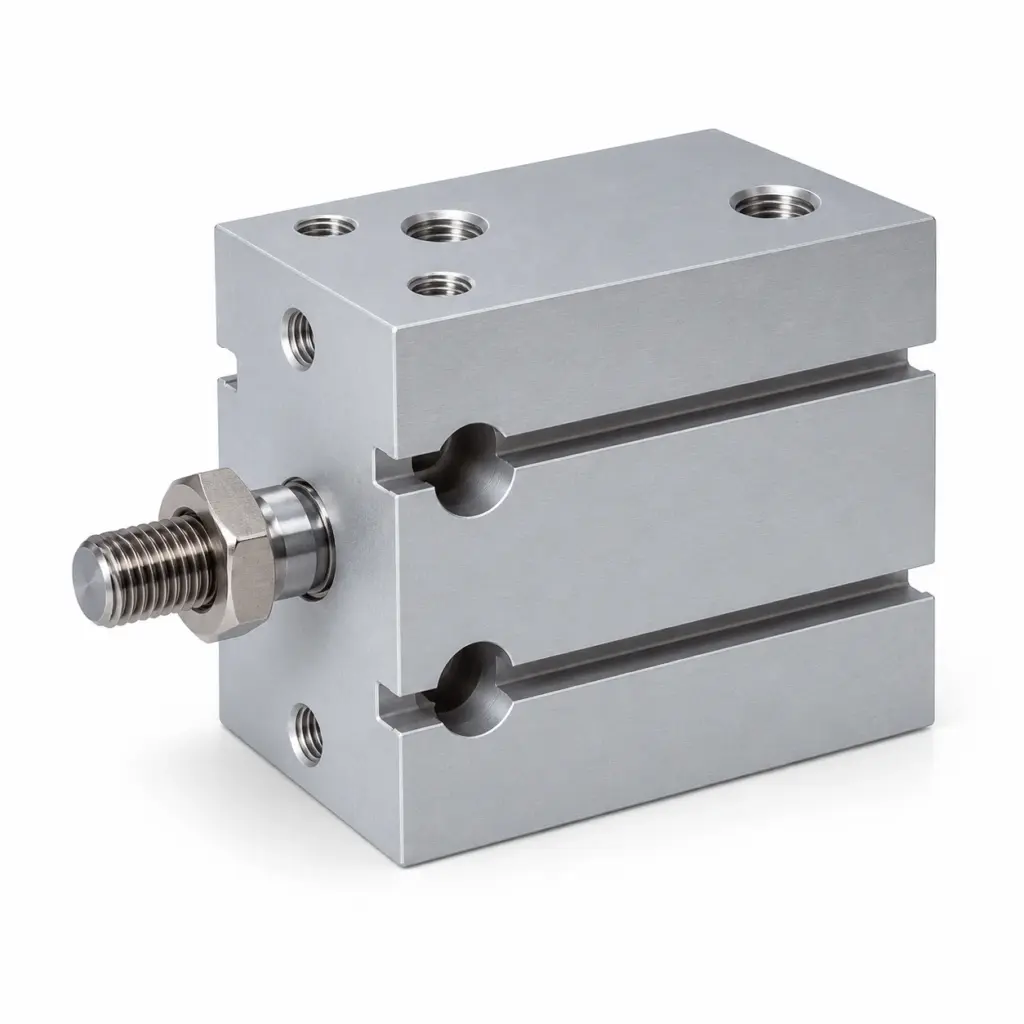

Пневмоцилиндр мини MD

Пневмоцилиндр мини WAALPC MD — Ø10–32 мм, ход 5–100 мм — малогабаритный, для лёгких операций и точного позиционирования. Прямой совместимый аналог SMC MD.

Конструкция и принцип работы

Серия WAALPC MD построена на классической компоновке: анодированный алюминиевый корпус сочетает малый вес с высокой коррозионной стойкостью, шток выполнен из нержавеющей или закалённой стали с антифрикционным покрытием для снижения трения и износа уплотнений. Внутренние уплотнения NBR обеспечивают герметичность во всём диапазоне рабочего давления и допускают эксплуатацию на очищенном сжатом воздухе по ISO 8573-1, класс 4 или чище. Поршень оснащён направляющим кольцом для равномерного распределения нагрузки на цилиндрическую поверхность гильзы — это снижает износ и продлевает ресурс. Конструкция малогабаритный, для лёгких операций и точного позиционирования позволяет применять серию там, где обычные пневмоцилиндры не справляются с заданными габаритами или нагрузкой.

Технические характеристики

• Диаметр поршня: Ø 10–32 мм
• Ход: 5–100 мм
• Максимальное рабочее давление: 1,0 МПа (10 бар)
• Диапазон температур: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Демпфирование: упругое или регулируемое (PPV)
• Количество типоразмеров в серии: 70 модификаций

Применение

Серия WAALPC MD применяется на автоматизированных линиях машиностроения, в упаковочном оборудовании, на сборочных постах, в составе манипуляторов и подающих механизмов, на испытательных стендах и в составе пневматических зажимов. Диапазон диаметров Ø 10–32 мм покрывает большинство задач малой и средней мощности, а ход 5–100 мм позволяет подобрать модификацию под конкретную операцию без переделки оснастки. На производстве серия востребована в составе пневматической оснастки штампового, прессового и формовочного оборудования, в системах ориентации заготовок, в питателях и накопителях, а также в системах паллетирования и перемещения по конвейерным линиям. Возможность работы при отрицательных температурах до −20 °C делает её пригодной для неотапливаемых цехов и наружного исполнения с защитой от прямой влаги.

Совместимость и взаимозаменяемость

Серия WAALPC MD спроектирована как прямой функциональный аналог SMC MD: совпадают присоединительные размеры, шаг крепёжных отверстий, диаметр и резьба штока, расположение пневматических портов. Это позволяет заменить вышедший из строя SMC без переделки конструкции и без замены пневматических подводов, кронштейнов и датчиков положения. Магнитное исполнение поршня совместимо со стандартными магнитоконтактными датчиками с креплением на корпус. При подборе аналога рекомендуем сверить шаблон артикула с прайс-листом WAALPC — формат кодирования диаметра, хода и опций соответствует общепринятой схеме SMC.

Поставка и комплектация

Серия WAALPC MD поставляется в фирменной упаковке производителя в комплекте с паспортом и руководством по эксплуатации на русском языке. Срок отгрузки: от 2 недель. Перед оформлением заказа отдел продаж КОРНЕТА уточняет требуемое исполнение по форме штока, типу крепления, наличию магнитного поршня и регулируемых демпферов. По запросу подбираются совместимые датчики положения, кронштейны, фитинги цангового присоединения и пневмолинии.

Расшифровка артикула

Формат: MD-{типоразмер}-{ход}

• MD — серия
• Типоразмер: 10 / 16 / 20 / 25 / 32
• Ход: 5 / 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70

Пример: MD-10-5
