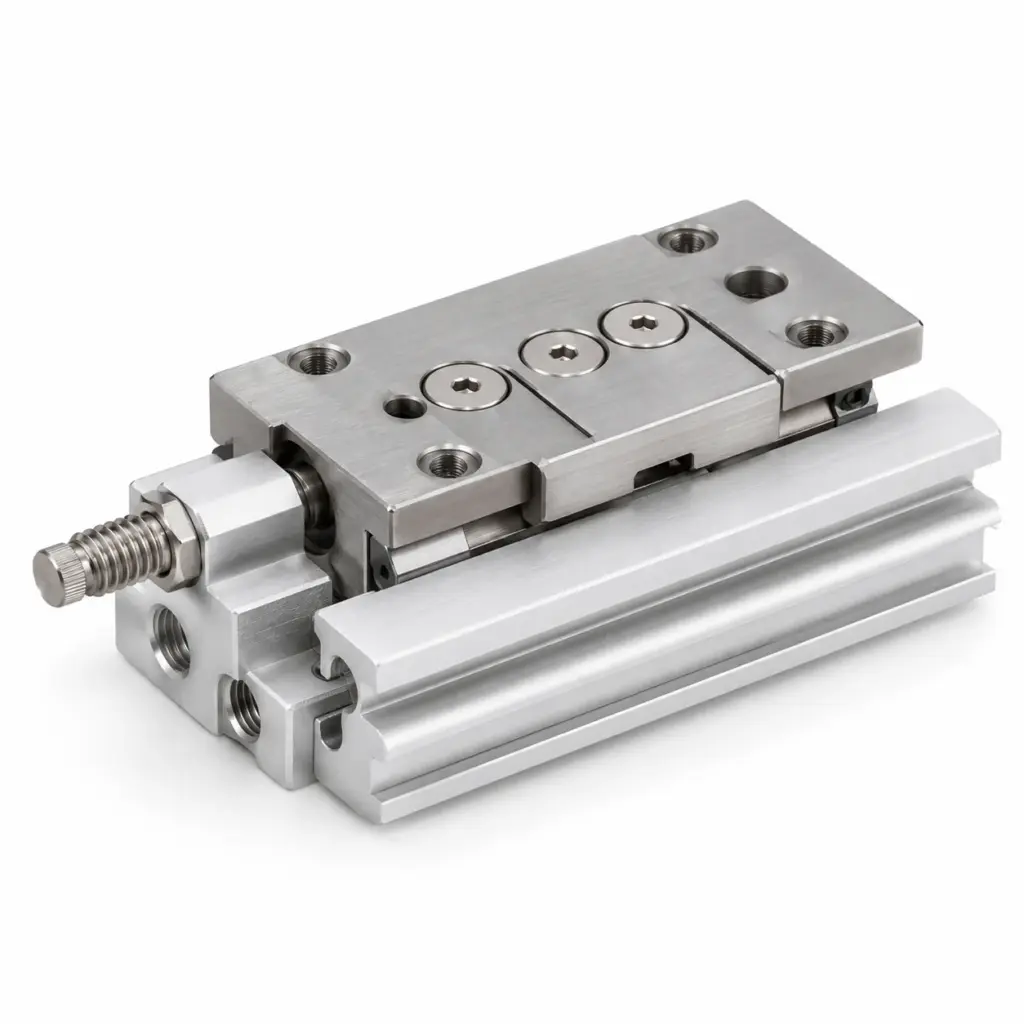

Пневмостол (слайдер) MXP

Пневмостол (слайдер) WAALPC MXP — компактный пневмостол с прецизионными направляющими для точного линейного хода. Диаметр поршня 5–16 мм, ход 5–30 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Функциональный аналог SMC MXP, совместим по присоединительным и габаритным размерам. Прямой совместимый аналог SMC MXP.

Конструкция и принцип работы

Серия выполнена в виде платформы с интегрированным цилиндром и точными линейными направляющими шарикового или скользящего типа. Поршень расположен внутри направляющих, что исключает выступающие движущиеся части. Регулируемые упоры позволяют точно задавать положения конца хода в обоих направлениях.

Технические данные

• Ø поршня: 5–16 мм
• Ход: 5–30 мм
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Температура: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав

Применение

Применяется на линиях точного позиционирования малых деталей, в установках сборки электроники, на финишных операциях фасовки и в комплексах поверхностного монтажа. Пневмостол с прецизионными направляющими обеспечивает повторяемость хода и минимальную поперечную деформацию даже при нагрузке за пределами оси цилиндра.

Поставка и комплектация

Цилиндр поставляется в заводской упаковке с паспортом изделия и техническим листком. Срок отгрузки: от 2 недель. Уточнение конкретного исполнения и диаметра поршня выполняется по таблице артикулов; в свободной форме укажите Ø поршня, ход и необходимые опции — наш инженер подберёт точный код для заказа и подтвердит наличие комплектующих.

Совместимость и замена импортных серий

Серия WAALPC MXP разработана как функциональный аналог решений SMC и сохраняет совместимость по присоединительным и габаритным размерам. Это позволяет заменить вышедший из строя или недоступный к поставке импортный цилиндр без переделки оснастки и монтажных рам. При выборе варианта замены ориентируйтесь на диаметр поршня, длину хода, тип монтажа и наличие магнитного поршня — эти параметры определяют физическую и сигнальную совместимость. Если у вас на руках есть артикул заменяемого изделия — пришлите его в запросе, и мы подтвердим совместимость по чертежу и подберём ближайший доступный вариант WAALPC.

Расшифровка артикула

Формат: MXP-{типоразмер}-{ход}

• MXP — серия
• Типоразмер: 6 / 8 / 10 / 12 / 16
• Ход: 5 / 10 / 15 / 20 / 25 / 30

Пример: MXP-6-5
