Быстроразъёмные соединения

Чем розетка отличается от штекера (ниппеля)?

Розетка — это ответная часть с запорным клапаном и шариковым фиксатором: при рассоединении она автоматически перекрывает поток воздуха. Штекер (ниппель) — вставная часть, которую защёлкивают в розетку. Для соединения нужна пара: розетку ставят на магистраль (где важно перекрытие), штекер — на инструмент или шланг. Розетки и штекеры подбирают в одном профиле.

Как подобрать быстросъём на замену импортному?

Главное — совпадение профиля (геометрии стыковки) и присоединительной резьбы. Быстроразъёмы Festo, SMC, AirTAC и российских серий стыкуются между собой только в пределах одного профиля, поэтому при замене берут аналог с тем же профилем и резьбой (G1/8–G1/2). Если на производстве уже есть парк штекеров — достаточно заменить розетки в том же профиле. Подберём совместимую пару по образцу или артикулу.

На какое давление и расход рассчитаны соединения?

Стандартные быстроразъёмы для пневматики работают до 1,0–1,6 МПа (10–16 бар). Ключевой параметр производительности — пропускная способность: чем больше условный проход, тем выше расход воздуха (Qn, л/мин) и меньше падение давления на стыке. Для пневмоинструмента с высоким расходом выбирают соединения увеличенного прохода, иначе инструмент недополучает воздух и теряет мощность.

Какая присоединительная резьба у быстросъёмов?

Чаще всего трубная цилиндрическая резьба G (BSP): G1/8, G1/4, G3/8, G1/2 — наружная (штуцер) или внутренняя (гнездо). Резьба должна совпадать с резьбой на блоке подготовки воздуха или инструменте; переход между размерами и типами резьбы решается через фитинги и переходники.

Что входит в линейку: розетки, штекеры, муфты?

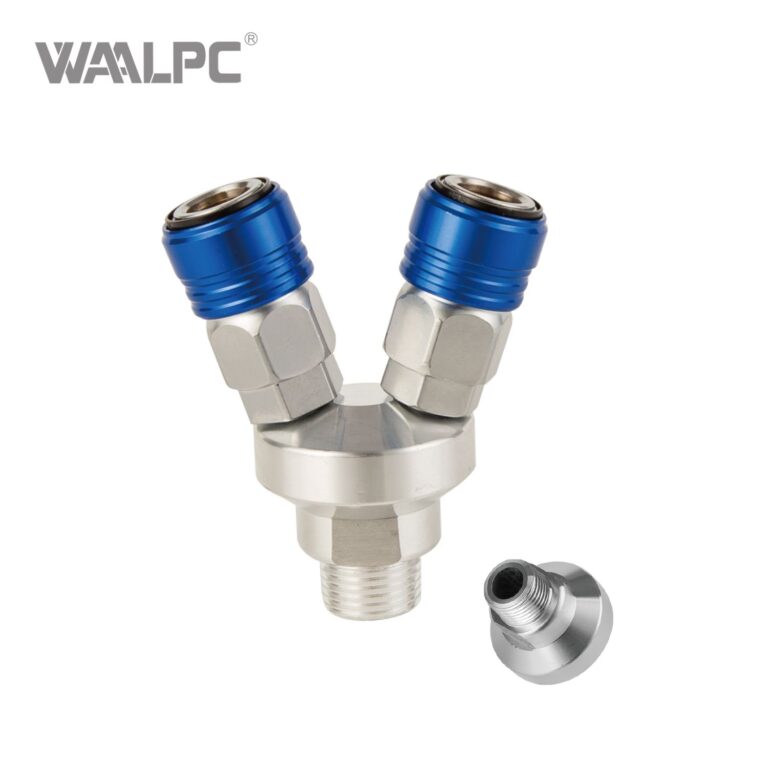

Быстроразъёмные розетки с автоматическим перекрытием, штекеры-ниппели разных профилей и многоканальные муфты. Все позиции — в каталоге, с ГТД для тендеров. Если не знаете профиль установленных соединений — пришлите фото или образец, подберём совместимые.

«Быстроразъёмные соединения»: на какие импортные артикулы есть совместимый аналог?

generic SML-3 → SML-3-SILVER; SNS PF-20 → J-PF20; SNS PF-30 → J-PF30; SNS PF-40 → J-PF40. Проверенных пар — 25 (generic — 1, SNS — 24).
