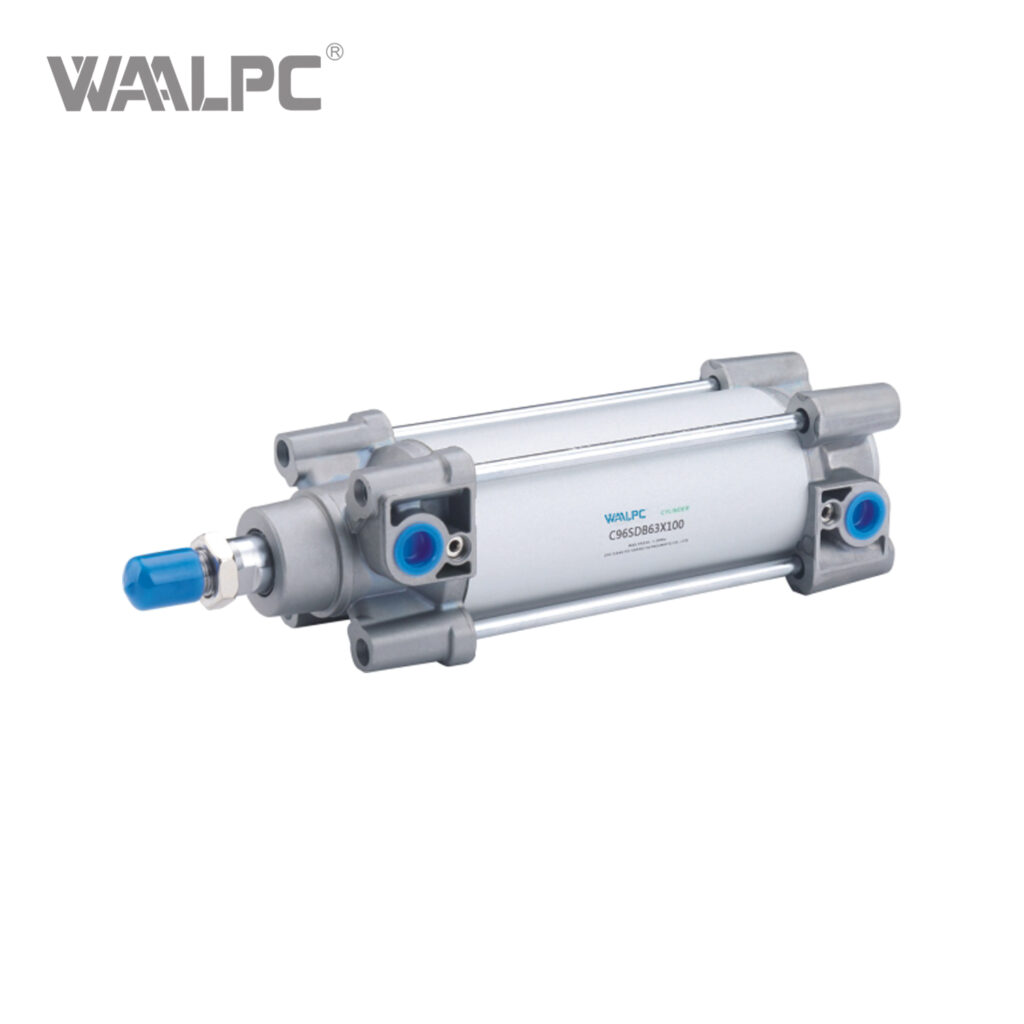

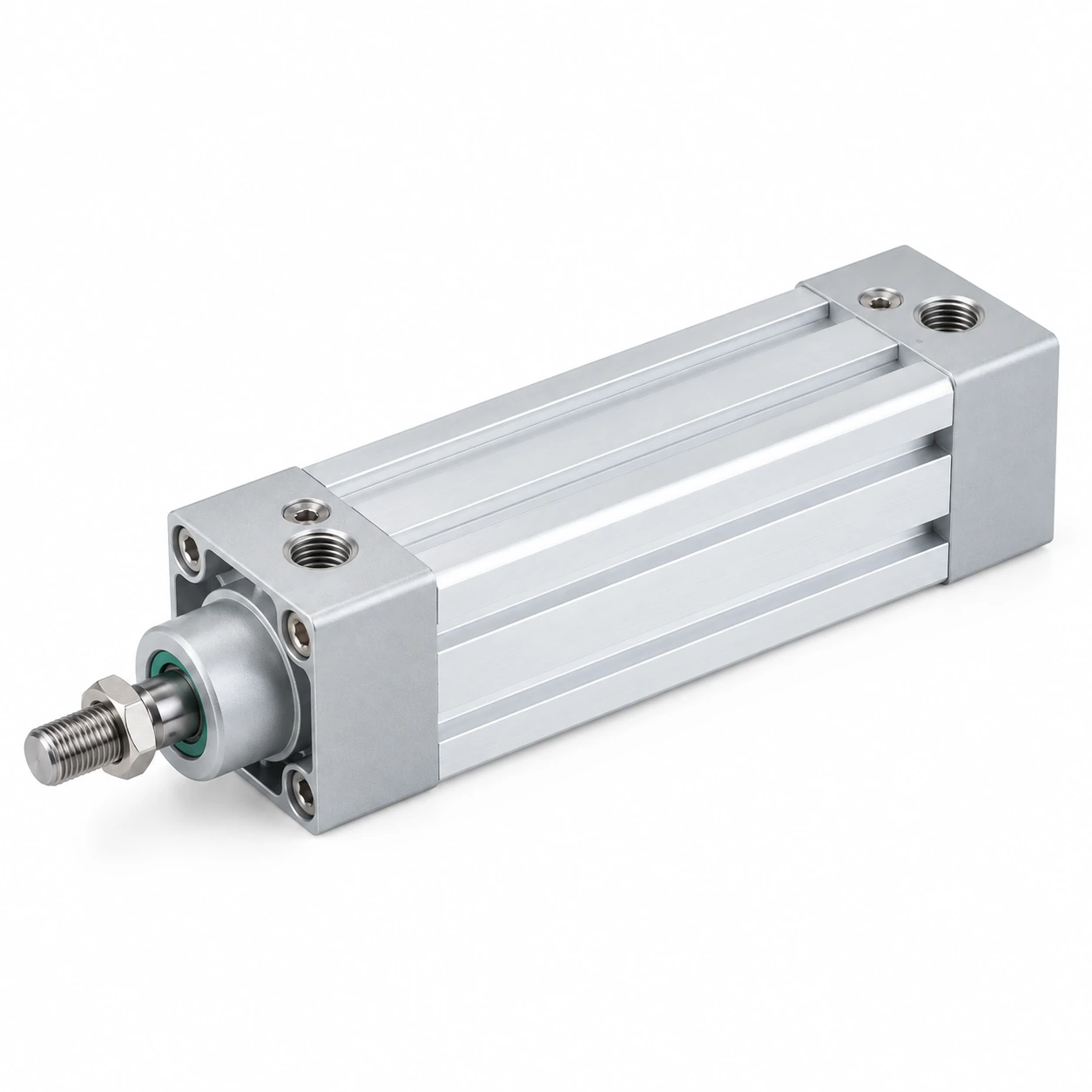

Пневмоцилиндр шпильчатый CP95 — профильный ISO 15552

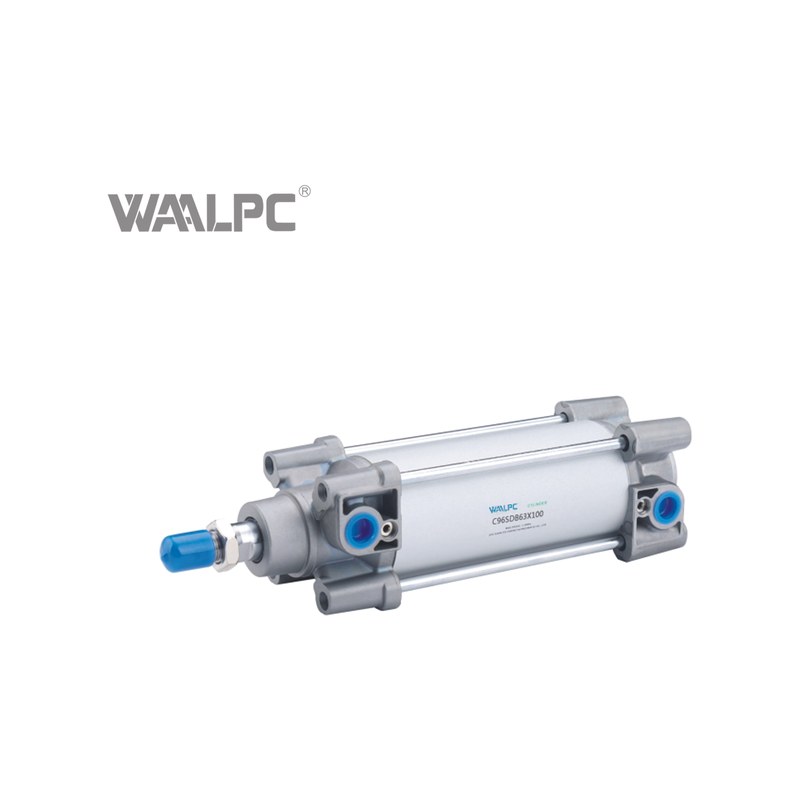

Серия CP95 — шпильчатый профильный пневмоцилиндр ISO 15552, двустороннего действия с регулируемым демпфированием и магнитным поршнем. Совместимый аналог SMC CP95. Типоразмеры Ø32-100 мм, ход 25-1000 мм. 126 модификаций. Поставка 2–4 недели.
Пневмоцилиндр серии WAALPC CP95 — профильный шпильчатый цилиндр стандарта ISO 15552 (VDMA 24562), Серия выпускается с диаметрами поршня Ø32, Ø40, Ø50, Ø63, Ø80 и Ø100 мм, длиной хода от 25 до 1000 мм, в одном производственном цикле с экспортной номенклатурой WAALPC и поставляется по российскому каталогу КОРНЕТА.

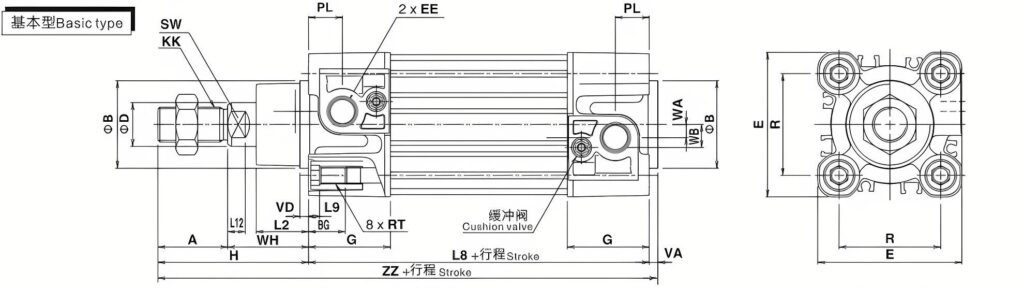

Конструкция и принцип работы

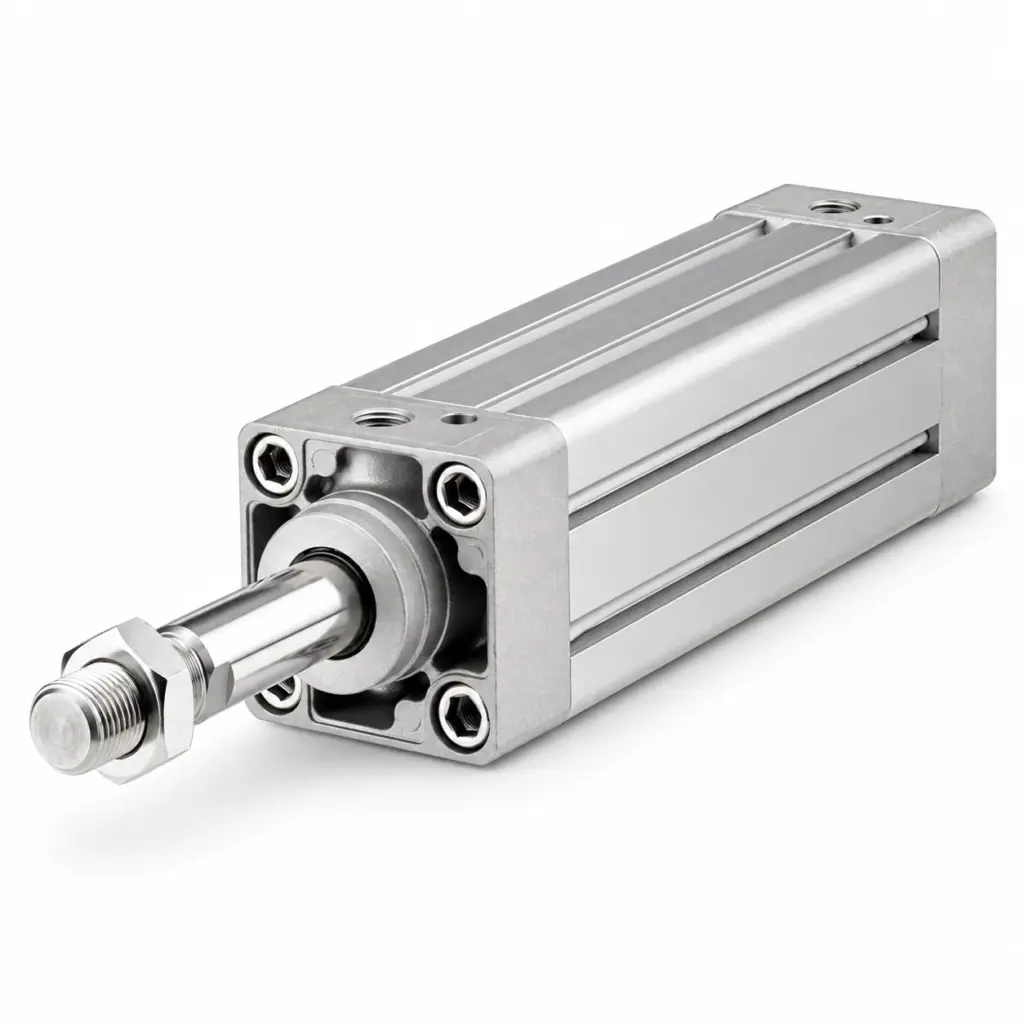

CP95 — профильный пневмоцилиндр двустороннего действия со встроенным магнитным поршнем для бесконтактных датчиков положения. Корпус выполнен из экструдированного алюминиевого профиля с продольными пазами под датчики и крепления, что обеспечивает жёсткость конструкции и совместимость с монтажными аксессуарами стандарта ISO 15552. Передняя и задняя крышки соединены четырьмя стяжными шпильками (tie-rod), проходящими сквозь профиль — отсюда название «шпильчатый». Уплотнения поршня и штока — нитрильный каучук (NBR), демпфирование в конечных положениях — пневматическое регулируемое с двух сторон.

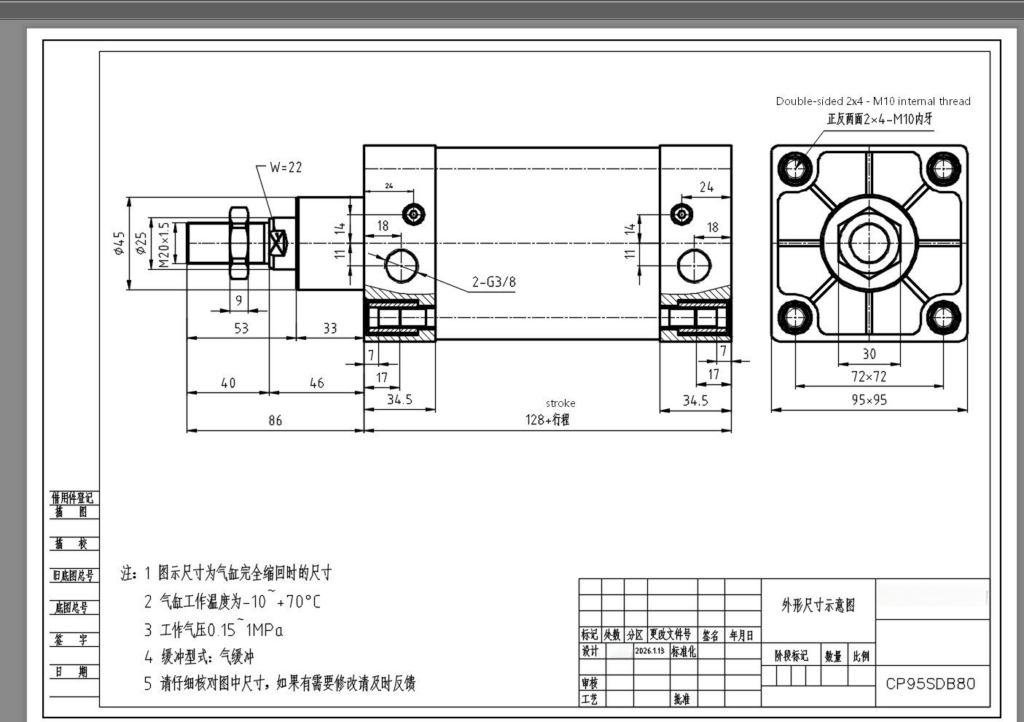

Технические данные
- Диаметр поршня (Ø): 32, 40, 50, 63, 80, 100 мм
- Длина хода: 25, 50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 мм (нестандартные ходы до 2000 мм — по запросу)
- Тип действия: двустороннего действия (double-acting)
- Рабочее давление: 0,1–1,0 МПа (1–10 бар); проверочное — 1,5 МПа
- Рабочая температура: −20…+80 °C (без обледенения)
- Рабочая среда: сжатый воздух, отфильтрованный 40 мкм, точка росы по ISO 8573-1 класс 4
- Скорость поршня: 50–800 мм/с с регулируемым демпфированием
- Материалы: корпус — анодированный алюминиевый профиль 6063-T5; шток — хромированная углеродистая сталь; крышки — литой алюминий; уплотнения — NBR; шпильки — оцинкованная сталь
- Демпфер: пневматический регулируемый с двух сторон, винт под шлиц
- Магнитный поршень: встроен (для герконов и магнитных датчиков серии WAALPC CS1)

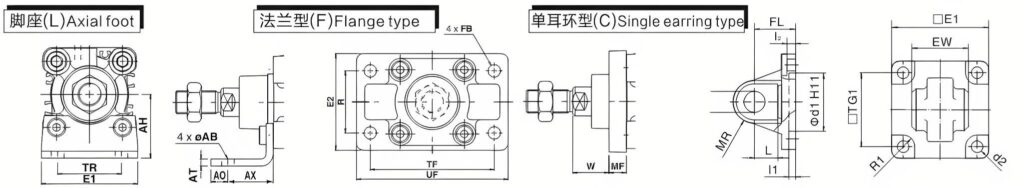

- Монтаж: базовый профиль (BA), передний фланец (FA), задний фланец (FB), цапфы (CA/CB/CC — передняя, задняя, центральная), вилка (CR), лапы (LB)
- Стандарт присоединительных размеров: ISO 15552 (бывш. ISO 6431), VDMA 24562
Применение
Серия CP95 — рабочая лошадка промышленной автоматизации, рассчитанная на средние и большие усилия при ограниченной частоте циклов. Типовые задачи: пресс-формы и термопластавтоматы, упаковочные линии (закрытие, проталкивание, отрезка), металлообработка (прижим заготовок, подача), конвейерные сепараторы и отсекатели, штучный отбор продукции, открытие/закрытие шиберов и задвижек, фиксация на сборочных стапелях, перемещение тяжёлых компонентов с большой длиной хода. Профильная конструкция и набор монтажных аксессуаров позволяют интегрировать CP95 в существующие машины с ISO 15552 без переделки крепежа.
Поставка и комплектация

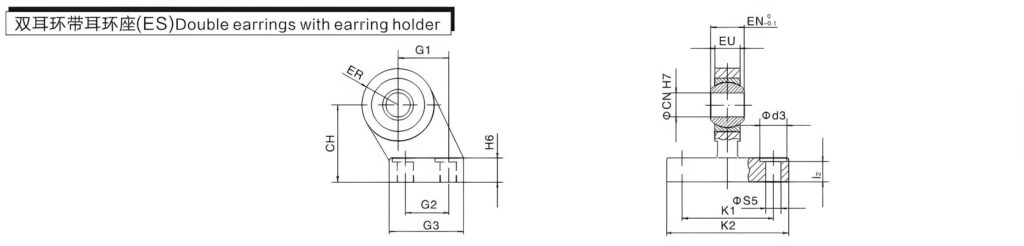

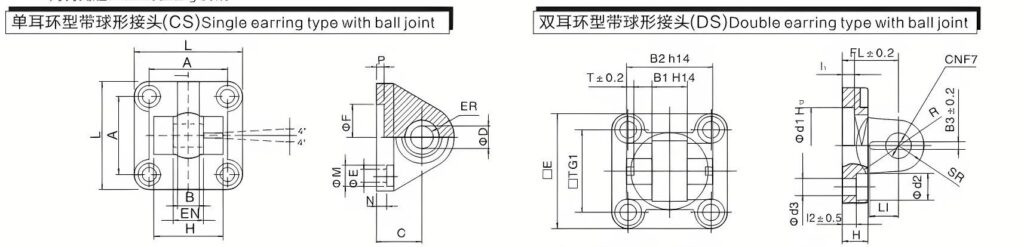

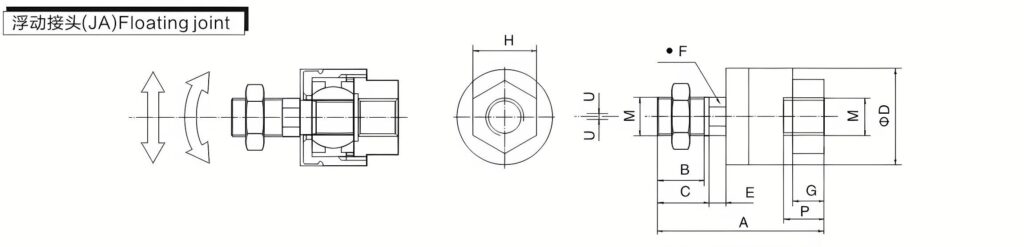

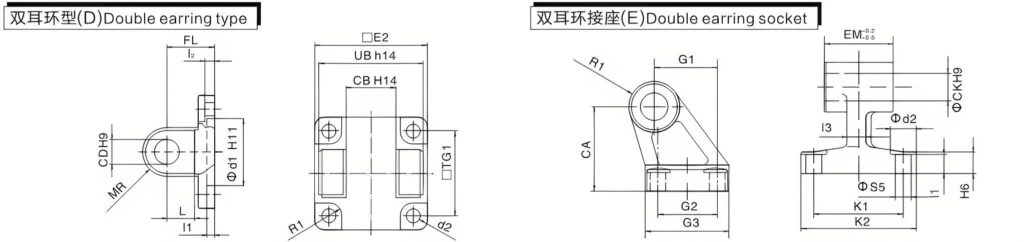

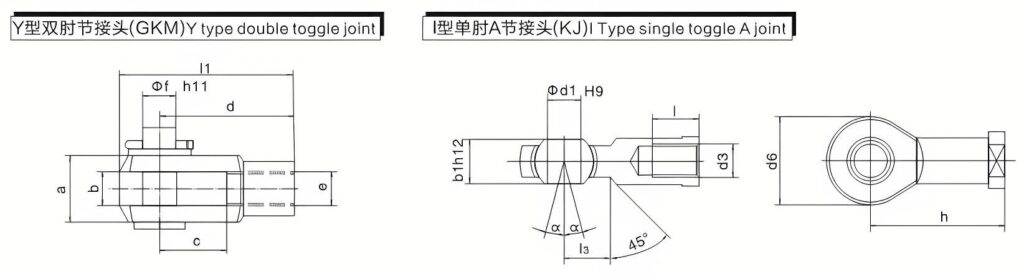

В базовую комплектацию WAALPC CP95 входит цилиндр в сборе с магнитным поршнем, регулируемым демпфированием с двух сторон и стандартной резьбовой посадкой штока (наружная — папа). Монтажные аксессуары (фланцы, цапфы, вилки, лапы, вилочные/сферические наконечники штока) и магнитные датчики положения серии CS1 заказываются отдельно — каталог аксессуаров CP95 совпадает по присоединительным размерам с SMC CP95/CP96 и Festo DSBC.
Срок отгрузки — 2–4 недели с момента подтверждения заказа. Доставка по РФ, ЕАЭС и СНГ транспортными компаниями, отгрузочные документы — счёт-фактура, УПД, паспорт изделия с переводом и сертификат происхождения.
Подбор аналога по артикулу SMC CP95SDB/CDP95SDB и расчёт стоимости комплекта (цилиндр + датчики + монтаж) — у инженеров КОРНЕТА по телефону 8 800 350-01-08 · info@corneta.ru или письмом с приложением спецификации.
Какие типоразмеры и усилия у серии CP95?
Ряд включает диаметры 32 мм, 40 мм, 50 мм, 63 мм, 80 мм и 100 мм и ходы от 25 до 1000 мм — всего 126 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø32 мм — 483 Н; Ø50 мм — 1178 Н; Ø63 мм — 1870 Н; Ø100 мм — 4712 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.
Совместимость с импортными аналогами
Совместимый аналог — SMC CP95 (совпадают присоединительные и установочные размеры, серия CP95).
Как расшифровать артикул CP95?
Формат: CP95-{типоразмер}-{ход}
- CP95 — серия
- Типоразмер: 32 / 40 / 50 / 63 / 80 / 100
- Ход: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 225 / 250 / 275 / 300
Пример: CP95-32-25
