Пневмоцилиндр с двумя штоками STW

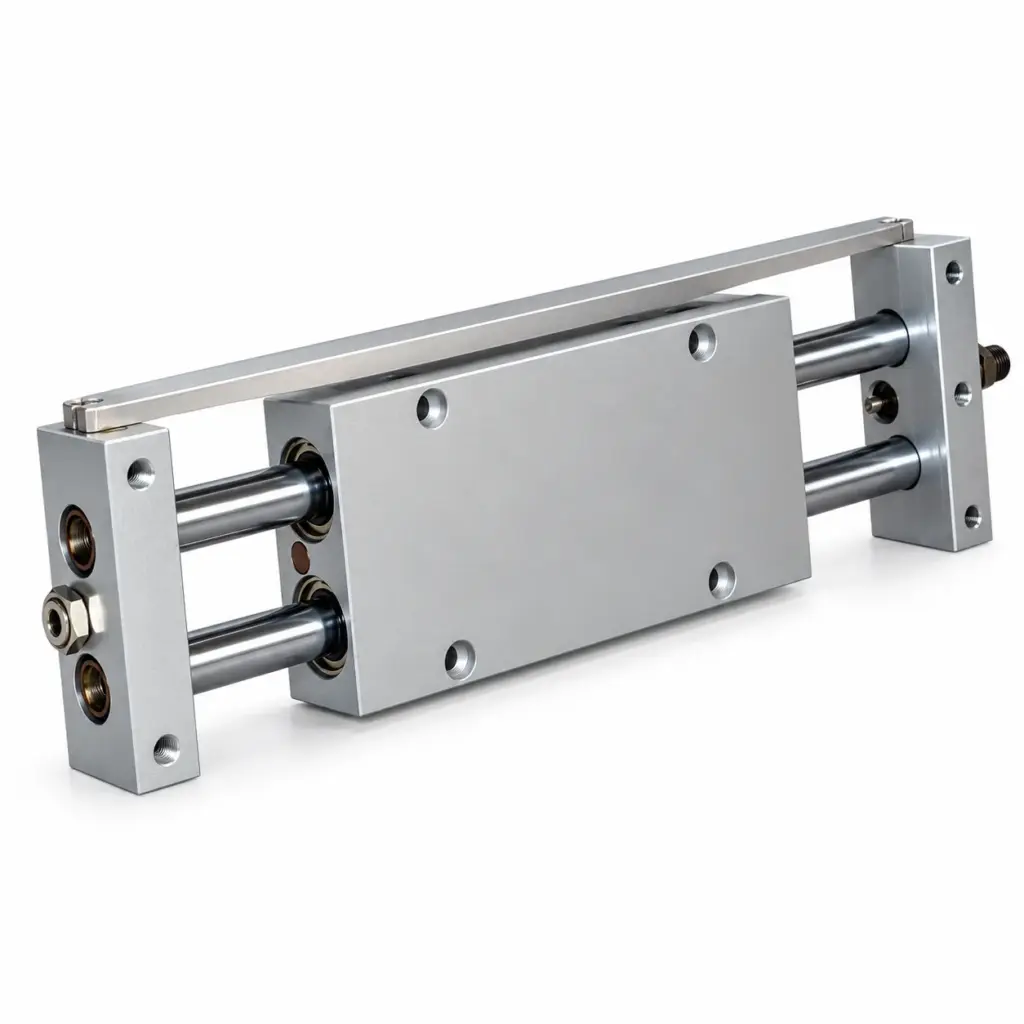

Пневмоцилиндр с двумя штоками WAALPC STW — Ø10–32 мм, ход 25–250 мм — с двумя параллельными штоками — повышенная устойчивость к проворачиванию и боковым усилиям. Совместимый аналог AirTAC STW.

Конструкция и принцип работы

Серия WAALPC STW построена на классической компоновке: анодированный алюминиевый корпус сочетает малый вес с высокой коррозионной стойкостью, шток выполнен из нержавеющей или закалённой стали с антифрикционным покрытием для снижения трения и износа уплотнений. Внутренние уплотнения NBR обеспечивают герметичность во всём диапазоне рабочего давления и допускают эксплуатацию на очищенном сжатом воздухе по ISO 8573-1, класс 4 или чище. Поршень оснащён направляющим кольцом для равномерного распределения нагрузки на цилиндрическую поверхность гильзы — это снижает износ и продлевает ресурс. Конструкция с двумя параллельными штоками — повышенная устойчивость к проворачиванию и боковым усилиям позволяет применять серию там, где обычные пневмоцилиндры не справляются с заданными габаритами или нагрузкой.

Технические характеристики

• Диаметр поршня: Ø 10–32 мм
• Ход: 25–250 мм
• Максимальное рабочее давление: 1,0 МПа (10 бар)
• Диапазон температур: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Демпфирование: упругое или регулируемое (PPV)
• Количество типоразмеров в серии: 36 модификаций

Применение

Серия WAALPC STW применяется на автоматизированных линиях машиностроения, в упаковочном оборудовании, на сборочных постах, в составе манипуляторов и подающих механизмов, на испытательных стендах и в составе пневматических зажимов. Диапазон диаметров Ø 10–32 мм покрывает большинство задач малой и средней мощности, а ход 25–250 мм позволяет подобрать модификацию под конкретную операцию без переделки оснастки. На производстве серия востребована в составе пневматической оснастки штампового, прессового и формовочного оборудования, в системах ориентации заготовок, в питателях и накопителях, а также в системах паллетирования и перемещения по конвейерным линиям. Возможность работы при отрицательных температурах до −20 °C делает её пригодной для неотапливаемых цехов и наружного исполнения с защитой от прямой влаги.

Совместимость и взаимозаменяемость

Серия WAALPC STW спроектирована как прямой совместимый аналог AirTAC STW: совпадают присоединительные размеры, шаг крепёжных отверстий, диаметр и резьба штока, расположение пневматических портов. Совместимый аналог AirTAC устанавливается на место вышедшего из строя привода без переделки конструкции и без замены пневматических подводов, кронштейнов и датчиков положения. Магнитное исполнение поршня совместимо со стандартными магнитоконтактными датчиками с креплением на корпус. При подборе аналога рекомендуем сверить шаблон артикула с прайс-листом WAALPC — формат кодирования диаметра, хода и опций соответствует общепринятой схеме AirTAC.

Поставка и комплектация

Серия WAALPC STW поставляется в фирменной упаковке производителя в комплекте с паспортом и руководством по эксплуатации на русском языке. Срок поставки: 2–4 недели. Перед оформлением заказа отдел продаж КОРНЕТА уточняет требуемое исполнение по форме штока, типу крепления, наличию магнитного поршня и регулируемых демпферов. По запросу подбираются совместимые датчики положения, кронштейны, фитинги цангового присоединения и пневмолинии.

Какие типоразмеры и усилия у серии STW?

Ряд включает диаметры 10, 16, 20, 25, 32 мм и ходы от 25 до 250 мм — всего 40 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø10 мм — 47 Н; Ø16 мм — 121 Н; Ø25 мм — 295 Н; Ø32 мм — 483 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC STW (совпадают присоединительные и установочные размеры, серия STW).

Как расшифровать артикул STW?

Формат: STW-{типоразмер}-{ход}

• STW — серия
• Типоразмер: 10 / 16 / 20 / 25 / 32
• Ход: 25 / 50 / 75 / 100 / 125 / 150 / 200 / 250

Пример: STW-10-25
