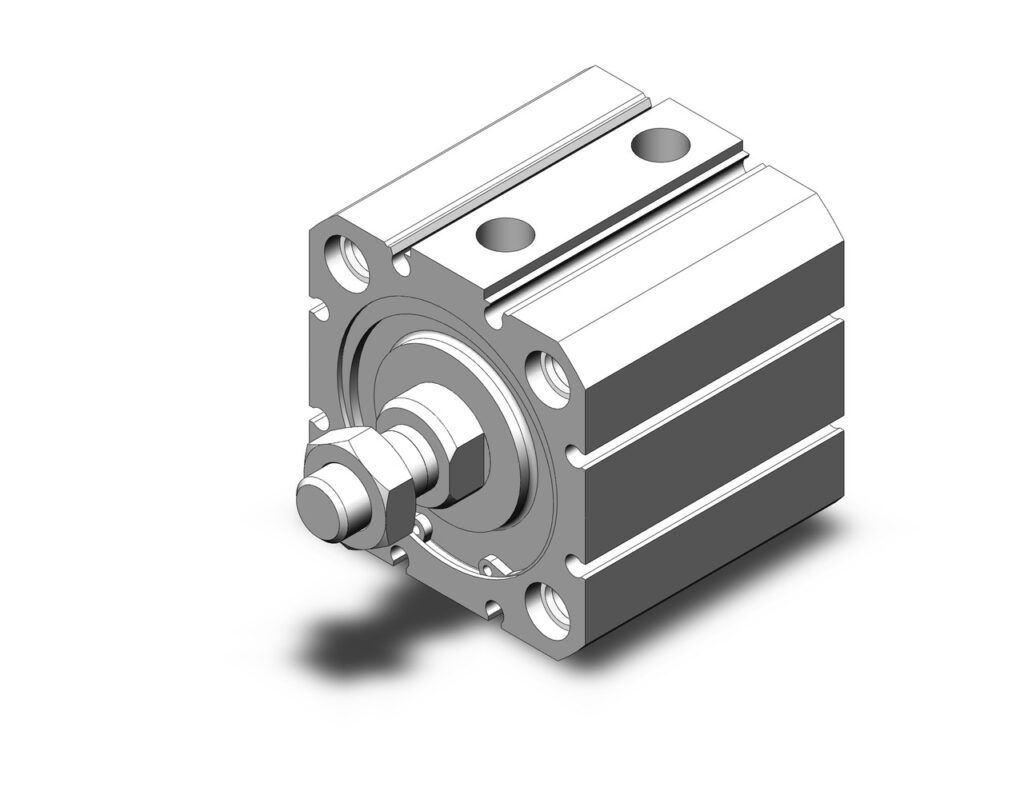

Пневмоцилиндр компактный C55 — Ø20–63 мм, ход 10–150 мм

Пневмоцилиндр компактный WAALPC C55 — укороченной длины для монтажа в стеснённых условиях. Диаметр поршня 20–63 мм, ход 10–150 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Функциональный аналог SMC C55, совместим по присоединительным и габаритным размерам. Срок отгрузки от 2 недель. Прямой совместимый аналог SMC C55.

Конструкция и принцип работы

Компактная конструкция достигается за счёт укороченной осевой длины при сохранении полного хода и усилия. Корпус — анодированный алюминиевый сплав, шток — хромированная нержавеющая сталь. Поршень с магнитным кольцом для бесконтактных датчиков. Регулируемое демпфирование (PPV) в крайних положениях позволяет настроить торможение под массу нагрузки и скорость движения.

Технические данные

• 1: 20–63 мм
• 1: 10–150 мм
• 1: 1,0 МПа (10 бар)
• 1: −20…+80 °C
• 1: очищенный сжатый воздух
• 1: двустороннее
• 1: анодированный алюминиевый сплав
• 1: упругое / регулируемое (PPV)
• 1: SMC C55
• 1: от 2 недель

Применение

Применяется при монтаже в стеснённых условиях, где осевая длина критична: компактные сборочные узлы, толкатели в матрицах штампов, узлы зажима в кондукторах, поворотные и подъёмные платформы малой высоты.

Поставка и комплектация

Срок отгрузки: от 2 недель. В комплект поставки входят: пневмоцилиндр в указанной конфигурации, монтажный паспорт с присоединительными размерами, рекомендации по подбору датчиков и принадлежностей. Оригинальная упаковка производителя WAALPC.

Совместимость и замена

WAALPC C55 разработан как прямой совместимый аналог серии SMC C55: совпадают присоединительные размеры, монтажные резьбы, ход штока и характеристики усилия. Это позволяет произвести замену без переделки оснастки, изменения программного обеспечения управления и переобучения операторов. Совместимость подтверждена по полному набору параметров: диаметру поршня, длине хода, рабочему давлению, температурному диапазону и материалам уплотнений. Эксплуатационные характеристики соответствуют оригинальному изделию по ресурсу и надёжности при работе в типовых условиях промышленной автоматизации.

Контроль качества

Каждое изделие проходит выходной контроль на герметичность, плавность хода и срабатывание датчиков. Производство WAALPC сертифицировано по системе менеджмента качества ISO 9001. Партии комплектуются паспортом качества с указанием параметров испытаний.
