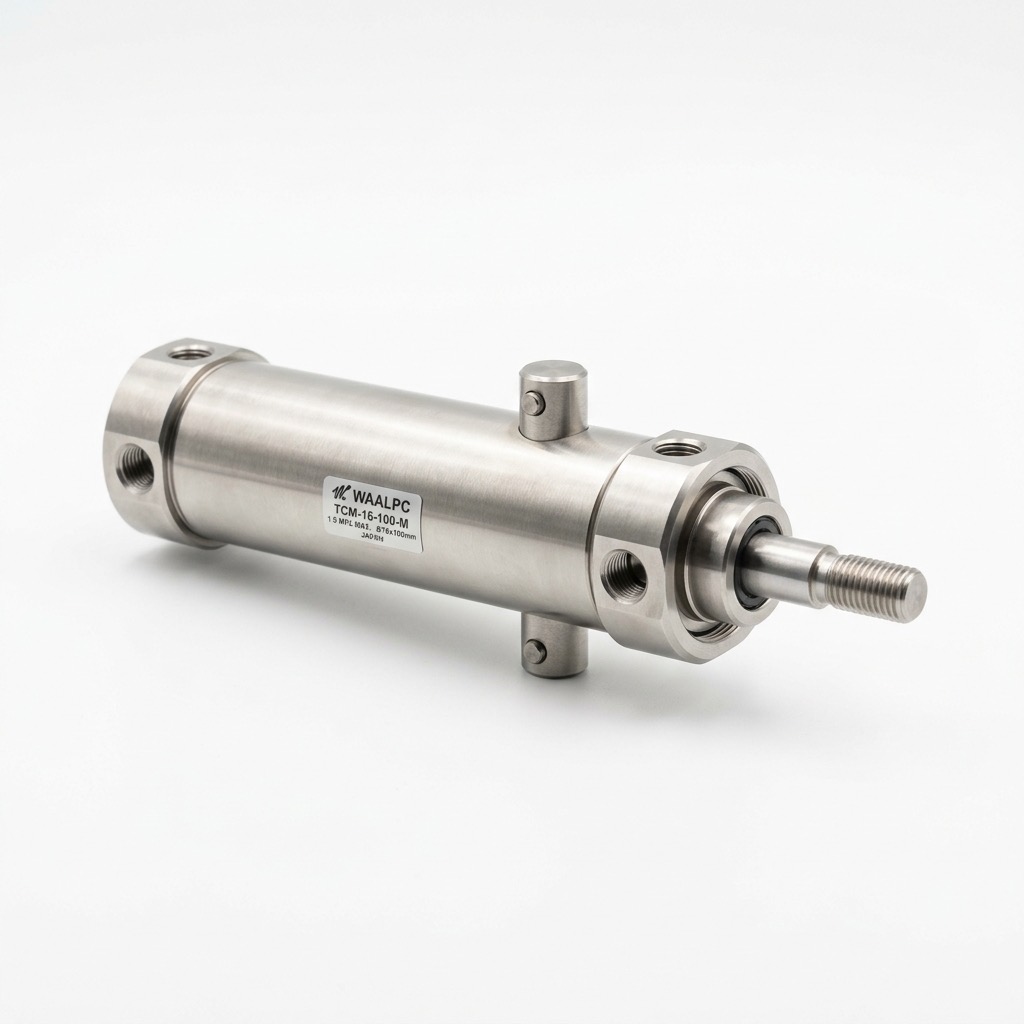

Пневмоцилиндр круглый TCM — с трунноном (цапфой), Ø6-160 мм, ход 5-250 мм

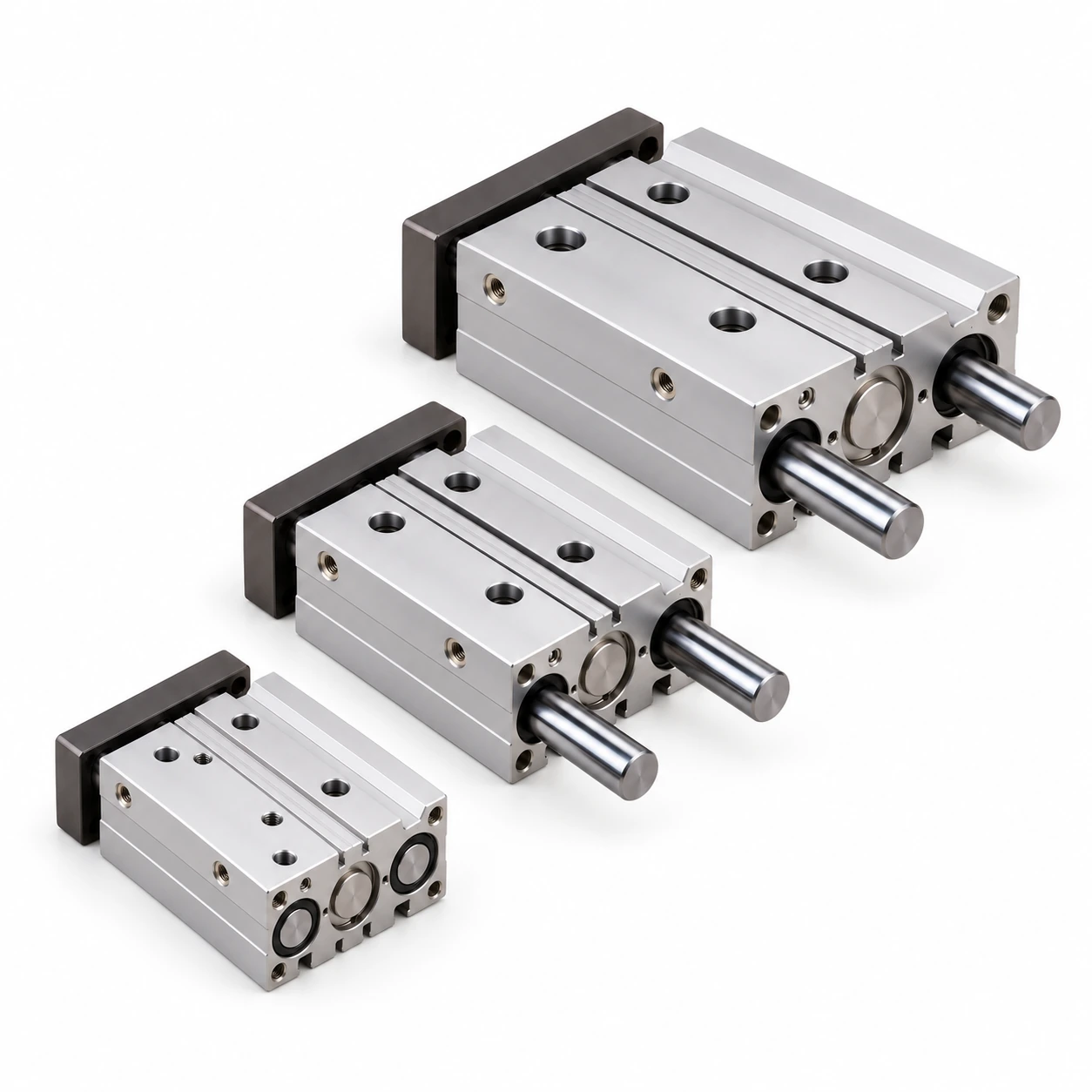

Серия WAALPC TCM — пневматические цилиндры круглого исполнения со встроенным трунноном (цапфой, trunnion mount). Прямой совместимый аналог AirTAC TCM по габаритным, посадочным и присоединительным размерам. Применяются там, где требуется качающийся (шарнирный) монтаж — в прессах, зажимных приспособлениях, поворотных рычагах, кантователях, шлагбаумах и поворотных столах.

Конструкция и принцип работы

Гильза цилиндра выполнена из тянутой алюминиевой трубы с твёрдым анодированием для повышенной износостойкости и коррозионной защиты. Поршень — со встроенным магнитным кольцом для бесконтактных датчиков положения (герконовых и электронных). Передняя и задняя крышки — литой алюминиевый сплав. По бокам корпуса жёстко интегрированы две цапфы (trunnion) — стальные оси, позволяющие цилиндру свободно качаться в плоскости рабочего перемещения. Цапфы расположены по центру тяжести корпуса, что обеспечивает симметричную нагрузку на подшипниковые опоры и минимальный износ при циклической работе. Уплотнения штока и поршня — NBR (нитрильный каучук), пригодные для безмасляного и слегка лубрицированного сжатого воздуха.

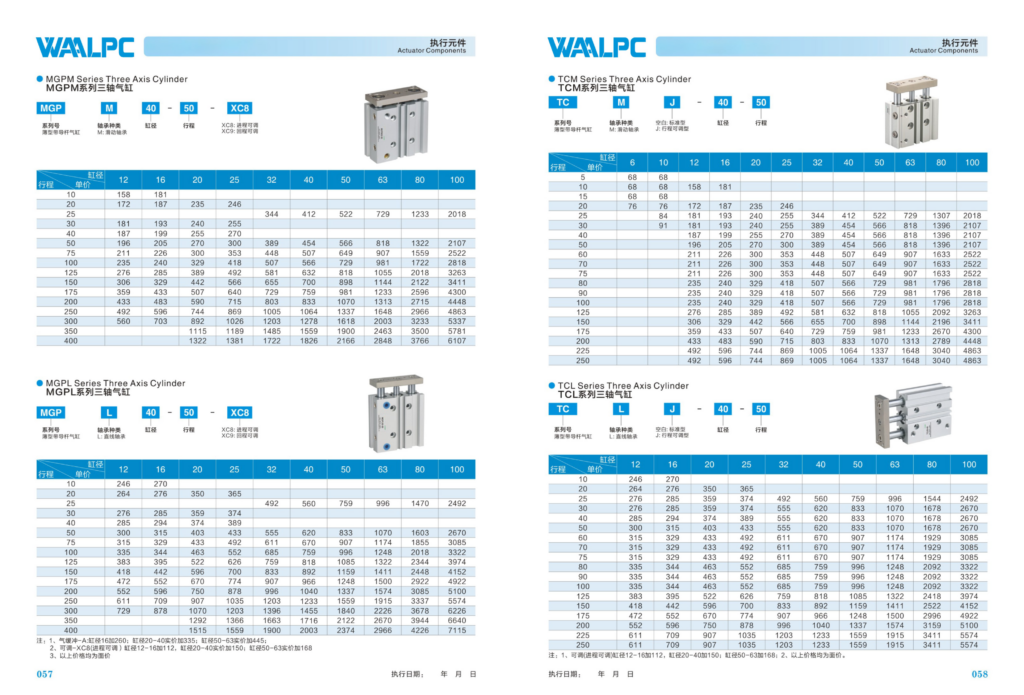

Технические данные

• Типоразмер (Ø поршня): 6 / 10 / 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 / 160 мм
• Ход штока: 5 — 250 мм (стандартный ряд: 5, 10, 15, 20, 25, 30, 40, 50, 60, 70, 75, 80, 90, 100, 125, 150, 175, 200, 225, 250)
• Тип действия: двустороннего действия (DA)
• Монтаж: трунноном (цапфа) — две стальные оси по бортам корпуса для качающегося шарнирного крепления
• Рабочая среда: очищенный сжатый воздух, фильтрация 40 мкм, без обязательной смазки
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Мин. рабочее давление: 0,1 МПа (1 бар)
• Температурный диапазон: −10 … +70 °C
• Материал гильзы: тянутая алюминиевая труба, анодированная внутри
• Материал штока: углеродистая сталь, хромирование 20 мкм; опционально — нержавеющая сталь
• Демпфирование: регулируемое пневматическое с обеих сторон (диаметры ≥ Ø32)
• Магнитный поршень: установлен серийно (под датчики D-A93, D-M9B, CS1-F)

Применение

Пневмоцилиндры с трунноном требуются в любых механизмах, где шток должен перемещаться по дуге, а не строго по прямой: в системах прижима с переменным углом наклона рычага, в качающихся прессах, в поворотных столах и кантователях, в скобах захвата на манипуляторах, в шлагбаумах и приводах ворот. Цапфа позволяет цилиндру плавно отслеживать поворот рабочего органа без перекоса штока и без боковой нагрузки на уплотнения. Серия TCM широко применяется в металлообрабатывающей промышленности, на упаковочных и фасовочных линиях, в станках для серийной сборки. Совместимая с AirTAC TCM по присоединительным размерам, она позволяет произвести замену оригинального цилиндра без переделки кронштейнов и осей крепления.

Поставка и комплектация

В комплект поставки входит: пневмоцилиндр в сборе с трунноном (цапфой), штатные уплотнения NBR, паспорт изделия, сертификат соответствия техническим регламентам ЕАЭС. По запросу — комплект ответных кронштейнов под трунном (опоры с подшипниковыми втулками), удлинённый шток, исполнение для повышенных температур (FKM-уплотнения, до +120 °C), исполнение для пищевой промышленности (нержавеющая сталь штока и крепежа). Срок отгрузки от 2 недель.
