Пневмоцилиндр бесштоковый с направляющими CY1L — совместимый аналог SMC CY1L/RMTL, Ø6-40 мм, ход 100-2000 мм

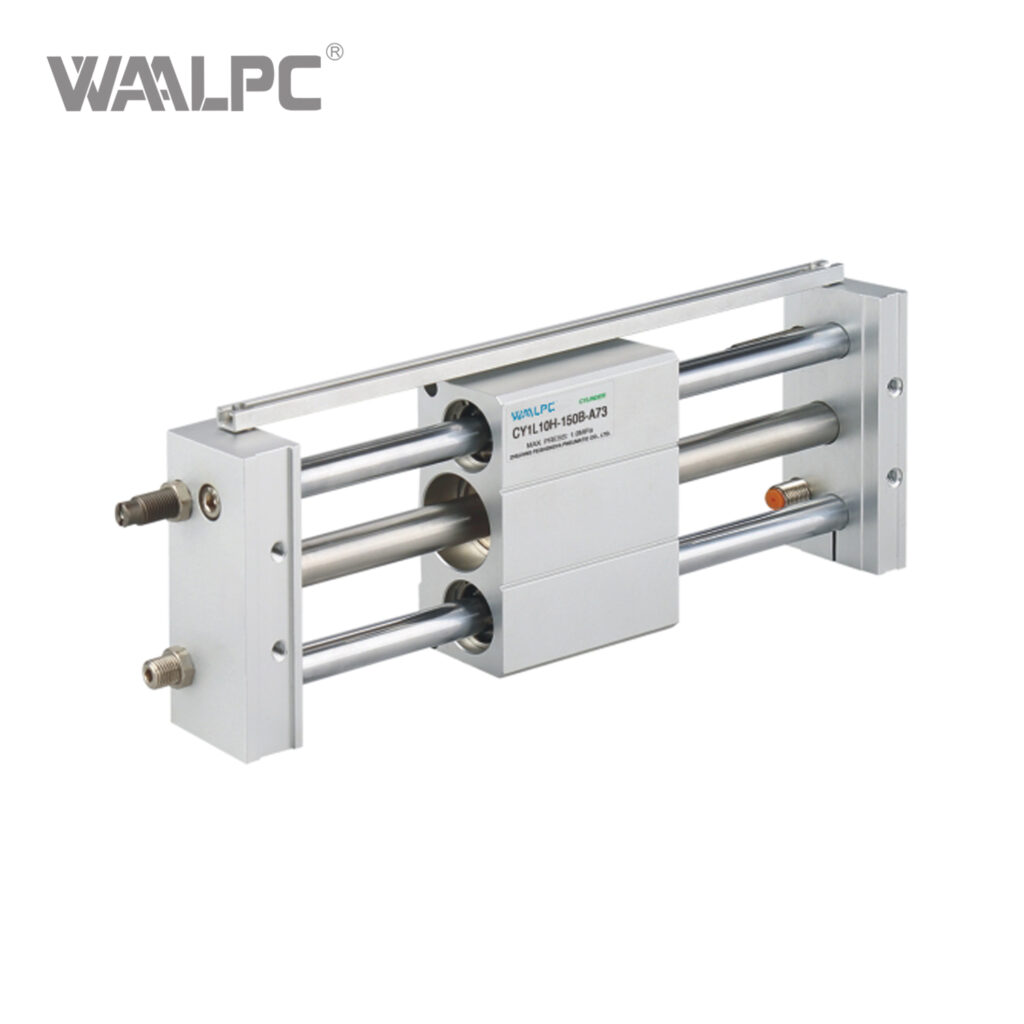

Серия WAALPC CY1L — бесштоковый пневмоцилиндр с магнитной муфтой и интегрированными шариковыми направляющими (ball-bushing bearing). Прямой совместимый аналог SMC CY1L/RMTL по монтажным размерам, диаметрам поршня и присоединительным интерфейсам. Сочетает компактность бесштоковой конструкции с точностью линейной направляющей: каретка движется без перекосов и воспринимает изгибающие моменты — внешние направляющие не нужны.

Конструкция и принцип работы

Поршень с постоянными магнитами Nd-Fe-B движется внутри герметичной алюминиевой гильзы. Снаружи каретка с ответными магнитами связана с поршнем бесконтактной магнитной муфтой и скользит по двум параллельным валам через шариковые втулки. Сжатый воздух подаётся попеременно в торцевые полости гильзы, перемещая поршень — каретка движется синхронно за счёт магнитной связи. На концах хода установлены регулируемые пневматические демпферы для плавной остановки. Принципиальное отличие от обычного бесштокового цилиндра: благодаря шариковым направляющим каретка несёт значительную радиальную нагрузку и изгибающий момент без люфта.

Технические данные

• Тип: Бесштоковый с магнитной муфтой и шариковыми направляющими
• Диаметр поршня: 6 / 10 / 15 / 20 / 25 / 32 / 40 мм
• Длина хода: 100 — 2000 мм (шаг 100 мм, зависит от диаметра)
• Тип действия: Двустороннего действия, магнитная муфта Nd-Fe-B
• Макс. рабочее давление: 0.7 МПа (7 бар)
• Мин. рабочее давление: 0.18 МПа (1.8 бар)
• Температурный диапазон: −10 … +60 °C
• Скорость поршня: 50 — 500 мм/с
• Материал корпуса: Анодированный алюминий, направляющие — сталь
• Демпфирование: Регулируемое пневматическое на обоих концах
• Магнитный поршень: Установлен серийно (для датчиков положения)
• Монтаж: Резьбовые отверстия по всей длине корпуса + торцевые крепёжные фланцы

Применение

Серия CY1L применяется там, где требуется компактное линейное перемещение со встроенной направляющей: упаковочные линии, конвейерные толкатели, манипуляторы pick & place, узлы подачи в сборочных автоматах, перемещение режущих головок, X-Y координатные оси. Благодаря интегрированным шариковым втулкам каретка несёт нагрузку и момент непосредственно — не нужны дополнительные внешние линейные рельсы. Длинный ход (до 2 м) в одном корпусе экономит до 50 % места по сравнению с классическим штоковым цилиндром той же длины хода.

Совместимость и замена импортных аналогов

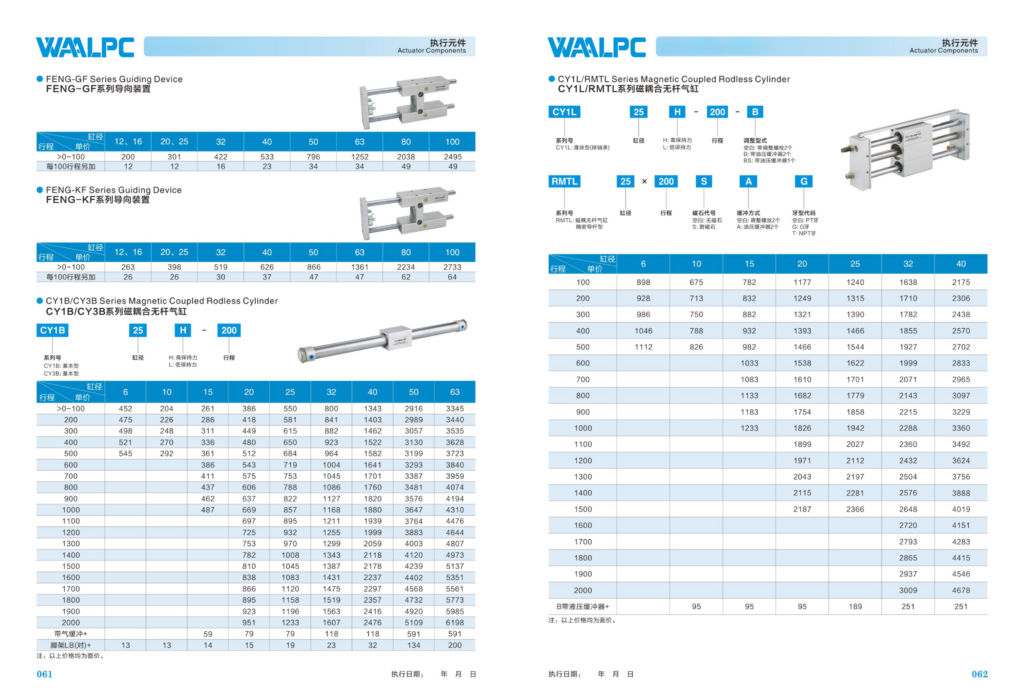

WAALPC CY1L изготовлен по чертежам, совместимым с серией SMC CY1L (Magnetically Coupled Rodless, Ball Bushing). Монтажные отверстия, расположение портов, диаметры валов направляющих и размеры каретки соответствуют оригиналу — замена производится без переделки рамы и пневматической обвязки. Также совместим по габаритам с AirTAC RMTL. Поршень, уплотнения и магнитный модуль ремонтопригодны.

Поставка и комплектация

В комплект входит цилиндр в сборе с интегрированными направляющими и кареткой, торцевые крышки с регулируемыми демпферами, монтажные пазы. Датчики положения, опорные ножки, демпферы конца хода с увеличенной энергопоглощающей способностью — заказываются отдельно. Срок отгрузки: от 2 недель с момента подтверждения заказа. В наличии 90 модификаций по диаметру и длине хода.
