Плавающее соединение / муфта штока F

Name: Плавающее соединение / муфта штока F
Brand: WAALPC
SKU: F-FJ
Availability: InStock

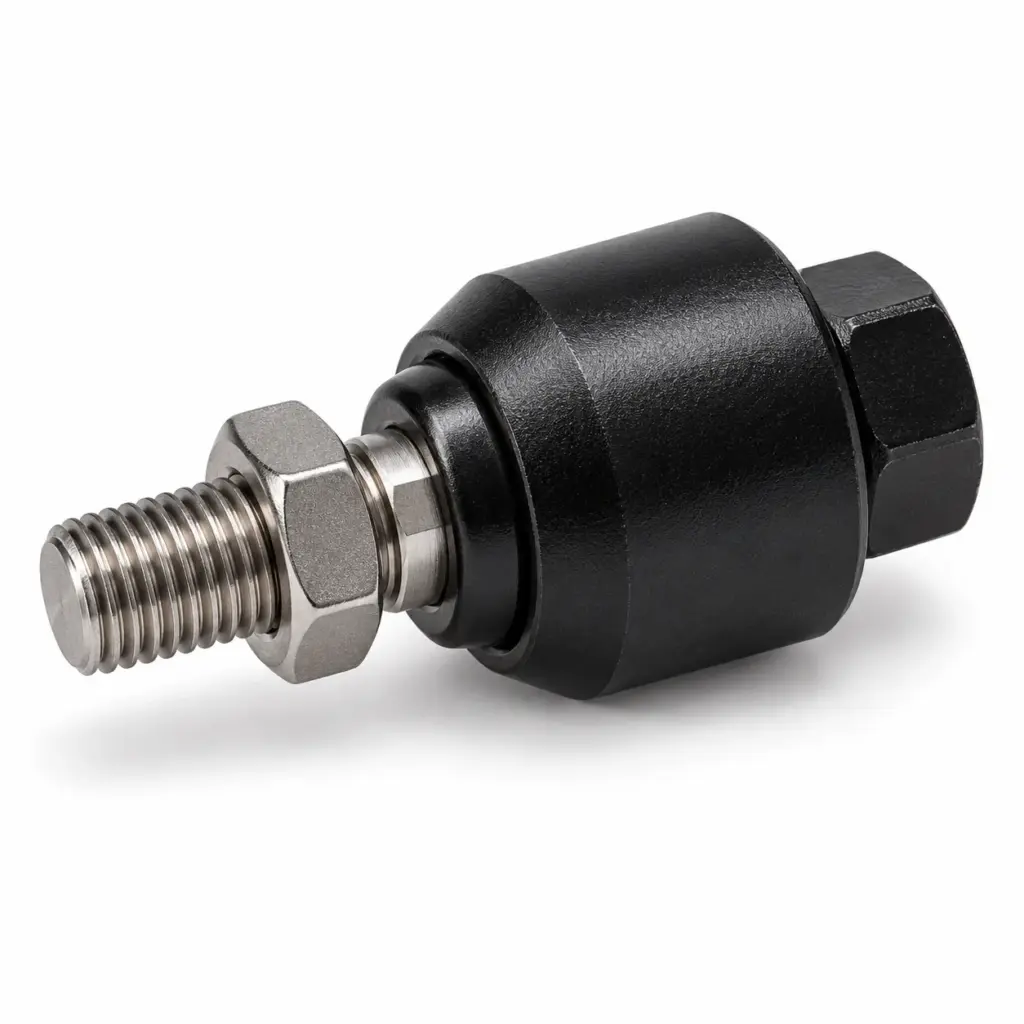

Плавающее соединение серии F из стали с защитным покрытием (синее/чёрное): компенсирует радиальную и угловую несоосность при стыковке штока с нагрузкой. Ряд резьб M3–M36 перекрывает распространённые типоразмеры цилиндров. Совместимый аналог AirTAC, Festo; поставка 2–4 недели.

Артикулы серии: F-FKM10, F-FKM12, F-FKM16 (всего 25 модификаций)

Плавающее соединение / муфта штока F WAALPC F-FJ

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Тип

Плавающее соединение / муфта штока

Серия

Узел

Плавающее соединение

Типоразмеры (Ø/код)

3/4/5/6/8/10/12/14/16/18/20/22/26/27/30/36

Совместимость

пневмоцилиндры серии F / ISO 15552

Материал

сталь/алюминий/оцинковка

Артикул: F-FKM10

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Документы

Аксессуары

О серии

Плавающее соединение / муфта штока WAALPC F для пневмоцилиндров, типоразмеры 3/4/5/6/8/10/12/14/16/18/20/22/26/27/30/36. Совместимо с цилиндрами серии F. Аналог по бренду не подтверждён. Поставка 2–4 недели.

Какие типоразмеры есть в серии PLAVAYUSHCHEE-F?

Ряд включает размеры 3 мм · 4 мм · 5 мм · 6 мм · 8 мм · 10 мм · 12 мм · 14 мм · 16 мм · 18 мм — всего 24 исполнений. Размер берут из обозначения изделия, с которым узел работает в паре: соседний типоразмер не подходит, посадочные размеры разные. Прочие характеристики приведены в таблице этой карточки и обновляются вместе с реестром.

К каким типоразмерам цилиндров подходит плавающее соединение серии F

Ряд закрывает диаметры поршня 6 мм, 8 мм, 10 мм, 12 мм, 16 мм, 20 мм, 50 мм, 80 мм, 200 мм — всего 9 исполнений. Подбор идёт по диаметру поршня, ход на него не влияет. Усилие толкания этих приводов при 0,6 МПа считается по площади поршня: Ø6 мм — 17 Н; Ø12 мм — 68 Н; Ø50 мм — 1178 Н; Ø200 мм — 18850 Н — по нему сверяют, тот ли привод обслуживают, когда маркировка на гильзе стёрта; тогда диаметр меряют по внутреннему диаметру гильзы.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC F-FJ (совпадают присоединительные и установочные размеры, серия PLAVAYUSHCHEE-F).

Как расшифровать артикул F?

Формат: {модификация}

F — серия
Модификация: F-FKM10 / F-FKM12 / F-FKM16 / F-FKM20 / F-FKM36 / F-FKM5 / F-FKM6 / F-FKM8 / F-M10X125F / F-M12X125F / F-M14X150F / F-M16X150F …

Пример: F-FKM10

Категории: Плавающие соединения штока · Принадлежности цилиндров

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
F-FJ	—	от 230 ₽	поставка 2–4 недели	AirTAC F-FJ
F-FKM10	—	от 1 072 ₽	поставка 2–4 недели	AirTAC F-FKM10
F-FKM12	—	от 1 456 ₽	поставка 2–4 недели	AirTAC F-FKM12
F-FKM16	—	от 3 041 ₽	поставка 2–4 недели	AirTAC F-FKM16
F-FKM20	—	от 3 666 ₽	поставка 2–4 недели	AirTAC F-FKM20
F-FKM36	—	от 28 975 ₽	поставка 2–4 недели	AirTAC F-FKM36
F-FKM5	—	от 465 ₽	поставка 2–4 недели	AirTAC F-FKM5
F-FKM6	—	от 465 ₽	поставка 2–4 недели	AirTAC F-FKM6
F-FKM8	—	от 913 ₽	поставка 2–4 недели	AirTAC F-FKM8
F-M10X125F	—	от 545 ₽	поставка 2–4 недели	AirTAC F-M10X125F
F-M12X125F	—	от 607 ₽	поставка 2–4 недели	AirTAC F-M12X125F
F-M14X150F	—	от 704 ₽	поставка 2–4 недели	AirTAC F-M14X150F
F-M16X150F	—	от 1 088 ₽	поставка 2–4 недели	AirTAC F-M16X150F
F-M18X150F	—	от 1 136 ₽	поставка 2–4 недели	AirTAC F-M18X150F
F-M20X150F	—	от 1 249 ₽	поставка 2–4 недели	AirTAC F-M20X150F
F-M22X150F	—	от 1 362 ₽	поставка 2–4 недели	AirTAC F-M22X150F
F-M26X150F	—	от 1 408 ₽	поставка 2–4 недели	AirTAC F-M26X150F
F-M27X200F	—	от 1 408 ₽	поставка 2–4 недели	AirTAC F-M27X200F
F-M30X150F	—	от 1 520 ₽	поставка 2–4 недели	AirTAC F-M30X150F
F-M36X200F	—	от 3 682 ₽	поставка 2–4 недели	AirTAC F-M36X200F
F-M3X050F	—	от 223 ₽	поставка 2–4 недели	AirTAC F-M3X050F
F-M4X070F	—	от 223 ₽	поставка 2–4 недели	AirTAC F-M4X070F
F-M5X080F	—	от 255 ₽	поставка 2–4 недели	AirTAC F-M5X080F
F-M6X100F	—	от 255 ₽	поставка 2–4 недели	AirTAC F-M6X100F
F-M8X125F	—	от 432 ₽	поставка 2–4 недели	AirTAC F-M8X125F

Совместимо с AirTAC F-FJ

Совместимый аналог — наш F-FJ. Цена 230 ₽, поставка 2–4 недели.

Совместимо с AirTAC F-FKM10

Совместимый аналог — наш F-FKM10. Цена 1 072 ₽, поставка 2–4 недели.

Совместимо с AirTAC F-FKM12

Совместимый аналог — наш F-FKM12. Цена 1 456 ₽, поставка 2–4 недели.

Совместимо с AirTAC F-FKM16

Совместимый аналог — наш F-FKM16. Цена 3 041 ₽, поставка 2–4 недели.

Совместимо с AirTAC F-FKM20

Совместимый аналог — наш F-FKM20. Цена 3 666 ₽, поставка 2–4 недели.

Совместимо с AirTAC F-FKM36

Совместимый аналог — наш F-FKM36. Цена 28 975 ₽, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Какие ещё серии есть в разделе «Плавающие соединения штока»?

Весь раздел — 346 позиций →

Что покупают вместе с F?

Фитинги Пневмотрубки Подготовка воздуха

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Тип	Плавающее соединение штока (компенсатор несоосности)
Конструкция	стандартное (серия F, а также аналог Festo FK)
Тип/стандарт	AirTAC / Festo
Материал	сталь, синее/чёрное защитное покрытие
Присоединительная резьба	M3–M36
Совместимость	пневмоцилиндры (типоразмер зашит в коде модели)
Компенсация несоосности	радиальная + угловая (небольшой перекос)
Назначение	разгрузка штока от боковой нагрузки, точное позиционирование
Монтаж	навинчивание на резьбу штока
Рабочая температура	−20…+80 °C
Обслуживание	не требует смазки
Аналог	AirTAC F / Festo FK
