MB18

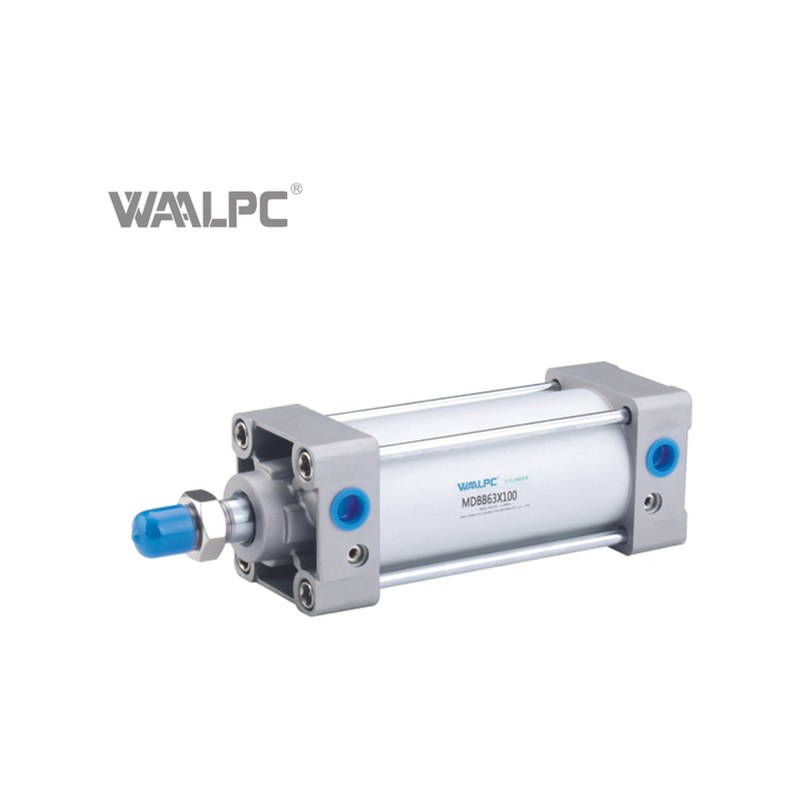

Пневмоцилиндр стандартный MB18

Name: Пневмоцилиндр стандартный MB18
Brand: WAALPC
SKU: MB18-100-100
Availability: InStock

Пневмоцилиндр стандартный MB18, Ø 32–125 мм, ход 25–1000 мм. Совместимый аналог SMC MB18. поставка 2–4 недели.

Артикулы серии: MB18-32-25, MB18-32-50, MB18-32-75 (всего 133 модификаций)

Пневмоцилиндр стандартный MB18 WAALPC MB18-100-100

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Ø поршня

32–125 мм

Ход

25–1000 мм

Макс. рабочее давление

1,0 МПа (10 бар)

Температура

−20…+80 °C

Рабочая среда

очищенный сжатый воздух

Тип действия

двустороннее

Материал корпуса

анодированный алюминиевый сплав

Все характеристики →

Артикул: MB18-32-25

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Чертёж

Документы

Аксессуары

Пневмоцилиндр стандартный WAALPC MB18 — двустороннего действия для типовых задач линейного перемещения в промышленной автоматизации. Диаметр поршня 32–125 мм, ход 25–1000 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Совместимый аналог SMC MB18, совместим по присоединительным и габаритным размерам. Совместимый аналог SMC MB18.

Конструкция и принцип работы

Серия выполнена в профильном алюминиевом корпусе по стандарту ISO 15552. Передняя и задняя крышки крепятся стяжными шпильками. Двусторонний шток позволяет применять опции магнитного поршня, регулируемого пневматического демпфирования и защиты от проворота.

Технические данные

Ø поршня: 32–125 мм
Ход: 25–1000 мм
Макс. рабочее давление: 1,0 МПа (10 бар)
Температура: −20…+80 °C
Рабочая среда: очищенный сжатый воздух
Тип действия: двустороннее
Материал корпуса: анодированный алюминиевый сплав
Демпфирование: упругое / регулируемое (PPV)

Применение

Применяется в типовых задачах линейного перемещения промышленной автоматизации: толкатели на конвейерах, прижимные устройства, приводы заслонок и шиберов, подающие и обрезные узлы упаковочных линий. Стандартное профильное исполнение позволяет легко интегрировать цилиндр в существующие узлы.

Поставка и комплектация

Цилиндр поставляется в заводской упаковке с паспортом изделия и техническим листком. Срок поставки: 2–4 недели. Уточнение конкретного исполнения и диаметра поршня выполняется по таблице артикулов; в свободной форме укажите Ø поршня, ход и необходимые опции — наш инженер подберёт точный код для заказа и подтвердит наличие комплектующих.

Совместимость и замена импортных серий

Серия WAALPC MB18 разработана как совместимый аналог решений SMC и сохраняет совместимость по присоединительным и габаритным размерам. Совместимый аналог устанавливается на место вышедшего из строя или недоступного к поставке импортного цилиндра без переделки оснастки и монтажных рам. При выборе варианта замены ориентируйтесь на диаметр поршня, длину хода, тип монтажа и наличие магнитного поршня — эти параметры определяют физическую и сигнальную совместимость. Если у вас на руках есть артикул заменяемого изделия — пришлите его в запросе, и мы подтвердим совместимость по чертежу и подберём ближайший доступный вариант WAALPC.

Какие типоразмеры и усилия у серии MB18?

Ряд включает диаметры 32, 40, 50, 63, 80, 100, 125 мм и ходы от 25 до 1000 мм — всего 133 исполнения. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø32 мм — 483 Н; Ø50 мм — 1178 Н; Ø80 мм — 3016 Н; Ø125 мм — 7363 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с ГТД и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — SMC MB1832-25 (совпадают присоединительные и установочные размеры, серия MB18).

Как расшифровать артикул MB18?

Формат: MB18-{типоразмер}-{ход}

MB18 — серия
Типоразмер: 32 / 40 / 50 / 63 / 80 / 100 / 125
Ход: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 225 / 250 / 300 / 350

Пример: MB18-32-25

Категории: Стандартные цилиндры MB18

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
MB18-100-100	Ø100 мм, ход 100 мм	10 070 ₽	поставка 2–4 недели	SMC MB18100-100

Совместимо с SMC MB18100-100

Совместимый аналог — наш MB18-100-100, Ø100 мм, ход 100 мм. Цена 10 070 ₽, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Цены по типоразмерам — MB18поставка 2–4 недели

Цена базового исполнения, ₽. В серии 133 исполнения: с демпфированием и без, с магнитным поршнем под датчик. Цены обновляются автоматически.

Ø, мм	25	50	75	100	125	150	175	200	225	250	300	350	400	450	600	700	800	900	1000
ход →	ход штока, мм
32	2 266	2 396	2 543	2 675	2 820	2 953	3 100	3 230	3 421	3 551	3 830	4 137	4 429	4 706	5 643	6 182	6 724	7 264	7 806
40	2 850	3 026	3 215	3 392	3 566	3 742	3 916	4 093	4 311	4 488	4 838	5 334	5 685	5 670	7 161	7 850	8 551	9 253	9 939
50	3 916	4 166	4 414	4 677	4 939	5 189	5 452	5 699	5 964	6 226	6 739	7 352	7 862	8 375	9 954	10 977	11 985	12 993	14 018
63	4 502	4 809	5 086	5 393	5 714	6 008	6 329	6 636	6 957	7 264	7 877	8 566	9 179	9 792	11 693	12 907	14 133	15 347	16 575
80	6 109	6 445	6 825	7 205	7 585	7 965	8 360	8 740	9 150	9 530	10 290	11 239	11 999	12 745	15 084	16 605	18 108	19 629	21 149
100	8 711	9 120	9 603	10 070	10 552	11 021	11 516	11 985	12 468	12 936	13 885	15 055	15 989	16 941	19 761	21 647	23 518	25 402	27 287
125	11 546	12 335	13 125	13 915	14 704	15 494	16 281	17 071	17 860	18 635	20 215	22 231	23 824	25 416	30 196	33 398	36 584	39 740	43 117

Выбрать типоразмер и заказать Прислать артикул на подбор

Какие импортные аналоги есть у серии MB18?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø32 × 25 мм — от 2 482 ₽Ø32 × 50 мм — от 2 624 ₽Ø32 × 75 мм — от 2 785 ₽Ø32 × 100 мм — от 2 930 ₽Ø32 × 125 мм — от 3 089 ₽Ø32 × 150 мм — от 3 234 ₽Ø32 × 175 мм — от 3 395 ₽Ø32 × 200 мм — от 3 537 ₽Ø32 × 225 мм — от 3 747 ₽Ø32 × 250 мм — от 3 889 ₽Ø32 × 300 мм — от 4 195 ₽Ø32 × 350 мм — от 4 531 ₽Ø32 × 400 мм — от 4 851 ₽Ø32 × 450 мм — от 5 154 ₽Ø32 × 600 мм — от 6 180 ₽Ø32 × 700 мм — от 6 780 ₽Ø32 × 800 мм — от 7 370 ₽Ø32 × 900 мм — от 7 960 ₽Ø32 × 1000 мм — от 8 550 ₽Ø40 × 25 мм — от 3 121 ₽Ø40 × 50 мм — от 3 314 ₽Ø40 × 75 мм — от 3 521 ₽Ø40 × 100 мм — от 3 714 ₽Ø40 × 125 мм — от 3 905 ₽Ø40 × 150 мм — от 4 099 ₽Ø40 × 175 мм — от 4 290 ₽Ø40 × 200 мм — от 4 483 ₽Ø40 × 225 мм — от 4 722 ₽Ø40 × 250 мм — от 4 915 ₽Ø40 × 300 мм — от 5 299 ₽Ø40 × 350 мм — от 5 842 ₽Ø40 × 400 мм — от 6 218 ₽Ø40 × 450 мм — от 6 218 ₽Ø40 × 600 мм — от 7 843 ₽Ø40 × 700 мм — от 8 597 ₽Ø40 × 800 мм — от 9 366 ₽Ø40 × 900 мм — от 10 140 ₽Ø40 × 1000 мм — от 10 890 ₽Ø50 × 25 мм — от 4 290 ₽Ø50 × 50 мм — от 4 563 ₽Ø50 × 75 мм — от 4 835 ₽Ø50 × 100 мм — от 5 122 ₽Ø50 × 125 мм — от 5 410 ₽Ø50 × 150 мм — от 5 683 ₽Ø50 × 175 мм — от 5 971 ₽Ø50 × 200 мм — от 6 242 ₽Ø50 × 225 мм — от 6 532 ₽Ø50 × 250 мм — от 6 819 ₽Ø50 × 300 мм — от 7 381 ₽Ø50 × 350 мм — от 8 052 ₽Ø50 × 400 мм — от 8 611 ₽Ø50 × 450 мм — от 9 172 ₽Ø50 × 600 мм — от 10 902 ₽Ø50 × 700 мм — от 12 022 ₽Ø50 × 800 мм — от 13 126 ₽Ø50 × 900 мм — от 14 230 ₽Ø50 × 1000 мм — от 15 352 ₽Ø63 × 25 мм — от 4 931 ₽Ø63 × 50 мм — от 5 267 ₽Ø63 × 75 мм — от 5 571 ₽Ø63 × 100 мм — от 5 906 ₽Ø63 × 125 мм — от 6 258 ₽Ø63 × 150 мм — от 6 580 ₽Ø63 × 175 мм — от 6 932 ₽Ø63 × 200 мм — от 7 268 ₽Ø63 × 225 мм — от 7 620 ₽Ø63 × 250 мм — от 7 956 ₽Ø63 × 300 мм — от 8 627 ₽Ø63 × 350 мм — от 9 382 ₽Ø63 × 400 мм — от 10 053 ₽Ø63 × 450 мм — от 10 725 ₽Ø63 × 600 мм — от 12 806 ₽Ø63 × 700 мм — от 14 136 ₽Ø63 × 800 мм — от 15 479 ₽Ø63 × 900 мм — от 16 808 ₽Ø63 × 1000 мм — от 18 154 ₽Ø80 × 25 мм — от 6 691 ₽Ø80 × 50 мм — от 7 059 ₽Ø80 × 75 мм — от 7 475 ₽Ø80 × 100 мм — от 7 891 ₽Ø80 × 125 мм — от 8 308 ₽Ø80 × 150 мм — от 8 724 ₽Ø80 × 175 мм — от 9 156 ₽Ø80 × 200 мм — от 9 573 ₽Ø80 × 225 мм — от 10 021 ₽Ø80 × 250 мм — от 10 437 ₽Ø80 × 300 мм — от 11 270 ₽Ø80 × 350 мм — от 12 310 ₽Ø80 × 400 мм — от 13 142 ₽Ø80 × 450 мм — от 13 959 ₽Ø80 × 600 мм — от 16 521 ₽Ø80 × 700 мм — от 18 186 ₽Ø80 × 800 мм — от 19 833 ₽Ø80 × 900 мм — от 21 498 ₽Ø80 × 1000 мм — от 23 163 ₽Ø100 × 25 мм — от 9 540 ₽Ø100 × 50 мм — от 9 989 ₽Ø100 × 75 мм — от 10 518 ₽Ø100 × 100 мм — от 11 028 ₽Ø100 × 125 мм — от 11 558 ₽Ø100 × 150 мм — от 12 070 ₽Ø100 × 175 мм — от 12 613 ₽Ø100 × 200 мм — от 13 126 ₽Ø100 × 225 мм — от 13 655 ₽Ø100 × 250 мм — от 14 168 ₽Ø100 × 300 мм — от 15 208 ₽Ø100 × 350 мм — от 16 489 ₽Ø100 × 400 мм — от 17 512 ₽Ø100 × 450 мм — от 18 554 ₽Ø100 × 600 мм — от 21 643 ₽Ø100 × 700 мм — от 23 708 ₽Ø100 × 800 мм — от 25 758 ₽Ø100 × 900 мм — от 27 821 ₽Ø100 × 1000 мм — от 29 886 ₽Ø125 × 25 мм — от 12 645 ₽Ø125 × 50 мм — от 13 510 ₽Ø125 × 75 мм — от 14 375 ₽Ø125 × 100 мм — от 15 240 ₽Ø125 × 125 мм — от 16 105 ₽Ø125 × 150 мм — от 16 969 ₽Ø125 × 175 мм — от 17 832 ₽Ø125 × 200 мм — от 18 697 ₽Ø125 × 225 мм — от 19 562 ₽Ø125 × 250 мм — от 20 410 ₽Ø125 × 300 мм — от 22 140 ₽Ø125 × 350 мм — от 24 348 ₽Ø125 × 400 мм — от 26 093 ₽Ø125 × 450 мм — от 27 837 ₽Ø125 × 600 мм — от 33 072 ₽Ø125 × 700 мм — от 36 579 ₽Ø125 × 800 мм — от 40 068 ₽Ø125 × 900 мм — от 43 525 ₽Ø125 × 1000 мм — от 47 224 ₽

Каким импортным обозначениям соответствует MB18

Таблицы соответствий: чужое обозначение, наш артикул того же типоразмера, цена и срок.

SMC MB18 133 обозначения

Что покупают вместе с MB18?

Фитинги Пневмотрубки Подготовка воздуха

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про MB18?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.

Тип	Пневмоцилиндр стандартный MB18
Материал	Алюминиевый сплав
Рабочая среда	Сжатый воздух (фильтрованный)
Рабочее давление	0,1–1,0 МПа
Рабочая температура	−20…+80 °C
Аналог	SMC MB18
