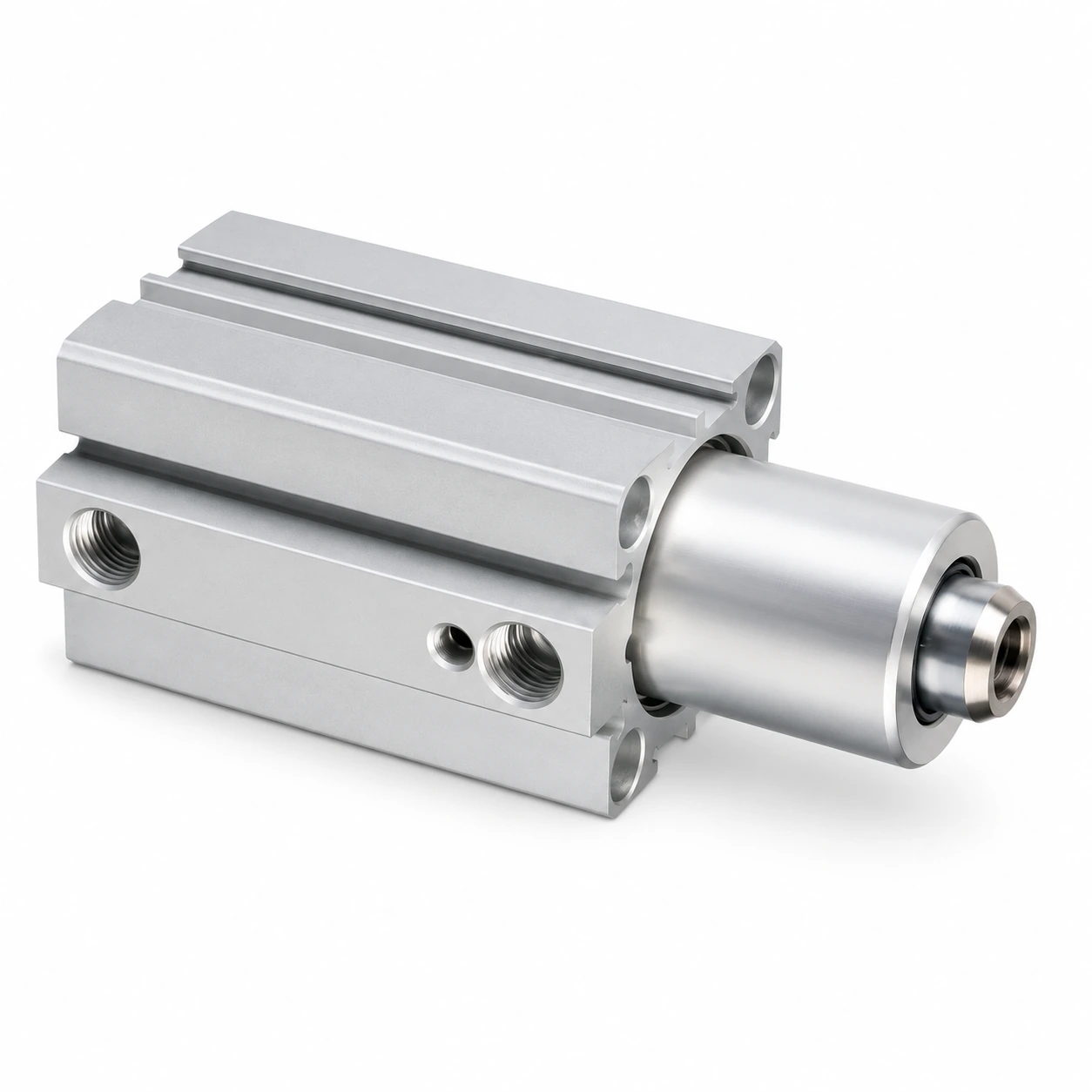

Зажимной пневмоцилиндр SCR

Зажимной пневмоцилиндр WAALPC SCR — для фиксации и зажима деталей на сборочных и сварочных операциях. Диаметр поршня 20–40 мм, ход 10–20 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Поставка 2–4 недели.

Серия поворотных зажимных пневмоцилиндров: поворачивает шток на 90° и одновременно зажимает деталь при подаче давления, что освобождает зону доступа при отжатии.

Конструкция и принцип работы

Шток выполняет два движения: линейный ход и поворот на 90° за счёт винтовой нарезки в гильзе. При подаче давления шток сначала поворачивается, выходя из зоны парковки, затем прижимает деталь. При сбросе давления — последовательность обратная: шток отжимается, затем поворачивается обратно в зону парковки, освобождая доступ к детали для загрузки/выгрузки. Это удобно для станков с ЧПУ и сборочных столов, где нужен свободный доступ к зоне обработки.

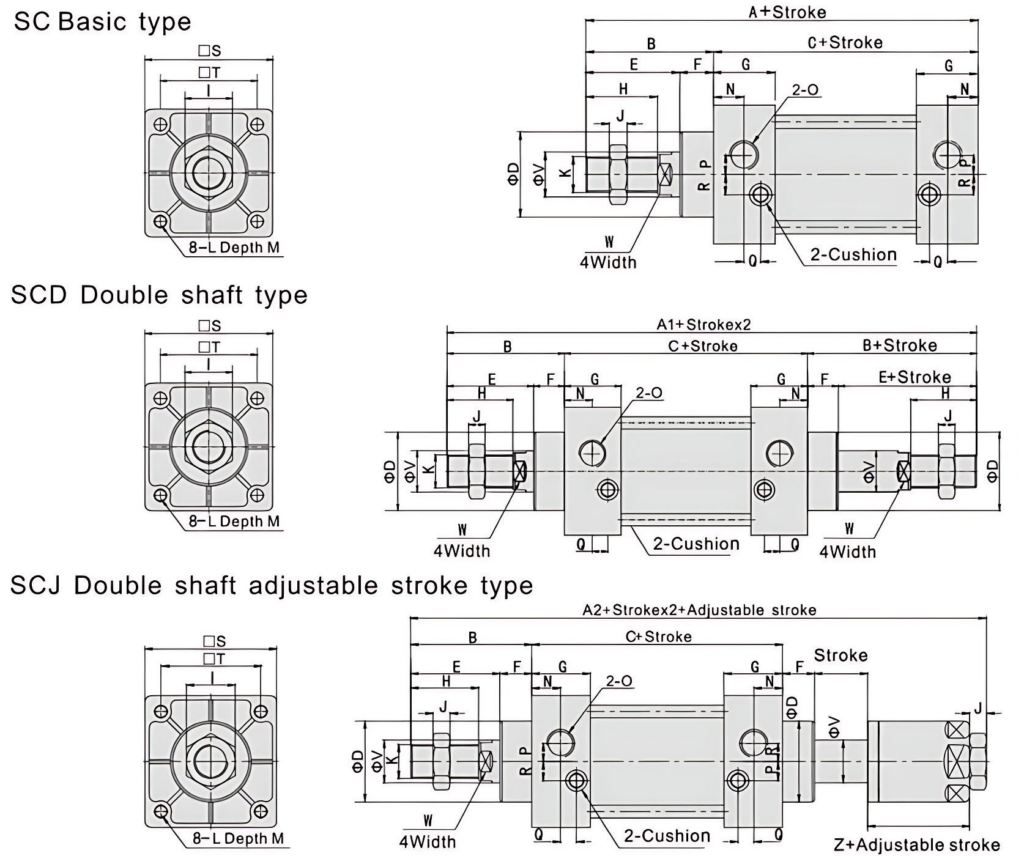

Технические данные

• Ø поршня: 20–40 мм
• Ход: 10–20 мм
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Температура: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Исполнения: /SCL

Применение

Применяются для удержания заготовок при фрезеровании, сверлении, шлифовании. Поворот штока освобождает зону доступа к детали при отжатии, что упрощает загрузку и выгрузку. Подходят для станков с ЧПУ, где требуется быстрая смена заготовок без снятия зажима. Применяются на сборочных столах при многооперационной обработке, в линиях лазерной резки, где нужен свободный доступ к детали между операциями.

Производитель

Производитель WAALPC (Hangzhou Fuyang Waal Precision Machinery, КНР) специализируется на промышленной пневматике и поставляет компоненты двойного назначения на индустриальные рынки. Серия SCR выпускается с типовыми присоединительными размерами — совместимый аналог импортных компонентов в составе существующего оборудования.

Поставка и комплектация

Цилиндр поставляется без присоединительной арматуры и датчиков положения — фитинги, кронштейны, герконовые датчики заказываются отдельно. Поставка осуществляется по предварительному заказу: артикул собирается на производстве под параметры заявки и направляется заказчику без посредников. Срок поставки: 2–4 недели.

Какие исполнения входят в серию SCR?

В серии 8 исполнений. Обозначения ряда: SCR-20-10, SCR-20-20, SCR-25-10, SCR-25-20, SCR-32-10, SCR-32-20, SCR-40-10, SCR-40-20. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение SCR?

Поворотный привод подбирают иначе, чем линейный цилиндр: главные параметры — угол поворота (типично 90°, 180° или 270°) и крутящий момент при рабочем давлении. Момент зависит от давления и внутренней геометрии привода (лопасть или зубчато-реечная пара), поэтому берётся из таблицы момента для конкретного типоразмера, а не считается по формуле линейного усилия. Запас по моменту, как и у линейных цилиндров, берут с кратностью, чтобы не работать на пределе.

Когда поставка и что входит в комплект?

Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, датчики и сопутствующие элементы заказываются отдельно, их подбирают под конкретное исполнение. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC TWQ20X10 (совпадают присоединительные и установочные размеры, серия SCR).

Как расшифровать артикул SCR?

Формат: SCR-{типоразмер}-{ход}

• SCR — серия
• Типоразмер: 20 / 25 / 32 / 40
• Ход: 10 / 20

Пример: SCR-20-10
