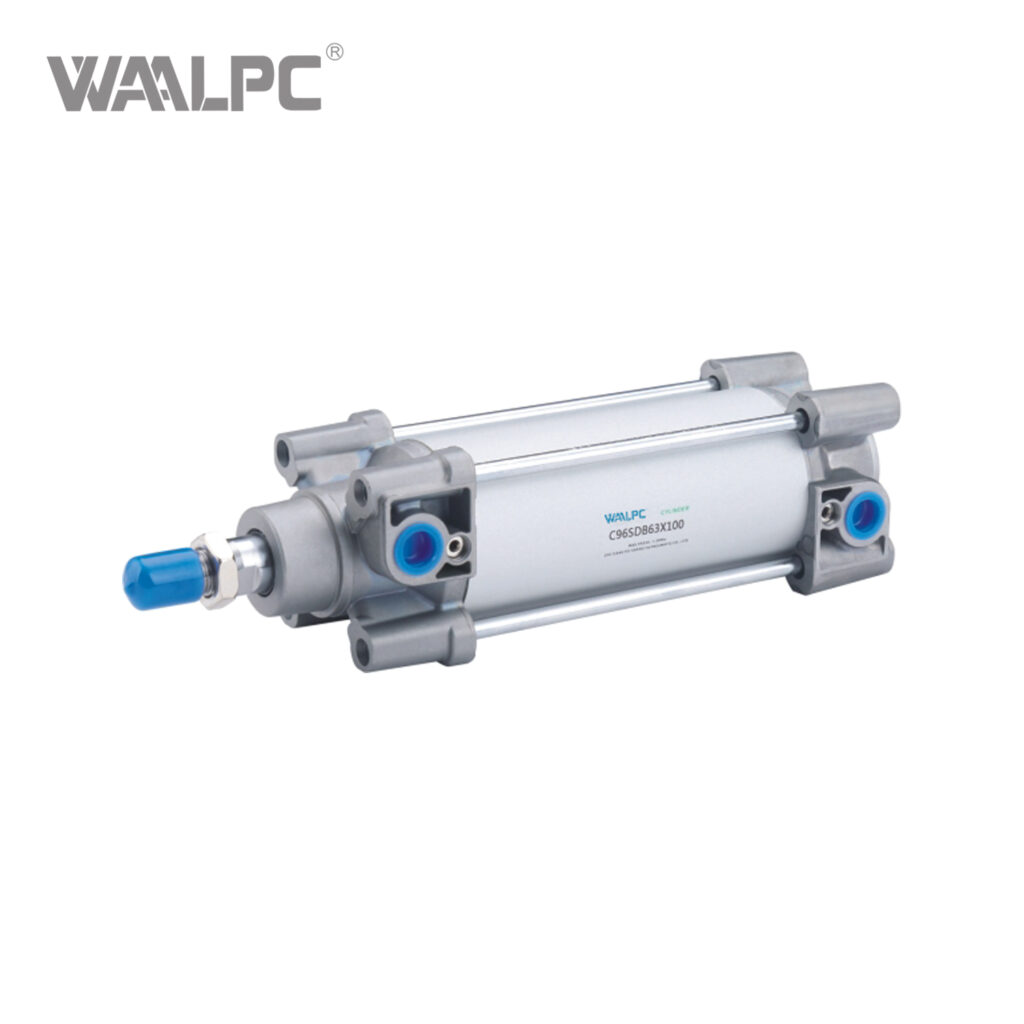

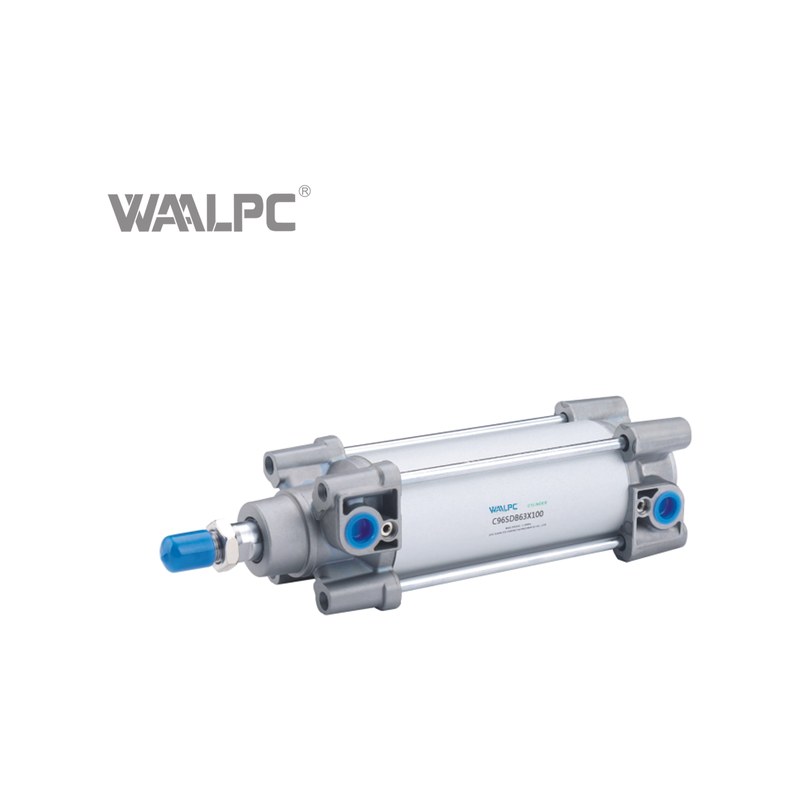

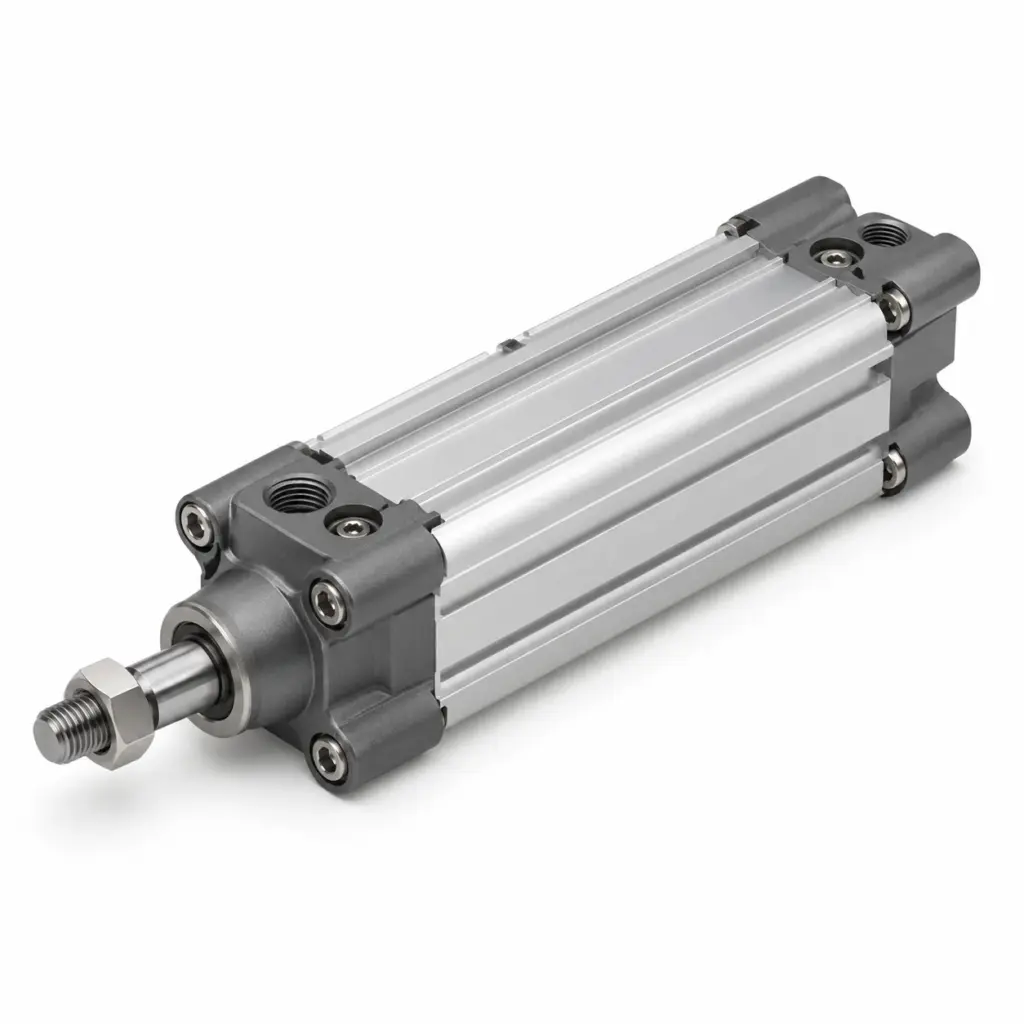

Пневмоцилиндр шпильчатый CP96 — стандарт ISO 15552 с двусторонним демпфированием, Ø32-125 мм, ход 25-1000 мм

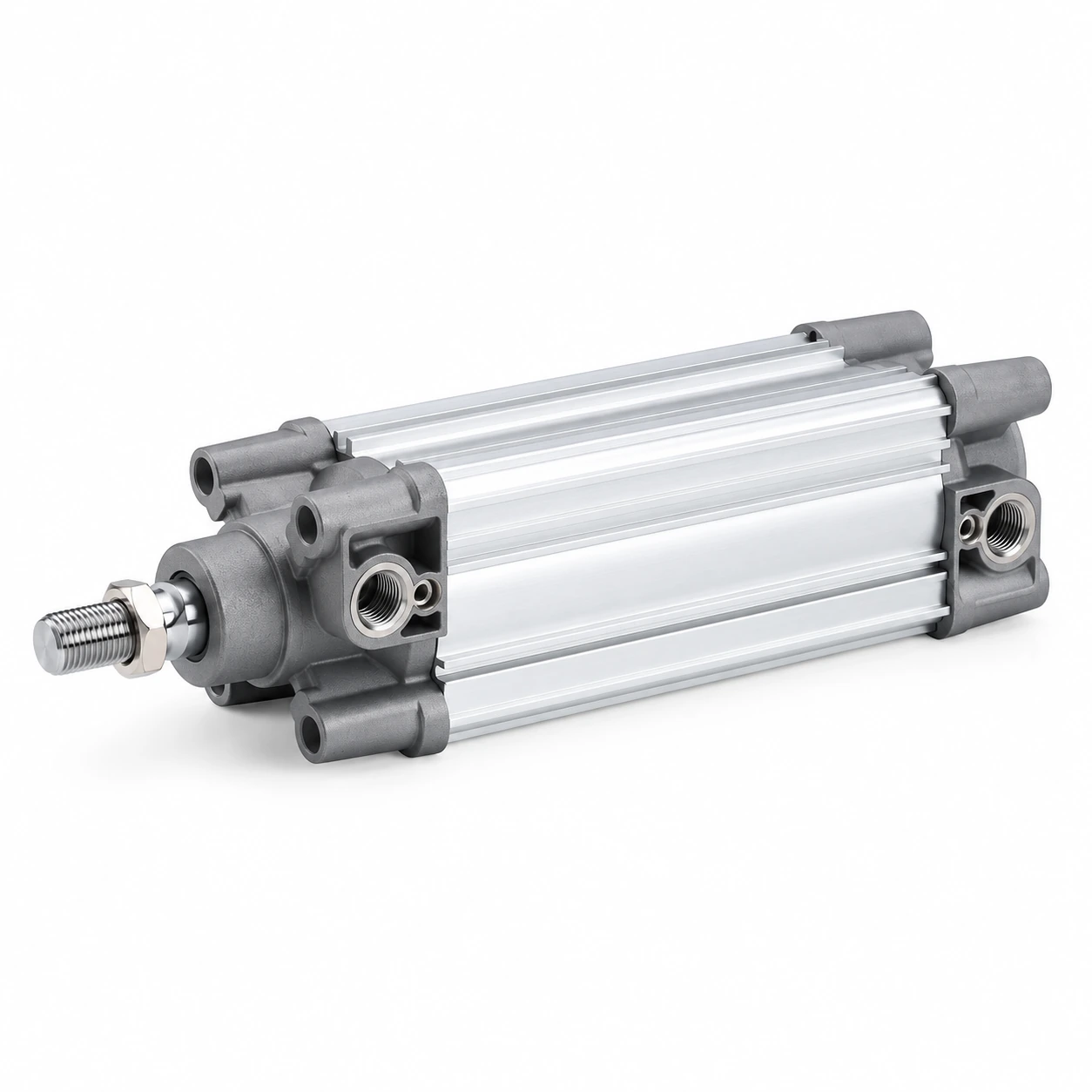

Серия WAALPC CP96 — стандартный пневмоцилиндр в формате ISO 15552 со шпильчатой стяжкой корпуса и регулируемым пневмодемпфированием с двух сторон. Прямой совместимый аналог SMC CP96 по присоединительным и установочным размерам: корпус, крышки, штоки, монтажные элементы (фланцы, лапы, цапфы) взаимозаменяемы с оригинальной серией SMC и любым другим производителем, выпускающим цилиндры по стандарту ISO 15552 / VDMA 24562.

Конструкция и принцип работы

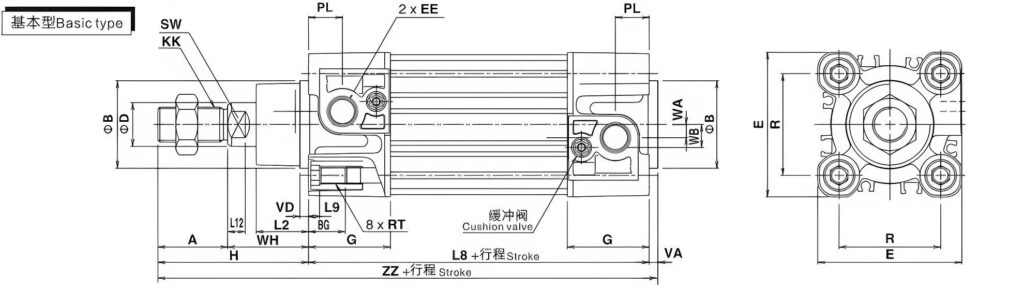

Цилиндр построен по классической шпильчатой (tie-rod) схеме: гильза из анодированного алюминиевого профиля 6063-T5 стянута между передней и задней крышками четырьмя стальными шпильками. Поршень с двумя манжетами разделяет внутренний объём гильзы на две камеры; подача сжатого воздуха попеременно в каждую из камер обеспечивает прямой и обратный ход штока. В крышках предусмотрены регулируемые пневмодемпферы — встречные камеры с дроссельным регулированием, гасящие удар поршня в крайних положениях. Магнитное кольцо на поршне устанавливается серийно — это позволяет монтировать на гильзу герконовые и электронные датчики положения без дополнительной подготовки.

Технические данные

• Диаметр поршня: Ø32 / 40 / 50 / 63 / 80 / 100 / 125 мм
• Ход штока: 25 — 1000 мм (стандартный ряд 25, 50, 75, 100, 125, 150, 175, 200, 225, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000)
• Тип действия: двустороннего действия с магнитным поршнем
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Мин. рабочее давление: 0,05 МПа (0,5 бар)
• Температурный диапазон: −20 … +80 °C (без обмерзания)
• Материал гильзы: анодированный алюминиевый сплав 6063-T5
• Материал штока: углеродистая сталь S45C с твердохромированным покрытием
• Демпфирование: регулируемое пневматическое с двух сторон (винт-дроссель в крышках)

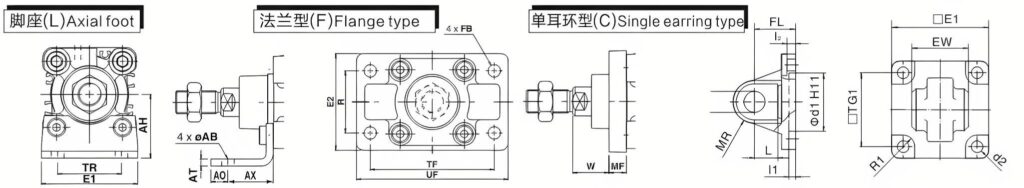

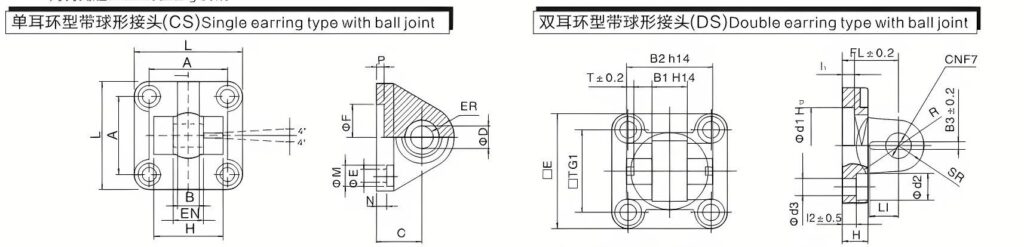

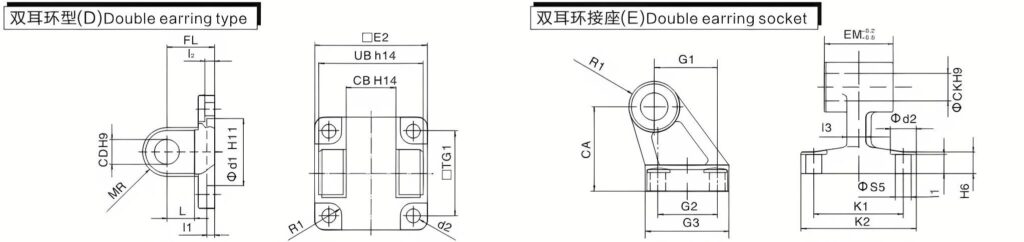

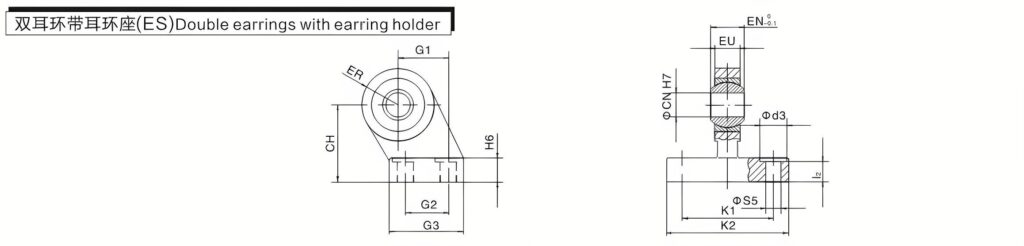

• Монтаж: ISO 15552 — лапы LB, передний/задний фланцы LF/LB, цапфа CB, шарнирная вилка, поворотные крепления
• Стандарт: ISO 15552 (бывший ISO 6431 + VDMA 24562)
• Магнитный поршень: установлен серийно для всех типоразмеров

Применение

Шпильчатые цилиндры CP96 универсальны и применяются там, где требуется надёжный линейный пневмопривод среднего и крупного типоразмера с возможностью гибкого монтажа. Это сборочные и упаковочные линии, конвейерные толкатели и шиберы, прессы, кантователи, поворотные столы и манипуляторы, дозаторы, машины розлива, тестовые стенды, шлагбаумы и ворота. Полная взаимозаменяемость с SMC CP96 и Festo DSBC (по соединительным размерам ISO 15552) позволяет использовать серию CP96 как прямую замену импортных цилиндров в существующем оборудовании без переделки металлоконструкции и креплений.

Поставка и комплектация

В стандартную комплектацию входят: пневмоцилиндр с предустановленным магнитным поршнем, две заглушки на пневмопорты, паспорт изделия. Монтажные элементы (лапы LB, фланцы LF, цапфы CB, вилка-крепление штока, шарнирные опоры), герконовые датчики положения, дроссели с обратным клапаном на впуск — поставляются отдельно по запросу.

Срок отгрузки: от 2 недель. Доставка по России транспортной компанией от двери до двери.

Расшифровка артикула

Формат: CP96-{типоразмер}-{ход}

• CP96 — серия
• Типоразмер: 32 / 40 / 50 / 63 / 80 / 100 / 125
• Ход: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 225 / 250 / 300 / 350
• Исполнения: DA

Пример: CP96-32-25
