Пневмоцилиндр стандартный с фронтальной фиксацией SULB — с креплением LB foot bracket, двустороннего действия, Ø40-200 мм, ход 25-1000 мм

Серия WAALPC SULB — стандартный пневматический цилиндр с интегрированным фронтальным замком штока (механизм Lock Bracket), прямой совместимый аналог AirTAC SULB по габаритным, посадочным и присоединительным размерам. Конструктивно представляет собой развитие серии SU (стандартный tie-rod цилиндр) с добавлением блокирующего узла на передней крышке, который механически фиксирует шток в любом промежуточном положении при пропадании давления или сигнала на разблокировку. Применяется на прессах малой и средней мощности, в подъёмно-опускающих механизмах, в системах удержания инструмента, в сборочной автоматизации и упаковочных линиях, где требуется аварийный или технологический стопор хода.

Конструкция и принцип работы

Корпус — тонкостенный алюминиевый профиль 6063-T5 с твёрдым анодированием, стянутый четырьмя стальными шпильками (tie-rod). На передней крышке смонтирован блок LB (Lock Bracket) — пружинно-нагруженный цанговый зажим со штатным пневмоприводом разблокировки. В нормальном состоянии (без давления на канал управления замком) цанга охватывает шток и удерживает его за счёт силы пружины и угла самоторможения; при подаче давления 0,3–0,8 МПа на отдельный порт замок раскрывается и шток получает свободу хода. Поршень магнитный, оснащён двумя демпфирующими манжетами и тефлоновыми направляющими; концевое демпфирование — пневматическое регулируемое в обоих концах хода. Шток — сталь 45# с твёрдым хромированием Cr ≥ 25 мкм для повышенной износостойкости.

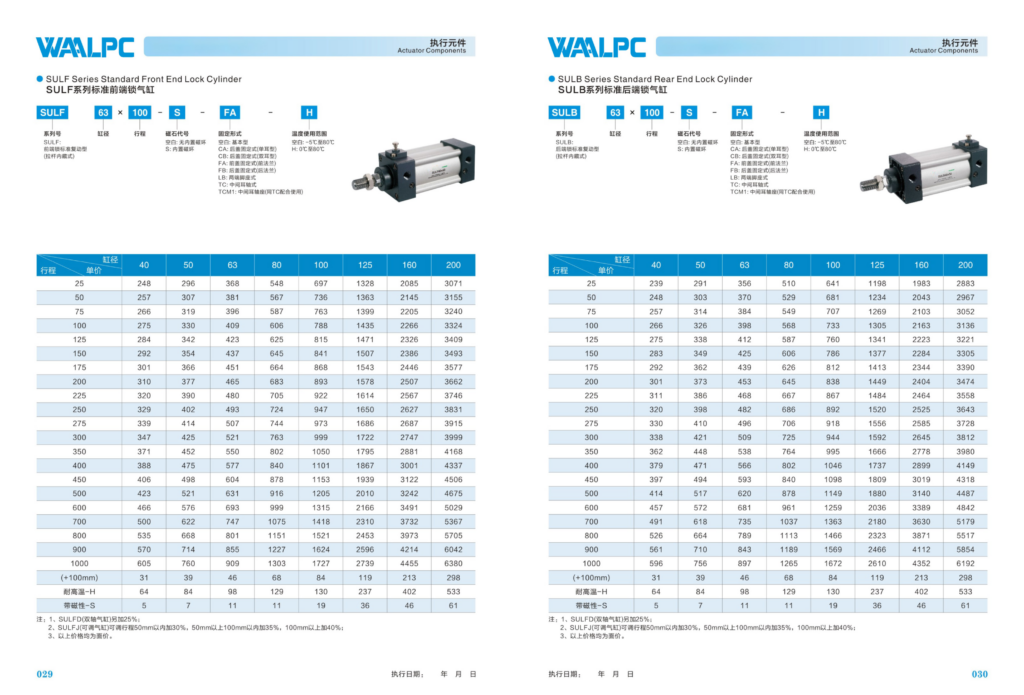

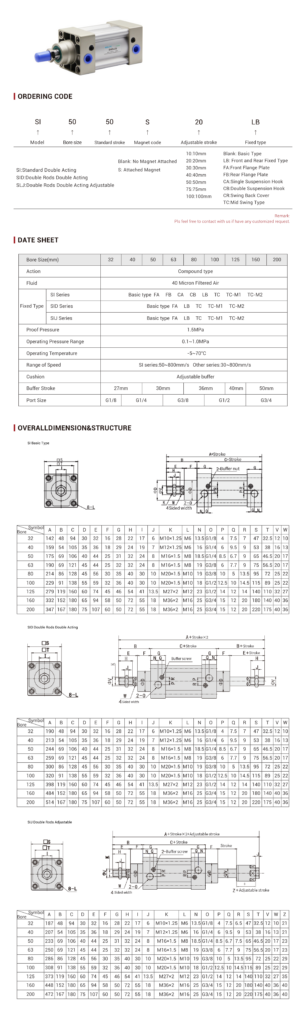

Технические данные

• Типоразмеры (Ø поршня): 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 мм
• Ход: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 225 / 250 / 275 / 300 / 350 / 400 / 450 / 500 / 600 / 700 / 800 / 900 / 1000 мм (промежуточные значения по согласованию)
• Тип действия: двустороннего действия с механическим стопором штока
• Рабочее давление цилиндра: 0,1 – 1,0 МПа (1 – 10 бар), испытательное 1,5 МПа
• Давление разблокировки замка: 0,3 – 0,8 МПа (3 – 8 бар) на отдельный порт
• Удерживающее усилие замка: до 100% номинального толкающего усилия цилиндра
• Температурный диапазон: −20 … +80 °C (стандартные NBR-уплотнения), до +150 °C — опция FKM
• Демпфирование: пневматическое регулируемое в обоих концах хода
• Магнитный поршень: установлен серийно (для герконовых и электронных датчиков положения)
• Материал корпуса: алюминиевый сплав 6063-T5, твёрдое анодирование
• Монтаж: фланцевый MF1/MF2, лапа LB (foot bracket), вилка, цапфа — взаимозаменяемые комплекты крепежа

Применение

Цилиндры SULB применяются там, где нужно гарантированно удержать шток при пропадании сетевого давления или электропитания, исключив самопроизвольное движение нагрузки под собственным весом или внешней силой. Типовые задачи: прессы малой и средней мощности с фиксацией траверсы, подъёмные столы и лифтовые механизмы с аварийным стопором, системы крепления и удержания инструмента в обрабатывающих центрах, тормозные узлы на конвейерах и сборочных линиях, аварийные стопоры в системах безопасности. Прямая взаимозаменяемость с AirTAC SULB позволяет ставить серию WAALPC в существующее оборудование без переделки крепежа, пневматики и схемы управления.

Поставка и комплектация

В поставку входит сам цилиндр в выбранном исполнении, штатные уплотнения NBR, крепёжный комплект MF1 (фланец) или LB (foot bracket) по выбору заказчика, паспорт изделия с протоколом ОТК, сертификат соответствия техническим регламентам ЕАЭС. По запросу — исполнение с уплотнениями FKM для температур до +150 °C, удлинённый шток, нестандартные ходы, парный комплект датчиков положения (геркон или PNP/NPN). Срок отгрузки: от 2 недель.
