SC

Крепления пневмоцилиндра SC: средняя цапфа TC, опора цапфы TCM1, вилка штока Y

Крепления WAALPC SC: средняя цапфа TC, опора цапфы TCM1, вилка штока Y с пальцем.

Артикулы серии: SC-100-TC, SC-100-TCM1, SC-100-Y+PIN (всего 30 модификаций)

Цены — по каталогу на 27.10.2026; точная цена исполнения — в таблице ниже и в корзине.

8 (800) 350-01-08 · бесплатно по РФ · Telegram

от 230 ₽ Выбрать исполнение

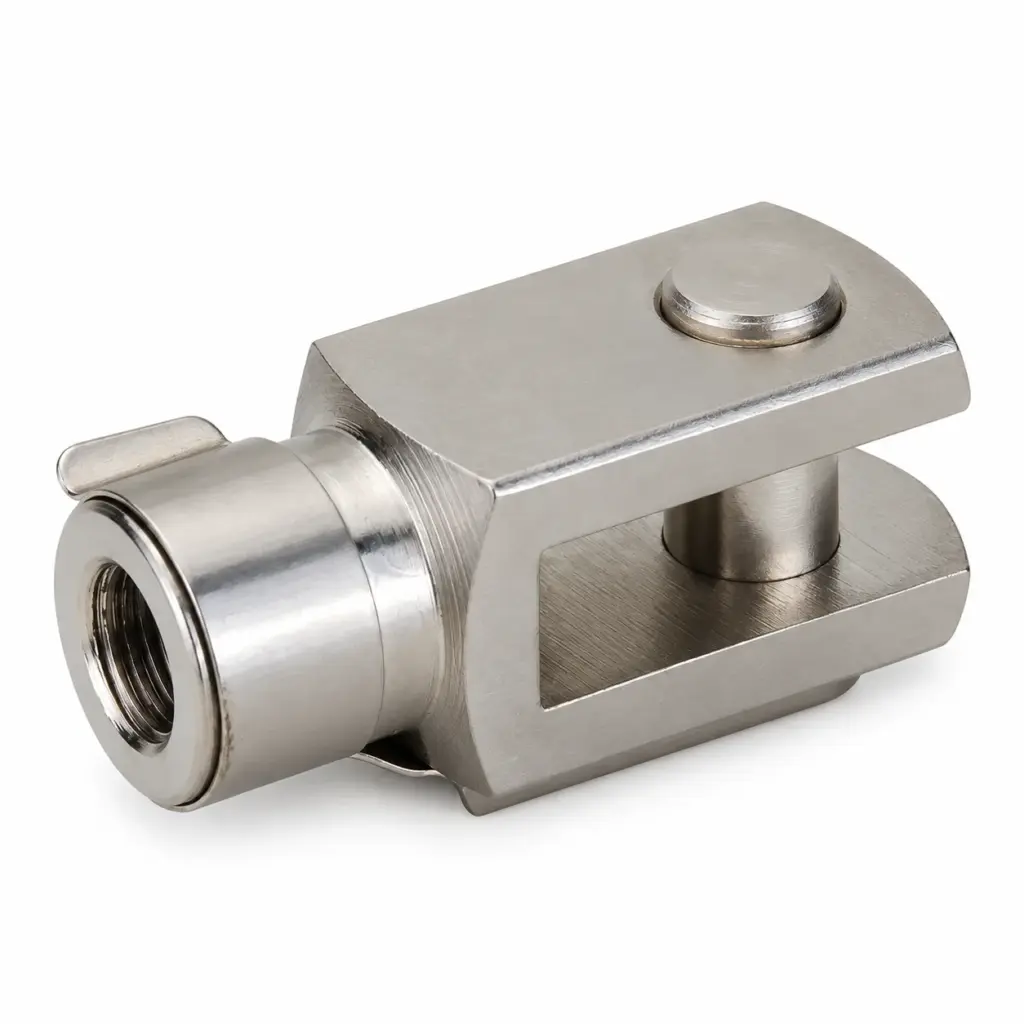

Крепления пневмоцилиндра SC: средняя цапфа TC, опора цапфы TCM1, вилка штока Y WAALPC SC-MNT

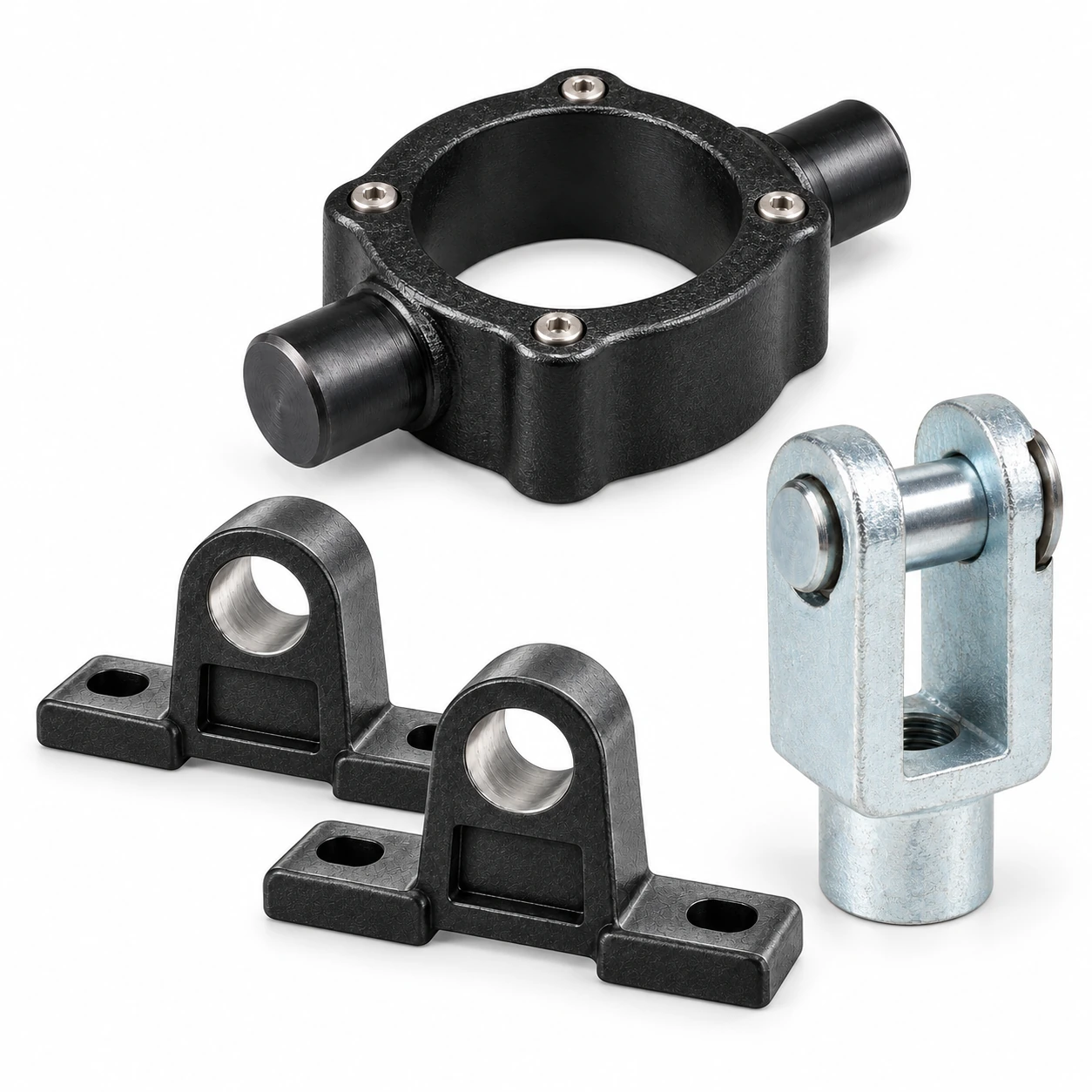

MOUNTSC — общий вид серии WAALPC

Общий вид серии

✓ Статус Официальный представитель WAALPC в РФ · сертификат
поставка 3–5 недель
Ключевые характеристики
Тип
Комплект креплений пневмоцилиндра SC (TC, TCM1, Y+PIN)
Серия
SC
Узел
Монтаж цилиндра
Типоразмеры (Ø/код)
Комплект креплений пневмоцилиндра SC (TC, TCM1, Y+PIN)
Совместимость
пневмоцилиндры серии SC / ISO 15552
Материал
сталь/алюминий/оцинковка
Аналог
AirTAC SC
от 230 ₽
Артикул: SC-100-TC
✓ Срок поставка 3–5 недель, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Что важно знать о серии?

Крепления WAALPC SC — принадлежности к нашему стандартному пневмоцилиндру серии SC: средняя цапфа TC, опора цапфы TCM1 и вилка штока Y. Серия SC — фирменного формата (по образцу AirTAC SC), монтажные размеры у неё не по ISO 15552, поэтому крепления от цилиндров ISO 15552 к ней не подходят, и наоборот.

Как подобрать крепление?

Подбор идёт по диаметру поршня цилиндра SC — число в обозначении: SC-63-TC ставят на SC63. Ряд — Ø32–250 мм. Вилку штока Y подбирают по резьбе штока; по листу завода у SC32 она M10×1,25, у SC50 и SC63 — M16×1,5, у SC125 — M27×2. Соседний типоразмер не подходит: посадочные размеры разные. Ход цилиндра на выбор не влияет. Ряд исполнений, цены и наличие — в таблице исполнений этой карточки.

Где применяется?

Рычажные механизмы, кантователи, заслонки и прессы — там, где цилиндр должен качаться вокруг цапфы, а шток соединяется с рычагом через вилку.

Как расшифровать артикул SC?

Формат: {модификация}

  • SC — серия
  • Модификация: SC-100 / SC-100-TC / SC-100-TCM1 / SC-100-Y+PIN / SC-125 / SC-125-TC / SC-125-TCM1 / SC-125-Y+PIN / SC-160 / SC-160-TC / SC-160-TCM1 / SC-160-Y+PIN / SC-200 / SC-200-TC / SC-200-TCM1 / SC-200-Y+PIN / SC-250 / SC-250-TC / SC-250-TCM1 / SC-250-Y+PIN / SC-32 / SC-32-TC / SC-32-TCM1 / SC-32-Y+PIN / SC-40 / SC-40-TC / SC-40-TCM1 / SC-40-Y+PIN / SC-50 / SC-50-TC / SC-50-TCM1 / SC-50-Y+PIN / SC-63 / SC-63-TC / SC-63-TCM1 / SC-63-Y+PIN / SC-80 / SC-80-TC / SC-80-TCM1 / SC-80-Y+PIN и ещё 1

Пример: SC-100

Категории: Крепления и монтаж цилиндров · Принадлежности цилиндров

Какие серии раздела «Крепления и монтаж цилиндров» ближе к SC по цене?

SC, от 230 ₽. В разделе «Крепления и монтаж цилиндров» 750 позиций.

Монтажные элементы пневмоцилиндра CJPот 250 ₽Крепление датчика положения BS5 (на стяжные шпильки, под D-A9/M9)от 210 ₽Крепления пневмоцилиндра CA2BN — 9 типов крепленийот 270 ₽
Весь раздел — 750 позиций →

Отдельные страницы артикулов: 25 из 30

SC-32-TCM1 SC-32-Y+PIN SC-40 SC-40-TC SC-40-TCM1 SC-40-Y+PIN SC-50 SC-50-TC SC-50-TCM1 SC-50-Y+PIN SC-63-TC SC-63-TCM1 SC-63-Y+PIN SC-80 SC-80-TCM1 SC-100 SC-100-TCM1 SC-100-Y+PIN SC-125 SC-125-TCM1 SC-160-TCM1 SC-160-Y+PIN SC-200 SC-200-TC SC-250-TCM1

Что покупают вместе с SC?

SC: 30 исполнений от 230 ₽, размеры: SC-80-Y+PIN, SC-80-TCM1, SC-80-TC, SC-63-Y+PIN, SC-63-TCM1, SC-63-TC, SC-50-Y+PIN, SC-50-T. Ряд цен серии: от 230 ₽ (SC-32-Y+PIN) до 13 480 ₽ (SC-250-TC). Цена по типоразмерам: SC-32-Y+PIN — от 230 ₽; SC-40-Y+PIN — от 230 ₽; SC-50-Y+PIN — от 310 ₽; SC-63-Y+PIN — от 310 ₽; SC-100-Y+PIN — от 520 ₽; SC-80-Y+PIN — от 520 ₽; SC-32-TC — от 650 ₽; SC-40-TC — от 730 ₽; SC-50-TC — от 920 ₽; SC-125-Y+PIN — от 960 ₽; SC-32-TCM1 — от 960 ₽; SC-63-TC — от 960 ₽; SC-40-TCM1 — от 970 ₽; SC-50-TCM1 — от 970 ₽; SC-63-TCM1 — от 970 ₽; SC-80-TC — от 1 280 ₽; SC-100-TC — от 1 390 ₽; SC-200-Y+PIN — от 1 620 ₽; SC-100-TCM1 — от 1 660 ₽; SC-80-TCM1 — от 1 660 ₽; SC-160-Y+PIN — от 1 810 ₽; SC-125-TC — от 1 910 ₽; SC-125-TCM1 — от 2 250 ₽; SC-160-TC — от 3 330 ₽; SC-160-TCM1 — от 4 110 ₽; SC-200-TCM1 — от 4 850 ₽; SC-250-Y+PIN — от 5 970 ₽; SC-200-TC — от 7 130 ₽; SC-250-TCM1 — от 8 960 ₽; SC-250-TC — от 13 480 ₽.

ФитингиПневмотрубкиПодготовка воздуха

Разделы подобраны для серии SC.

Автор: команда CORNETA.TECH.

Сколько стоят исполнения SC?

В каталоге 30 исполнений SC с ценой: от 230 ₽ (SC-32-Y+PIN) до 13 480 ₽ (SC-250-TC). По ряду: SC-32-Y+PIN — 230 ₽, SC-63-Y+PIN — 310 ₽, SC-32-TC — 650 ₽, SC-125-Y+PIN — 960 ₽, SC-40-TCM1 — 970 ₽, SC-80-TC — 1 280 ₽, SC-100-TCM1 — 1 660 ₽, SC-125-TC — 1 910 ₽.

Какие характеристики у серии SC?

Тип: Комплект креплений пневмоцилиндра SC (TC, TCM1, Y+PIN); Материал: Алюминиевый сплав; Для серий: Пневмоцилиндры типоразмеров 32/40/50/63/80/100/125/160/200/250.

Какие особенности у серии SC?

Крепления под наш шпильчатый цилиндр SC: цапфа TC, промежуточная цапфа TCM1 и вилка штока Y с пальцем, диаметры 32–250 мм. SC выполнен в фирменном формате AirTAC и по крепёжным размерам не совпадает с ISO 15552 — на диаметре 50 мм резьба крепёжных отверстий M6 вместо M8. Поэтому эти детали подбирают именно к SC, а для цилиндров ISO 15552 (SI, DNC, DSBC) берут их собственные крепления.

Как подбирать серию SC как совместимый аналог?

Серия SC предлагается как совместимый аналог: исполнение подбирают по артикулу из таблицы этой карточки, соседний типоразмер не подходит.

Популярные коды

DNC-100-200-PPV-A SU-32-150 DNC-50-80-PPV-A MGPM-16-10 MGPM-16-200 ADVU-50-10-P-A TN-10-30 SC-200-450 SC-32-800 SC-125-250 MGPM-16-75 DSBG-160-320-PPV-A DNC-32-160-PPV-A DNC-50-250-PPV-A DPDM-25-15 SC-50-200 MBL-50-25 SGC-200-150 DNC-40-320-PPV-A CXSM-10-35 MXS-8-10 MXQ-12-10 CXSM-15-100 PG14-12 PL10-02 PH10-02 DSBC-100-100-PPV-A DSBC-40-500-PPV-A DNC-125-200-PPV-A DNC-32-200-PPV-A TCM-32-80 TCM-32-90 TCM-40-150 TCM-40-250 TCM-40-30 TCM-40-40 TCM-40-50 TCM-40-90 TCM-50-100 TCM-50-125 TCM-50-25 TCM-50-40 TCM-50-75 TCM-50-80 TCM-50-90 TCM-6-10 TCM-6-20 TCM-6-5 TCM-63-100 TCM-63-175 TCM-63-200 TCM-63-90 TCM-80-250 TCM-80-60 TMICL-20-100 TMICL-20-125 TMICL-20-150 TMICL-20-75 TMICL-25-125 TMICL-25-175 TMICL-25-50 TMICL-25-75 TMICL-32-125 TMICL-32-175 TMICL-40-200 TMICL-40-75 TMICL-50-175 TMICL-50-200 TMICL-80-100 TMICM-100-125 TMICM-100-50 TMICM-20-175 TMICM-25-200 TMICM-32-100 TMICM-32-125 TMICM-32-200 TMICM-40-125 TMICM-50-125 TMICM-50-200 TMICM-50-75

Документация на серию SC

Технический паспорт серии SC (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.
