Пневматические распределители
Скачать прайс раздела (CSV для Excel)Запросить коммерческое предложение
Распределители по схеме
36 серий · 721 позиция · от 190 ₽ · в наличии — 31
Как выбрать: Пневмораспределитель: принцип работы, виды и классификация

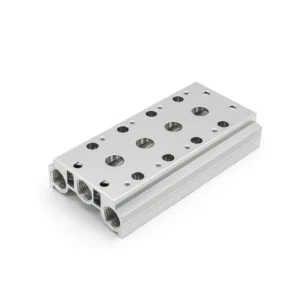

Пневмоостров 200M — коллектор для распределителей

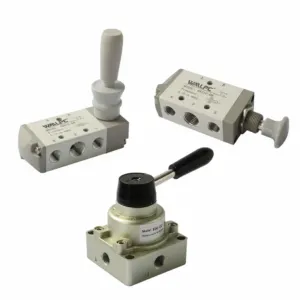

Распределители ручные с рычагом 5/2·5/3 4H

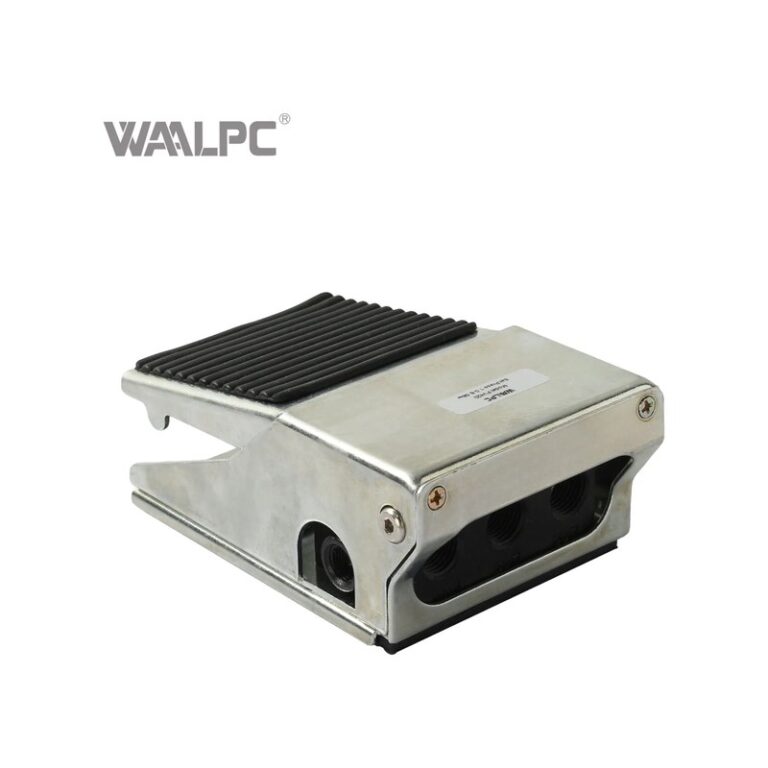

Распределители ножные (педаль) 3/2 и 4/2 FV
Распределитель высокого давления LT23JD (0,15-2,4 МПа, корпус нерж.304, G1/4(DN8)/G1/2(DN15), 24V/220V)
Распределители ручные вытяжные 5/2·5/3 4R

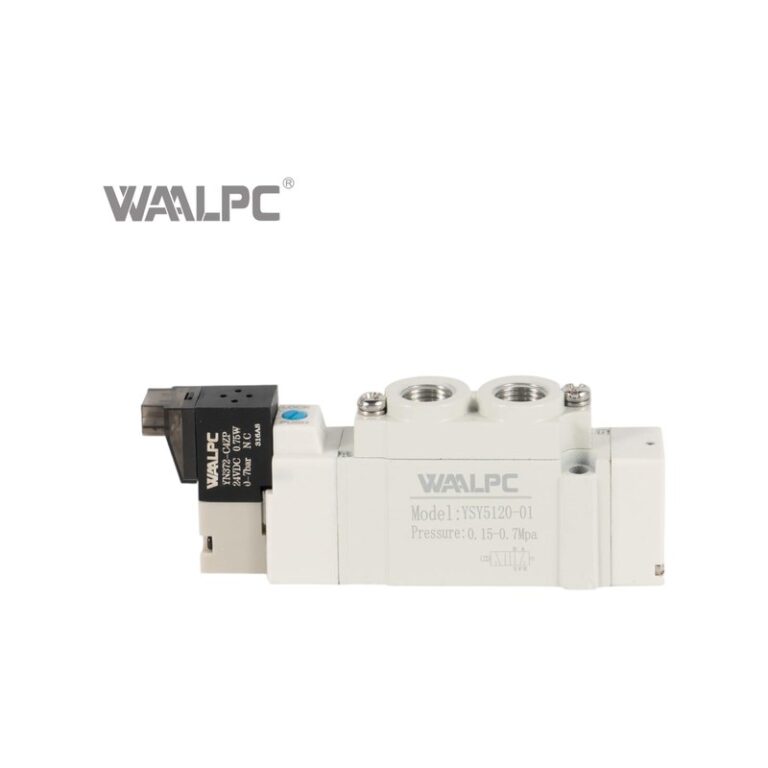

Распределитель электромагнитный 5/2 YSY (SMC SY-формат)
Распределитель пневмоуправляемый 5/3 4A
Распределитель пневмоуправляемый 5/2 4A
Распределители пневмоуправляемые 3/2 3A
Распределитель электромагнитный 5/2 4M

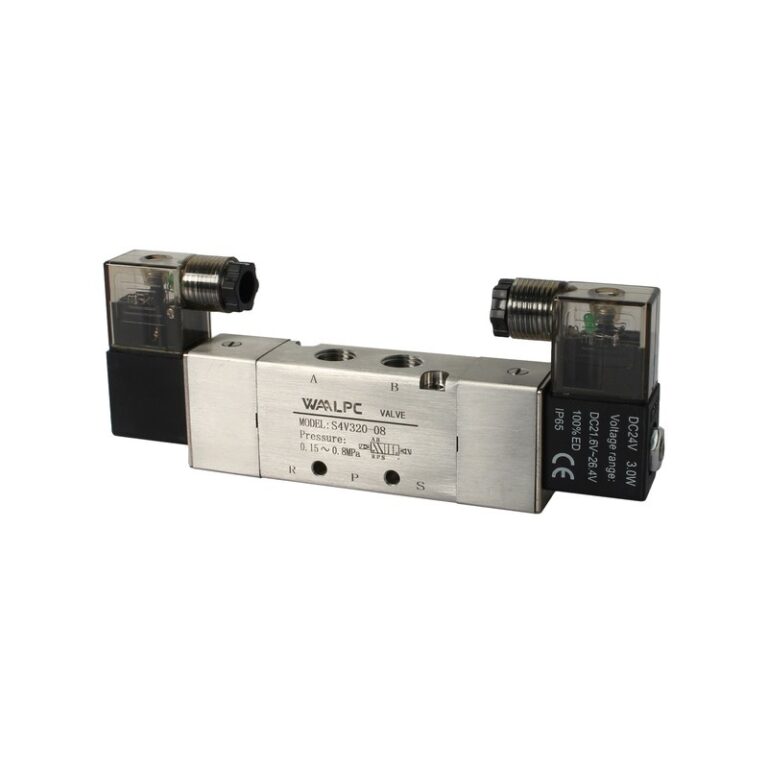

Распределитель электромагнитный 5/3 4V (центр C, E или P)
Распределители электромагнитные 3/2 3V
Катушка электромагнитная 4V (24 В DC / 220 В AC)
Соленоидный распределитель для пневмоострова 371 (10 мм)

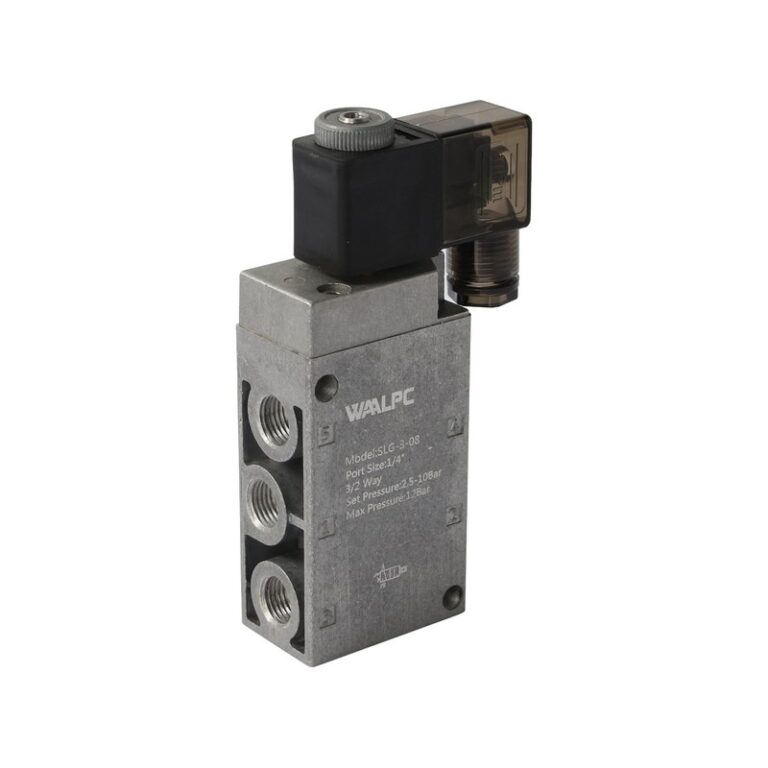

Распределители электромагнитные 5/2 SLG (Festo-формат)
Распределители электромагнитные 3/2 SLG

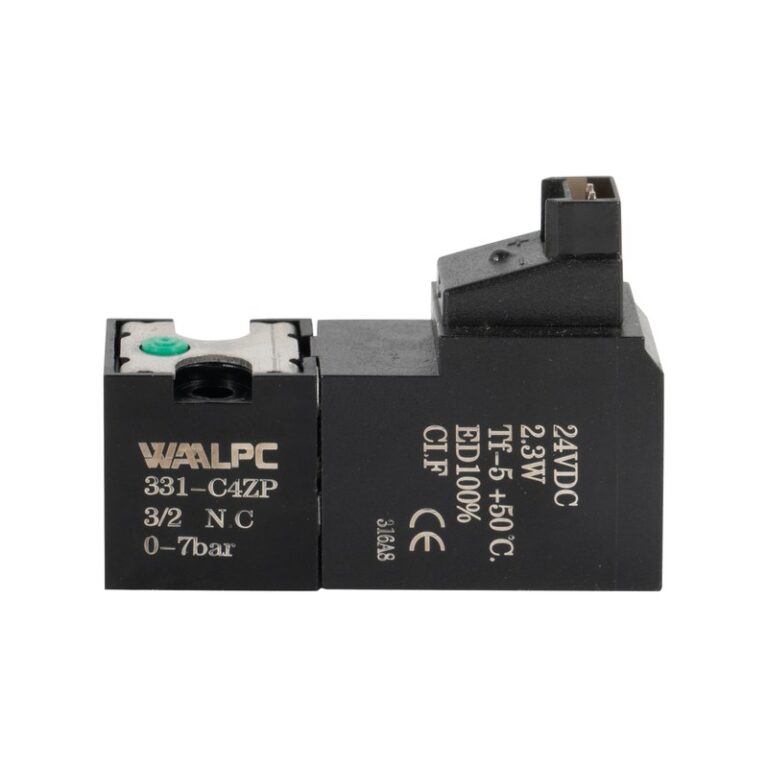

Клапаны электромагнитные 15 мм серии 331 (НЗ/НО)
Пневмопедали K23/K25 (3/2 и 5/2)
Как выбрать серию: «Пневматические распределители»
Напряжение катушки: в промышленной пневматике чаще всего 24 В DC (безопасно при обслуживании), 220 В AC — для стационарного оборудования без источника постоянного тока, 12 В DC — для мобильной техники. Напряжения каждой серии — в таблице ниже; у серий с «—» напряжение катушки уточняйте при заказе.
| Серия | Что это | Напряжение | Типоразмеры | Присоединение | Цена от | В наличии |
|---|---|---|---|---|---|---|

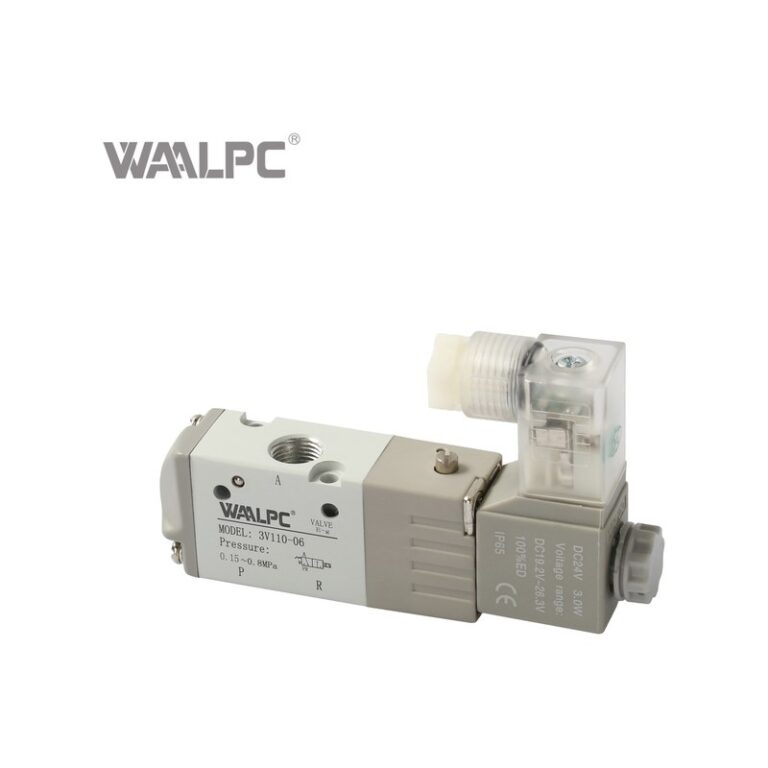

| 3V | Распределители электромагнитные 3/2 (AirTAC-формат) | 36 В AC, 110 В AC, 220 В AC, 380 В AC, 12 В DC, 24 В DC, 36 В DC | 6, 8, 10, 15, M5 | — | 550 ₽ | 0 из 244 |

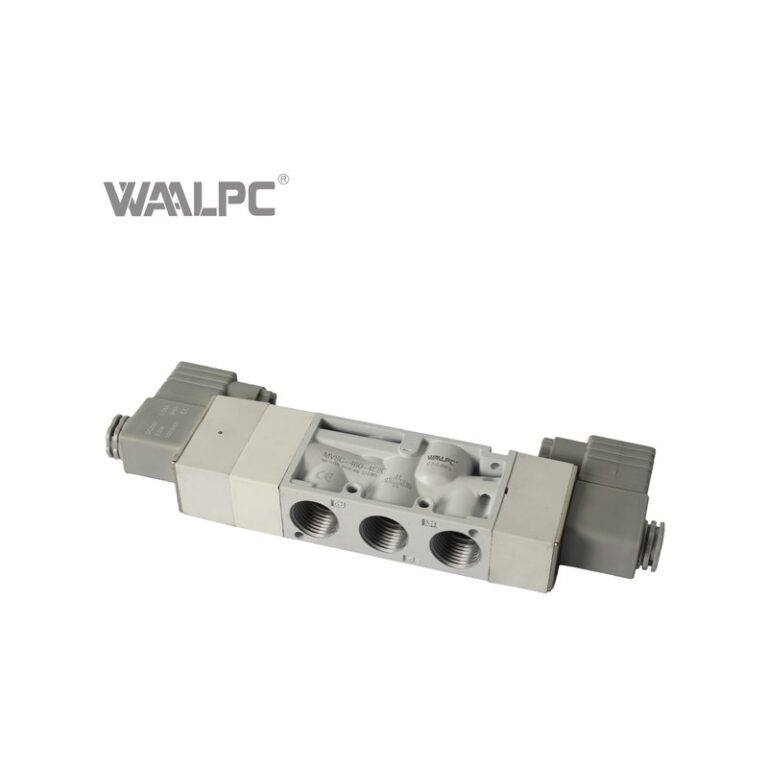

| MVSC-5-3 | Распределитель электромагнитный 5/3 MVSC | 24 В AC, 110 В AC, 220 В AC, 380 В AC, 12 В DC, 24 В DC | 220, 260, 300, 460 | — | 2 890 ₽ | 0 из 72 |
| MVSC | Распределитель электромагнитный 5/2 (Mindman-формат) | 110 В AC, 220 В AC, 380 В AC, 12 В DC, 24 В DC | 180, 220, 260, 300, 460, 600 | — | 1 310 ₽ | 0 из 60 |
| 4V | Распределитель электромагнитный 5/2 (AirTAC-формат) | 36 В AC, 110 В AC, 220 В AC, 380 В AC, 12 В DC, 24 В DC, 36 В DC | 6, 8, 10, 15, M5 | — | 820 ₽ | 10 из 56 |
| 4V-5-3 | Распределитель электромагнитный 5/3 4V (центр C, E или P) | 36 В AC, 110 В AC, 220 В AC, 380 В AC, 12 В DC, 24 В DC, 36 В DC | 6, 8, 10, 15 | — | 1 850 ₽ | 0 из 49 |
| 4M | Распределители электромагнитные (AirTAC-формат) | 36 В AC, 110 В AC, 220 В AC, 380 В AC, 12 В DC, 24 В DC, 36 В DC | 6, 8, 10 | — | 950 ₽ | 0 из 32 |
| VF | Распределитель электромагнитный 5/2 (SMC-формат), напряжение катушки в коде | 24 В AC, 110 В AC, 220 В AC, 12 В DC, 24 В DC | 8, 10 | — | 1 620 ₽ | 0 из 20 |
| 200M | Монтажные плиты (базы) для распределителей (AirTAC-формат) | — | — | — | 190 ₽ | 4 из 19 |

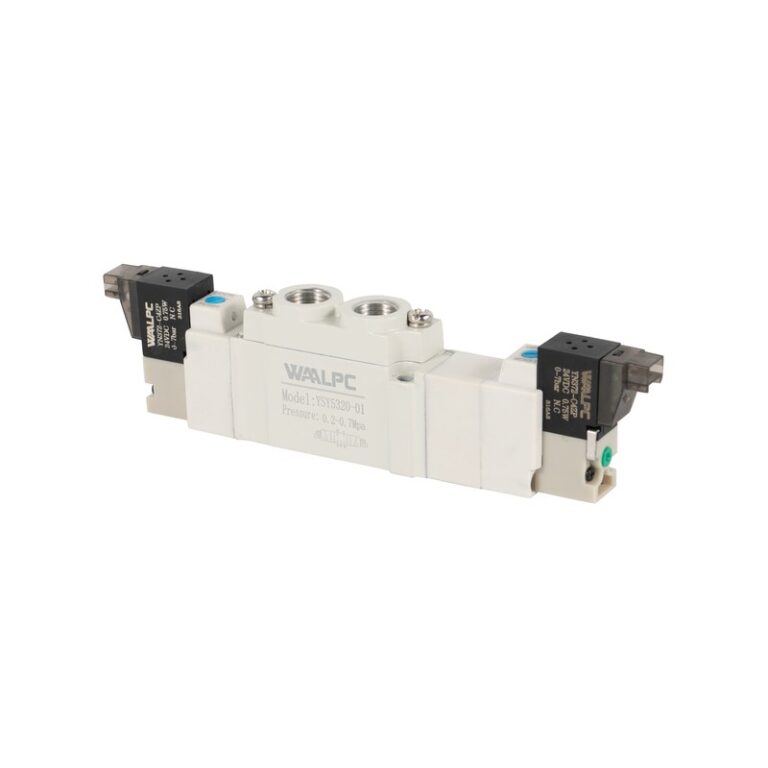

| YSY-5-3 | Распределитель электромагнитный 5/3 YSY (SMC SY-формат) | 220 В AC, 24 В DC | 1, 2, M5 | 1/8, 1/4, M5 | 3 210 ₽ | 0 из 18 |
| 4A-5-3 | Распределитель пневмоуправляемый 5/3 4A | — | 6, 8, 10, 15 | — | 1 340 ₽ | 0 из 13 |
| 4A | Распределитель пневмоуправляемый 5/2 (AirTAC-формат) | — | 6, 8, 10, 15 | — | 740 ₽ | 0 из 12 |
| YSY | Распределители электромагнитные (AirTAC-формат) | 220 В AC, 24 В DC | 1, 2, M5 | 1/8, 1/4, M5 | 2 070 ₽ | 0 из 12 |
| ISLAND-371 | Соленоиды пневмоострова Waalpc 371 | — | 371-04C, 371-04SP, 371-04XA-F, 371-04XA7-D, 371-04ZP, 371-C4SP, 371-C4SP-F, 371-C4SP-L, 371-C4XA1, 371-C4ZP, 371-C4ZP-F | монтаж на базовую плиту острова | 1 370 ₽ | 0 из 11 |

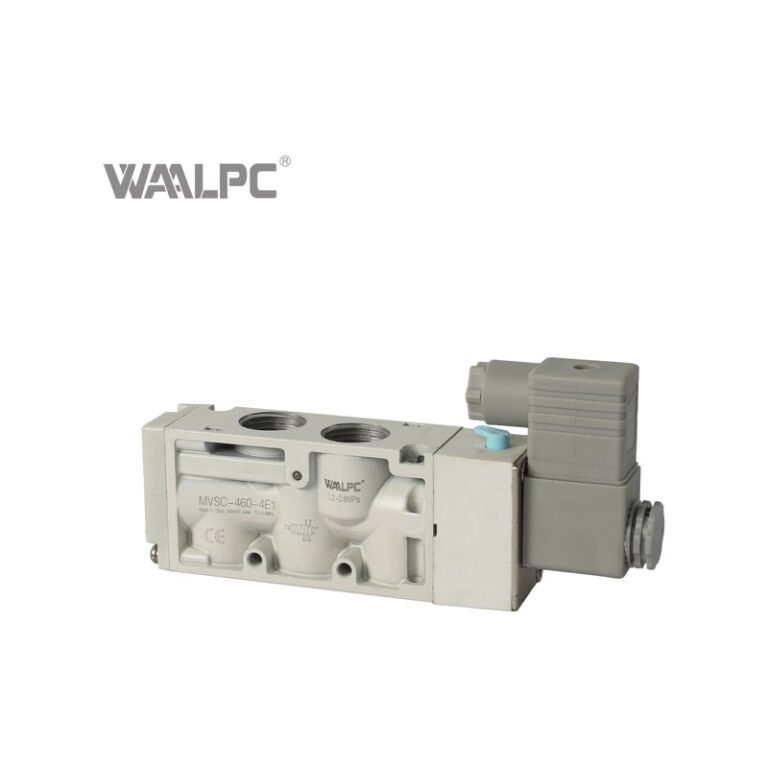

| MVSC-3-2 | Распределитель электромагнитный 3/2 MVSC (Mindman-формат) | 24 В AC, 110 В AC, 220 В AC, 380 В AC, 12 В DC, 24 В DC | — | — | 1 370 ₽ | 0 из 10 |

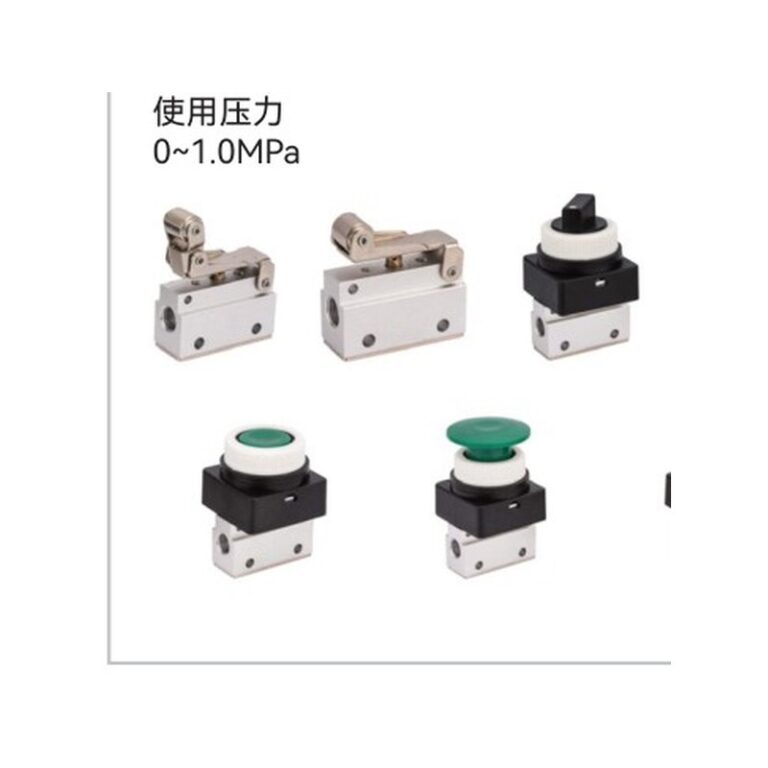

| CM | Распределители механические | — | B, HS, L, PF, PL, PP, R, V, Y | — | 780 ₽ | 0 из 9 |
| SLG-3-2 | Распределители электромагнитные 3/2 SLG | 36 В AC, 110 В AC, 220 В AC, 380 В AC, 12 В DC, 24 В DC, 36 В DC | 3-06, 3-08 | — | 6 960 ₽ | 0 из 8 |
| SLG-5-2 | Распределители электромагнитные 5/2 SLG (Festo-формат) | 36 В AC, 110 В AC, 220 В AC, 380 В AC, 12 В DC, 24 В DC, 36 В DC | 5-06, 5-08 | — | 6 960 ₽ | 0 из 8 |
| 3A | Распределители пневмоуправляемые 3/2 (AirTAC-формат) | — | — | — | 740 ₽ | 0 из 6 |

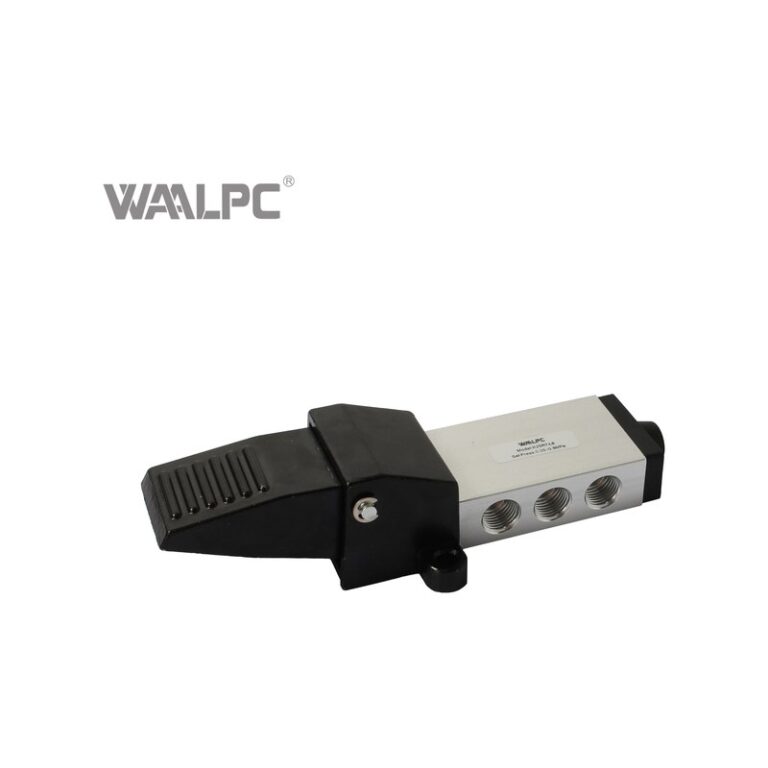

| K23K25 | Пневмопедали K23/K25 (3/2 и 5/2) | — | 23R7, 23R7-08, 25R7-08, 25R7-10, 25R7-15 | — | 950 ₽ | 0 из 6 |
| KS | Кран ручной 3/2 | — | 6, 10, 20, 32, 40, 50 | — | 1 430 ₽ | 0 из 6 |
| Распределитель высокого давления LT23JD (0,15-2,4 МПа, корпус нерж.304, G1/4(DN8)/G1/2(DN15), 24V/220V) | — | 220 В AC, 24 В DC | 8P, 15P, 15P2 | — | 3 230 ₽ | 2 из 6 |
| 331 | Клапаны электромагнитные 15 мм серии (3/2 НЗ/НО) | 24 В AC, 6 В DC, 12 В DC, 24 В DC | C4C, C4SP, C4XB, C4ZP | — | 1 370 ₽ | 0 из 4 |
| 4R | Распределители ручные вытяжные 5/2·5/3 (AirTAC-формат) | — | 110-06, 210-08, 310-10, 410-15 | — | 630 ₽ | 3 из 4 |

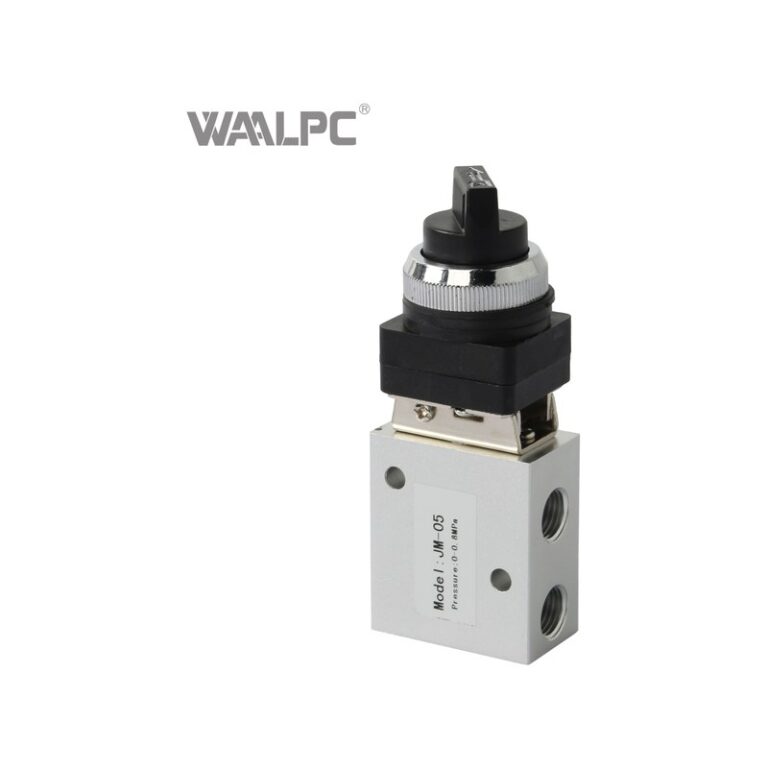

| JM | Распределители механические | — | 5, 6, 7, 06A | — | 940 ₽ | 0 из 4 |

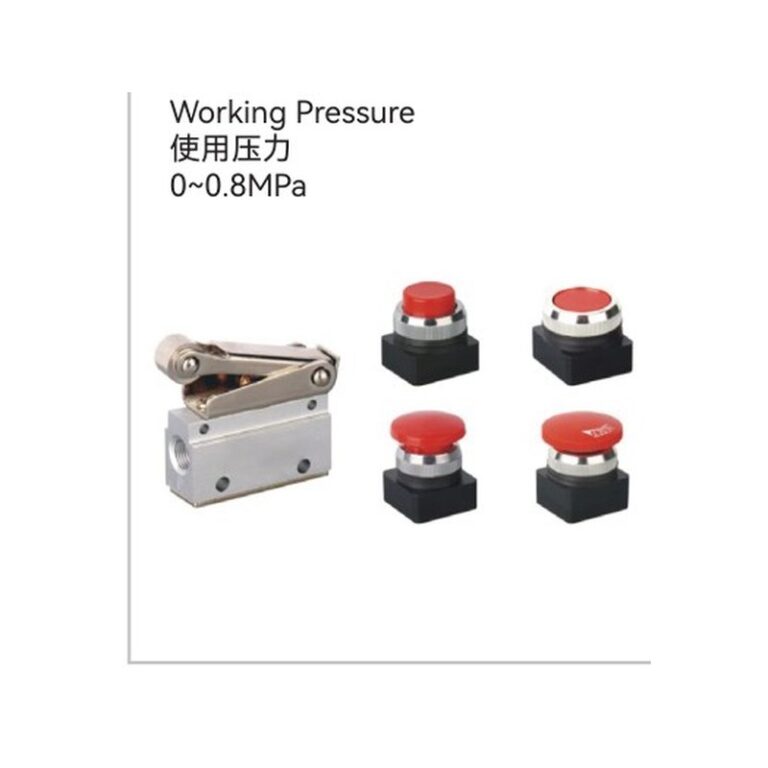

| MOV | Распределители механические | — | — | 1/8, 1/4, 3/8, 1/2 | 690 ₽ | 0 из 4 |

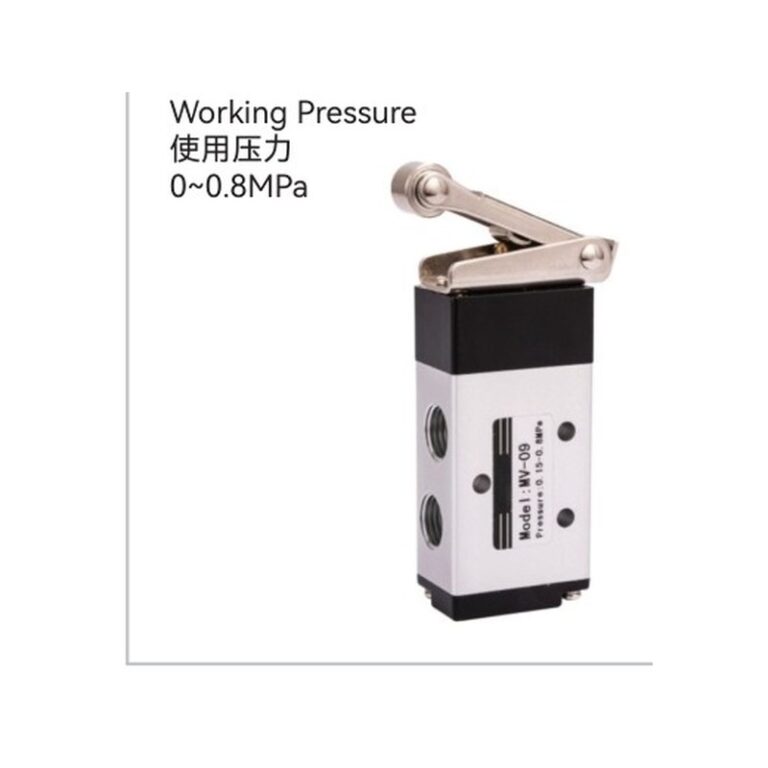

| MV | Распределители механические ролик/толкатель | — | 8, 9, 10, 10A | — | 1 060 ₽ | 0 из 4 |
| VF-3-2 | Распределитель электромагнитный 5/2 VF | 24 В AC, 110 В AC, 220 В AC, 12 В DC, 24 В DC | 3, 5 | — | 1 620 ₽ | 0 из 4 |
| 3H | Распределители ручные с рычагом 3/2 | — | 210-08, 310-10, 410-15 | — | 700 ₽ | 3 из 3 |
| 4H | Распределители ручные с рычагом 5/2·5/3 (AirTAC-формат) | — | 210-08, 310-10, 410-15 | — | 700 ₽ | 3 из 3 |

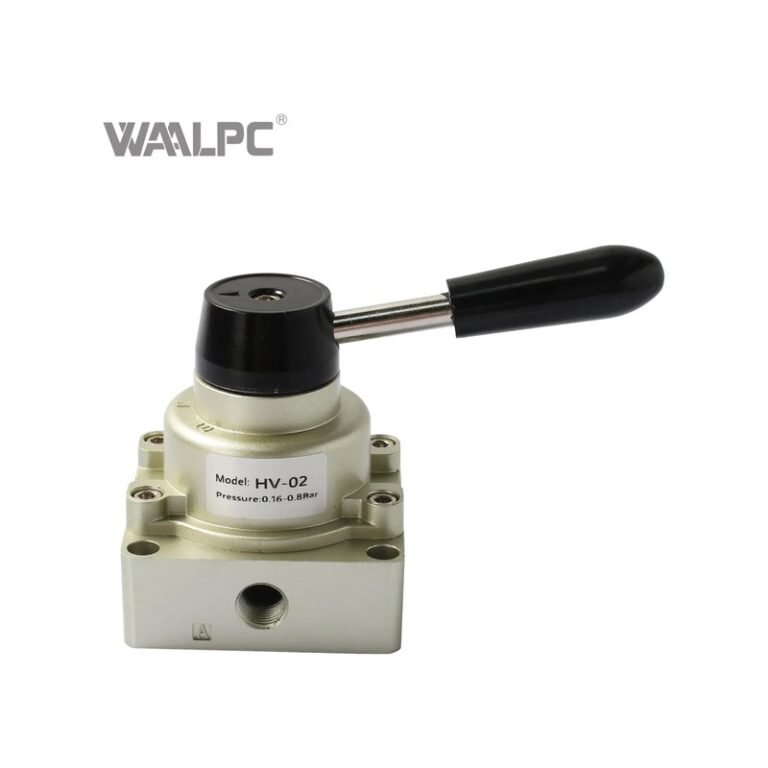

| HV | Краны-распределители ручные поворотные | — | — | 1/4, 3/8, 1/2 | 1 250 ₽ | 3 из 3 |

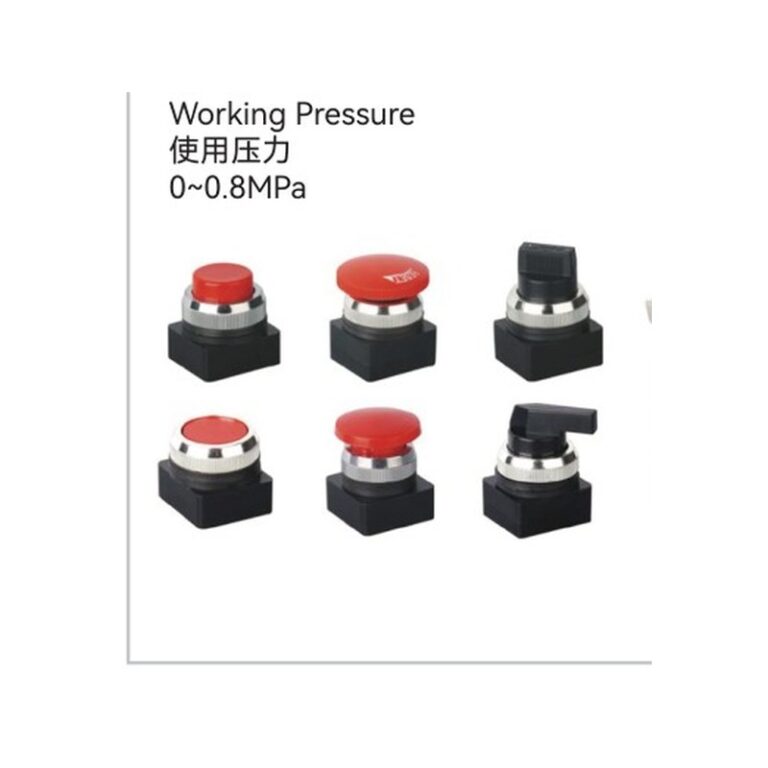

| MSV | Распределители механические | — | 86321, 86522-PP, 98322-EB | — | 500 ₽ | 0 из 3 |
| FV | Распределители ножные (педаль) 3/2 (нормально закрытые) (AirTAC-формат) | — | 320, 420 | — | 1 370 ₽ | 2 из 2 |
| KATUSHKA-4V | Катушка электромагнитная 4V | — | 24V, 220V | — | 580 ₽ | 0 из 2 |
| Катушка электромагнитная WAAL-200C | — | — | 24V, 220V | — | 190 ₽ | 0 из 2 |
| 3F | Ножной распределитель 3/2 210-08 | — | — | — | 1 430 ₽ | 1 из 1 |

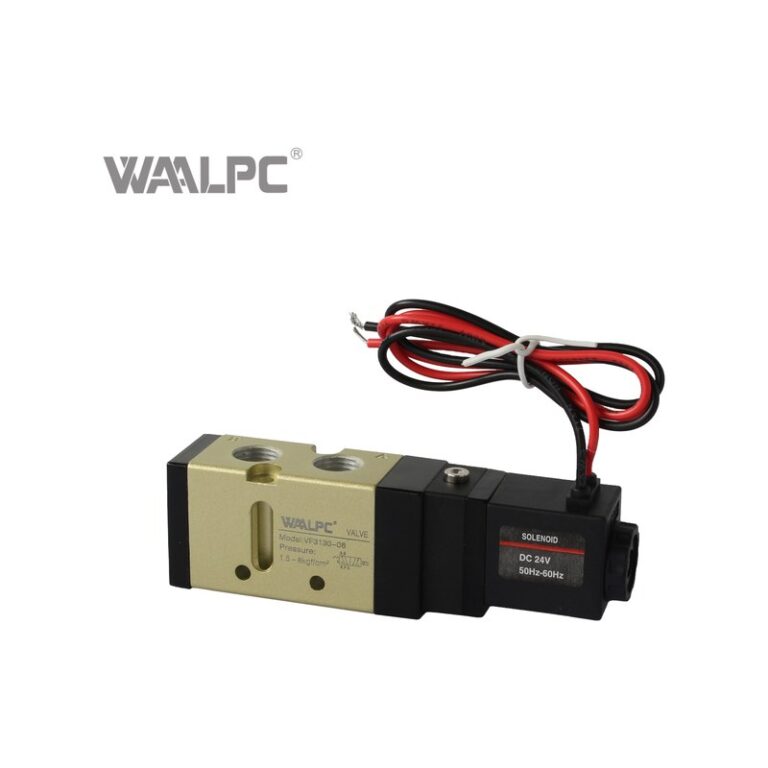

| VF-5-3 | Распределитель электромагнитный 5/3 VF (SMC-формат) | — | — | — | 5 530 ₽ | 0 из 1 |
Всего 36 серий, 721 исполнение; в наличии 31 из 721. Цены и наличие — из каталога.
Какие типоразмеры у серии 3V?
Серия 3V (Распределители электромагнитные 3/2 (AirTAC-формат)) в разделе «Пневматические распределители» представлена в каталоге 244 исполнения. Типоразмеры по каталогу: 6, 8, 10, 15, M5. Точный артикул зависит от сочетания размера и присоединения, поэтому перед заказом сверьте оба параметра со страницей серии. Если нужной позиции в списке нет, пришлите обозначение — подберём вариант из этой или соседней серии.
Какие типоразмеры у серии MVSC-5-3?
Серия MVSC-5-3 (Распределитель электромагнитный 5/3 MVSC) в разделе «Пневматические распределители» представлена в каталоге 72 исполнения. Типоразмеры по каталогу: 220, 260, 300, 460. Точный артикул зависит от сочетания размера и присоединения, поэтому перед заказом сверьте оба параметра со страницей серии. Если нужной позиции в списке нет, пришлите обозначение — подберём вариант из этой или соседней серии.
Какие типоразмеры у серии MVSC?
Серия MVSC (Распределитель электромагнитный 5/2 (Mindman-формат)) в разделе «Пневматические распределители» представлена в каталоге 60 исполнений. Типоразмеры по каталогу: 180, 220, 260, 300, 460, 600. Точный артикул зависит от сочетания размера и присоединения, поэтому перед заказом сверьте оба параметра со страницей серии. Если нужной позиции в списке нет, пришлите обозначение — подберём вариант из этой или соседней серии.
Какие типоразмеры у серии 4V?
Серия 4V (Распределитель электромагнитный 5/2 (AirTAC-формат)) в разделе «Пневматические распределители» представлена в каталоге 56 исполнений. Типоразмеры по каталогу: 6, 8, 10, 15, M5. Точный артикул зависит от сочетания размера и присоединения, поэтому перед заказом сверьте оба параметра со страницей серии. Если нужной позиции в списке нет, пришлите обозначение — подберём вариант из этой или соседней серии.
Характеристики числом из прежнего описания
- 220 В AC24 В DC
- 0,2 – 0,8 МПа (2 – 8 бар)2
- 0,3 – 0,8 МПа (3 – 8 бар)1
- Катушка электромагнитного клапана подбирается по напряжению питания и посадочному отверстию: как выбрать катушку 24 В или 220 В.
Какую катушку электромагнитного клапана выбрать?
Катушка электромагнитного клапана подбирается по напряжению питания и посадочному отверстию: как выбрать катушку 24 В или 220 В. В каталоге — Катушка электромагнитная WAAL-200C.
- 4V210-08-AC220V — Пневмораспределитель электромагнитный 5/2 серии 4V · 840 ₽ · В наличии
- 4V410-15-AC220V — Пневмораспределитель электромагнитный 5/2 серии 4V · 1 780 ₽ · В наличии
- 4V410-15-DC24V — Пневмораспределитель электромагнитный 5/2 серии 4V · 1 780 ₽ · В наличии
- 4H210-08 — Распределители ручные с рычагом 5/2·5/3 4H · 700 ₽ · В наличии
- 4V310-10-AC220V — Пневмораспределитель электромагнитный 5/2 серии 4V · 1 170 ₽ · В наличии
- 4V320-10-DC24V — Пневмораспределитель электромагнитный 5/2 серии 4V · 1 840 ₽ · В наличии
- 200M-3F-G1/4 — Пневмоостров 200M — коллектор для распределителей · 320 ₽ · В наличии
- 4R210-08 — Распределители ручные вытяжные 5/2·5/3 4R · 630 ₽ · В наличии
- HV-03 — Распределитель ручной поворотный 4/3 HV · 1 250 ₽ · В наличии
- 4H310-10 — Распределители ручные с рычагом 5/2·5/3 4H · 1 020 ₽ · В наличии
- FV320 — Распределители ножные (педаль) 3/2 и 4/2 FV · 1 370 ₽ · В наличии
- MVSC-460-4E1-AC220V — Распределитель электромагнитный 5/2 MVSC · 2 920 ₽
- 3V220-06-AC220V — Распределители электромагнитные 3/2 3V · 1 380 ₽
- 4V110-06-DC24V — Пневмораспределитель электромагнитный 5/2 серии 4V · 1 030 ₽
- 4V310-08-AC220V — Пневмораспределитель электромагнитный 5/2 серии 4V · 1 170 ₽
- 4V130P-06-DC24V — Распределитель электромагнитный 5/3 4V (центр C, E или P) · 2 430 ₽
- 4V210-06-DC24V — Пневмораспределитель электромагнитный 5/2 серии 4V · 820 ₽
- 4V310-08-DC24V — Пневмораспределитель электромагнитный 5/2 серии 4V · 1 170 ₽
- 4V320-08-DC24V — Пневмораспределитель электромагнитный 5/2 серии 4V · 1 810 ₽
- 4V420-15-AC220V — Пневмораспределитель электромагнитный 5/2 серии 4V · 2 610 ₽
- 4V110-M5-DC24V — Пневмораспределитель электромагнитный 5/2 серии 4V · 1 030 ₽
- 4A210-08 — Распределитель пневмоуправляемый 5/2 4A · 740 ₽
- 4V230C-08-AC110V — Распределитель электромагнитный 5/3 4V (центр C, E или P) · 1 850 ₽
- 4V230C-08-DC24V — Распределитель электромагнитный 5/3 4V (центр C, E или P) · 1 850 ₽
- 4V110-06-AC220V — Пневмораспределитель электромагнитный 5/2 серии 4V · 1 030 ₽
- 4V120-06-DC24V — Пневмораспределитель электромагнитный 5/2 серии 4V · 1 700 ₽
- 4V210-06-AC220V — Пневмораспределитель электромагнитный 5/2 серии 4V · 820 ₽
- CM3R05 — Распределители механические CM · 780 ₽
- 3V210-08-DC24V — Распределители электромагнитные 3/2 3V · 910 ₽
- 4M210-06-DC24V — Распределитель электромагнитный 5/2 4M · 950 ₽
- 4M210-08-DC24V — Распределитель электромагнитный 5/2 4M · 950 ₽
- 4V230C-08-AC220V — Распределитель электромагнитный 5/3 4V (центр C, E или P) · 1 850 ₽
- 4V120-06-AC110V — Пневмораспределитель электромагнитный 5/2 серии 4V · 1 700 ₽
- 4V120-M5-AC220V — Пневмораспределитель электромагнитный 5/2 серии 4V · 1 700 ₽
- 4V220-06-DC12V — Пневмораспределитель электромагнитный 5/2 серии 4V · 1 260 ₽
- 4V310-10-DC12V — Пневмораспределитель электромагнитный 5/2 серии 4V · 1 170 ₽
- 4V320-08-DC12V — Пневмораспределитель электромагнитный 5/2 серии 4V · 1 810 ₽
- 4V420-15-AC110V — Пневмораспределитель электромагнитный 5/2 серии 4V · 2 610 ₽
- 4V420-15-DC24V — Пневмораспределитель электромагнитный 5/2 серии 4V · 2 610 ₽
- YSY5320-4LZD-01 — Распределитель электромагнитный 5/3 YSY (SMC SY-формат) · 3 210 ₽
- MVSC-260-4E1 — Распределитель электромагнитный 5/2 MVSC · 1 560 ₽
- YSY5120-4LZD-01 — Распределитель электромагнитный 5/2 YSY (SMC SY-формат) · 2 070 ₽
- 3V210-06-DC24V — Распределители электромагнитные 3/2 3V · 910 ₽
- 4A130C-06 — Распределитель пневмоуправляемый 5/3 4A · 1 460 ₽
- 4A110-06 — Распределитель пневмоуправляемый 5/2 4A · 770 ₽
- 4M210-08-AC220V — Распределитель электромагнитный 5/2 4M · 950 ₽
- 3A210-08 — Распределители пневмоуправляемые 3/2 3A · 740 ₽
- JM-06 — Распределители механические JM · 940 ₽
Без отметки «В наличии» — поставка 3–5 недель.
3/2 или 5/2 — какой распределитель нужен?
Зависит от типа пневмоцилиндра. Если цилиндр одностороннего действия (с возвратной пружиной) — нужен 3/2: подача воздуха для выдвижения штока, сброс для возврата. Если двустороннего действия (две полости, выдвижение и втягивание под давлением) — нужен 5/2. 95% промышленных цилиндров — двустороннего действия, поэтому 5/2 встречается чаще.
Моностабильный или бистабильный распределитель?
Моностабильный (одна катушка + пружинный возврат) — для задач, где после исчезновения сигнала цилиндр должен вернуться в исходное положение (например, безопасность пресса). Бистабильный (две катушки) запоминает последнее состояние и не требует постоянного тока — экономит энергию на длинных циклах, нагревается меньше. Для конвейеров и упаковочных линий — бистабильный.
Как подобрать распределитель по расходу?
Сначала считают расход пневмоцилиндра: V = π·D²/4 · L · (P+1) / 1000 (литры на цикл, при D и L в мм, P в бар). Умножают на частоту циклов. Распределитель должен иметь Cv или Kv не меньше расчётного. На странице каждого распределителя указан Kv — сравните с расходом цилиндра. Запас 1.5× — оптимально.
Что такое пневмоостров и когда он выгоднее?
Пневмоостров — единый блок из 2-12 распределителей на общей плите с одним подключением сжатого воздуха и одной шиной управления (Profibus, EtherNet/IP, IO-Link). Выгоднее одиночных распределителей при ≥4 точках управления: экономия монтажа 30-40%, диагностика централизована. См. /pnevmoraspredeliteli/pnevmoostrova/.
Есть ли совместимый аналог Festo VUVS?
Да. Совместимый аналог — WAALPC серий 4V и LT: совпадают присоединительные размеры, напряжения катушек (24 В постоянного тока, 220 В переменного), резьбы портов (G1/8, G1/4) и расходные характеристики с рядом Festo VUVS. Ряд типоразмеров VUVS у Festo — 20, 25 и 30 (исполнения VUVS-L, VUVS-LT, VUVS-LK). Подбор по чужому обозначению — в разделе аналогов /analog/.
«Пневматические распределители»: какие серии входят в раздел и чем они отличаются?
В разделе 36 серий и 721 исполнение. Крупнейшие по числу исполнений: 3V — 244 исполнения; MVSC-5-3 — 72 исполнения; MVSC — 60 исполнений; 4V — 56 исполнений; 4V-5-3 — 49 исполнений. Серии различаются типом изделия, присоединением и типоразмерами; полный перечень с ценами и наличием — в таблице серий выше, у каждой серии своя карточка с артикулами.
«Пневматические распределители»: сколько стоят изделия раздела?
Цены в разделе начинаются от 190 ₽ за штуку. По ряду: 200M-2F-G1/4 — 190 ₽; 4R110-06 — 880 ₽; 3V410-08-DC24V — 1 080 ₽; 4V210-15-AC36V — 1 600 ₽; VF5230-10-DC24V — 2 170 ₽; KS-50 — 24 210 ₽. Самые доступные серии: 200M — от 190 ₽; Катушка электромагнитная WAAL-200C — от 190 ₽; MSV — от 500 ₽; 3V — от 550 ₽. Цена зависит от серии, типоразмера и исполнения; точная цена каждого артикула указана в карточке серии и обновляется вместе с каталогом.
«Пневматические распределители»: что есть в наличии?
31 из 721 исполнений раздела в наличии, например: 200M-3F-G1/4, 3H210-08, 4R310-10, 4V310-10-DC24V, 4V220-08-AC220V, 4R410-15, 4V410-15-AC220V, LT23JD-15P-DC24V. Больше всего в наличии: 4V — 10 из 56; 200M — 4 из 19; 4R — 3 из 4; 3H — 3 из 3. Остальные исполнения — под заказ. Наличие каждого артикула отмечено в карточке серии; если нужного размера нет в наличии, позвоните — подскажем ближайший вариант.
«Пневматические распределители»: на какие импортные артикулы есть совместимый аналог?
Да, примеры соответствий: SMC VF3130-3G-02 → VF3130-08-AC110V; SMC VF3130-4G-02 → VF3130-08-AC220V; AirTAC 3V106 → 3V1-06-DC24V; AirTAC 3V106A → 3V1-06-AC220V; AirTAC 3A21006NC → 3A210-06; AirTAC 3A21006NO → 3A210-06-NO; AirTAC 3A21008NC → 3A210-08; AirTAC 3A21008NO → 3A210-08-NO; AirTAC 3V11006NCA → 3V110-06-AC220V; AirTAC 3V11006NCB → 3V110-06-DC24V. Если вашего кода нет в списке, пришлите его: проверим по каталогу производителя и укажем наш артикул, цену и отличия по размеру и присоединению (тип резьбы сверяйте обязательно).
«Пневматические распределители»: какие бывают размеры?
«Пневматические распределители» — 3H — 210-08, 310-10, 410-15; KATUSHKA-4V — 24V, 220V; ISLAND-371 — 371-04C, 371-04SP, 371-04XA-F, 371-04XA7-D, 371-04ZP, 371-C4SP; Катушка электромагнитная WAAL-200C — 24V, 220V; SLG-3-2 — 3-06, 3-08; SLG-5-2 — 5-06, 5-08. 08 — 106 из 674; 110-06 — 1.
«Пневматические распределители»: чем отличаются серии?
По каталогу: 3H — 3 исполнения, от 700 до 1 620 ₽, размеров 3, на складе 3; KATUSHKA-4V — 2 исполнения, 580 ₽, размеров 2; 3F — 1 исполнение, 1 430 ₽, на складе 1; ISLAND-371 — 11 исполнений, 1 370 ₽, размеров 11; Катушка электромагнитная WAAL-200C — 2 исполнения, 190 ₽, размеров 2; SLG-3-2 — 8 исполнений, 6 960 ₽, размеров 2.
«Пневматические распределители»: какое давление у серий?
«Пневматические распределители» — ISLAND-371 — 0–1,0 МПа; SLG-3-2 — 0,15–0,8 МПа; SLG-5-2 — 0,15–0,8 МПа; 331 — 0–1,0 МПа. Данные есть у 4 из 36.
📋 Подбираете партию или не нашли позицию?
Пришлите список артикулов — подберём аналоги WAALPC, проверим совместимость по ISO и вышлем счёт.
