MPT

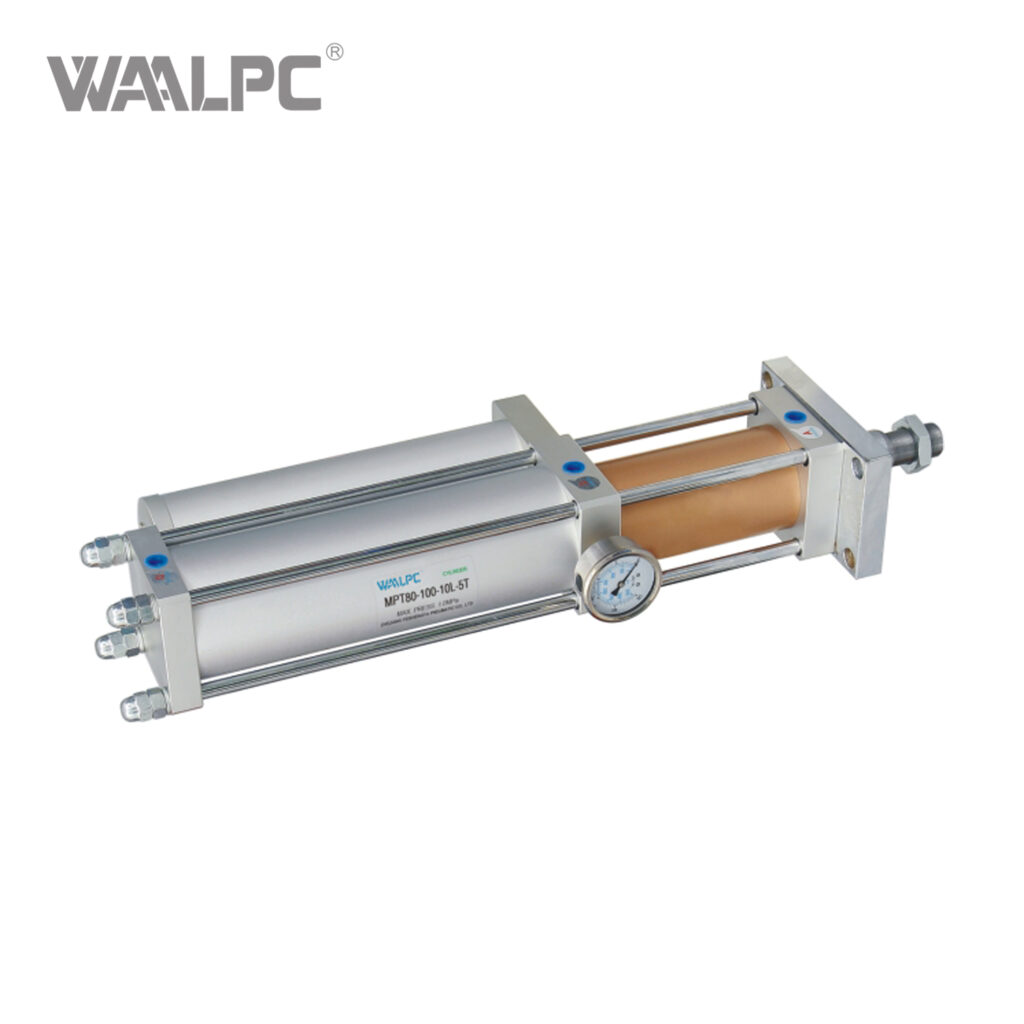

Газогидравлический цилиндр MPT

Name: Газогидравлический цилиндр MPT
Brand: WAALPC
SKU: MPT-63-101~200
Availability: InStock

Газогидравлический цилиндр MPT, Ø 63–160 мм. поставка 2–4 недели.

Артикулы серии: MPT-63-1~100, MPT-63-101~200, MPT-63-201~300 (всего 24 модификаций)

Газогидравлический цилиндр MPT WAALPC MPT-63-101~200

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Диаметр поршня

63–160

Максимальное рабочее давление

1,0 МПа (10 бар)

Температура окр. среды

−20…+80 °C

Рабочая среда

очищенный сжатый воздух

Тип действия

двустороннее

Материал корпуса

анодированный алюминиевый сплав

Артикул: MPT-63-101~200

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Чертёж

Документы

Аксессуары

Газогидравлический цилиндр WAALPC MPT — с газогидравлическим усилителем для плавного хода и высокого усилия. Типоразмер Ø 63–160 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Поставка 2–4 недели.

Конструкция и принцип работы

Серия WAALPC MPT построена на анодированной алюминиевой гильзе с хромированным штоком и уплотнениями NBR. Подача сжатого воздуха в одну из камер вызывает поступательное движение поршня; обратный ход обеспечивается противоположной камерой (двустороннее действие). Конструкция рассчитана на длительный ресурс в промышленных условиях и совместима по присоединительным размерам с импортными аналогами Festo, SMC, AirTAC, что упрощает замену без переделки оснастки и трубопроводов.

Внутренние поверхности гильзы шлифованы для снижения трения, торцевые крышки фиксируются на шпильках или винтах в зависимости от исполнения. Магнитное кольцо на поршне (опция) позволяет применять бесконтактные датчики положения с креплением в технологический паз корпуса.

Технические данные

Ø поршня: 63–160 мм
Макс. рабочее давление: 1,0 МПа (10 бар)
Температура: −20…+80 °C
Рабочая среда: очищенный сжатый воздух
Тип действия: двустороннее
Материал корпуса: анодированный алюминиевый сплав

Применение

Цилиндры WAALPC MPT применяются в линиях сборки, упаковочном оборудовании, станках, конвейерах, манипуляторах и узлах позиционирования. Диапазон Ø 63–160 мм закрывает большинство типовых задач промышленной автоматизации. Серия востребована при замене импортных Festo/SMC приводов на российских предприятиях машиностроения, пищевой, фармацевтической, мебельной и металлообрабатывающей промышленности — без необходимости менять кронштейны, фитинги и распределители.

Благодаря совместимости по монтажу и хода серия применяется как для новых проектов, так и для ремонта существующих узлов: достаточно подобрать исполнение по диаметру и ходу, остальное соответствует чертежам производителя-аналога.

Поставка и комплектация

Срок поставки: 2–4 недели. В комплект входит цилиндр в выбранном исполнении; крепёжные принадлежности, датчики и фитинги заказываются отдельно по запросу. Поддерживаем подбор по импортному артикулу, помогаем составить спецификацию замены и предоставляем технические паспорта по запросу.

Какие типоразмеры и усилия у серии MPT?

Ряд включает диаметры 63, 80, 100, 125, 160, 200, 300 мм и ходы от 101 до 301 мм — всего 24 исполнения. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø63 мм — 1870 Н; Ø100 мм — 4712 Н; Ø160 мм — 12064 Н; Ø300 мм — 42412 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с ГТД и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Как расшифровать артикул MPT?

Формат: MPT-{диаметр}-{ход}

MPT — серия
Диаметр: 63 / 80 / 100 / 125 / 150 / 160
Ход: 1~100 / 101~200 / 201~300 / 301~400

Пример: MPT-63-1~100

Категории: Газогидравлические цилиндры MPT

Что покупают вместе с MPT?

Фитинги Пневмотрубки Подготовка воздуха

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про MPT?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.

Тип	Газогидравлический цилиндр MPT
Материал	Алюминиевый сплав
Рабочая среда	Сжатый воздух (фильтрованный)
Рабочее давление	0,1–1,0 МПа
Рабочая температура	−20…+80 °C
Диаметр	63–160 мм
Ход	1–301 мм
