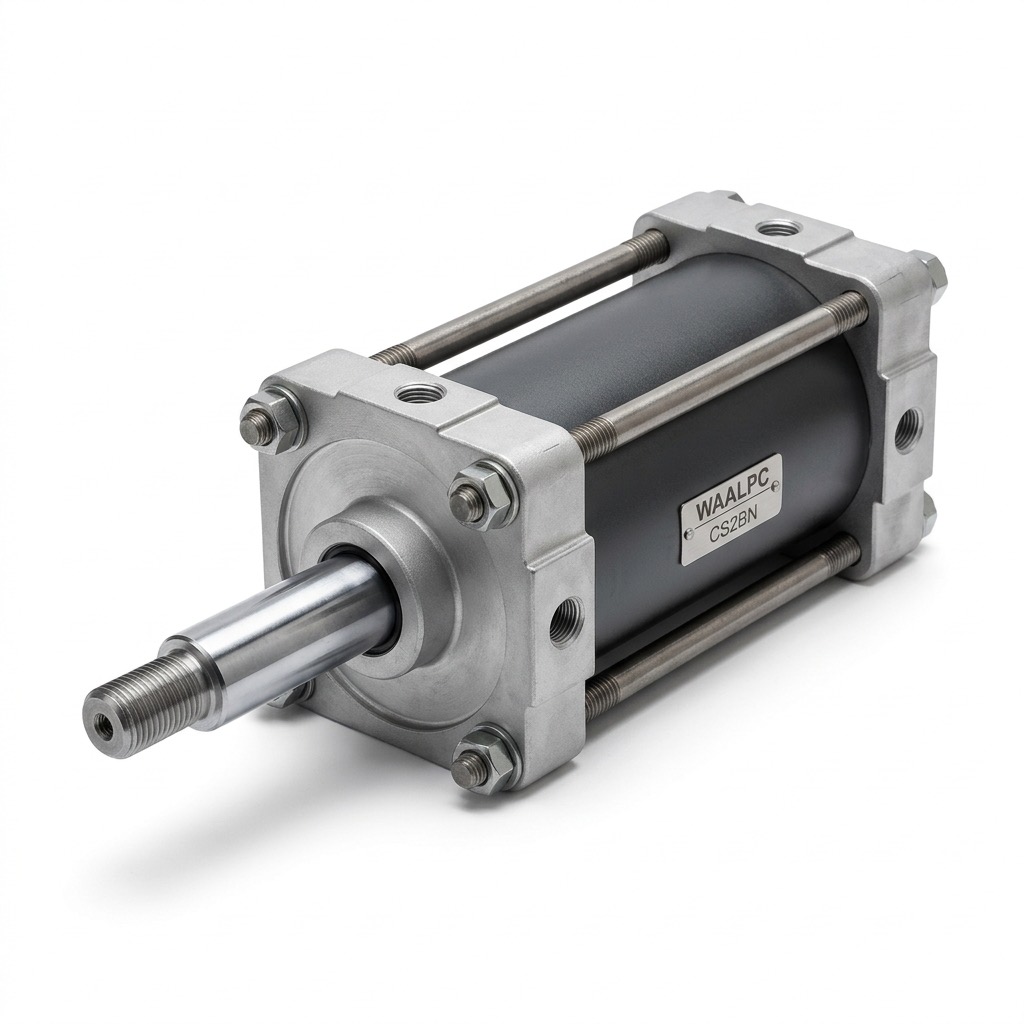

Пневмоцилиндр крупногабаритный CS2BN

Серия WAALPC CS2BN — шпильчатый пневмоцилиндр крупного диаметра для тяжёлых промышленных задач. Применяется в гидравлических и пневматических прессах, литейных машинах, кантователях металлопроката, прижимных устройствах и крупногабаритной оснастке, где требуется большой развиваемый ход и значительное усилие на штоке. Совместимый аналог SMC CS2.

Конструкция и принцип работы

Корпус — алюминиевая тянутая гильза с внутренней поверхностью повышенной чистоты обработки (Ra ≤ 0,4 мкм). Передняя и задняя крышки — литые алюминиевые, стянуты четырьмя стальными шпильками (tie-rod), что обеспечивает разборность и ремонтопригодность серии. Шток — хромированная углеродистая сталь с твердостью покрытия HV 800-1000. Поршень составной с двумя манжетами и встроенным магнитом для бесконтактных датчиков положения. В крайних положениях штока установлено регулируемое пневматическое демпфирование (винт-игла на каждой крышке) — поглощает кинетическую энергию массы до 30 кг и предотвращает удар крышек при больших ходах. Уплотнения NBR — стандарт; опционально FKM для температур до +150 °C.

Технические данные

• Диаметр поршня: Ø125 / 140 / 160 / 180 / 200 / 250 / 300 мм
• Ход штока: 25 — 1000 мм (стандартный ряд: 25, 50, 75, 100, 125, 150, 175, 200, 225, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000)
• Тип действия: Двустороннего действия, одноштоковый
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Мин. рабочее давление: 0,05 МПа (0,5 бар)
• Температурный диапазон: −10 … +70 °C (стандартные NBR-уплотнения)
• Материал корпуса: Алюминиевый сплав 6063-T6, твердое анодирование AAC 25 мкм
• Материал штока: Углеродистая сталь, твёрдое хромирование (≥ 20 мкм)
• Демпфирование: Регулируемое пневматическое в крайних положениях (винт-игла)

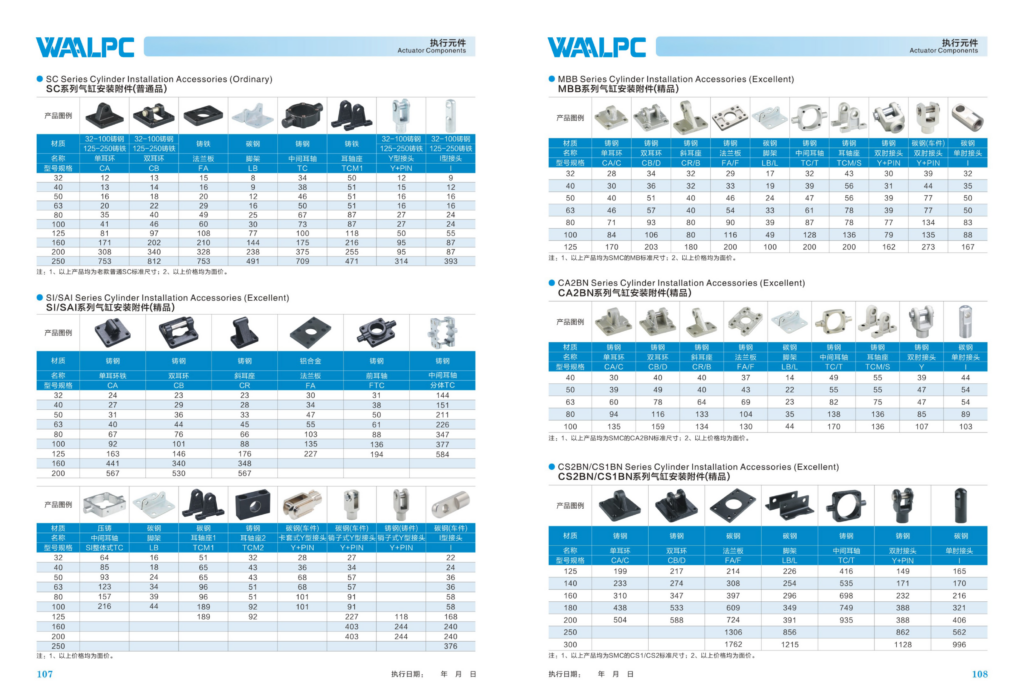

• Монтаж: Базовое исполнение I (без крепления) + опции CA/C (передний шарнир), CB/D (задний шарнир), FA/F (фланец передний), LB/L (лапы), TC/T (цапфа в центре), Y+PIN (вилка штока с пальцем)
• Магнитный поршень: Установлен серийно (для бесконтактных герконовых датчиков)
• Срок службы: > 5 млн циклов при правильной подготовке воздуха (фильтр 5 мкм + лубрикатор)

Применение

Серия CS2BN предназначена для тяжёлых промышленных задач, где компактные пневмоцилиндры стандартных серий уже не справляются с нагрузкой. Типовые отрасли:

• Прессы холодной штамповки, опрессовки, балансировки колёс
• Литейные машины: толкатели слитков, отсекатели шлака, выталкиватели форм
• Металлургия: кантователи проката, манипуляторы заготовок, ножницы летучего реза
• Деревообработка: подающие толкатели, прижимные балки
• ЦБК и переработка отходов: подвижные шиберы, выталкиватели пакетов
• Прижимные узлы в крупном агрегатном машиностроении

Поставка и комплектация

В стандартную поставку входит: пневмоцилиндр в указанной модификации, два сменных уплотнения штока (комплект ЗИП), паспорт изделия с протоколом гидроиспытаний на 1,5 от Pmax, инструкция по монтажу. Крепления (фланцы, шарниры, цапфы, вилки) комплектуются отдельно — артикул в формате CS2BN-{Ø}-{тип крепления}. Срок поставки — 2–4 недели.

Какие типоразмеры и усилия у серии CS2BN

Ряд включает диаметры поршня 125 мм, 140 мм, 160 мм, 180 мм, 200 мм, 250 мм, 300 мм — всего 7 исполнений. Ход выбирается по исполнению: в обозначении серии он стоит отдельным полем. Усилие толкания при 0,6 МПа считается по площади поршня: Ø125 мм — 7363 Н; Ø160 мм — 12064 Н; Ø200 мм — 18850 Н; Ø300 мм — 42412 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный. Ряд взят из нашей схемы серии, а не из общего списка типоразмеров.

Совместимость с импортными аналогами

Совместимый аналог — SMC CS2 (совпадают присоединительные и установочные размеры, серия CS2BN).

Как расшифровать артикул CS2BN?

Формат: CS2BN-{типоразмер}

• CS2BN — серия
• Типоразмер: 125 / 140 / 160 / 180 / 200 / 250 / 300
• Исполнения: DA

Пример: CS2BN-125
