Пневмоцилиндр стандартный MB

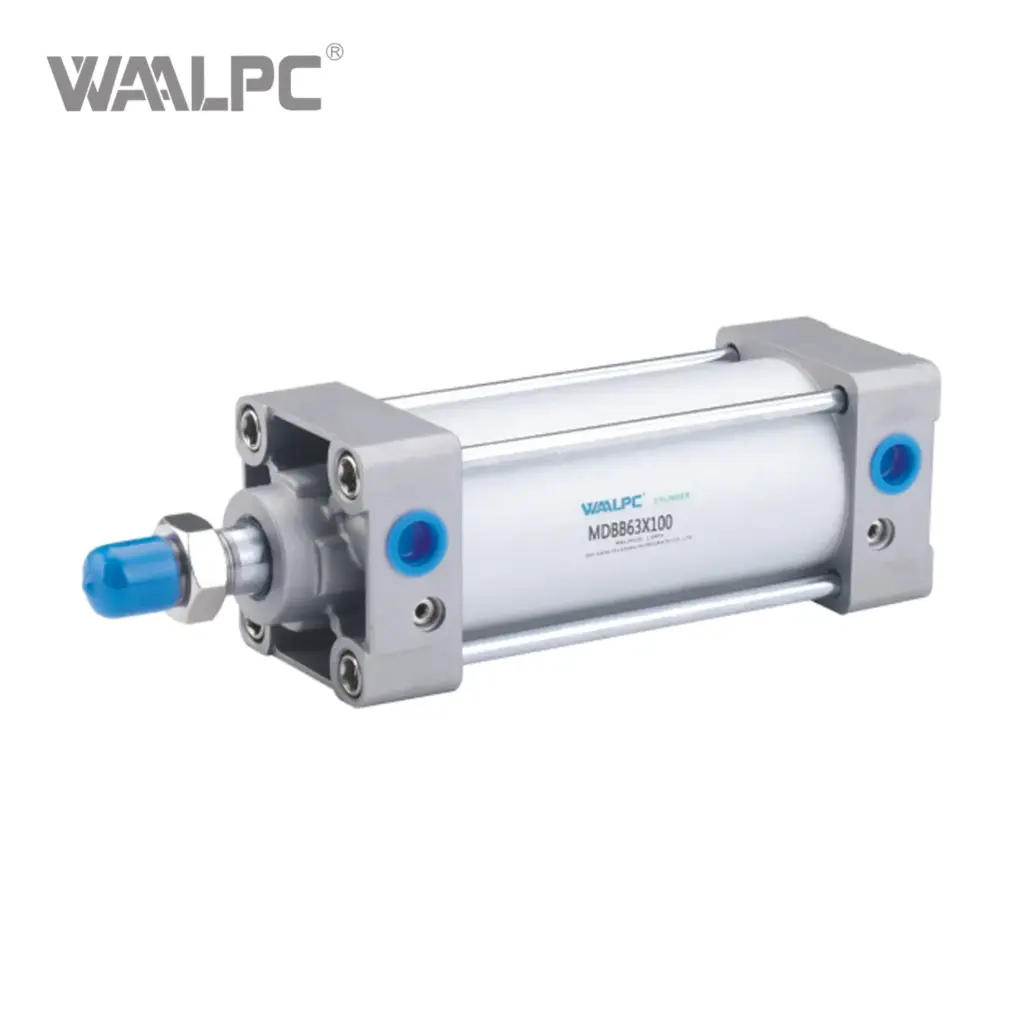

Пневмоцилиндр стандартный WAALPC MB — двустороннего действия для типовых задач линейного перемещения в промышленной автоматизации. Диаметр поршня 32–125 мм, ход 25–1000 мм. Рабочее давление до 0,8 МПа по каталогу завода, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Совместимый аналог SMC MB, совместим по присоединительным и габаритным размерам. Серия применяется в задачах автоматизации, где требуется надёжный пневматический привод с предсказуемым ресурсом и быстрой подбором импортных аналогов.

Конструкция и принцип работы

Серия WAALPC MB выполнена в формате шпильчатой стяжной конструкции с алюминиевым корпусом, торцевыми крышками и внутренней магнитной площадкой для бесконтактных датчиков. Внутренние уплотнения из NBR обеспечивают герметичность при рабочих циклах до миллионов срабатываний. Поршневой узел рассчитан на работу с очищенным сжатым воздухом по стандарту ISO 8573-1 (рекомендуется класс 4:4:4 и выше). Конструктивные особенности — магнитный поршень и демпфирование в конечных положениях (тип демпфера — по паспорту исполнения). Привод сохраняет рабочие параметры в диапазоне температур окружающей среды от −20 до +80 °C, что покрывает большинство задач в цехах и под навесом.

Технические данные

• Ø поршня: 32–125 мм
• Ход: 25–1000 мм
• Макс. рабочее давление: до 0,8 МПа по каталогу завода
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Демпфирование: по паспорту исполнения
• Аналог: SMC MB

Применение

Типовые задачи для серии WAALPC MB: автоматизация конвейеров, станочное оборудование, сборочные линии, упаковка. Привод устойчив к вибрации и циклическим нагрузкам, переносит круглосуточную эксплуатацию в 3-сменном режиме. При выборе типоразмера учитывают рабочее давление в магистрали, требуемое усилие на штоке (для зажимных операций — с запасом 1,5–2×) и максимальную скорость движения. Для скоростей выше 0,5 м/с рекомендуется использовать исполнения с демпфированием в конечных положениях, чтобы исключить ударные нагрузки на крышки и продлить ресурс уплотнений. При установке датчиков положения учитывают, что магнит на поршне есть у всех исполнений серии.

Поставка и комплектация

В базовой комплектации поставляются: пневмопривод с заводской смазкой, паспорт изделия с указанием рабочих параметров и партии. Кронштейны крепления, фланцы, проушины, вилки и датчики положения подбираются отдельно — типоразмер и каталожный артикул совпадает с обозначениями SMC, поэтому в большинстве случаев существующая оснастка под зарубежные приводы подходит без доработки. При заказе партии от 10 единиц инженер подбирает оптимальную конфигурацию по чертежу и собирает спецификацию с учётом стандартов IEC/ISO.

Какие типоразмеры и усилия у серии MB?

Ряд включает диаметры 32, 40, 50, 63, 80, 100, 125 мм и ходы от 25 до 1000 мм — всего 133 исполнения. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø32 мм — 483 Н; Ø50 мм — 1178 Н; Ø80 мм — 3016 Н; Ø125 мм — 7363 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Чем отличается серия MB?

Стандартный пневмоцилиндр на затяжных шпильках (формат SMC MB, не ISO), двустороннего действия. Стандарт — стяжные шпильки (не ISO); корпус — стяжные шпильки; материал — алюминиевый сплав; материал штока — хромированная сталь; диаметры поршня — 32, 40, 50, 63, 80, 100, 125 мм; ход — 25–1000 мм; рабочее давление — 0,1–0,8 МПа.

Чем отличается от MB18: стандарт — стяжные шпильки (не ISO), у MB18 — стяжные шпильки.

Размеры и усилие MB в продаже

В продаже 133 исполнения серии MB. Диаметр поршня и ход: Ø32 — 25–1000 мм; Ø40 — 25–1000 мм; Ø50 — 25–1000 мм; Ø63 — 25–1000 мм; Ø80 — 25–1000 мм; Ø100 — 25–1000 мм; Ø125 — 25–1000 мм. Самое доступное исполнение — MB-32-25 за 2 250 ₽, самое дорогое — MB-125-1000 за 28 640 ₽; цена каждого исполнения — в таблице карточки.

Усилие толкания MB по диаметрам

Теоретическое усилие толкания считается по площади поршня, F = p · π · D² / 4, без потерь на трение; значения в ньютонах:

Совместимость с импортными аналогами

Совместимый аналог — CHELIC DMB2 50 × 50; CKD SCA2-00-40B-25 — отличие: резьба портов у CKD Rc, у нашего MB — G; E.MC TBC50X400-S — отличие: ISO 15552 (у нас размеры SMC MB), резьба штока M16×1,5 (у нас M18×1,5), порт G1/4 (у нас PT1/4), давление 0,1–1,0 МПа; SMC MDBB32TF-25Z; XCPC MB32X25-S — отличие: резьба портов у XCPC Rc (PT), у нашего MB — G; рабочее давление у XCPC до 1,0 МПа, у нашего MB — до 0,8 МПа (совпадают присоединительные и установочные размеры, серия MB).

Как расшифровать артикул MB?

Формат: MB-{типоразмер}-{ход}

• MB — серия
• Типоразмер: 32 / 40 / 50 / 63 / 80 / 100 / 125
• Ход: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 225 / 250 / 300 / 350 / 400 / 450 / 600 / 700 / 800 / 900 / 1000

Пример: MB-32-25
