Газогидравлический цилиндр MPTC — Ø50–100 мм, ход 1–1 мм

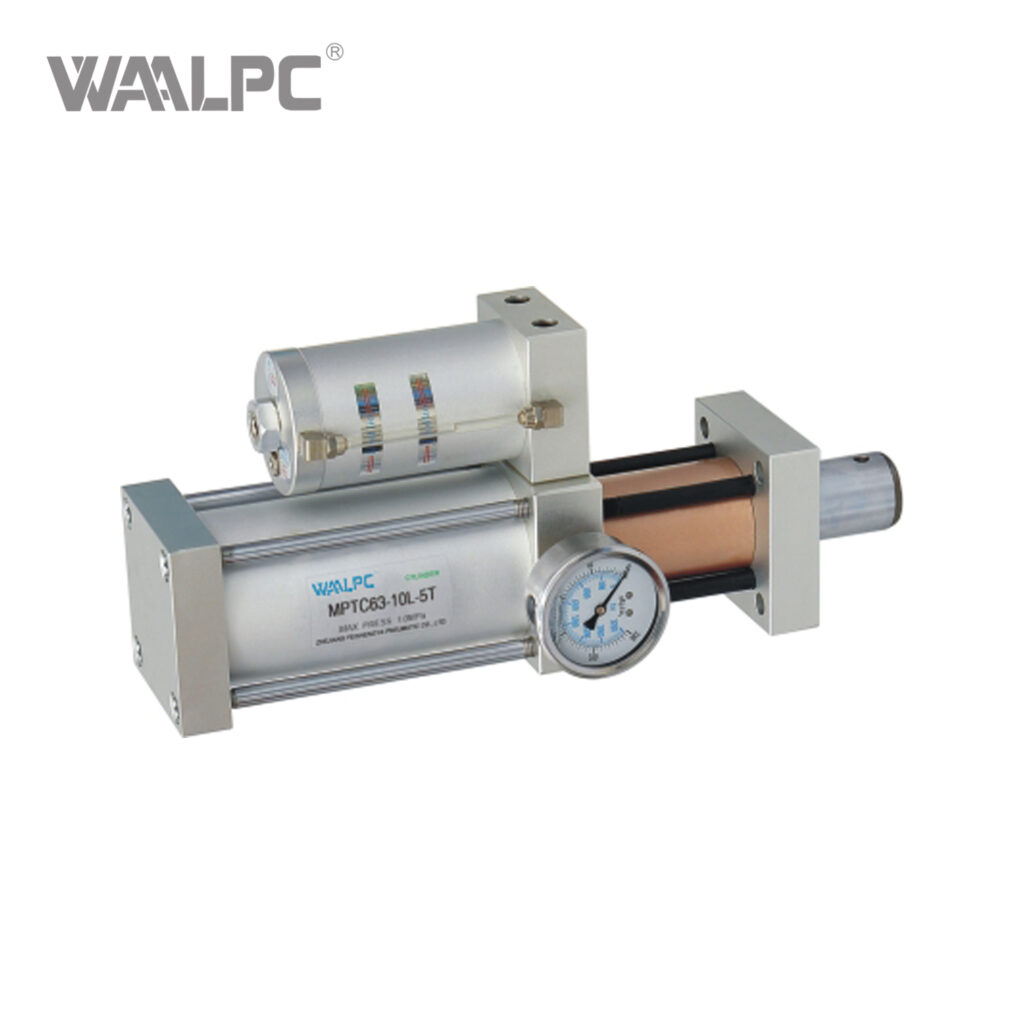

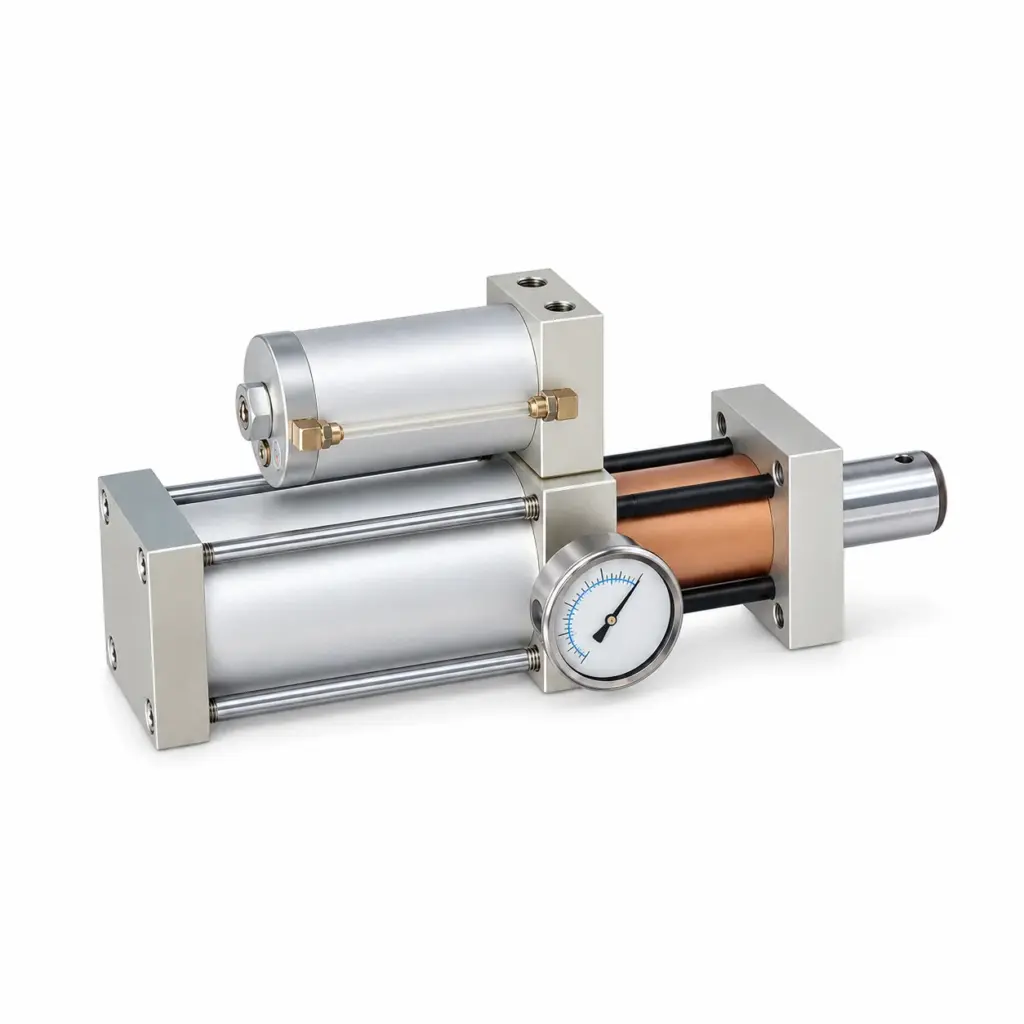

Газогидравлический цилиндр WAALPC MPTC — с газогидравлическим усилителем для плавного хода и высокого усилия. Диаметр поршня 50–100 мм, ход 1–1 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава.

Конструкция и принцип работы

Конструкция стяжного типа с цилиндрической гильзой, поршнем с уплотнительными кольцами и штоком. Поршень приводится в движение перепадом давления сжатого воздуха между двумя камерами. Уплотнения подобраны под рабочую среду — очищенный сжатый воздух с фильтрацией не грубее 40 мкм и точкой росы −20 °C. Шток выполнен из конструкционной стали с хромированным покрытием для повышения износостойкости направляющих и уплотнений.

Технические данные

• Ø поршня: 50–100 мм
• Ход: 1–1 мм
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Температура: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав

Серия выпускается в нескольких типоразмерах и исполнениях, подбор которых выполняется под конкретные параметры задачи: рабочее давление, требуемое усилие на штоке, скорость хода, цикличность, условия окружающей среды и тип монтажа. Все исполнения совместимы между собой по присоединительным размерам и не требуют переделки оснастки при замене типоразмера в рамках одной серии. Дополнительно подбираются датчики положения, монтажные кронштейны, фитинги и шланги для интеграции в общую пневмосистему линии.

Применение

Серия применяется в сборочных автоматах, упаковочных линиях, оборудовании для розлива, конвейерах, металлообрабатывающих станках с автоматизированной подачей заготовок, прессах для пробивки и гибки, в фиксации и зажиме деталей на сварочной оснастке. Совместимость с сопутствующей пневмоарматурой (распределители, регуляторы давления, фитинги, шланги) — по стандартным присоединительным размерам.

Поставка и комплектация

Срок отгрузки: от 2 недель. В стандартную комплектацию входит цилиндр в сборе с уплотнениями. Дополнительно — крепёжные фланцы, проушины, цапфы, датчики положения, фитинги под обвязку. Запрос принимаем письмом с указанием серии, типоразмера, хода и комплектации.

Срок поставки и логистика

Стандартный срок отгрузки — от 2 недель с момента подтверждения заказа. Изделия комплектуются под конкретный заказ — указанный типоразмер, исполнение, направление присоединения, комплект уплотнений и аксессуаров. Доставка по России — транспортными компаниями (СДЭК, ПЭК, Деловые Линии, Байкал-Сервис) или по согласованию с заказчиком. Отгрузочные документы — оригиналы УПД, счёт-фактура и товарно-транспортная накладная — высылаются почтой одновременно с курьерской доставкой груза.

Совместимость и инженерный консалтинг

КОРНЕТА выполняет инженерный консалтинг по замене импортной пневматики (SMC, Festo, AirTAC, Camozzi, Mindman) на функциональные аналоги WAALPC. Подбор выполняется по присоединительным размерам, техническим параметрам и условиям применения. При запросе по списку артикулов — формируем сводную таблицу аналогов с указанием технических расхождений (если они есть) и приложением счёта. Это бесплатно и занимает 1–3 рабочих дня. Запрос направляйте письмом с приложением таблицы или скана списка.
