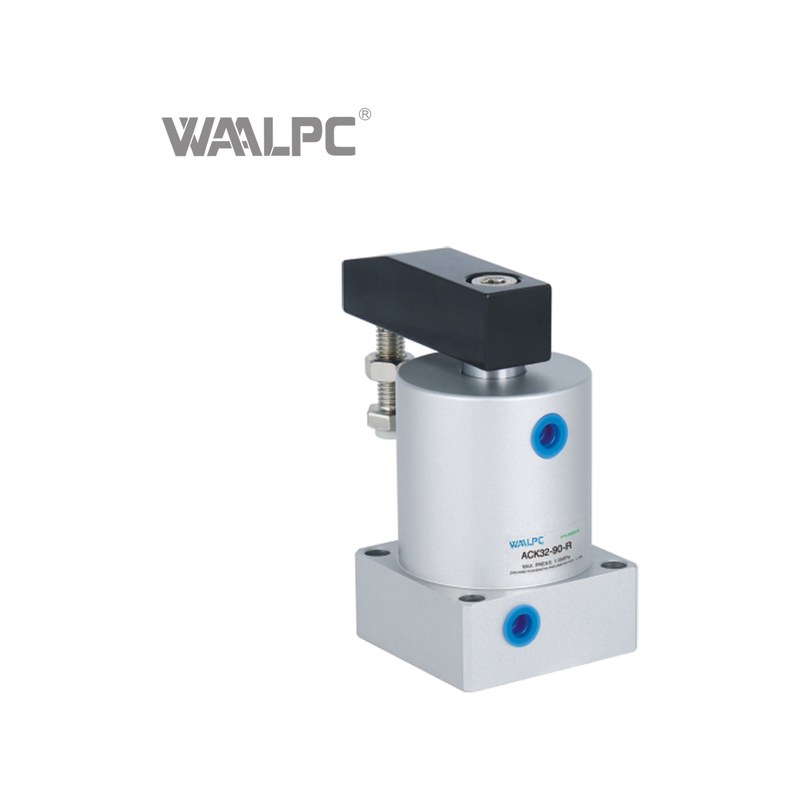

Пневмопривод поворотно-зажимной ACK — компактный, 90°/180°, Ø25-63 мм

Серия WAALPC ACK — компактные пневматические поворотно-зажимные приводы (rotary clamping cylinder), совмещающие в одном корпусе вращательное и линейное прижимное движение. Прямой совместимый аналог AirTAC ACK по габаритным, посадочным и присоединительным размерам. Применяются на сборочных линиях, в станочной оснастке для фиксации заготовок, в роботизированных ячейках обработки и в стендах автоматического контроля.

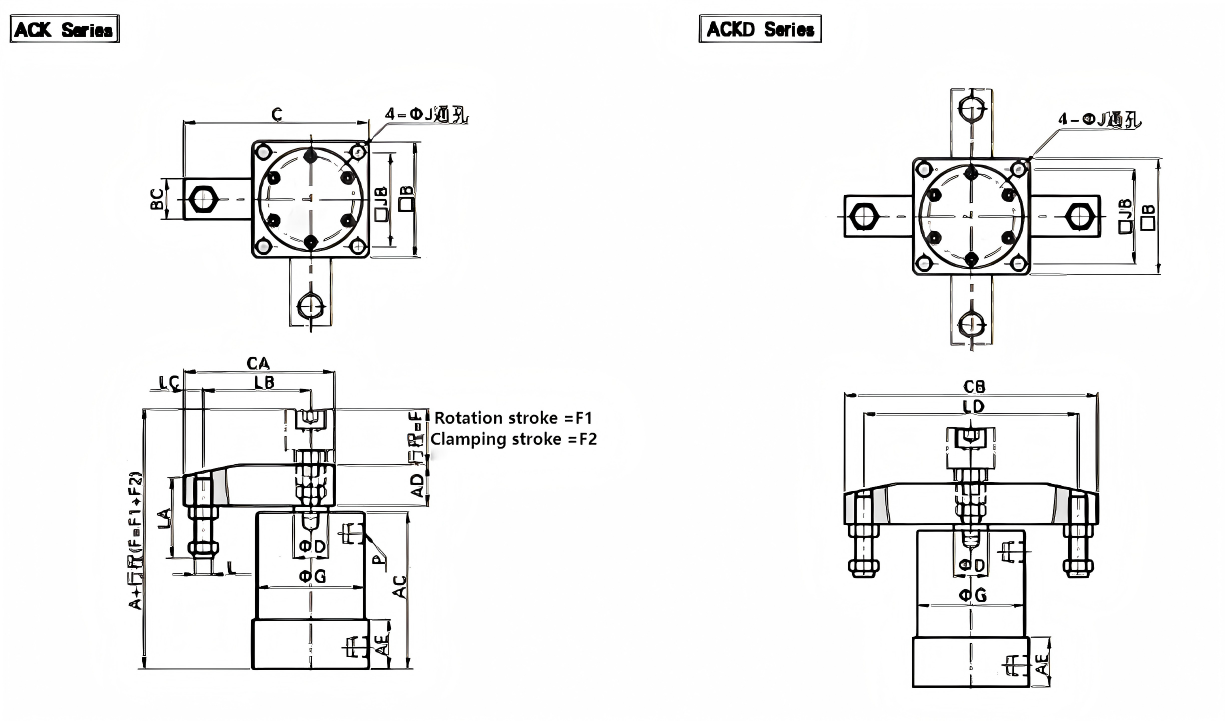

Конструкция и принцип работы

Двустороннего действия, с уникальной трёхпазовой направляющей штока, обеспечивающей стабильное и точное вращение с последующим зажимом. Шток изготовлен из специальной легированной стали с термообработкой — повышенная износо- и коррозионная стойкость. Цикл «поворот → прижим» разнесён по двум независимым ходам: F1 — ход поворота, F2 — ход зажима. Доступны исполнения L (левое вращение) и R (правое вращение), а также модификация ACKD с двусторонним поворотом 90° (только для угла 90°).

Технические данные

• Типоразмеры (Ø поршня): 25 / 32 / 40 / 50 / 63 мм
• Угол поворота: 90° или 180°
• Ход поворота F1 (90°/180°): 14 / 14 / 15 / 15 / 15 мм и 20 / 20 / 21 / 21 / 21 мм соответственно
• Ход зажима F2 (90°/180°): 12 / 12 / 12 / 14 / 14 мм и 6 / 6 / 6 / 8 / 8 мм соответственно
• Направление вращения: L — левое, R — правое; ACKD — двустороннее (только 90°)
• Рабочее давление: 0,15 – 1,0 МПа (1,5 – 10 бар)
• Диапазон скоростей: 50 – 200 мм/с
• Температура рабочей среды: −20…+70 °C
• Точность угла поворота: ±1,5°
• Рабочая среда: очищенный воздух (фильтр от 40 мкм)
• Присоединение: M5×0,8 (Ø25); PT1/8 — для Ø32-63 (опционально NPT, G)

Применение

Поворотно-зажимные приводы ACK используют в станочных приспособлениях для автоматического зажима заготовок с предварительным отводом прижимного рычага в сторону: оператору или роботу не нужно вручную убирать прижим, чтобы установить или снять деталь. Типовые применения — сборочные конвейеры, фрезерные и токарные приспособления, линии лазерной резки, системы автоматической загрузки/выгрузки, испытательные стенды. Совместимы с присоединительными размерами AirTAC ACK, что позволяет заменить оригинальный привод без переделки крепления и подводов воздуха.

Поставка и комплектация

Сам привод в исполнении ACK или ACKD, штатные уплотнения NBR, паспорт изделия, сертификат соответствия техническим регламентам ЕАЭС. По запросу — нестандартные углы поворота, удлинённые рычаги, исполнения с магнитным датчиком положения, нестандартные присоединительные резьбы (NPT / G). Срок отгрузки от 2 недель.

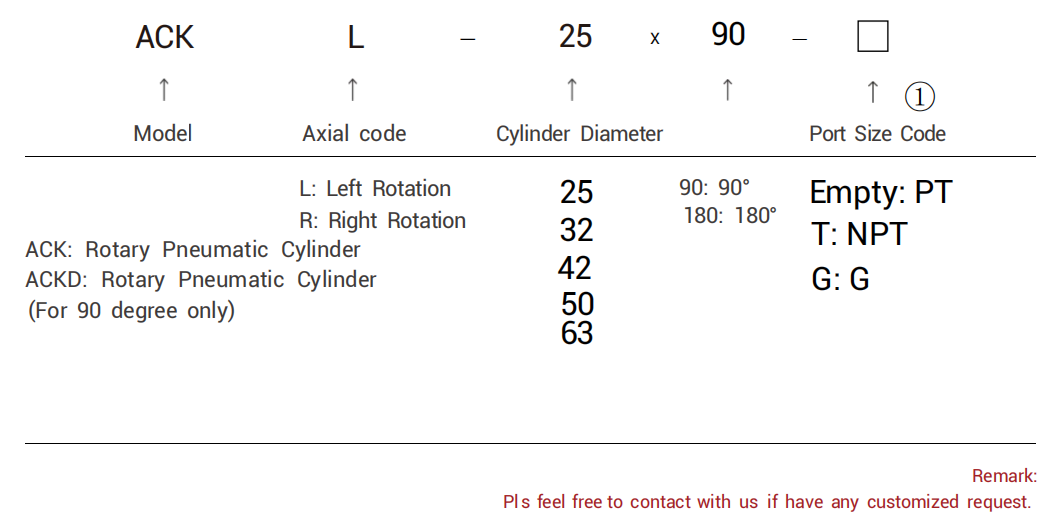

Расшифровка артикула

Формат: {модификация}

• ACK — серия
• Модификация: ACK90°(180°)-25 / ACK90°(180°)-32 / ACK90°(180°)-40 / ACK90°(180°)-50 / ACK90°(180°)-63

Пример: ACK90°(180°)-25
